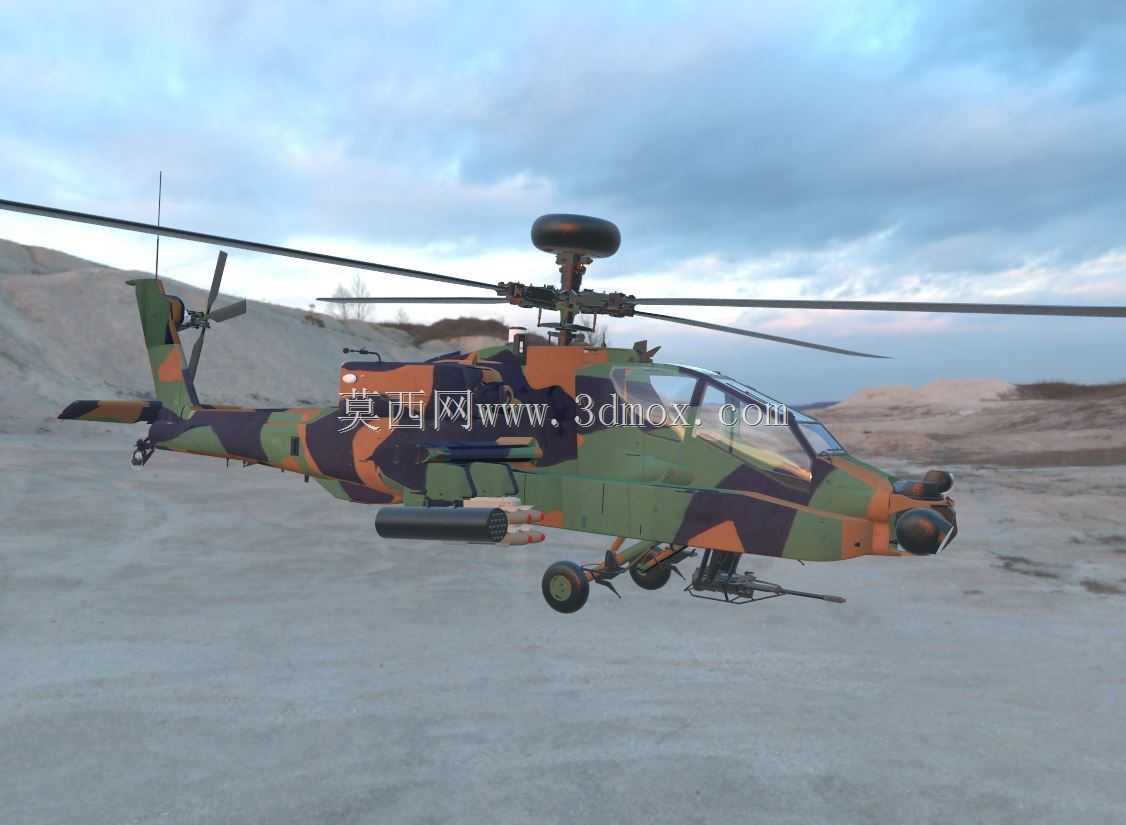

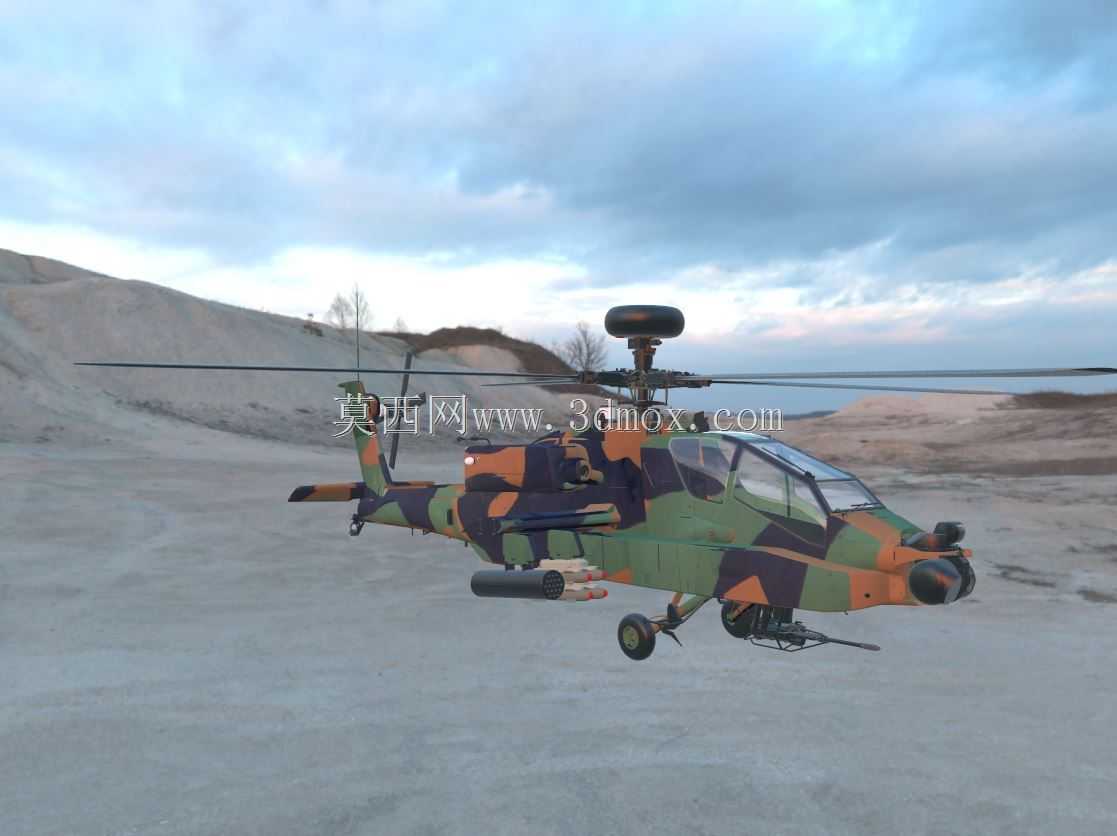

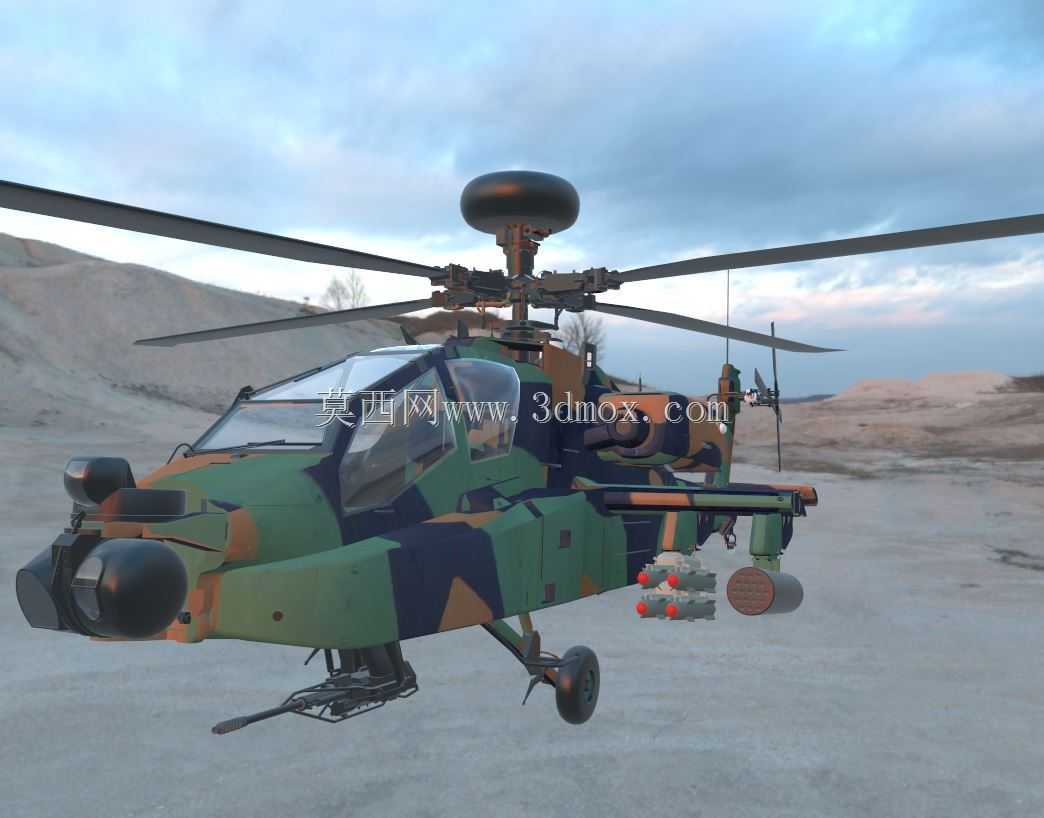

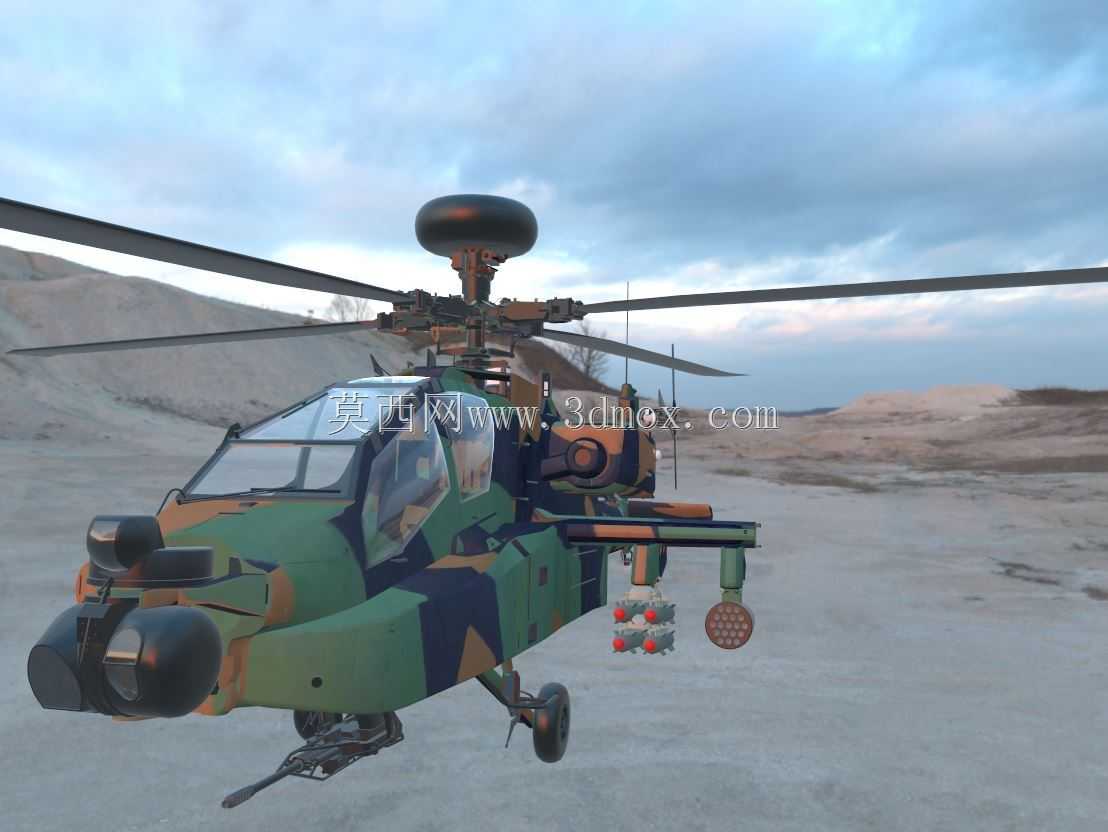

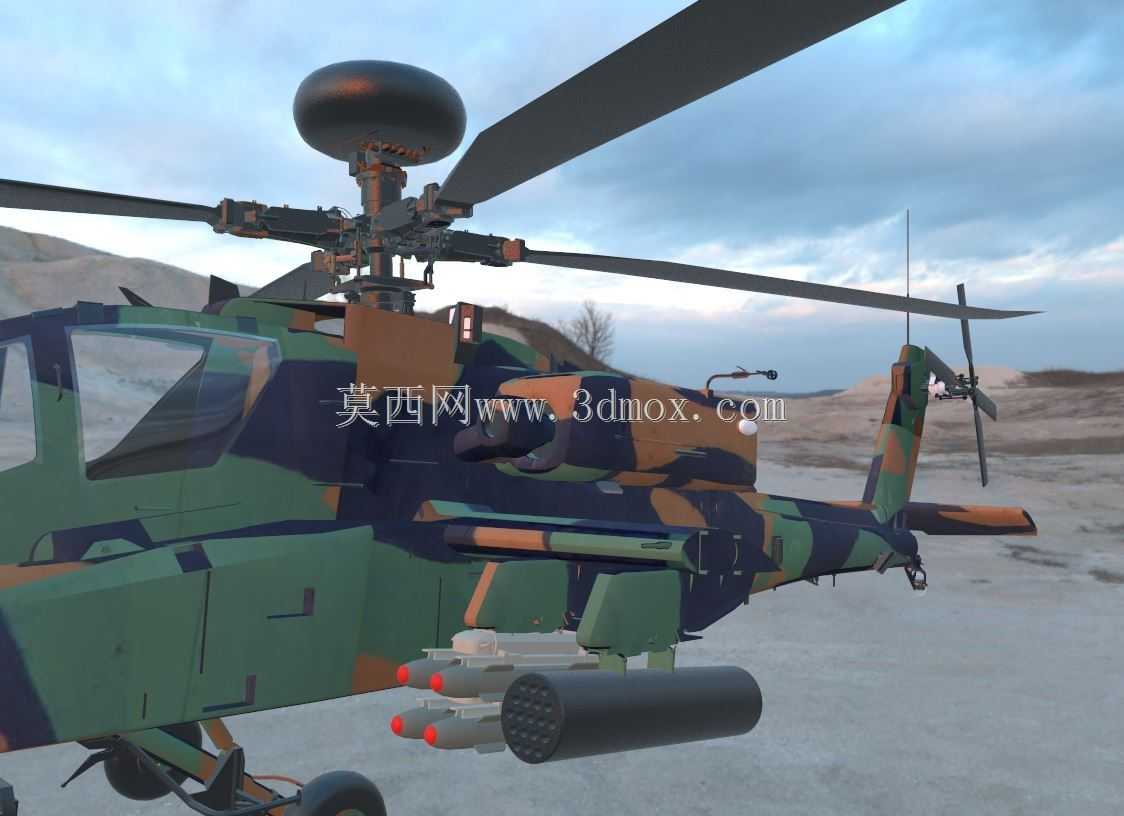

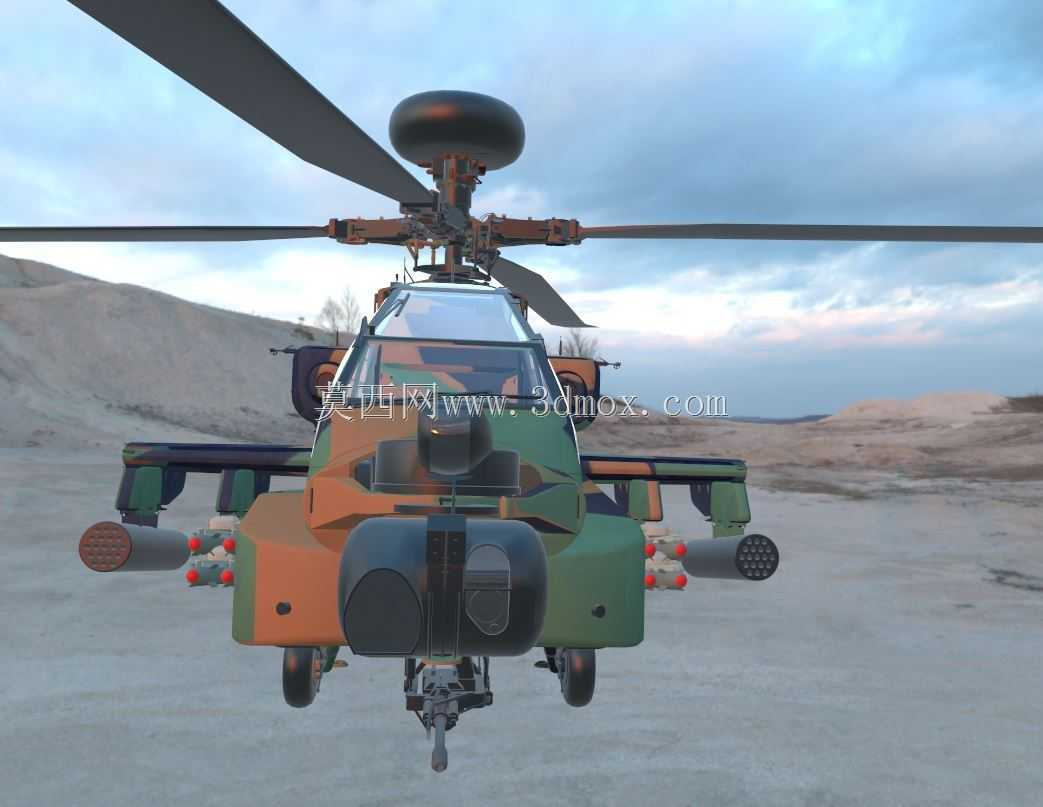

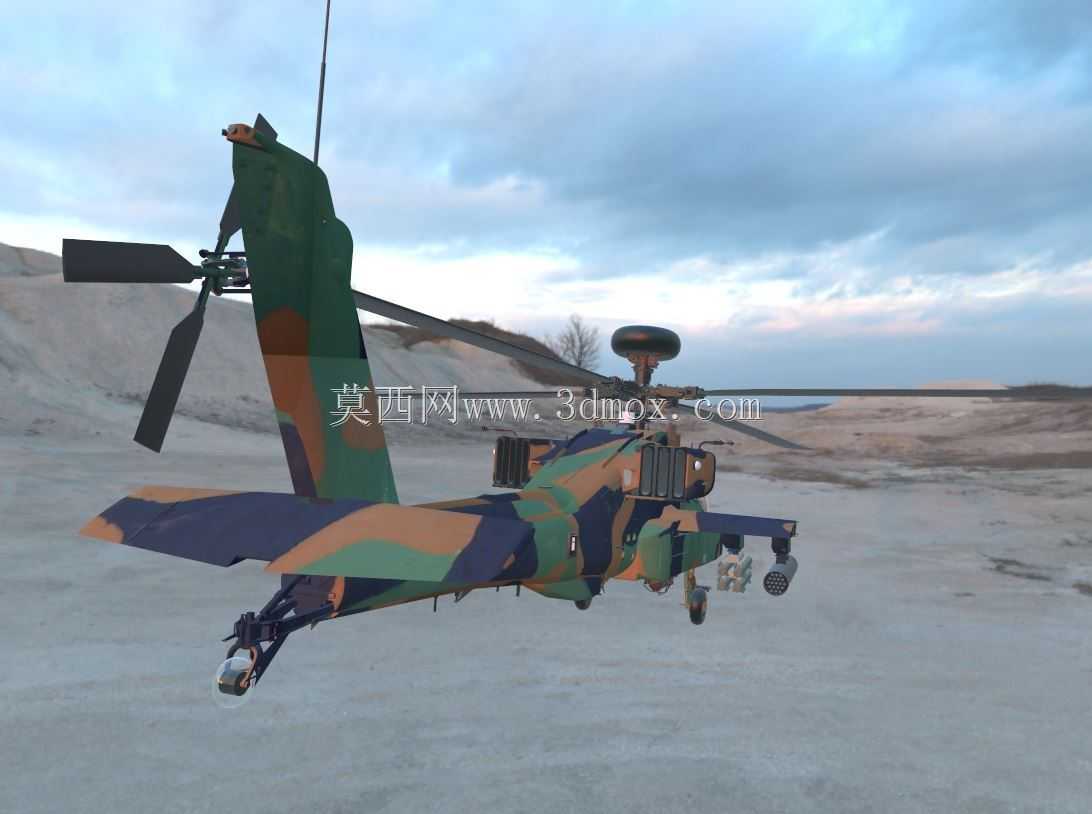

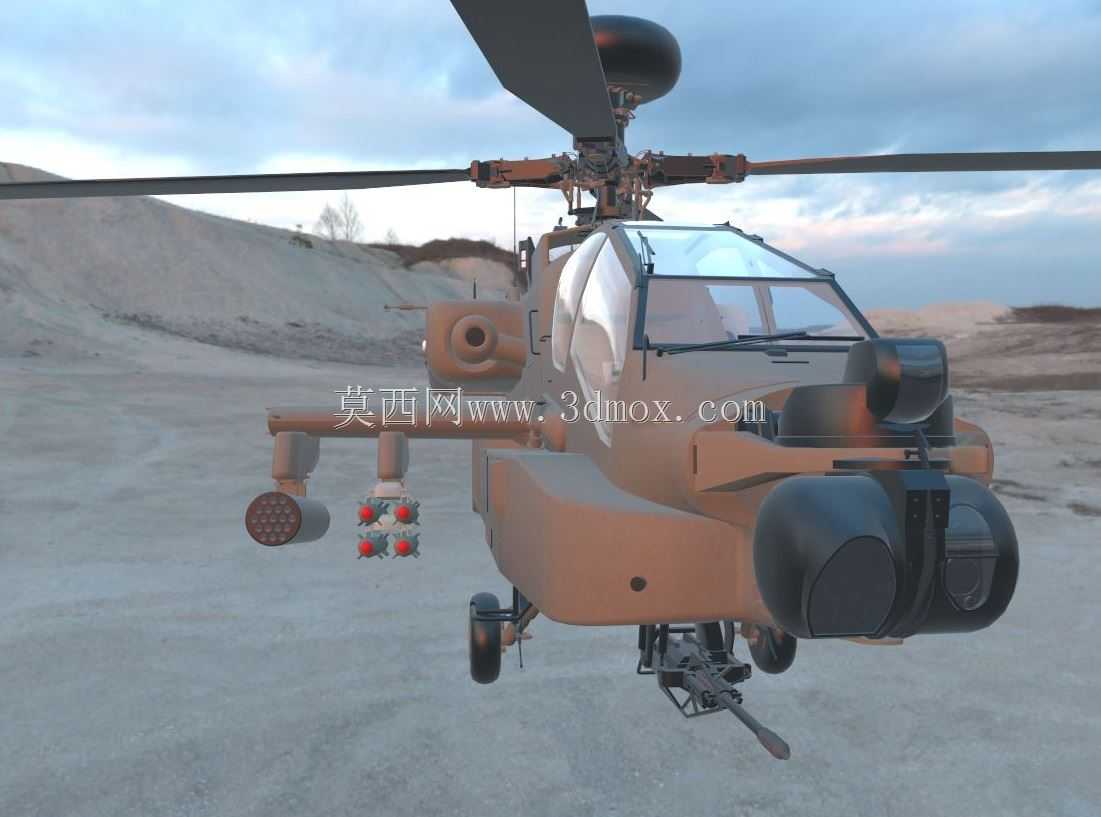

波音AH-64阿帕奇武装直升机外观结构

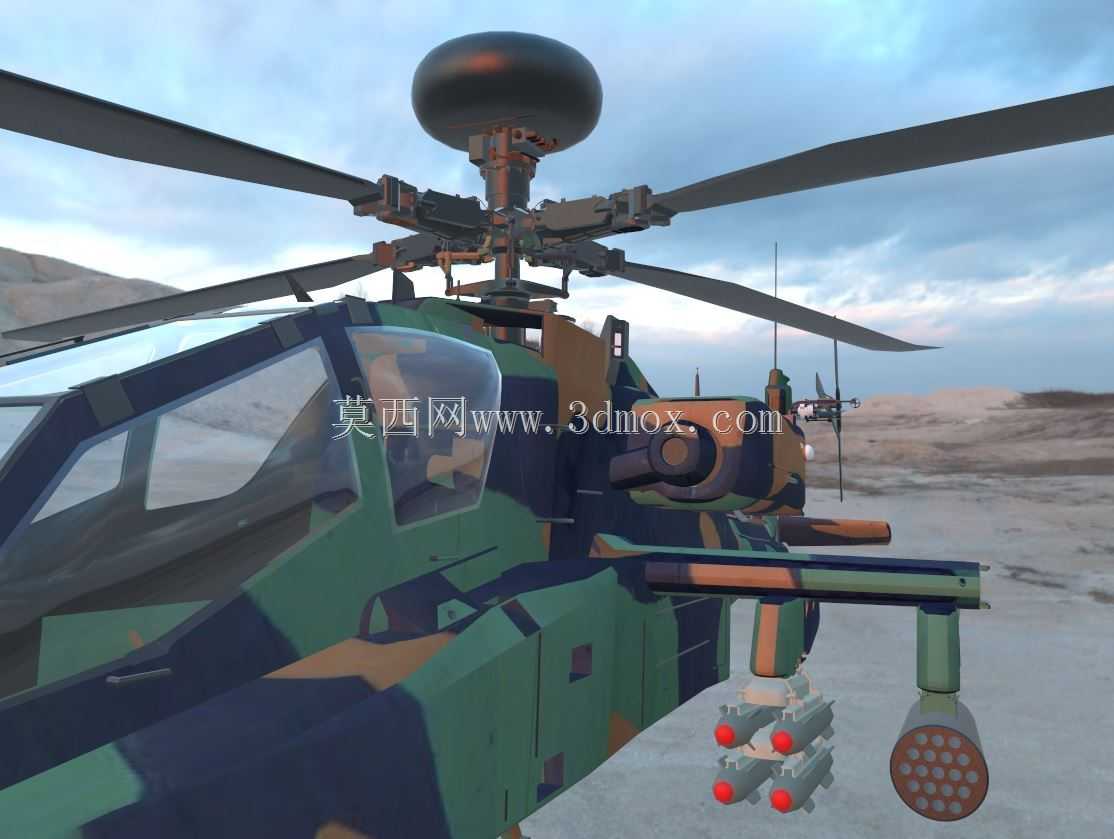

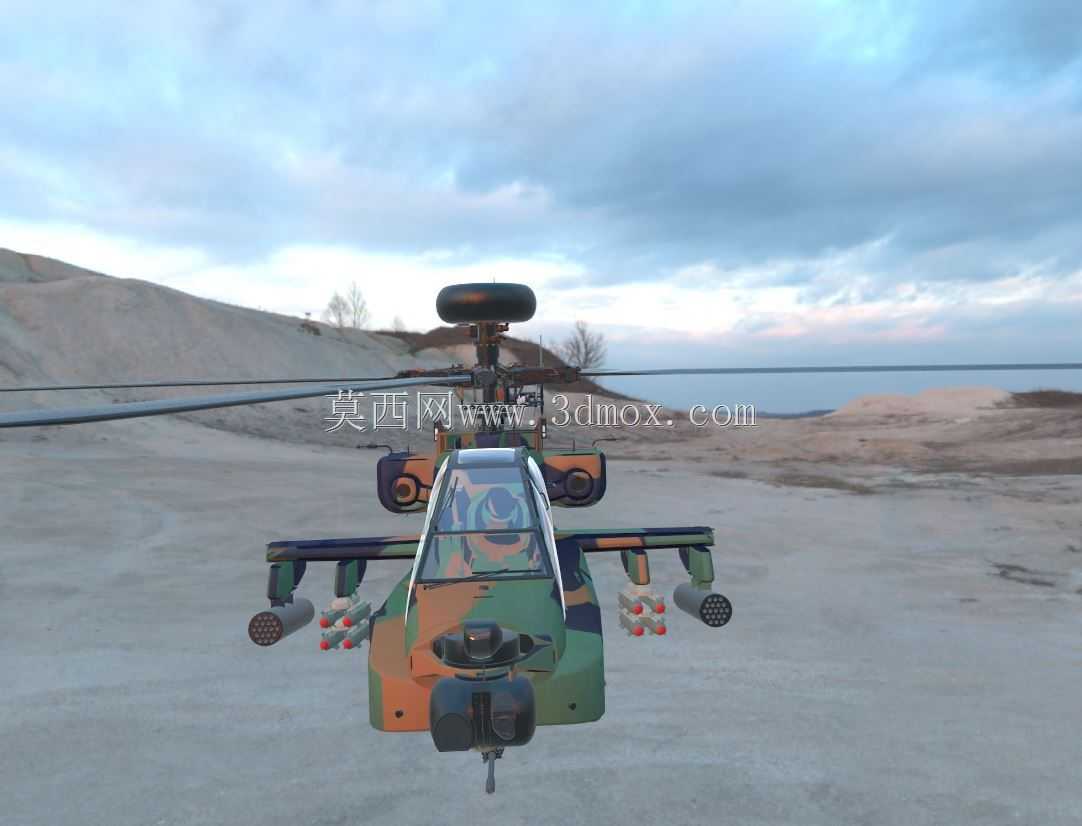

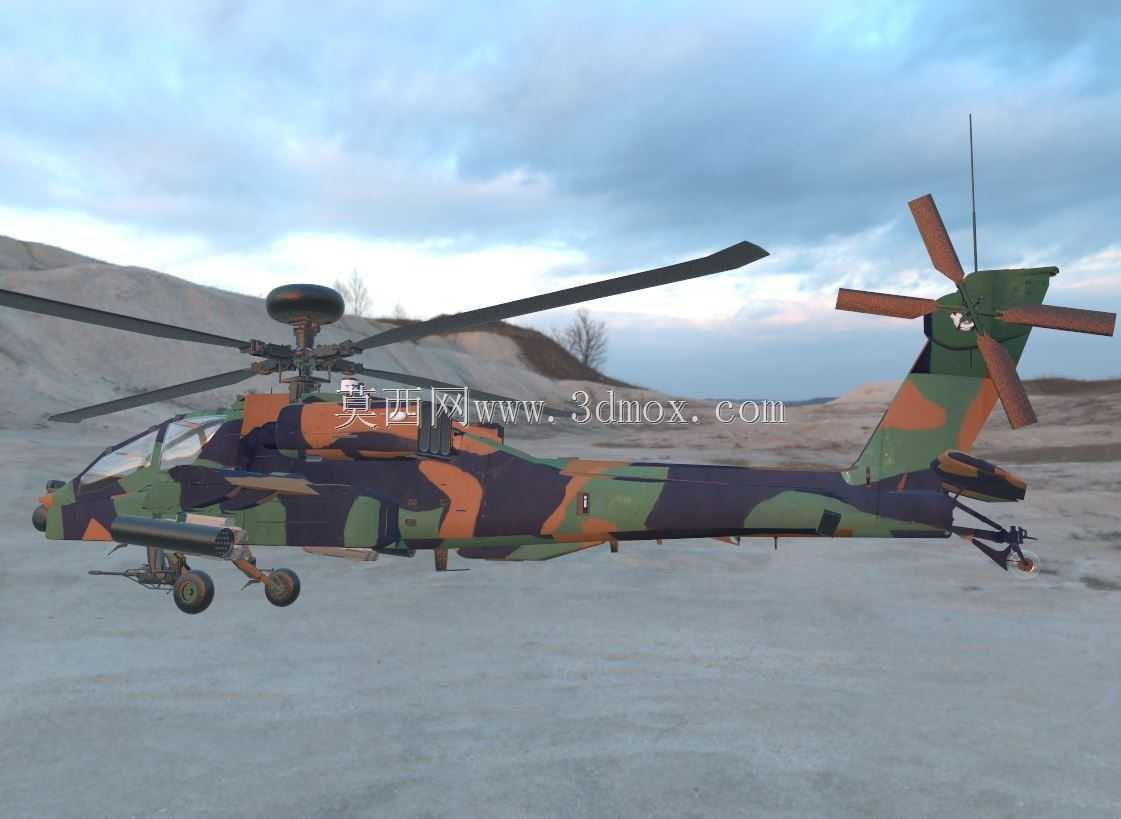

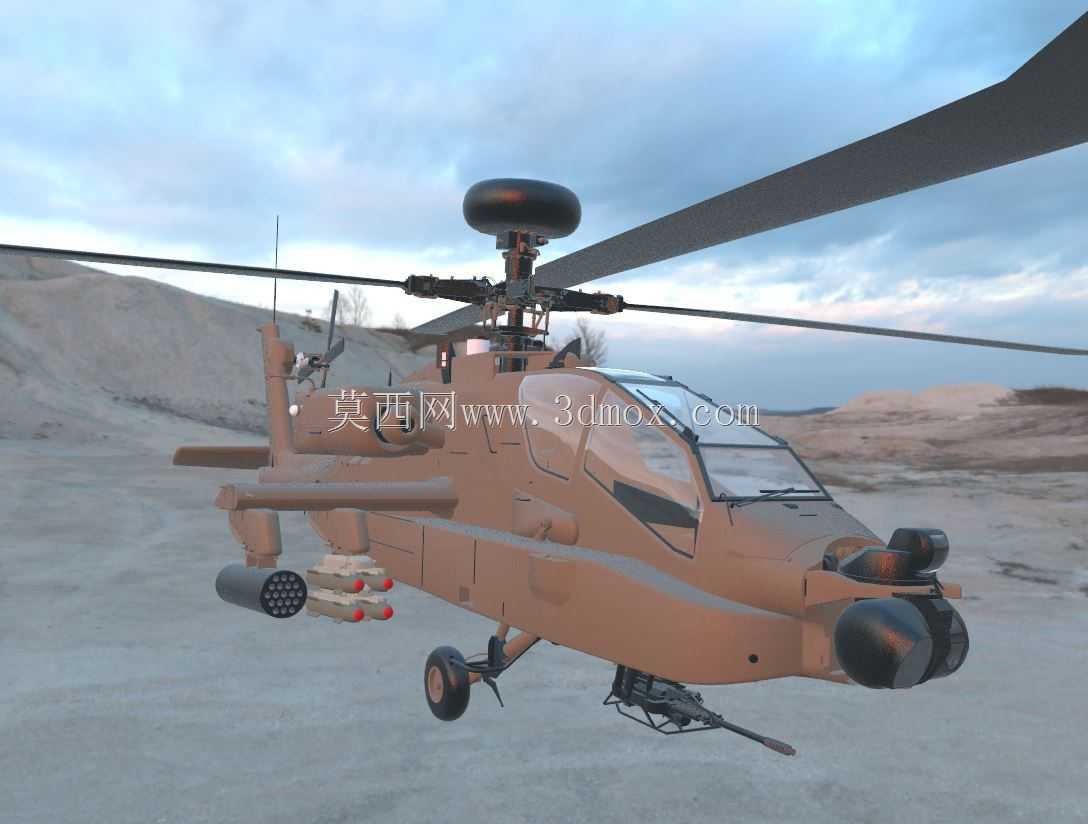

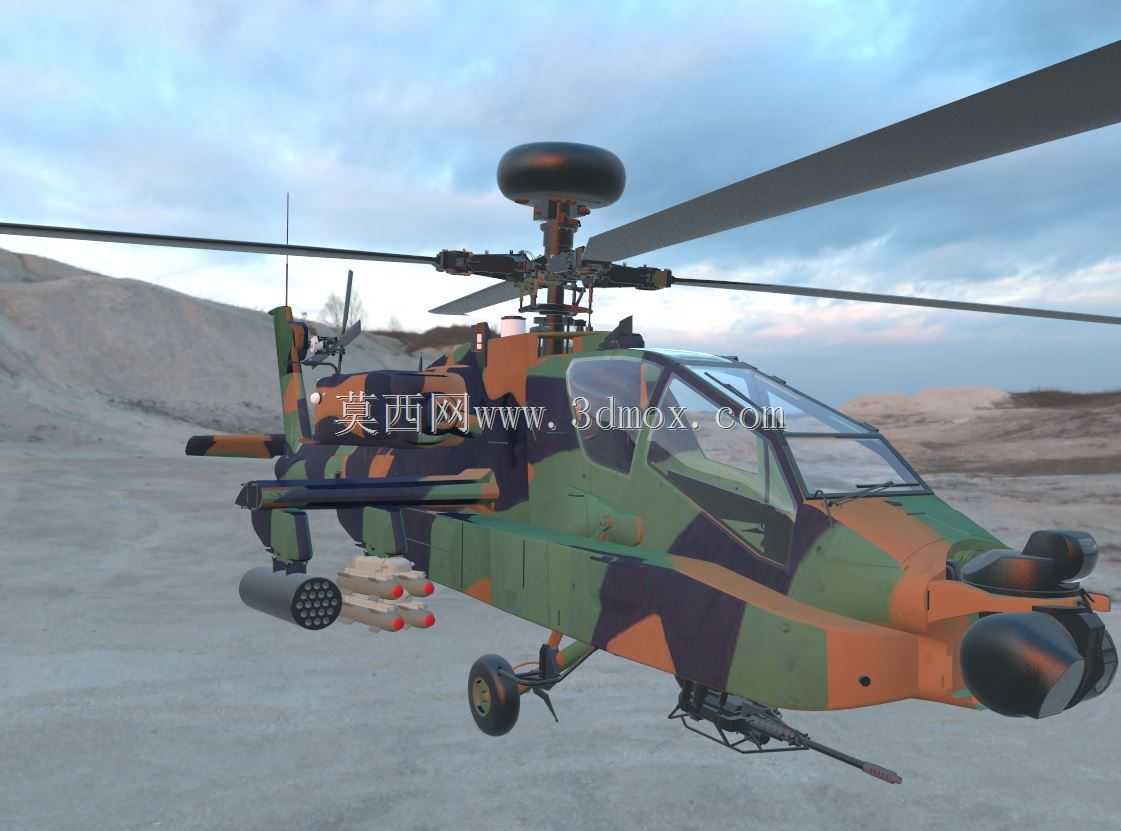

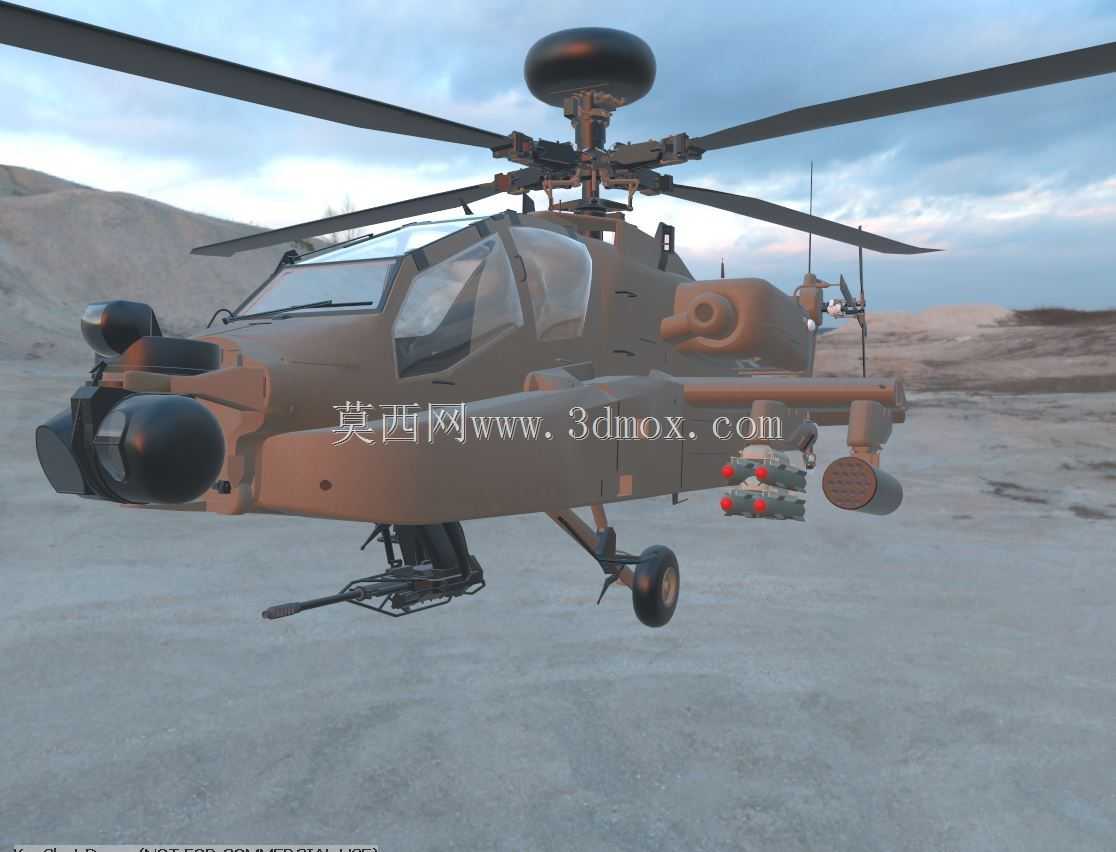

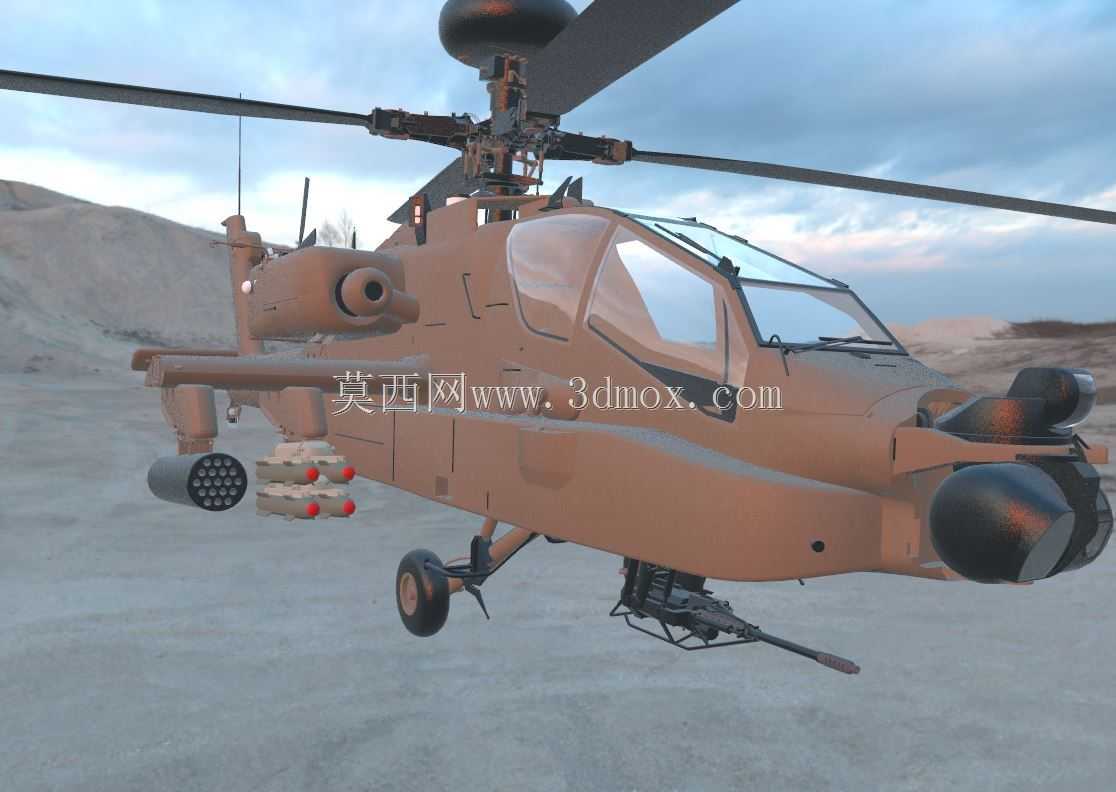

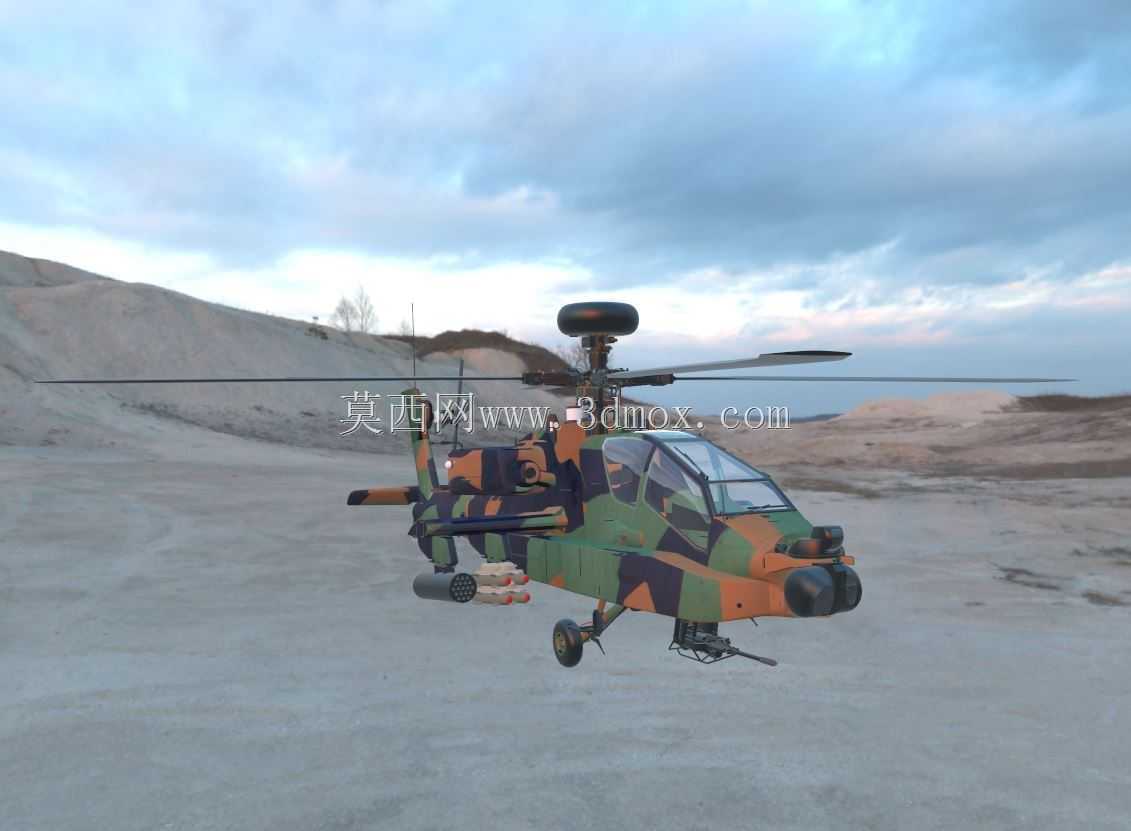

这款武装直升机的三维结构还原，核心围绕低空近距火力支援、反坦克作战、低空制空权争夺的实际应用场景搭建，建模过程中优先匹配前线作战场景下的设备功能逻辑，而非单纯做外观曲面堆砌。从实际用途出发，该机作为陆军航空兵的核心低空突击装备，需要在一树之高的空域完成对装甲集群的精确打击、对地面步兵单位的近距离火力支援、对低空低速目标的拦截任务，因此建模时对所有外露功能部件的位置、尺寸边界做了严格的实机比例对齐。主旋翼系统的安装位置与机身顶部的涡轴发动机输出轴保持同轴，旋翼直径的边界尺寸严格匹配实机参数，确保旋转时不会与机身顶部的毫米波雷达、短翼外挂物产生干涉，主旋翼的四片桨叶翼型做了分段结构还原，兼顾高速旋转时的气动特性与折叠收纳时的安装空间要求。机身两侧的短翼设计，核心功能是提供额外升力的同时作为武器挂点的承载结构，建模时对短翼的安装角、挂点的间距做了精准还原，每个挂点的接口尺寸匹配常见的火箭弹发射巢、反坦克导弹挂架、副油箱的安装边界，确保外挂物装配时不会出现错位、干涉问题。机头下方的链式机关炮炮塔做了转动结构还原，炮身的俯仰、水平转动角度范围与实机一致，炮塔与机头下方的光电观瞄设备的位置关系做了精准对齐，避免观瞄设备的视场被炮身遮挡。串列双座座舱的布局做了结构还原，前座武器官、后座飞行员的座舱空间边界、风挡的倾斜角度都匹配实机的气动设计与防护要求，座舱两侧的装甲板安装位置、机身侧面的发动机舱散热口结构都做了细节还原，尾桨的位置与尾梁的长度比例严格控制，确保航向操纵的力矩匹配实机的气动设计要求。起落架采用后三点式布局，建模时对起落架的缓冲行程、机轮的安装位置、收放（该机型为固定式起落架）的空间边界做了对齐，确保地面停放时的重心位置匹配实机的配平要求。机身表面的光电传感器、雷达告警天线、干扰弹投放装置的安装位置都按照实机的布置还原，没有随意增减功能部件，所有外露结构的尺寸边界都考虑了实际飞行时的气动阻力影响，短翼与机身的连接位置做了加强结构的隐含还原，匹配大挂载量下的结构强度要求。
