Po-2双翼飞机电机机架结构设计

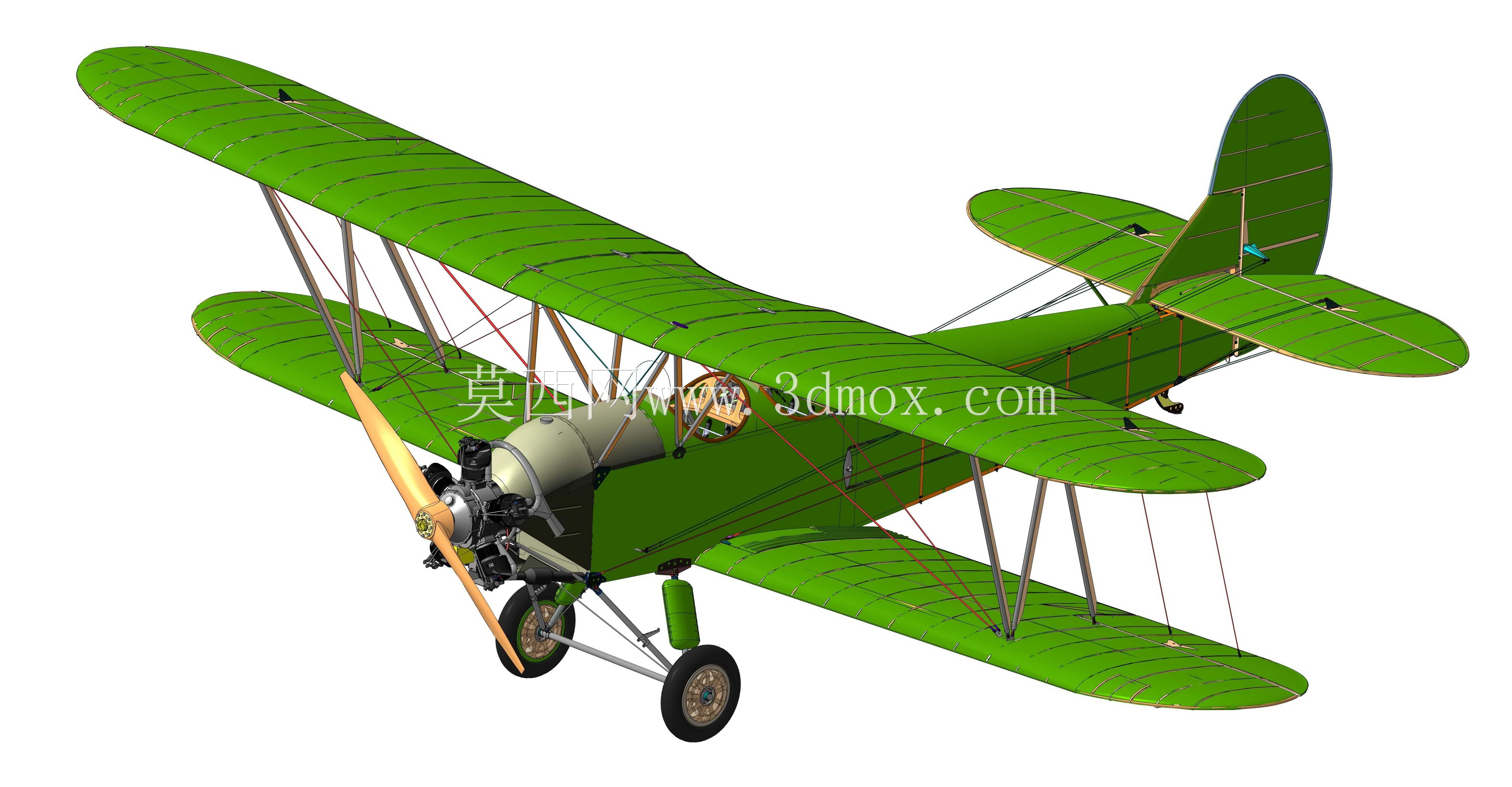

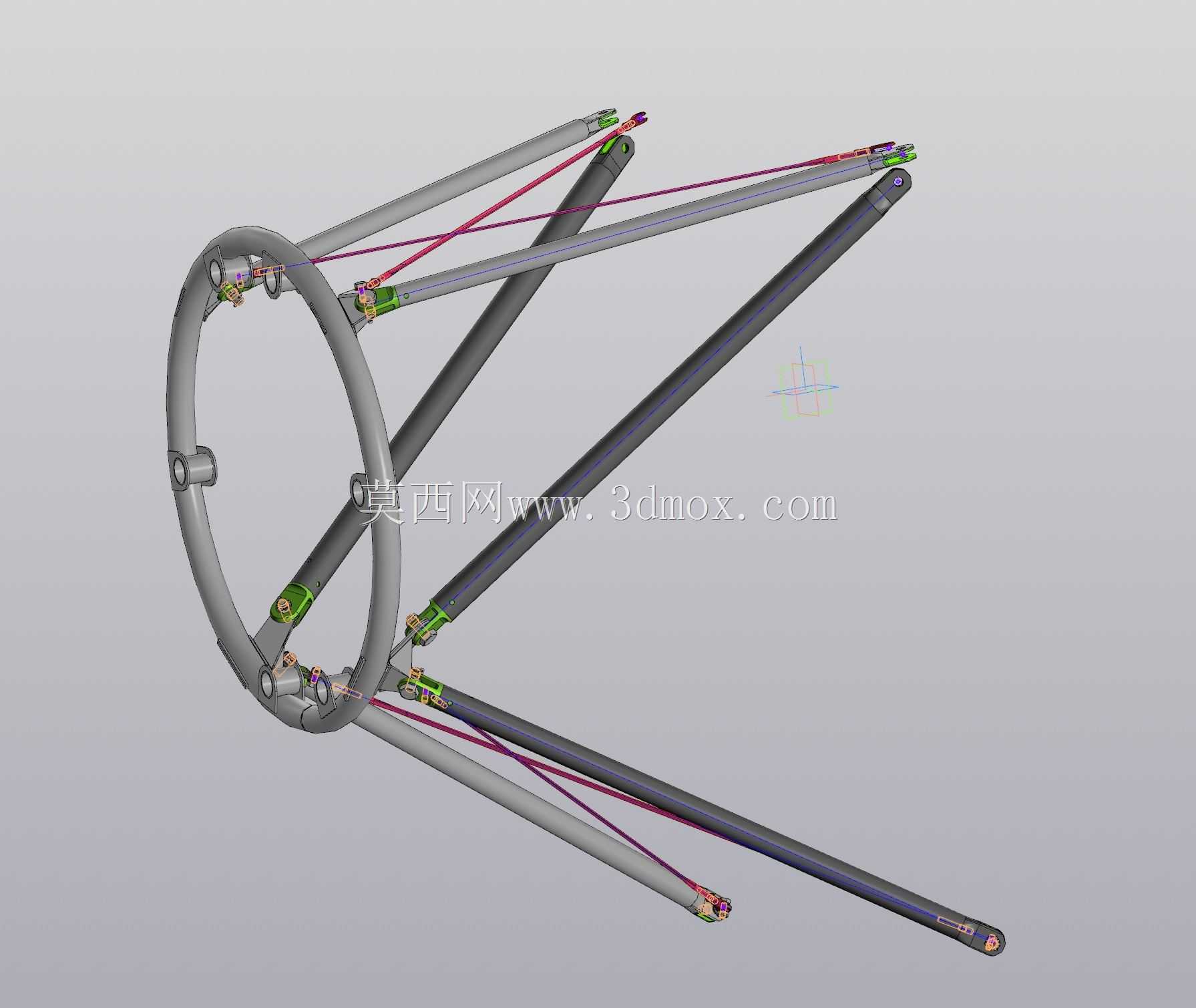

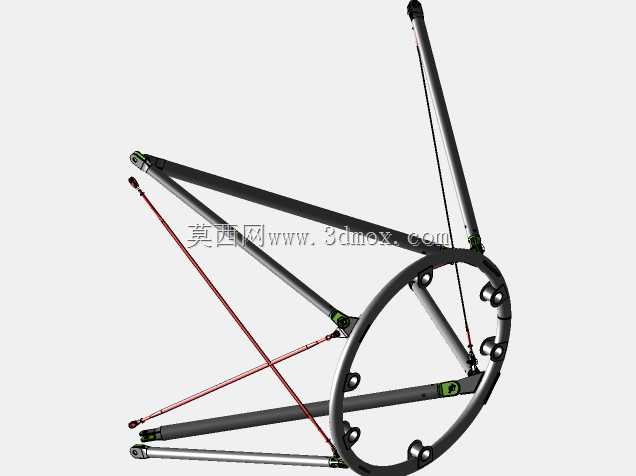

本次呈现的是Po-2双翼飞机配套的电机机架结构，作为轻型双翼航空器动力段的核心承载构件，该机架主要承担动力单元与机身主体的连接载荷传递作用，在农林作业、低空观光、航空运动训练等轻型通航应用场景中，这类机架的结构可靠性直接决定动力系统的运行稳定性。从实际使用场景来看，Po-2作为低速轻型双翼机，常被应用于低空农林喷洒、短途通勤、航空科普体验等场景，飞行过程中机架需要承受动力输出带来的持续振动、不同飞行姿态下的交变载荷，以及起降阶段的冲击载荷，因此结构设计上优先保障载荷传递路径的合理性。设计思路上，该机架采用桁架式空间结构布局，结合双翼机的翼间支撑结构特性，将电机安装位的载荷通过多组斜向支撑筋分散传递至机身主梁与翼根连接节点，避免局部应力集中。机架的安装边界完全匹配Po-2前机身的动力舱轮廓，上部预留整流罩安装接口，下部衔接起落架连接支座，两侧预留翼间张线的固定挂点，所有安装孔位的同轴度、位置度公差均按照轻型航空器零部件的装配要求设定，能够直接适配原有动力舱的安装空间，不需要对机身主体结构做额外修改。外形尺寸方面，机架整体轮廓贴合星形发动机的安装布局，径向安装面的尺寸匹配对应动力单元的安装法兰，轴向长度控制在动力舱的预留空间内，不会超出前机身整流罩的包覆范围，同时预留了足够的散热间隙，保障动力单元运行时的空气流通。从功能特性来看，该机架除了承担动力单元的固定作用外，还集成了油箱管路固定位、操纵线系过线孔、整流罩连接支座等附属结构，将动力段的多个安装接口集成在同一构件上，减少了额外连接件的数量，降低整体结构重量，符合轻型飞机的轻量化设计要求。结构受力分析层面，机架的主承力杆件采用等强度设计思路，在载荷较大的动力安装法兰位置做局部加厚处理，在载荷较小的辅助支撑位置适当缩减截面尺寸，在保障结构强度满足飞行载荷要求的前提下，尽可能控制构件自重，适配轻型双翼机的载重特性。实际装配过程中，该机架可通过机身前端的连接法兰与机身主梁直接对接，安装工序与原有动力机架的装配流程完全兼容，不需要定制专用工装，能够直接替换原有同类型机架部件，也可作为复刻Po-2机型时的动力段承载结构使用，适配低速轻型双翼机的动力安装需求。
