仿经典战机布局多旋翼折叠无人机结构

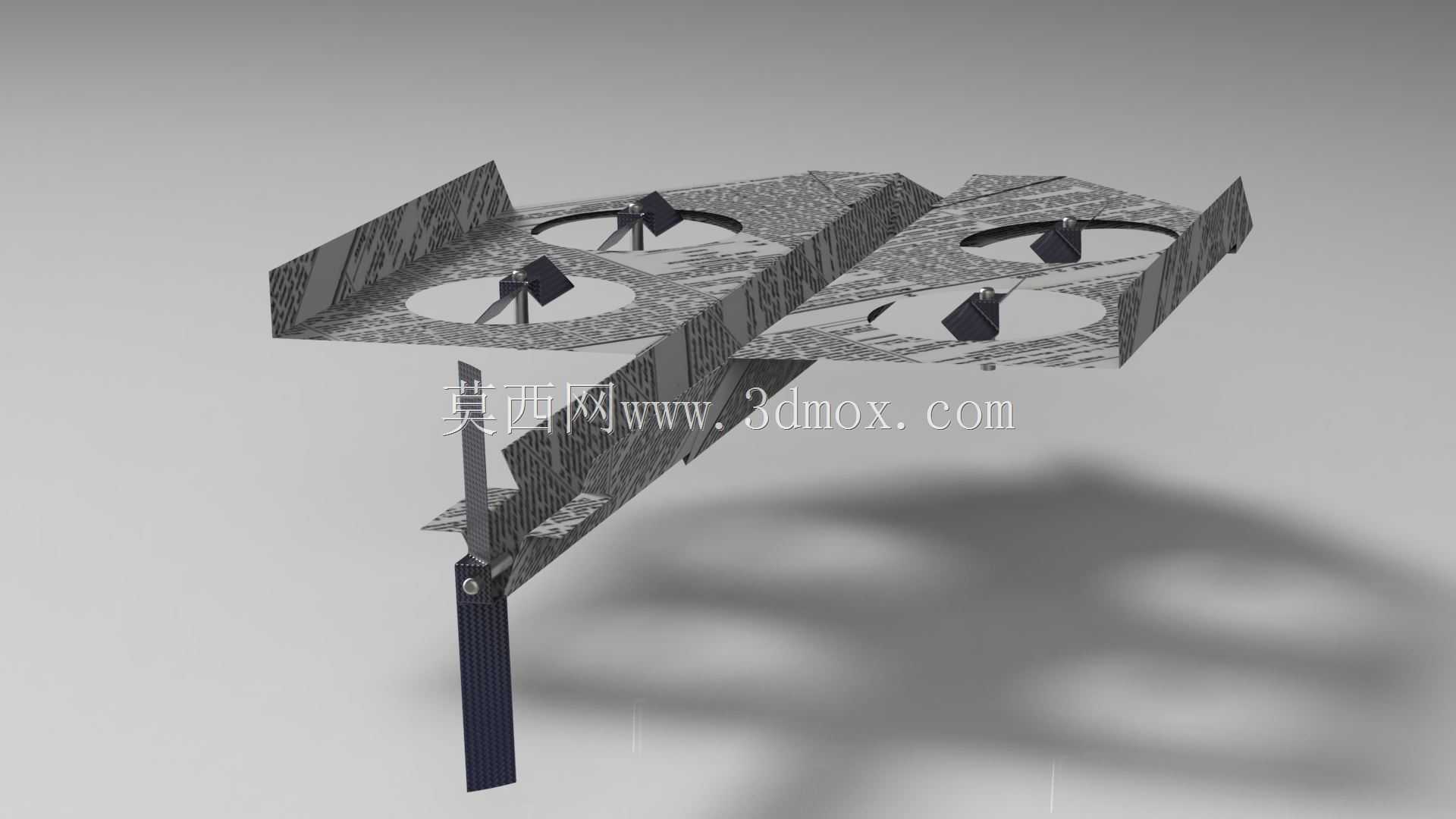

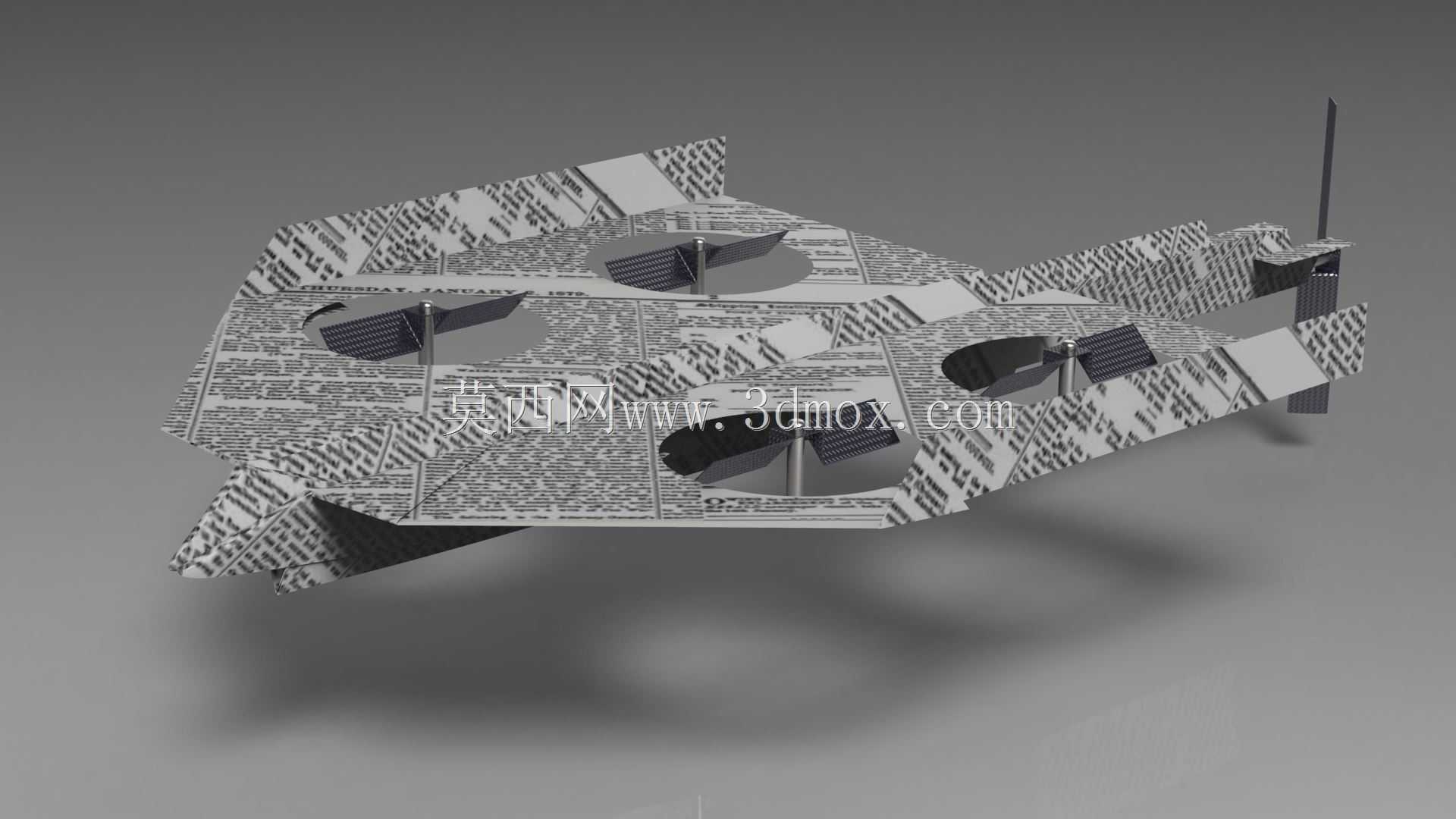

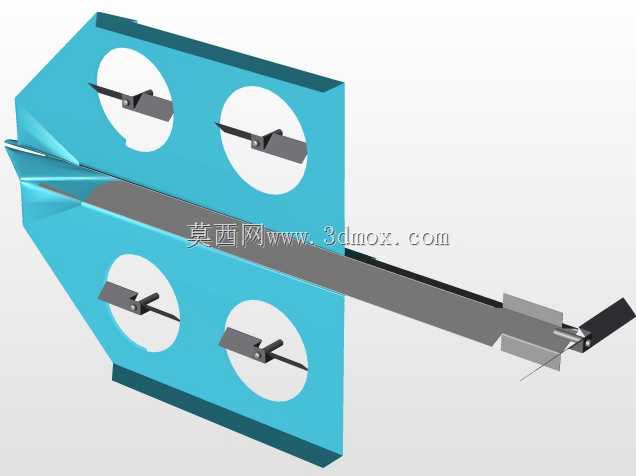

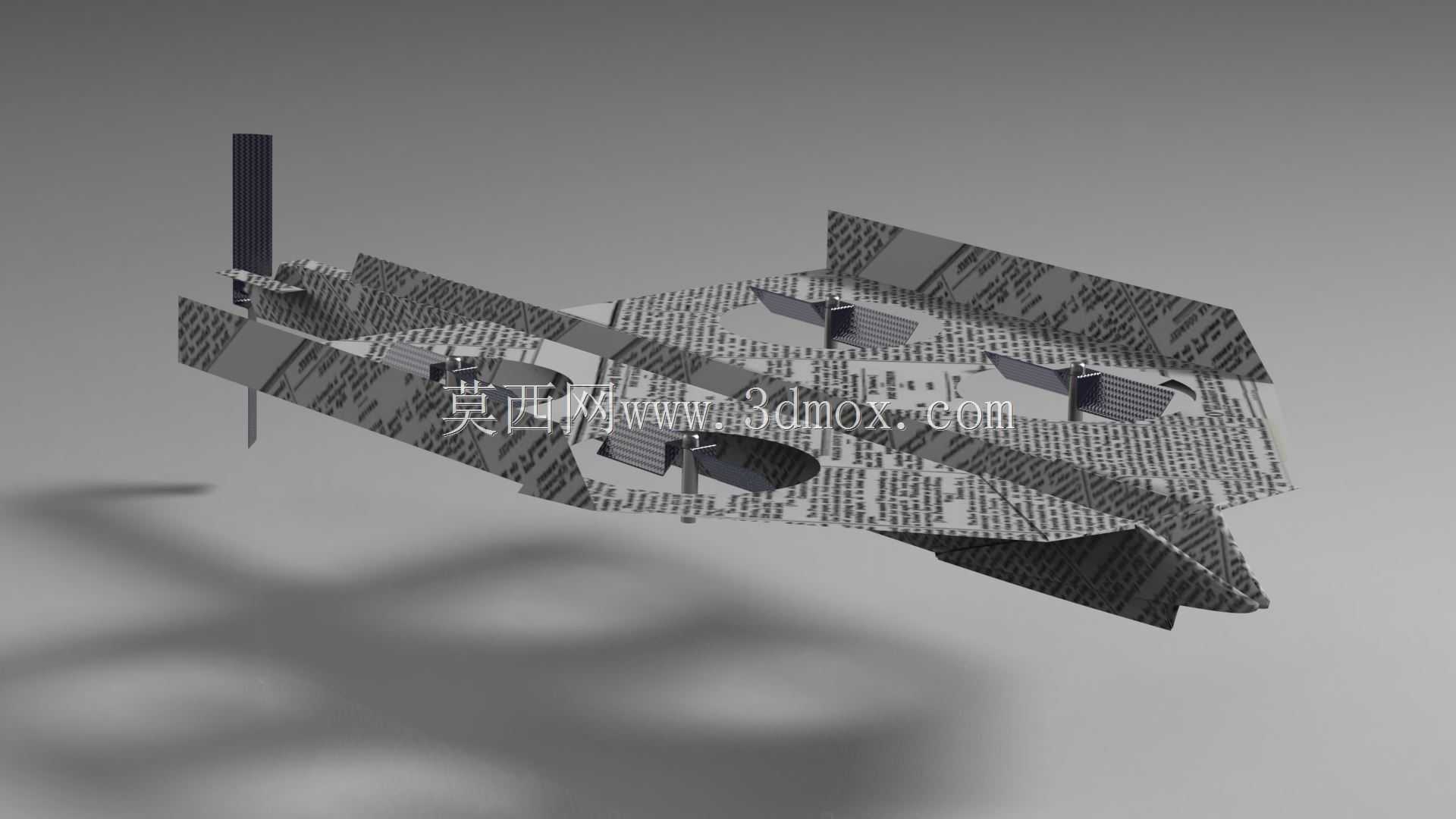

这款无人机的设计思路跳脱了常规多旋翼飞行器的对称圆盘或十字布局，参考了量产规模最大的有人战机气动外形做整体轮廓规划，将四组旋翼动力单元嵌入仿固定翼的机身框架内，既保留了多旋翼垂直起降、空中悬停的核心优势，又通过类固定翼的翼面布局优化前飞状态下的气动效率，降低平飞阶段的动力损耗。从结构设计层面看，整机采用折叠式机架方案，机臂与主机身之间设置铰接旋转结构，非作业状态下可将两侧翼段向中心握柄处收拢，收拢后整体外廓尺寸仅为展开状态的三分之一，能够直接放入普通通勤背包的侧袋中，完全不需要额外配备专用防护箱，适配外场快速作业的携带需求。握柄部分集成了电池仓与飞控安装位，握持段做了防滑纹理处理，既可以作为手持起飞的支撑结构，也能在降落阶段充当临时起落架，避免旋翼桨叶直接接触地面造成磕碰损伤。四组旋翼单元采用等距对称排布，相邻旋翼的旋转方向反向设置，抵消飞行过程中的自旋扭矩，每个旋翼安装位都预留了2mm的调节间隙，可根据实际搭载的载荷重量微调桨盘平面的倾角，补偿不同载荷下的重心偏移。从应用场景来看，这款结构既可以作为航模爱好者的DIY改装基础框架，也能适配轻量化航拍、近距环境巡查、室内空间测绘等作业需求，翼面预留的平整安装面可直接固定轻量化摄像头、微型气体传感器等载荷模块，不需要额外打孔破坏原有结构强度。设计过程中针对机架的受力路径做了优化，旋翼运转产生的振动通过铰接处的橡胶缓冲垫传递至主机身，避免振动直接传导至载荷端影响采集数据的精度，整机的重心设计在握柄的中心轴线上，手持抛飞时不需要额外调整握持角度就能快速进入稳定飞行状态。机架主体采用薄板拼接结构，所有连接位都做了翻边加强处理，在控制整体重量的前提下保证机架的抗扭刚度，即使发生轻度碰撞也不会出现永久性结构变形，日常维护只需要更换受损的桨叶即可，不需要整体拆解机架。
