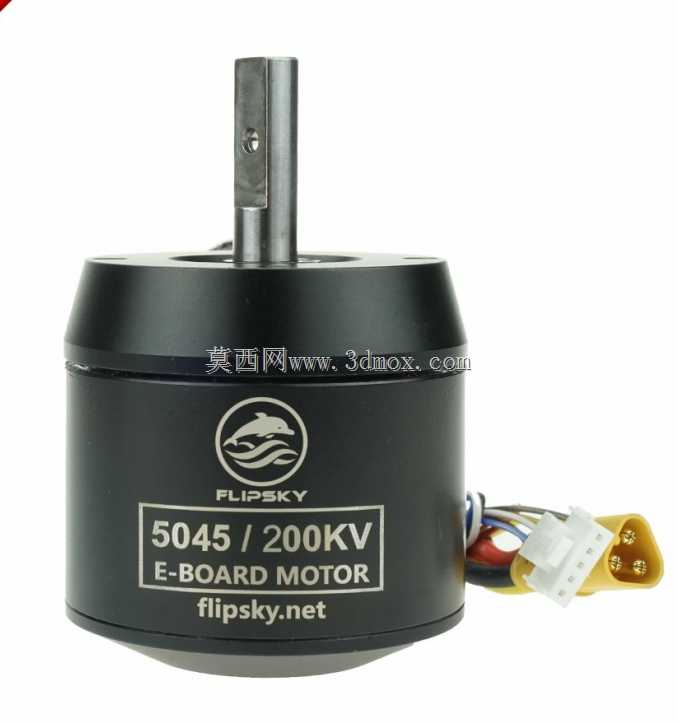

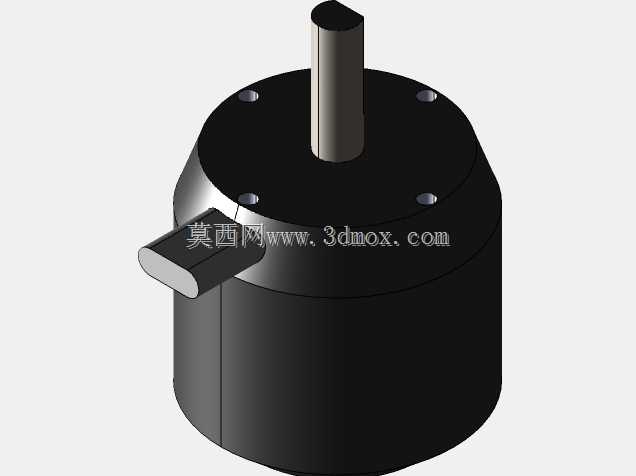

Flipsky5045无刷直流滑板电机结构

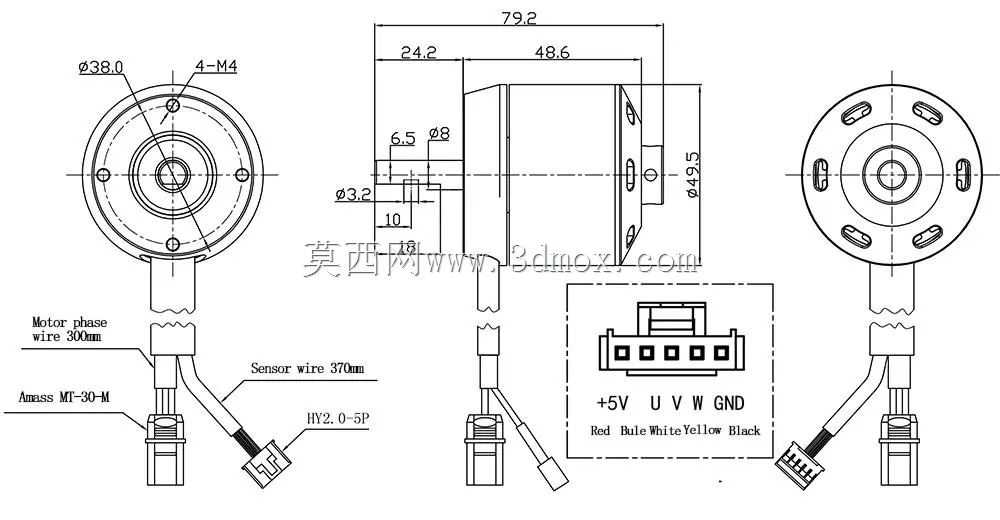

这款无刷直流动力部件，核心适配电动滑板这类个人轻型电动代步装备，也可拓展适配小型电动载具、桌面级动力实验平台等对动力密度有较高要求的场景。从结构设计逻辑来看，整体采用短粗式圆柱外转子布局，这类布局的核心优势是能在有限的轴向安装空间内，获得更大的扭矩输出半径，匹配轮毂直驱或者皮带减速传动的安装需求，不需要额外加装复杂的减速机构就能满足滑板起步、爬坡的扭矩要求。输出轴采用单扁位定位结构，轴端预留紧固螺丝孔位，不管是同步带轮的安装固定，还是直接对接轮毂连接座，都能保证周向定位可靠，避免大扭矩输出时出现轴与连接件打滑的问题。机身外壳采用一体化金属壳体设计，表面做哑光氧化处理，既可以作为定子铁芯的散热载体，在持续高功率输出时快速将绕组产生的热量传导到外界空气中，也能抵御户外使用时的砂石磕碰、轻度溅水侵蚀，适配滑板这类户外使用场景的复杂工况。出线端集成了动力接头与霍尔信号接头，接头做了防呆设计，安装时不需要反复核对线序就能快速对接电调，减少装配时的接线错误概率。从安装边界来看，圆柱主体的外径控制在紧凑范围内，轴向总长度适配常规滑板桥架的安装空间，不需要对原有桥架做额外的打孔、切削改造就能完成固定，安装孔位的分布也匹配市面上主流的滑板电机固定座规格，替换原有同规格电机时不需要重新设计安装支架。外转子的转动惯量经过匹配调校，既不会因为转动惯量过大导致起步响应迟滞，也不会因为惯量过小导致滑行时的动力输出过于突兀，影响操控手感。绕组的KV值标定为200，搭配常规的锂电池组供电时，能在额定功率区间内保持稳定的转速输出，兼顾平路滑行的最高时速需求与爬坡时的扭矩储备，1150W的额定功率输出可以满足成年使用者日常通勤、轻度越野滑行的动力需求，不会因为长时间持续输出出现动力衰减过快的问题。机身表面的标识区域做了凹陷处理，印刷的参数标识不会因为日常使用的摩擦出现脱落，后期维护时可以快速识别电机的参数规格，不需要额外查阅配套资料就能完成电调参数的匹配设置。
