航空燃油过滤水分离卧式罐体设备

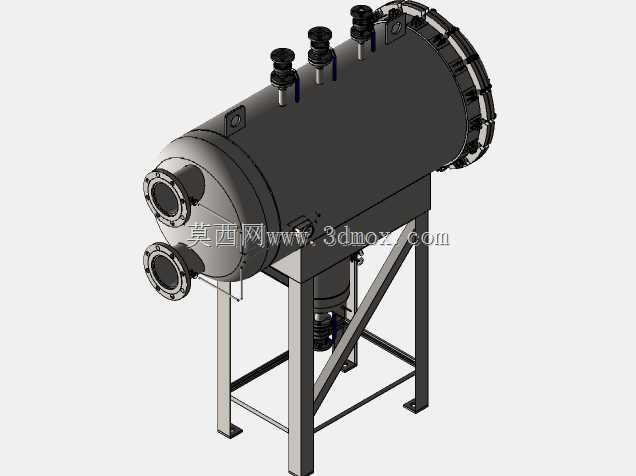

这款卧式过滤分离设备主要面向航空燃油加注、储运环节的介质净化需求，在机场油库、通航补给点、燃油中转场站的管路系统中承担核心净化职能，用来脱除航空燃油中混杂的游离水分、固体杂质颗粒，避免含水含杂燃油进入航空发动机造成磨损、锈蚀、燃烧效率下降等故障，保障航油加注品质符合民航相关介质洁净度标准。设备采用卧式承压罐体结构，整体通过型钢焊接支架承载，支架采用斜撑加强的框架式设计，可抵消罐体满液状态下的偏重载荷，安装时支架底部预留地脚螺栓固定孔位，可直接固定在混凝土设备基础上，适配场站露天或棚内安装场景，安装边界需预留罐体端部快开结构的操作空间，顶部阀门组的检修操作空间，以及侧部介质进出口的管路对接空间。罐体端部采用快开法兰锁紧结构，无需大型拆装工具即可快速开启，更换内部过滤聚结、分离滤芯时操作效率更高，日常维护无需切割或拆卸大量管路连接件。罐体顶部设置多组阀件接口，分别对应排气、压差检测、在线取样、安全阀安装的功能需求，可实时监测罐体内部压损，判断滤芯堵塞状态，也可在设备投用前排净腔体内空气，避免气阻影响介质流通效率。罐体侧部设置两组同规格法兰接口，可根据管路走向选择介质进出方向，适配不同场站的管路排布逻辑，减少现场管路改造成本。建模过程中优先还原了罐体的承压壁厚、法兰对接尺寸、支架的型材规格，所有接口的法兰密封面形式、螺栓孔分布均按照实际工业管件标准搭建，阀件的安装高度、操作间距符合现场人工操作的人机工程要求，罐体底部设置排污接口，可在设备停机维护时排净腔体内积存的污水、杂质沉渣，避免残留介质长期浸泡滤芯缩短使用寿命。整体结构设计兼顾了承压强度、维护便利性与安装适配性，可直接用于场站供油系统的方案设计演示、管路布局校核，也可作为同类过滤分离设备改型设计的结构参考，建模时还原了焊缝位置的结构细节、支架的倒角处理、法兰的密封槽结构，所有配合位置的尺寸公差均按照工业设备常规装配要求预留，避免出现装配干涉问题。
