车用汽油过滤副结构三维设计展示

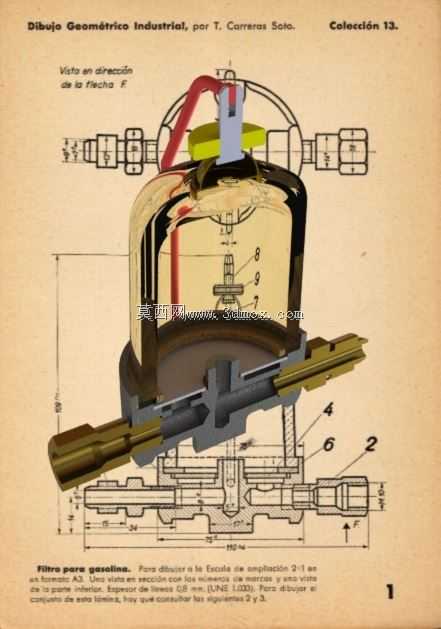

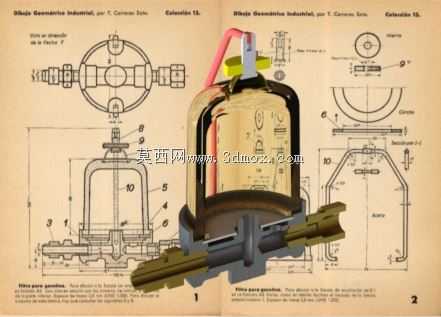

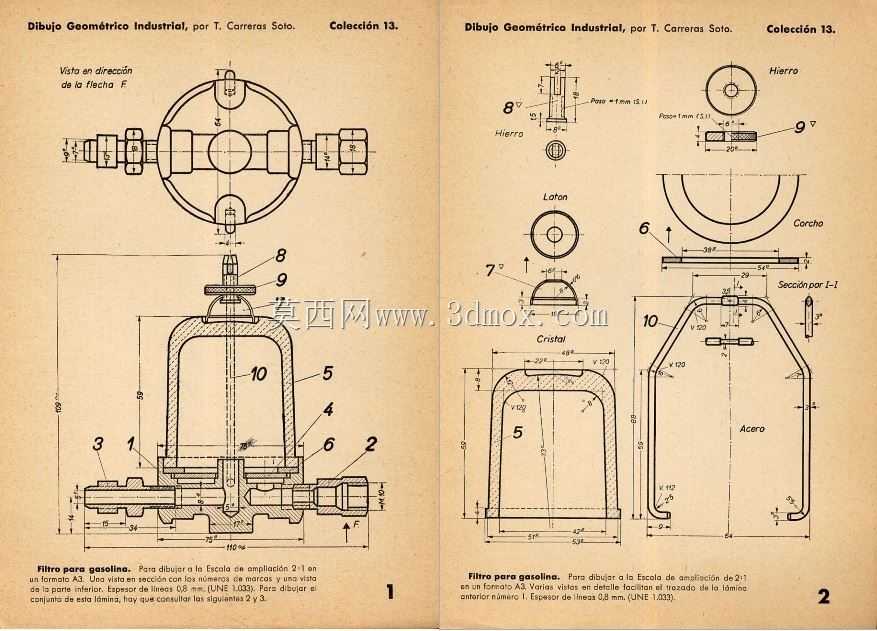

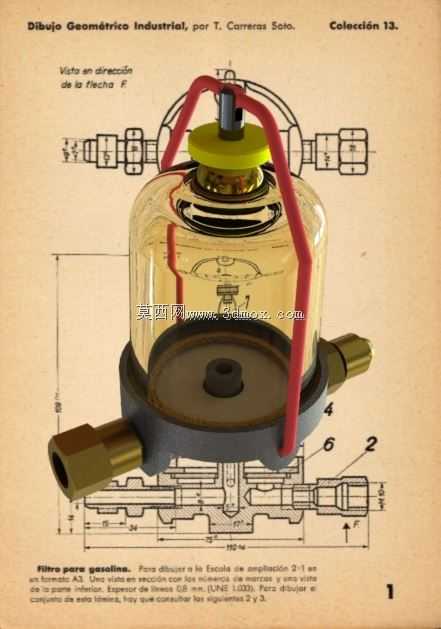

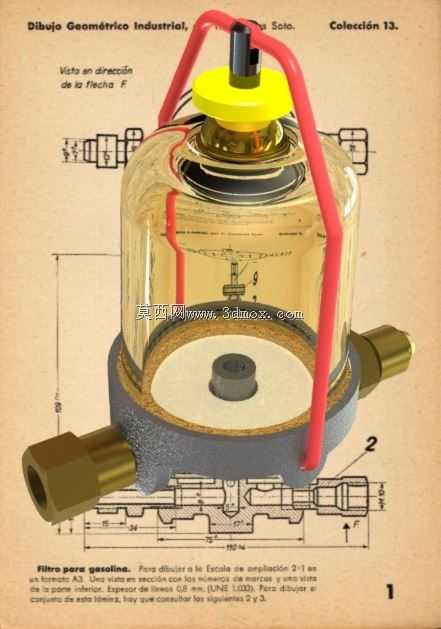

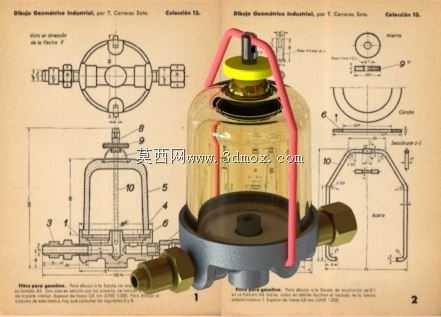

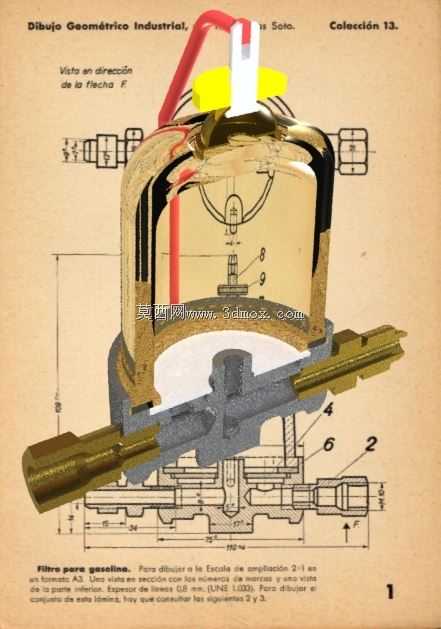

这款汽油过滤副主要应用于小型内燃机供油回路，常布置在燃油箱与化油器或燃油喷射系统之间的低压油路段，承担燃油进入精密供油部件前的杂质拦截职能，避免油路堵塞、喷油孔磨损或卡滞问题，适配小排量汽油机、通用动力机械的燃油供给场景。从结构设计来看，整体采用立式短圆柱构型，下部设置两个呈一定夹角外伸的金属管接头，分别作为燃油的入口与出口，接头采用标准外圆插接结构，可直接适配常规耐油橡胶燃油管的安装需求，安装时无需额外定制转接件，两个接头的中心距、外伸长度都经过匹配常规油路布置的考量，能在狭小的发动机舱或机架安装空间内完成管路对接，不会与周边的线束、支架产生干涉。上部采用透明可视化壳体设计，日常巡检时可直接观察内部滤芯的污染程度，无需拆解壳体即可判断是否需要更换滤芯，降低维护排查的工作量；壳体顶部设置按压式排气结构，初次安装或更换滤芯后，可通过按压顶部结构排出油路内积存的空气，避免燃油供给时出现气阻导致的发动机怠速不稳、动力中断问题。外围设置的红色防护提架，既可以在拆装时提供受力着力点，避免直接扳动透明壳体导致的开裂破损，也能在设备运行时对透明壳体形成侧向防护，阻挡周边飞溅的杂物磕碰壳体。内部过滤元件采用环形平铺的滤纸结构，过滤面积在有限的壳体空间内做到最大化，可在保证燃油通流能力的前提下，拦截燃油中携带的金属碎屑、橡胶残渣、灰尘颗粒等杂质，滤纸的支撑结构采用上下定位的刚性压圈，避免燃油流动冲击导致滤纸变形移位，保证过滤精度的稳定性。设计过程中充分考虑了使用场景的维护需求，壳体与底座之间采用密封压合结构，拆解时无需专用工具即可完成滤芯更换，密封件采用耐油橡胶材质，长期接触汽油不会出现溶胀、硬化失效的问题，可保证壳体结合面的密封性能，避免燃油渗漏风险。整体安装边界紧凑，立式安装时占用的横向空间较小，可通过底座的固定结构直接安装在机架平面或舱壁上，适配多种小型动力设备的油路改装、原厂替换需求，结构细节的设计都围绕实际使用中的安装便利性、维护便捷性、运行可靠性展开，没有冗余的装饰性结构，每个部件都承担对应的功能职能。
