拓扑优化仿生四旋翼飞行器机架结构设计

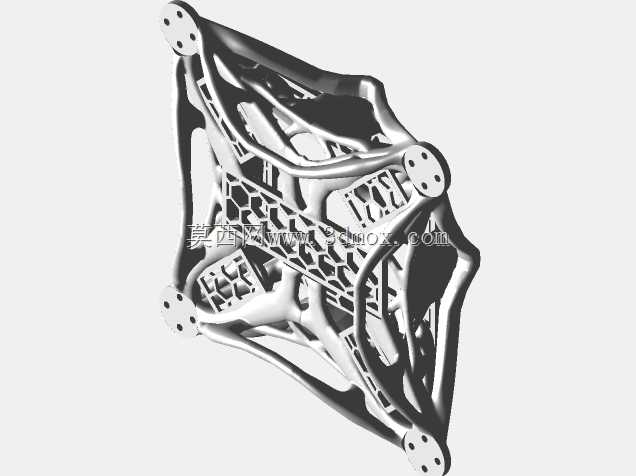

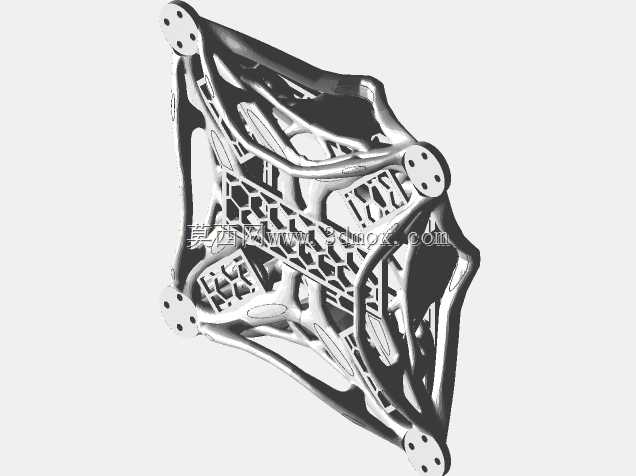

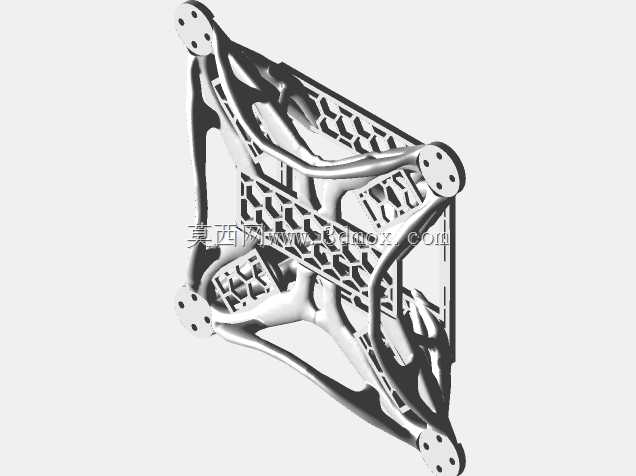

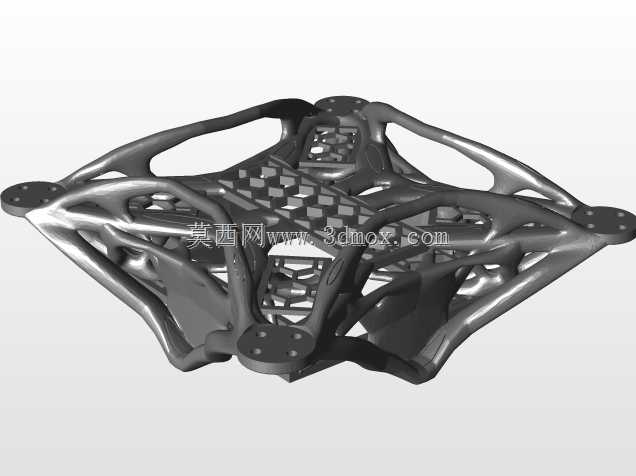

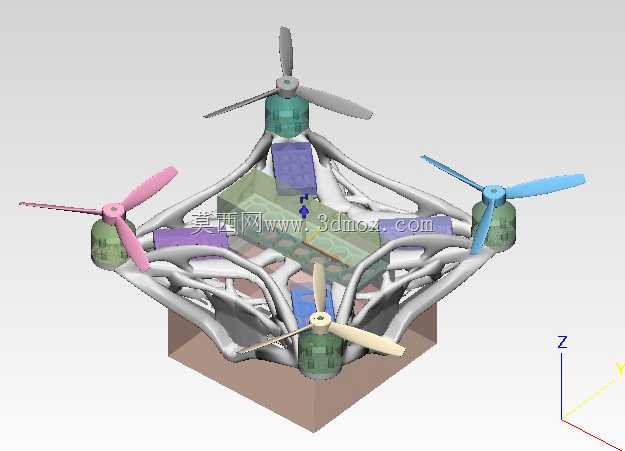

这款四旋翼机架的设计核心围绕增材制造工艺特性展开，整体采用仿生骨骼构型思路，将传统实心机架的冗余材料完全剔除，在保证结构刚度的前提下最大化降低整机自重。从实际应用场景来看，该机架适配小型多旋翼飞行器的航拍、巡检、轻载运输等作业需求，四个机臂末端预留的电机安装位采用多孔位同轴定位设计，可适配主流22、23系列无刷电机的安装孔距，安装面做了0.2mm的平面度公差预留，避免电机安装后出现同轴度偏差引发的飞行震动。

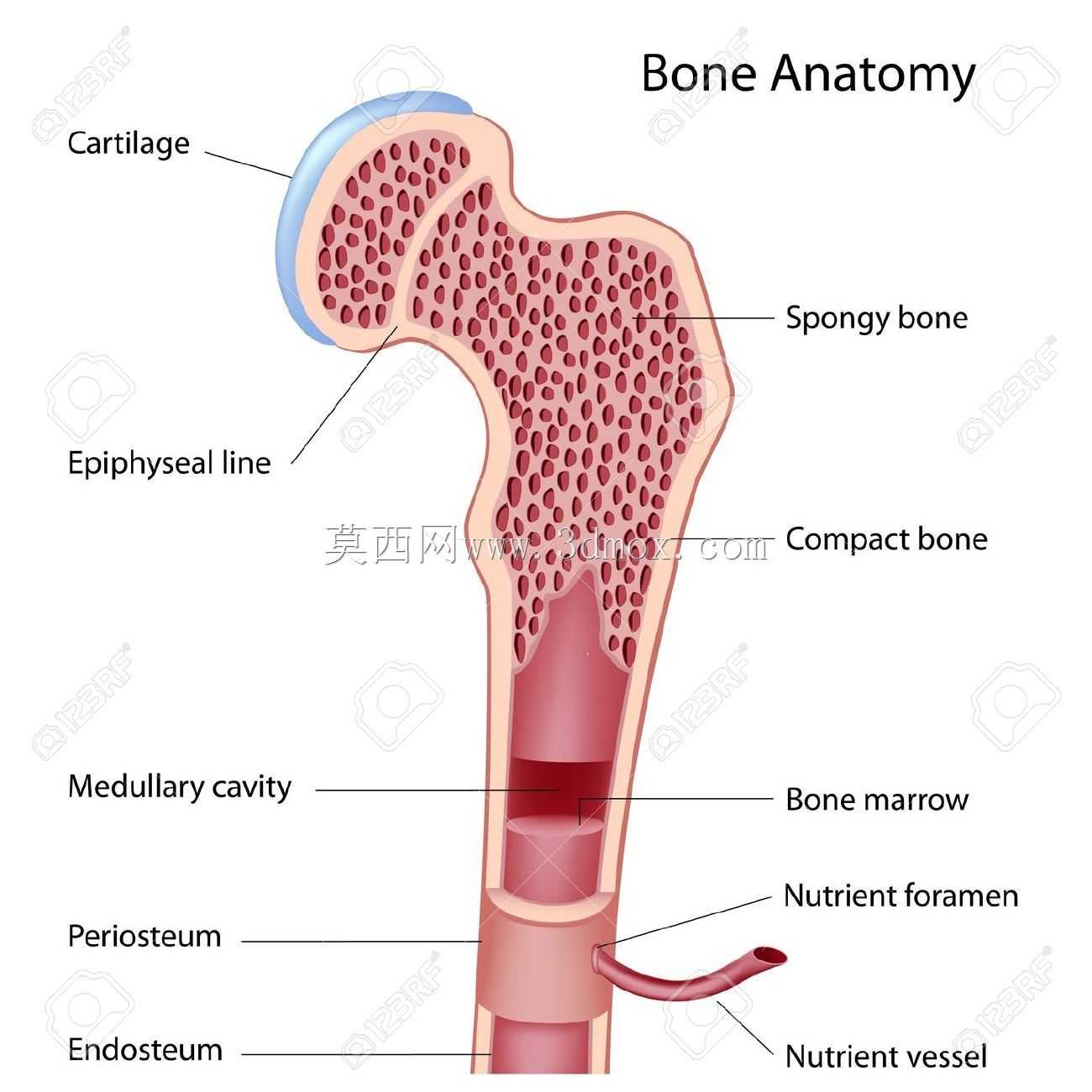

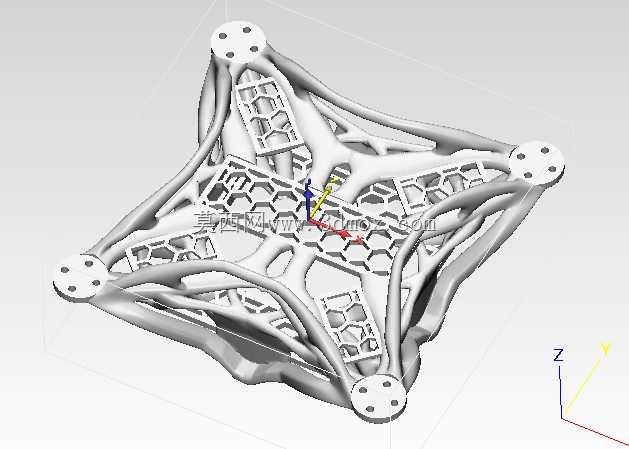

设计过程中优先做了载荷路径拓扑计算，将飞行过程中电机产生的升力、机动飞行时的交变弯矩、降落冲击载荷的传递路径完全梳理清晰，主承力筋条完全沿载荷走向分布，非承力区域全部做蜂窝状镂空处理，内部模仿松质骨的海绵状多孔结构，外层则形成致密的连续承力外壳，兼顾了抗冲击性能与轻量化需求。中心区域预留的飞控、电调安装位做了分层避让设计，可容纳主流规格的飞行控制器、电子调速器与电源模块，走线槽沿主承力筋条内侧一体化成型，避免飞行过程中线材晃动干扰传感器工作。

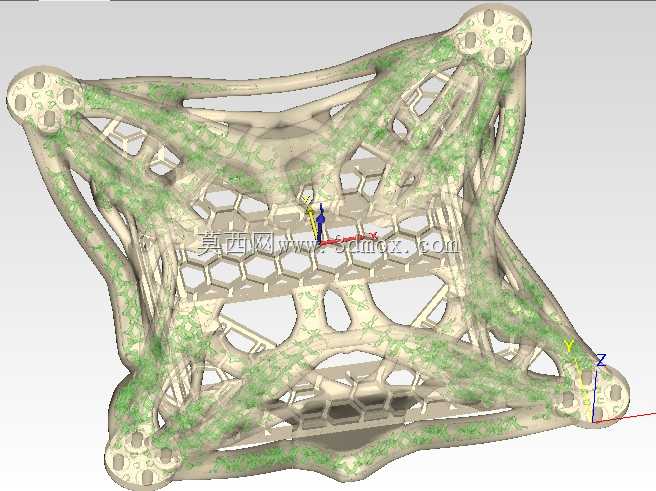

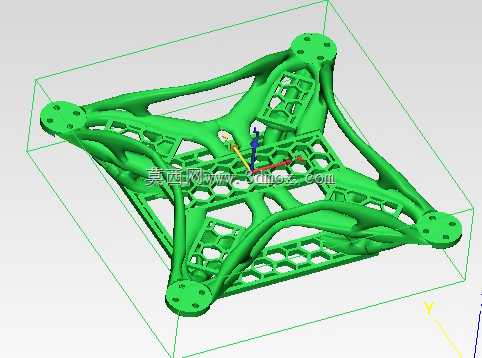

考虑到增材制造的工艺约束，该结构做了自支撑角度优化，大部分悬空面的角度大于45度，仅中心局部区域需要添加少量支撑，备选方案中预留的开口结构可在打印完成后方便地清除内部残留支撑，支撑间隙预留0.2mm，既保证打印过程中支撑的附着强度，又能降低后处理的打磨工作量。机臂末端的安装座做了局部加厚处理，可承受降落时的瞬时冲击载荷，避免硬着陆时出现机臂断裂问题。整体结构的安装边界完全匹配常规四旋翼的动力布局，中心轴距可适配8到10寸螺旋桨的使用需求，整机机架自重较同尺寸传统注塑或碳板拼接机架降低40%以上，同时抗扭刚度提升30%左右，能有效降低飞行过程中的机臂谐振，提升飞行稳定性与续航时长。结构的所有过渡区域均做了圆角处理，避免增材制造过程中出现应力集中导致的打印缺陷，同时也能减少飞行过程中的气动阻力。
