轻量化镂空四旋翼机架结构设计方案

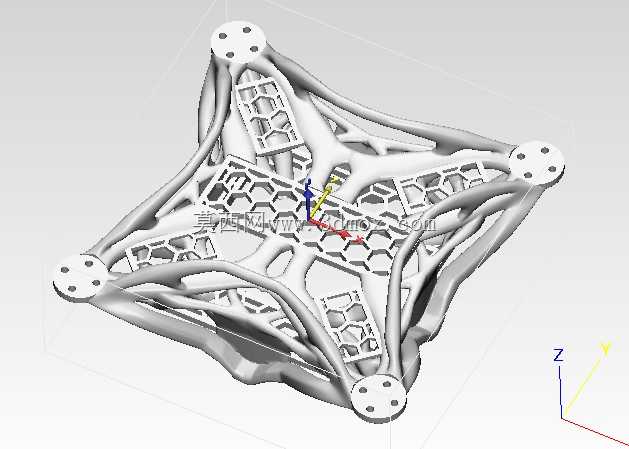

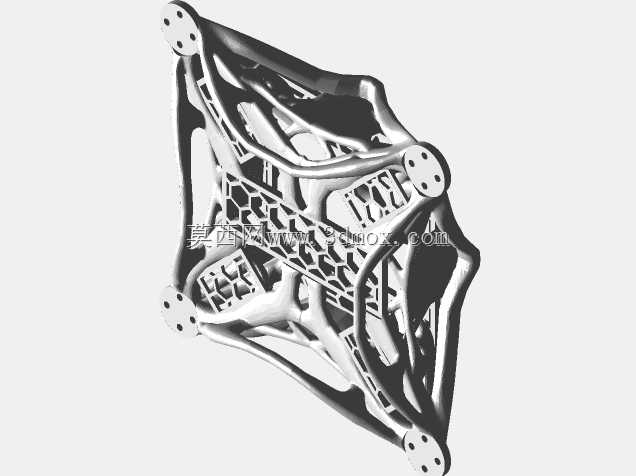

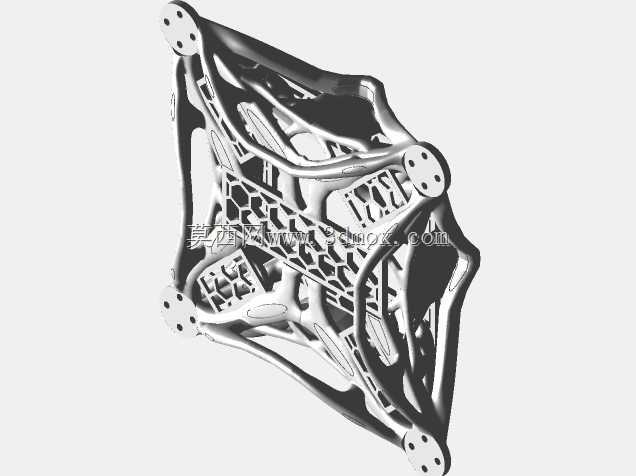

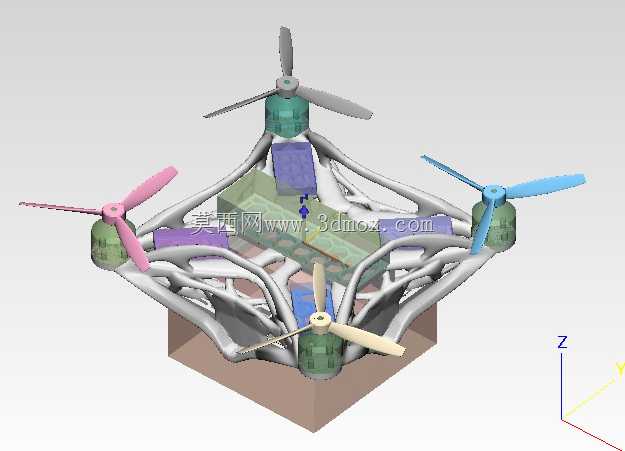

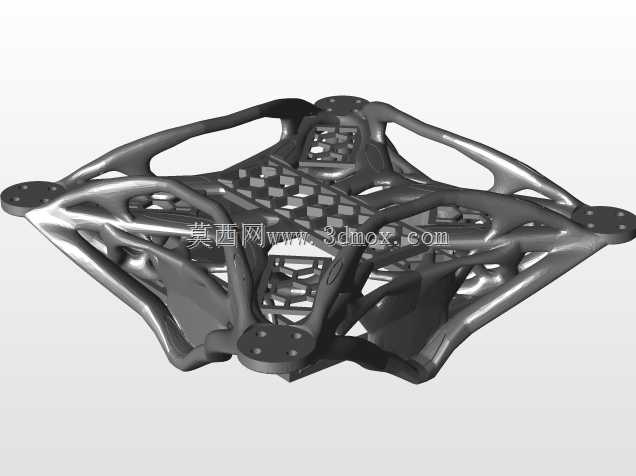

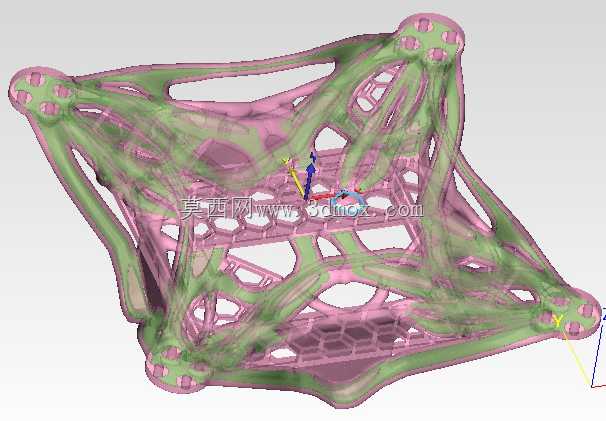

这款四旋翼机架采用仿生拓扑优化的镂空结构设计，核心应用场景覆盖消费级航模飞行、小型航拍作业、教学实验验证等多个低空飞行器使用场景，作为四旋翼飞行器的核心承载基体，承担着固定动力电机、挂载飞控模块、承载电池与任务载荷、传递飞行过程中气动载荷与振动载荷的核心作用。从设计思路来看，整体框架延续成熟的X型四旋翼布局，四个机臂末端预留统一规格的电机安装孔位，孔位周边做局部加厚处理，抵消电机高速运转带来的局部应力集中，避免长期振动下安装位出现开裂失效。机架主体采用中空镂空的筋条式结构，在保证整体结构刚度的前提下最大化去除冗余材料，相比同尺寸实心机架能够大幅降低自身重量，直接提升飞行器的有效载荷占比与续航表现。设计过程中针对3D打印成型工艺做了适配优化，预留了0.2mm的支撑拆除间隙，打印制作时可顺利去除内部支撑材料，无需二次复杂加工即可完成成品制作。从安装边界来看，机架中心区域预留了飞控板、电调、电池的安装平面，镂空网格结构既可以为机载电子设备提供散热通路，也能预留走线空间，避免飞行过程中线路晃动干扰飞控传感器。机臂的筋条走向顺着飞行过程中的受力方向排布，在急停、转向、升降等大机动飞行工况下，能够将载荷均匀分散到整个机架主体，避免局部应力过大导致结构断裂。四个机臂的长度保持一致，保证动力输出的力矩对称，降低飞控的姿态校准难度，机架整体的重心落在中心安装区域的几何中心，减少飞行过程中的配平工作量。结构上的镂空设计同时能够降低飞行过程中的风阻，减少紊流对机架下方挂载设备的干扰，在遇到突发气流冲击时，镂空结构可适当卸除部分风阻载荷，提升飞行稳定性。
