拓扑优化轻量化四旋翼机架结构设计

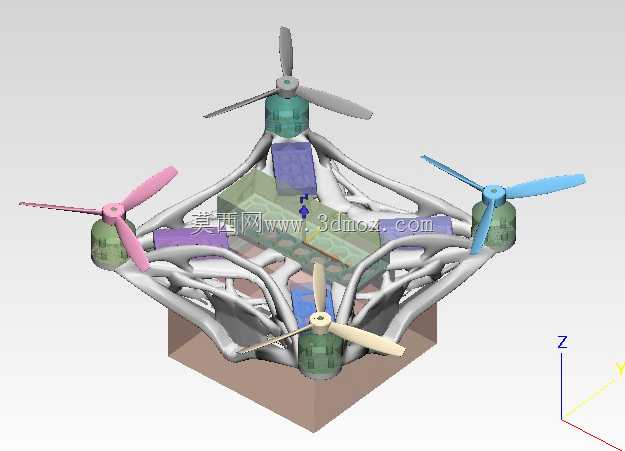

　　这款四旋翼机架的设计核心围绕复杂飞行工况下的结构可靠性与轻量化平衡展开，并非仅针对静态悬停场景做受力校核。在实际户外飞行场景中，无人机会遇到突发阵风扰动、机动飞行时的加速度过载、低空飞行时的障碍物擦碰等复杂工况，常规交叉式机架虽然结构简单、加工成本低，但在动态载荷下容易出现机臂震颤、安装位形变的问题，尤其是搭载轻量化任务载荷执行巡检、航拍作业时，机架的刚性不足会直接影响成像稳定性与飞行控制精度。

　　设计阶段首先对四个机臂末端的电机安装位做了受力边界锁定，每个安装位预留四个标准安装孔位，适配主流22系列、23系列无刷电机的安装孔距，机臂与中心主体的过渡区域采用仿生拓扑优化的筋条布局，摒弃了等截面直臂的传统结构，让材料沿着应力传递路径分布，在不额外增加壁厚的前提下提升抗扭刚性，避免急加速、急转向时机臂产生的弹性形变影响飞控传感器的采样精度。机架整体采用对称式菱形布局，四个机臂的延展长度控制在合理范围内，既保证螺旋桨转动时不会产生气流干涉，也能缩小整机的收纳尺寸，适配常规的无人机便携收纳包尺寸要求。

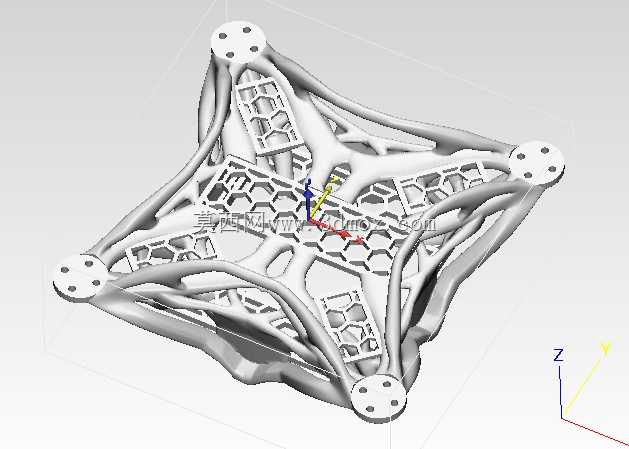

　　中心舱区域采用蜂窝夹层结构设计，并非单纯为了视觉上的镂空减重，这种结构一方面可以为飞控板、电调、电池等电子部件提供平整的安装基准面，蜂窝结构的微小空腔还能形成自然的散热通道，飞行时的迎面气流可以顺着镂空结构带走电子元件工作产生的热量，避免密闭舱体内热量堆积导致的电调过热、电池放电效率下降问题。同时蜂窝结构自身的抗冲击性能优于实心平板结构，在发生轻度坠机、擦碰时，蜂窝结构的微小形变可以吸收部分冲击能量，减少核心电子部件受到的冲击力，降低炸机后的维修成本。

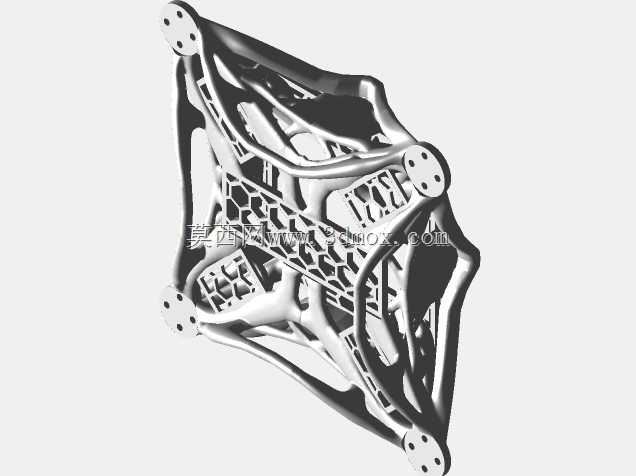

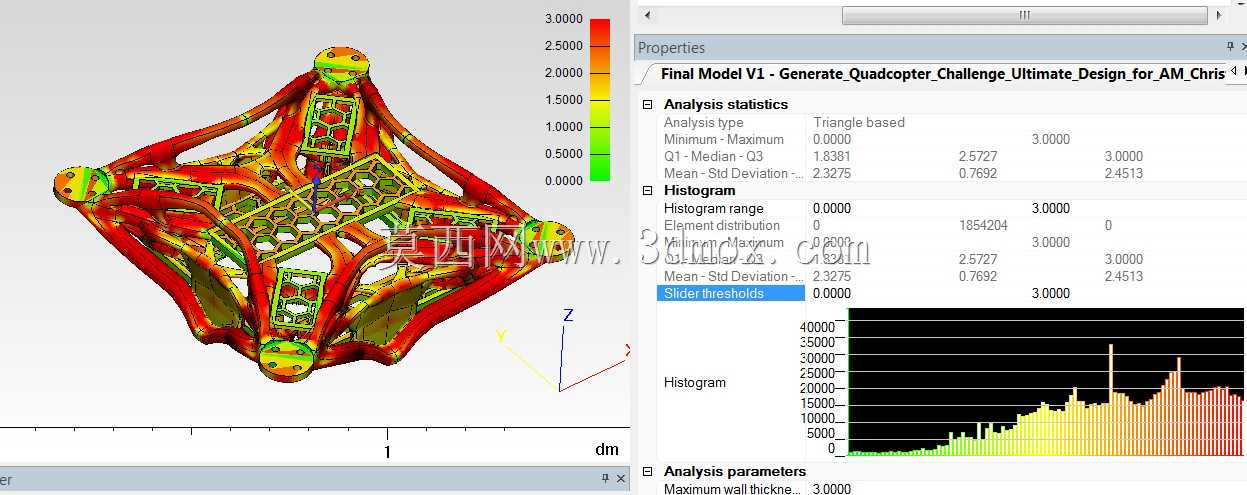

　　结构设计时特意强化了机臂根部与中心舱连接区域的材料厚度，这一位置是整个机架受力最复杂的区域，不仅要承受电机转动带来的持续振动，还要传递机动飞行时的弯矩与扭矩，拓扑优化后的筋条从每个电机安装位延伸交汇至中心舱，形成连续的力传递路径，避免应力集中导致的结构断裂。机架整体采用ABS材质加工时，成品重量可控制在90g以内，相比同尺寸的常规交叉机架重量降低30%以上，轻量化的结构可以有效提升整机的续航时间，或者在相同起飞重量下搭载更重的任务载荷。

　　安装边界方面，中心舱预留了通用的飞控安装孔位，适配主流的迷你飞控、电调集成板的安装尺寸，电池安装位预留了绑带穿槽，可适配不同容量的2S、3S锂电池固定需求，机架底部预留了可选的起落架安装孔位，用户可根据作业需求加装起落架或者任务吊舱。考虑到碰撞防护需求，机臂外侧的筋条形成了自然的防护结构，当发生侧向碰撞时，突出的筋条会先接触障碍物，避免电机、螺旋桨直接受到刚性冲击，相比额外加装的防护圈，这种一体化的防护结构不会额外增加过多重量，也不会产生多余的气动阻力。

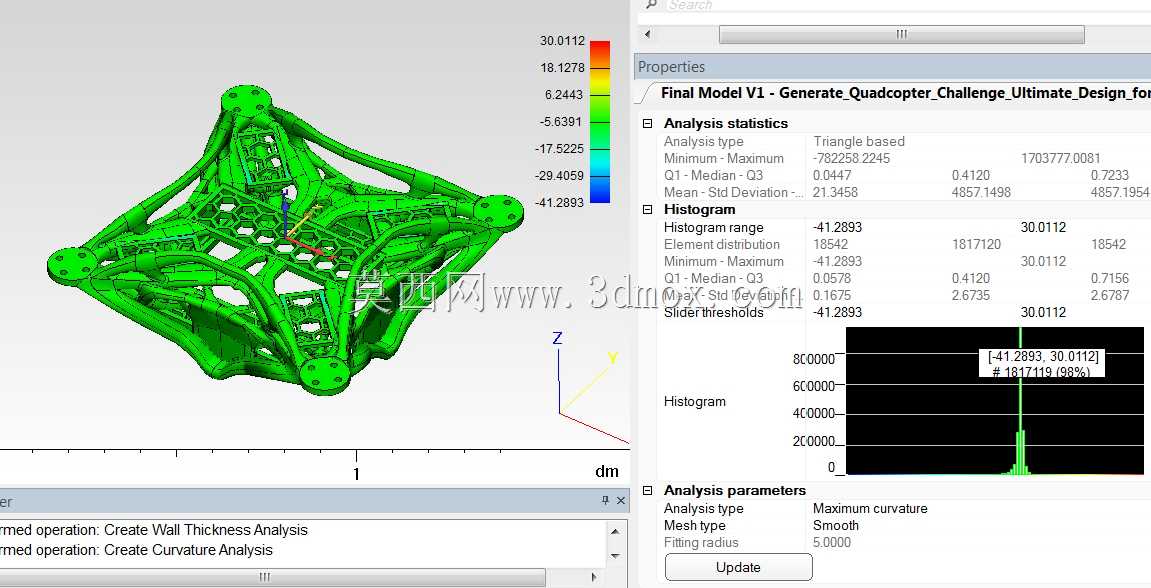

　　在实际飞行测试场景中，这种结构的机架在5级风环境下悬停时，机臂的震颤幅度明显低于同重量的常规机架，飞控的姿态修正响应更迅速，搭载运动相机航拍时画面的果冻效应明显减轻；在轻度碰撞测试中，机臂结构没有出现断裂或者永久性形变，仅表层出现轻微擦痕，结构可靠性满足日常休闲飞行、轻度作业飞行的使用需求。设计过程中也兼顾了增材制造的工艺特性，所有镂空结构均做了圆角过渡，没有小于工艺最小成型尺寸的薄壁结构，无论是采用FDM3D打印还是光固化打印，都可以顺利成型，不需要额外添加大量支撑结构，降低了用户自行加工制作的难度与成本。
