洛克希德C-130大力神运输机结构设计

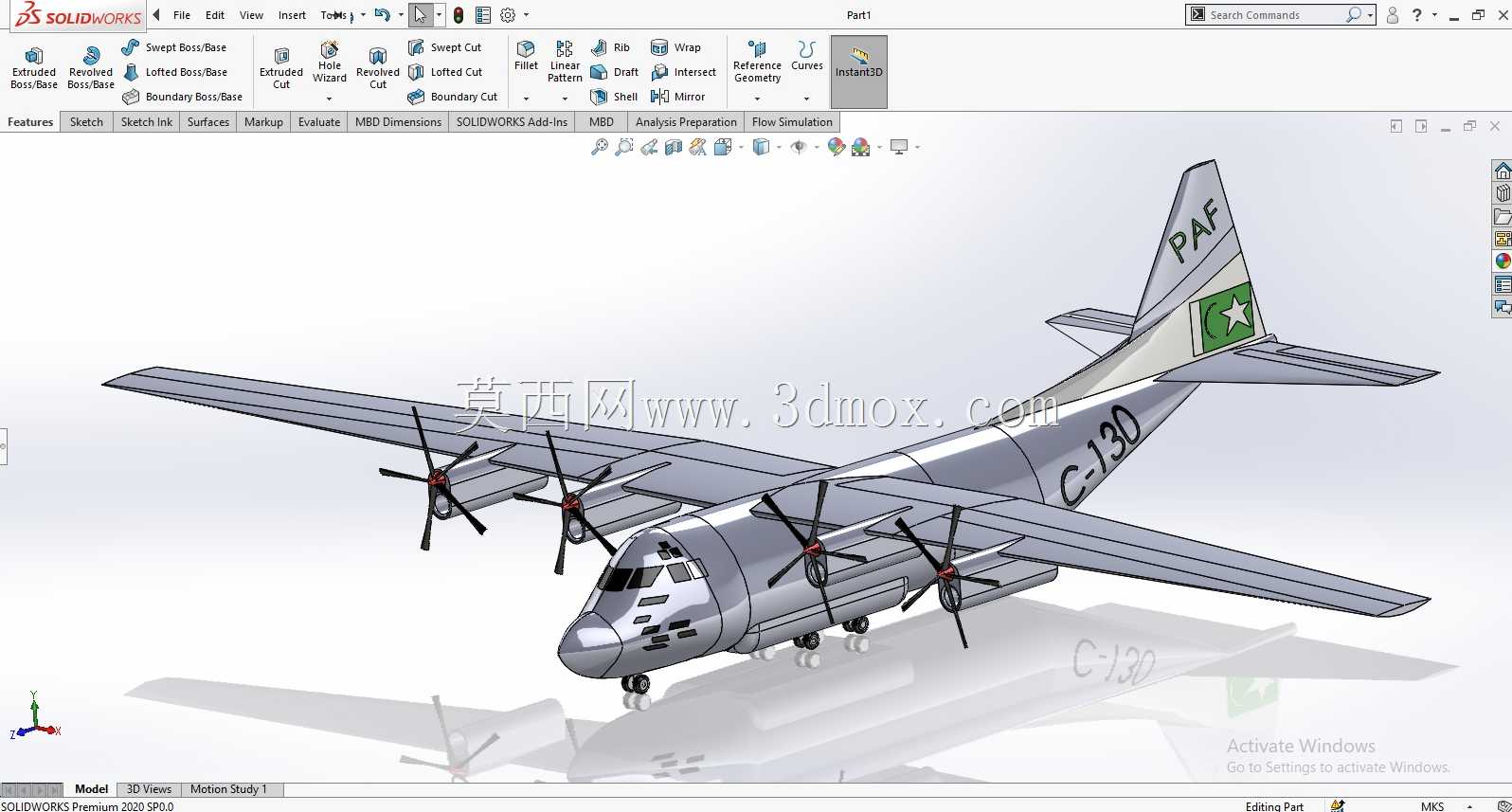

这款战术运输机的三维结构设计，首先围绕前线简易跑道起降的核心使用场景展开，整机采用高单翼布局，机翼布置于机身顶部上方，既能够为翼下吊挂的四台涡桨动力装置预留充足的离地间隙，避免起降过程中地面碎石、扬尘被吸入动力舱，也能让机身货舱地板尽可能贴近地面，大幅降低装卸作业的高度门槛，无需额外的地面装卸平台即可完成重型装备、物资的快速转运。机身主体采用大截面全金属半硬壳结构，货舱段保持等截面设计，内部空间规整无突出结构，可容纳标准军用货盘、轻型装甲车辆、空降作战人员及配套装备，尾舱设置大尺寸可收放坡道，车辆可直接驶入驶出，也能在低空飞行状态下打开完成空投作业。尾翼采用常规布局加高大垂尾设计，垂尾后缘设置全动方向舵，平尾布置于垂尾根部下方，在大载重、低速空投状态下仍能保证足够的操纵力矩，避免机身姿态出现不可控的偏移。四台涡桨动力装置通过发动机架固定于机翼下方的发动机短舱内，短舱外形做了流线修型，降低巡航阶段的气动阻力，螺旋桨采用多叶金属桨叶设计，兼顾低速起降时的拉力输出与高亚音速巡航阶段的推进效率，发动机短舱下方预留了维护口盖的安装位置，可实现日常检修时的快速拆装。起落架采用前三点式多轮布局，主起落架布置于机身两侧的起落架舱内，采用多轮胎并列设计，能够将整机重量均匀分散到道面，适应砂石、冻土等未铺装的简易跑道起降条件，前起落架为双轮结构，带有转向机构，可在狭窄的野战停机坪完成小半径转弯。机翼前缘设置有增升装置，后缘布置大面积襟翼，起降阶段放下襟翼可大幅提升机翼升力系数，缩短起降滑跑距离，满足前线短距起降的使用需求。机身侧面预留了人员登机门、应急出口的安装位置，舷窗沿机身等距布置，兼顾空降作战时的观察需求与机身结构强度。建模过程中对机身各段的连接框架、翼身对接接头、起落架安装交点都做了结构还原，可直观展示各系统的安装边界与相对位置关系，机翼与机身的对接位置避开了货舱内部空间，不会占用货舱的有效装载容积，各操纵面的偏转角度范围也按照实际使用工况做了限位设计，能够模拟不同飞行状态下的气动舵面位置。
