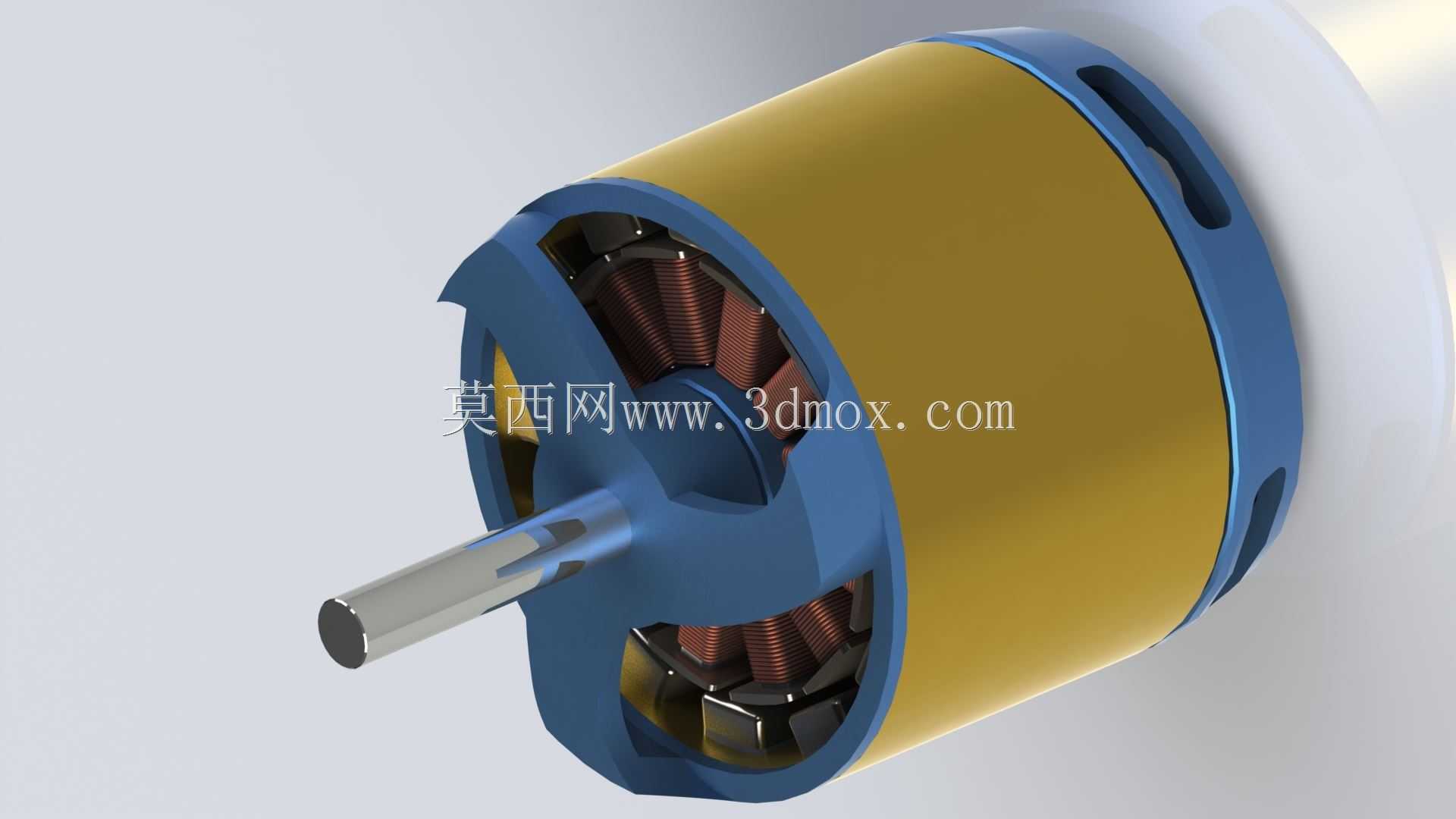

无线电控制用外转子无刷电机结构设计

这款外转子结构的无刷电机，核心应用场景覆盖航模、小型无人移动载具、遥控模型车船等需要无线电控制动力输出的领域，作为整套遥控系统的核心动力执行部件，其输出特性直接决定被控设备的动力响应、续航表现与运行稳定性。从结构设计逻辑来看，采用外转子布局的核心考量是在同等定子尺寸下获得更高的扭矩输出，省去额外减速齿轮组的传动损耗，转子外壳直接集成磁钢固定位，运转时外壳随磁钢同步旋转，可直接适配螺旋桨、驱动轮等负载的安装需求，大幅简化动力端的传动链路。定子部分采用多槽集中绕组布局，绕组排布紧密，槽满率控制在合理区间，既保证铜线的有效填充率提升功率密度，也兼顾绕组散热路径的通畅，定子铁芯采用叠压硅钢片结构，有效降低高频运转下的涡流损耗，适配无刷电调的高频换向驱动逻辑。输出轴采用台阶式定位结构，轴伸端预留扁位与卡簧槽，可实现负载的周向防转与轴向限位，避免高速运转下负载出现松脱移位；前端盖与定子基座采用一体化定位止口设计，轴承安装位预留合理的公差配合区间，保证前后轴承的同轴度，降低高速运转下的径向跳动，减少运转噪音与轴承磨损。转子外壳采用轻量化铝合金材质，表面开设多道轴向通风槽，既减轻转子自身的转动惯量提升动态响应速度，也能在运转时带动气流穿过定子绕组间隙，带走绕组与铁芯产生的热量，避免持续高负载下出现过热退磁问题。安装边界上，定子基座端预留标准的圆周安装孔位，孔位间距与安装面平面度均按照通用遥控动力配件的适配标准设计，可直接匹配主流的航模电机安装座、遥控车动力固定架，不需要额外加工转接件；转子外壳的径向尺寸与轴向长度控制在紧凑区间，可适配小型化遥控设备的内部安装空间，不会与设备内部的舵机、接收机、电池等部件产生空间干涉。从功能特性来看，该电机的KV值适配常规锂电池供电电压区间，扭矩输出曲线线性度较好，在无线电控制的油门信号输入下，可实现从怠速到满转速的平滑动力输出，不会出现低速顿挫或者高转速下的动力断崖，能够精准响应操控端的动力指令，满足遥控设备在加减速、转向、姿态调整时的动态动力需求。绕组的绝缘处理采用多层浸漆工艺，可抵御户外使用场景下的潮气、轻微粉尘侵蚀，提升不同使用环境下的运行可靠性，轴承采用双侧密封结构，可阻挡外界灰尘进入轴承滚道，延长维护周期。
