直列四缸发动机配气与曲柄连杆机构

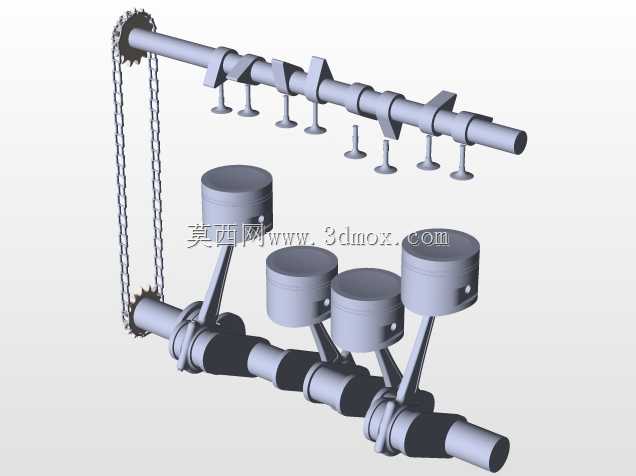

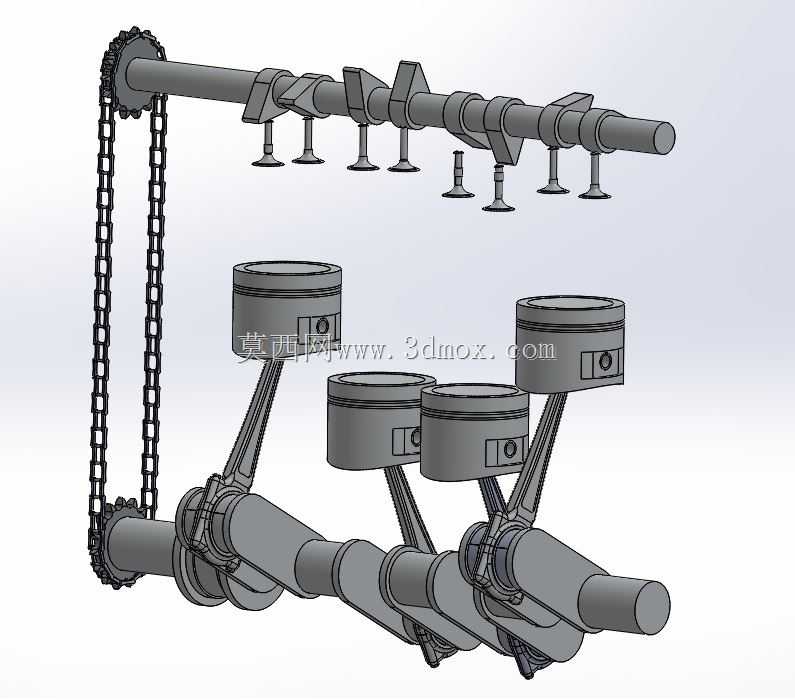

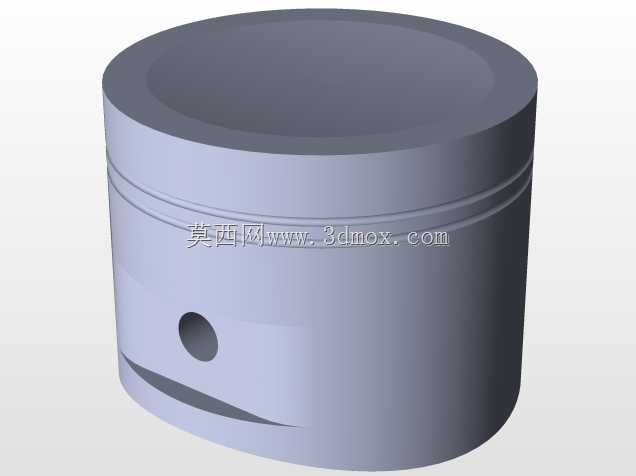

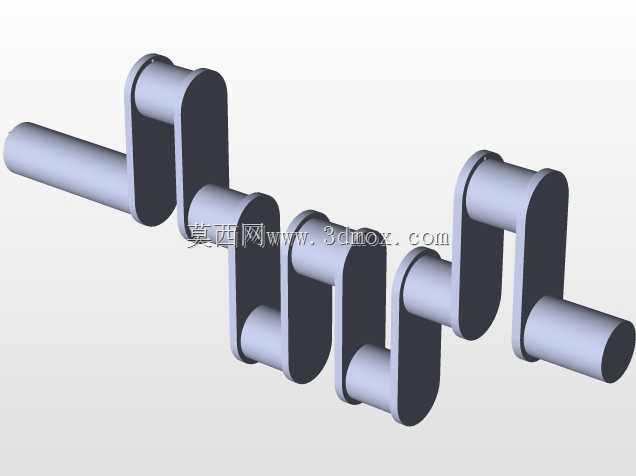

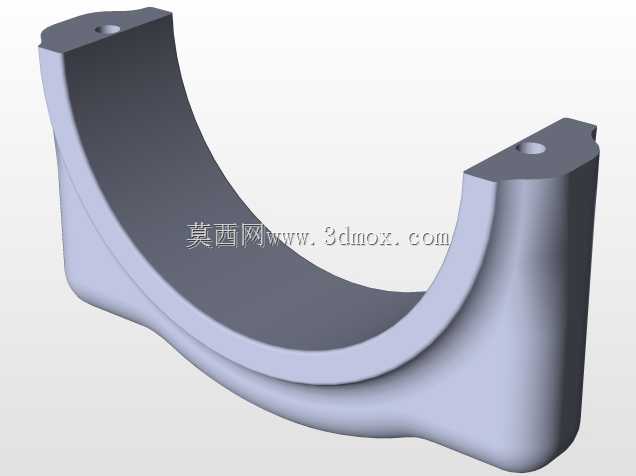

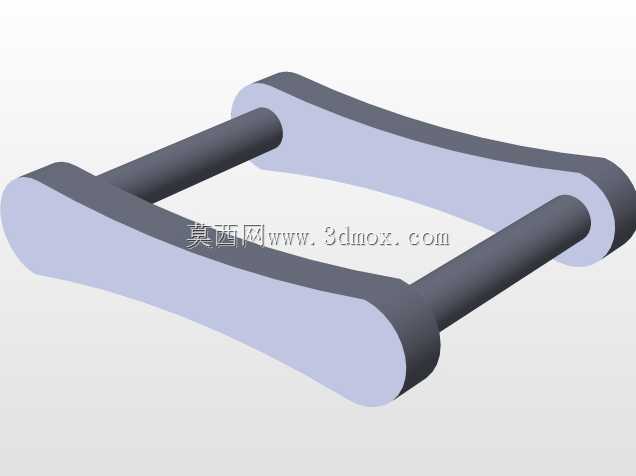

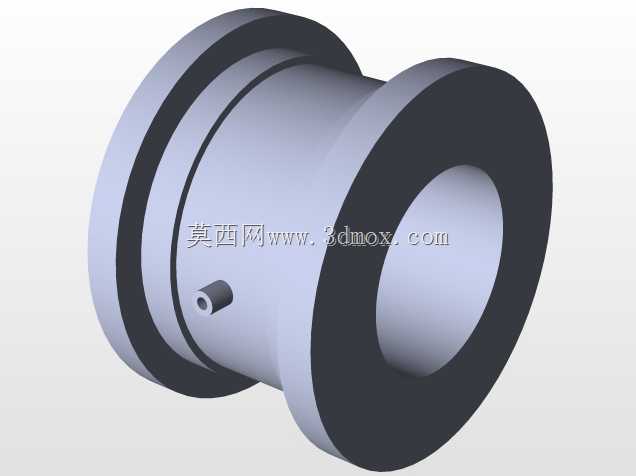

这套结构覆盖内燃机核心两大运动组件，在小排量乘用车、通用小型动力机组的动力舱布局适配中应用广泛，是往复式活塞发动机完成能量转换的核心载体。从实际工况来看，配气端的顶置凸轮轴通过正时链条与曲轴端保持固定相位传动，凸轮型线的升程设计直接对应进气门、排气门的开闭时序与升程量，匹配活塞运行的上下止点位置，精准完成进气、压缩、做功、排气四个冲程的时序配合，避免气门与活塞运动干涉的同时，保障气缸进排气效率满足不同转速区间的动力输出需求。曲柄连杆部分的四个活塞沿曲轴轴向等距排布，对应直列四缸的点火间隔角设计，曲轴的曲柄销错位角度平衡了往复运动惯性力，连杆采用斜切口剖分结构适配大尺寸曲柄销的装配需求，活塞环槽位置预留了气环、油环的安装空间，可直接匹配对应缸径的气缸套完成装配。设计过程中优先保证了正时传动的张紧边界，链条传动侧预留了0.8-1.2mm的张紧轮调节余量，避免高速运转下链条跳齿导致的配气相位失准；凸轮轴的轴颈直径按支撑跨距做了梯度设计，中间位置轴颈直径略大于两端，抵消长轴运转的挠曲变形量。安装边界上，曲轴两端的轴承座同轴度公差控制在0.02mm以内，凸轮轴与曲轴的中心距严格匹配正时链条的节距与总长度，气门杆的运动导向轴线与活塞顶面保持垂直，偏差不超过0.05mm，避免气门杆偏磨导致的密封失效。整套结构的运动件全部做了轻量化处理，活塞裙部型线采用中凸变椭圆设计，减少冷态敲缸与热态拉缸的风险，适配民用动力设备高可靠性、长维护周期的使用需求。
