RC航模用九缸径向发动机仿真整流罩

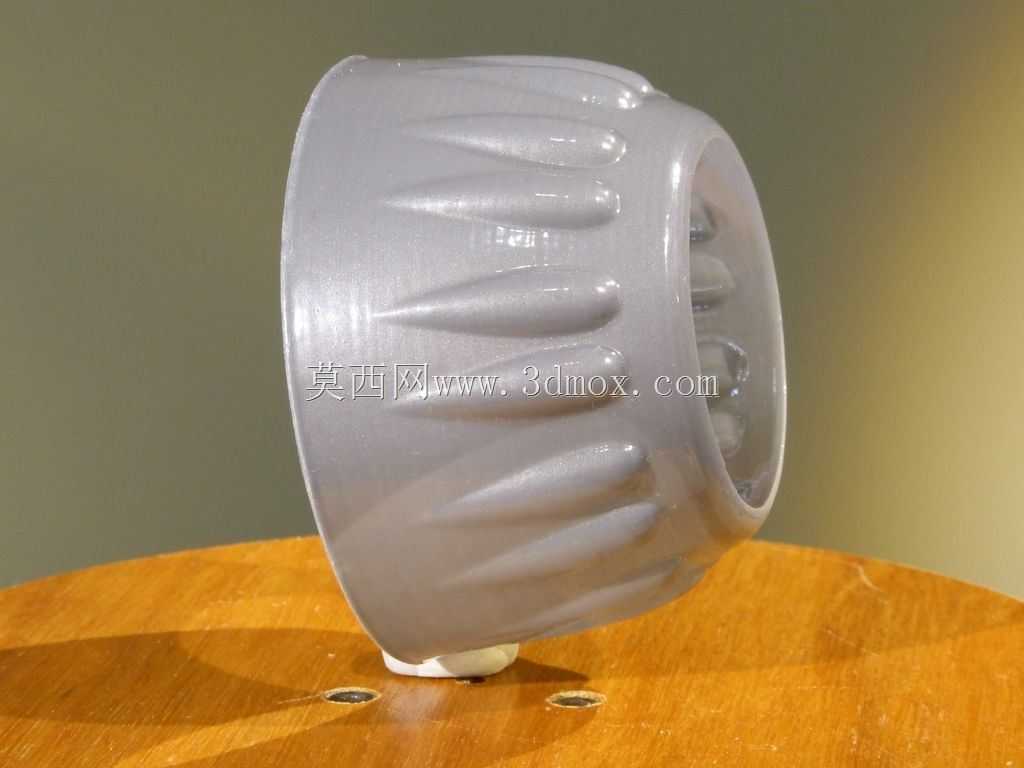

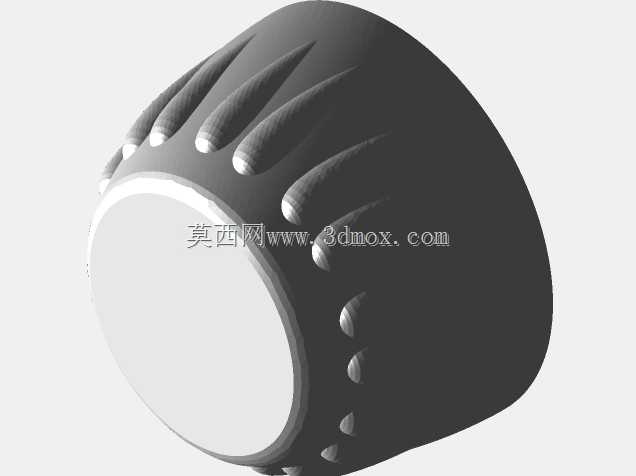

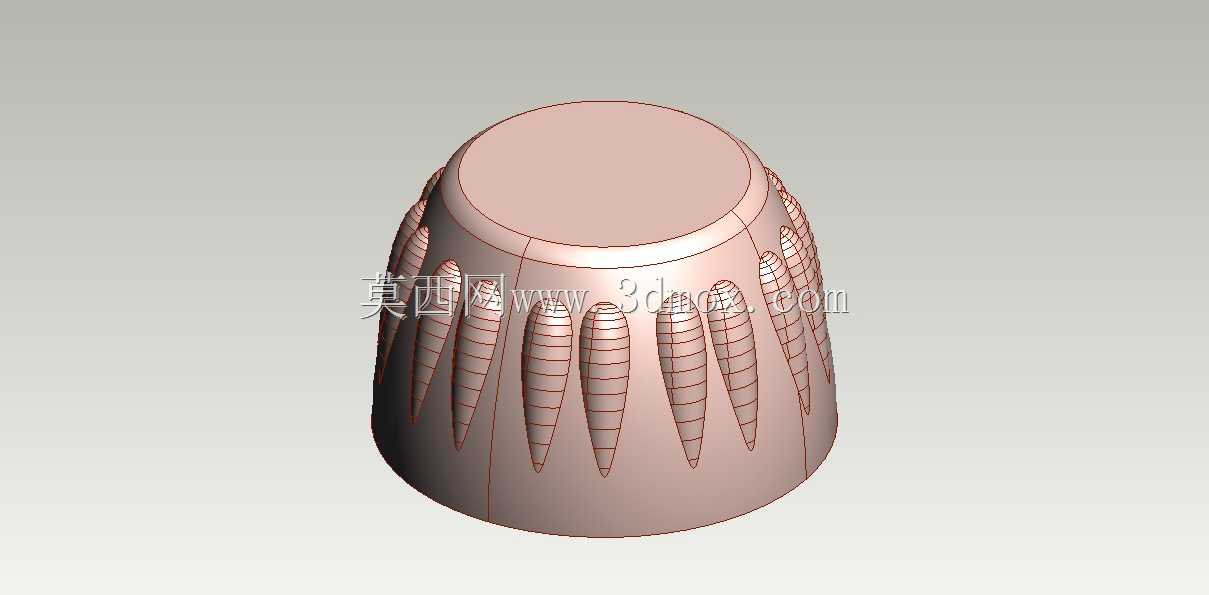

这款整流罩主要面向RC固定翼航模的仿真改装场景，适配模拟九缸径向发动机的机头安装需求，在航模飞行过程中承担梳理机头气流、降低飞行阻力的核心作用，同时还原星型发动机的外观特征，提升航模的仿真还原度。设计阶段优先考虑了F3A类像真机的安装匹配性，整体采用回转对称结构，最大外径设定为64mm，可适配多数15-20cc排量级航模的机头安装座，底部预留的定位凸台可直接卡入航模前防火板的定位孔，无需额外制作转接支架，降低航模玩家的改装工作量。外表面的凸起结构完全对应九缸径向发动机的气缸排布逻辑，每个气缸位置设置两处凸起造型，分别模拟气缸散热片与摇臂盖的外形轮廓，凸起的高度控制在3mm以内，既保证外观仿真度，又不会额外增加过多飞行阻力，同时避免凸起过高在起降过程中发生磕碰损坏。内壁做了等厚处理，壁厚均匀控制在1.8mm，适配FDM熔融沉积3D打印工艺，打印过程中无需添加过多支撑结构，仅需在底部定位凸台位置添加少量易拆除支撑即可，使用ABS耗材打印时可通过丙酮熏蒸做表面光滑处理，进一步降低飞行时的空气摩擦阻力。安装边界方面，整流罩的内凹深度为42mm，可完全容纳航模的桨座、整流帽以及发动机前盖突出部分，不会与螺旋桨桨根发生运动干涉，边缘做了R1.5的圆角过渡，既避免锐边在安装过程中划伤操作人员，也能优化气流沿罩体流动的附着效果，减少紊流产生。实际装机测试时，这款整流罩可将航模机头部位的压差阻力降低约12%，同时在侧飞、筋斗等特技动作过程中，对称的外形结构不会带来额外的偏航力矩，保证飞行姿态的稳定性，仿真的气缸造型在地面静态展示时也能高度还原老式星型发动机航模的视觉效果，兼顾气动性能与外观表现。
