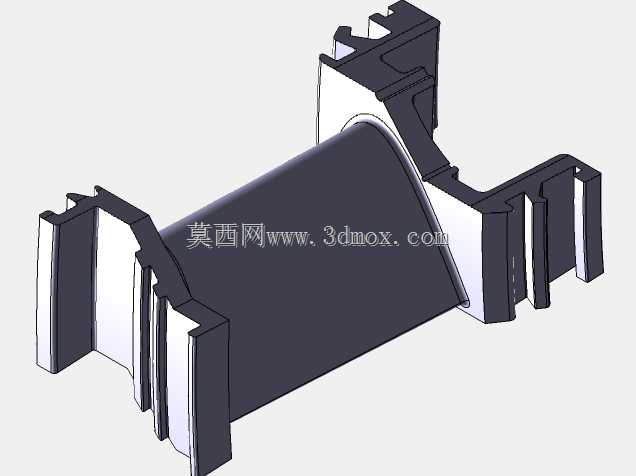

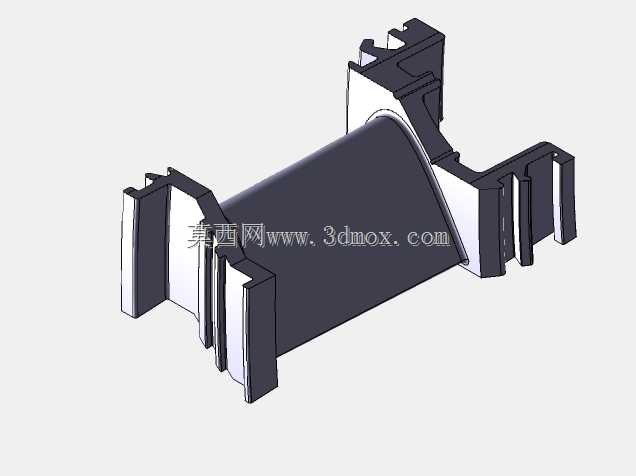

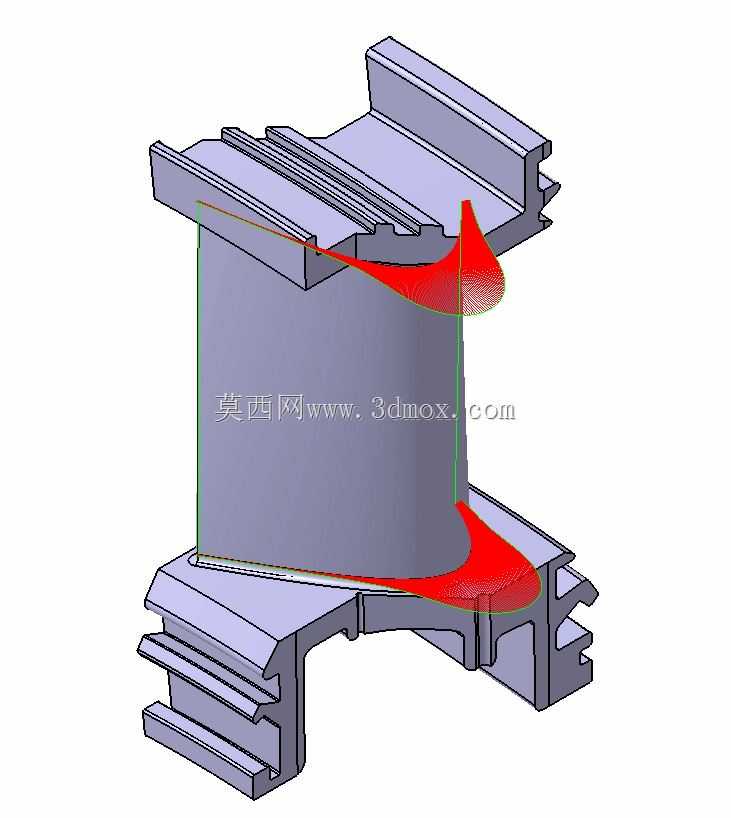

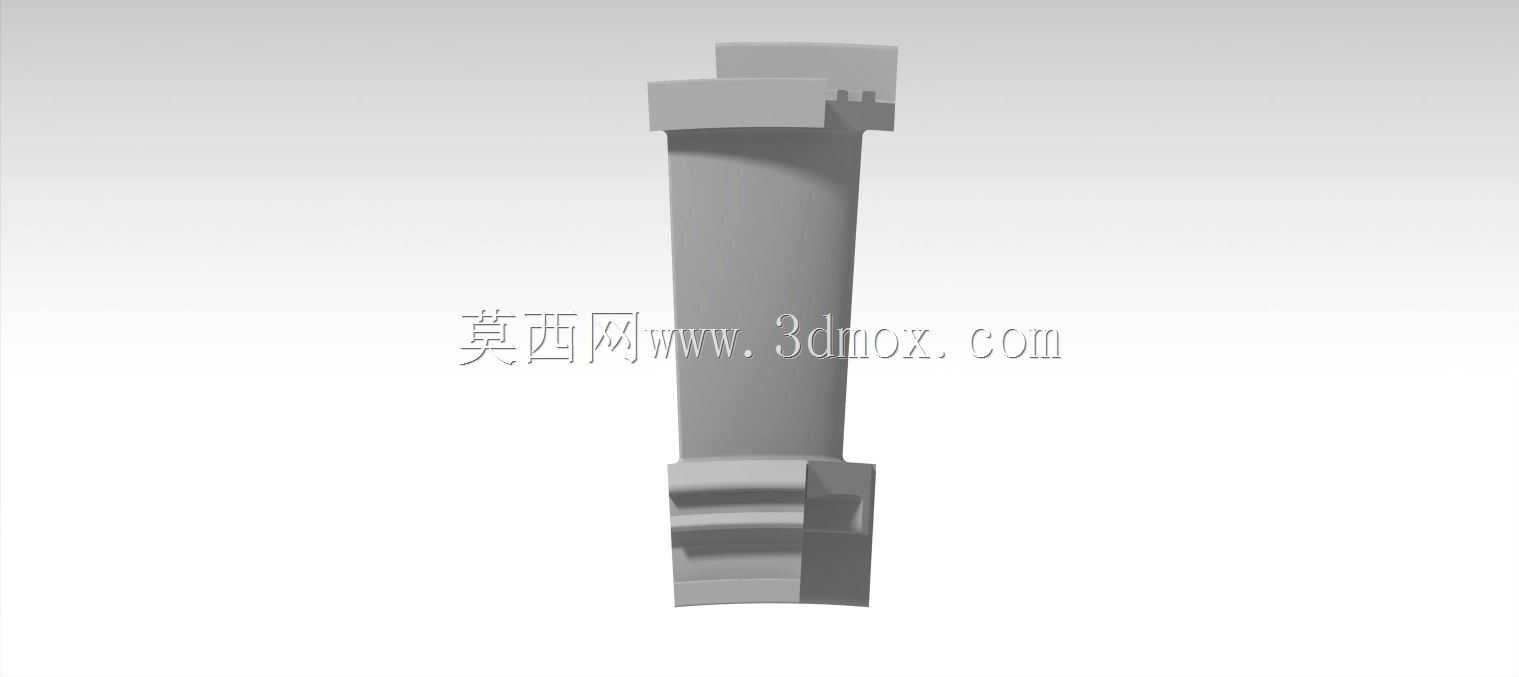

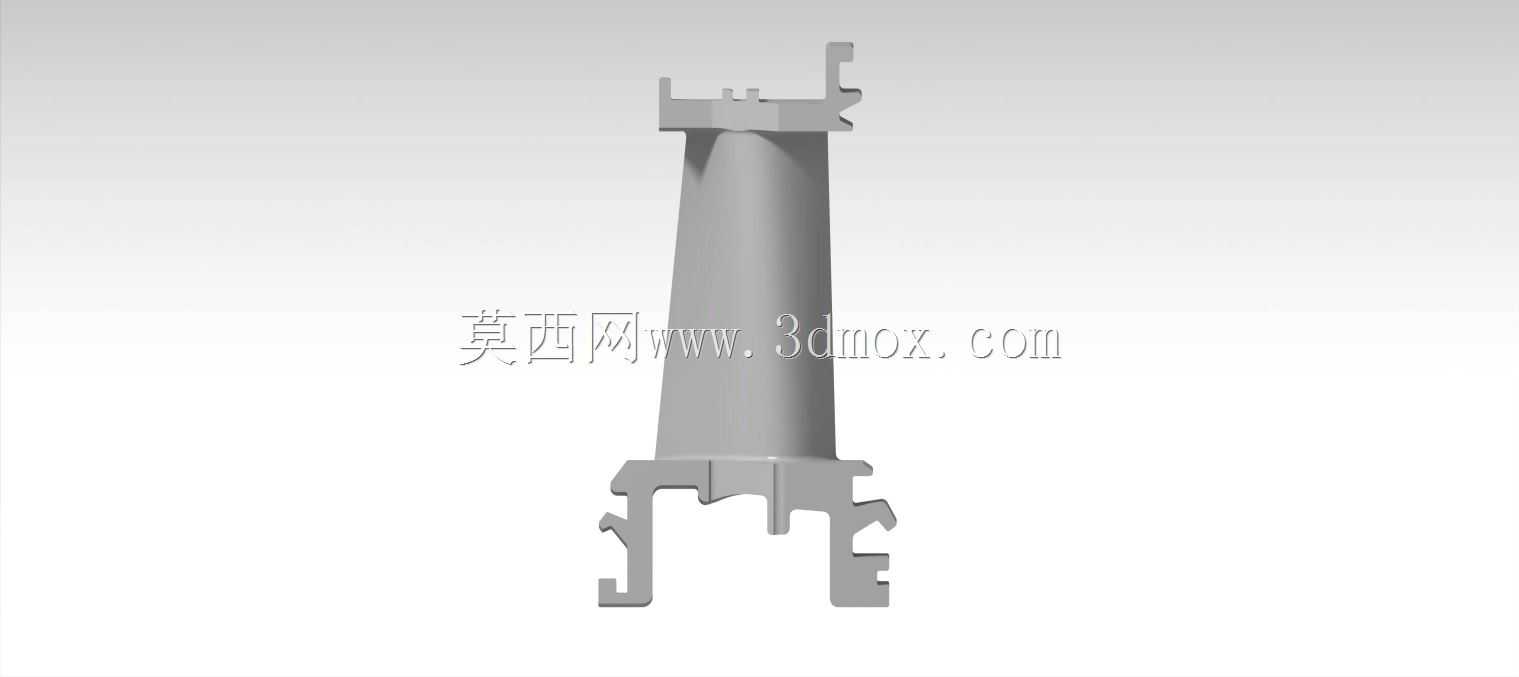

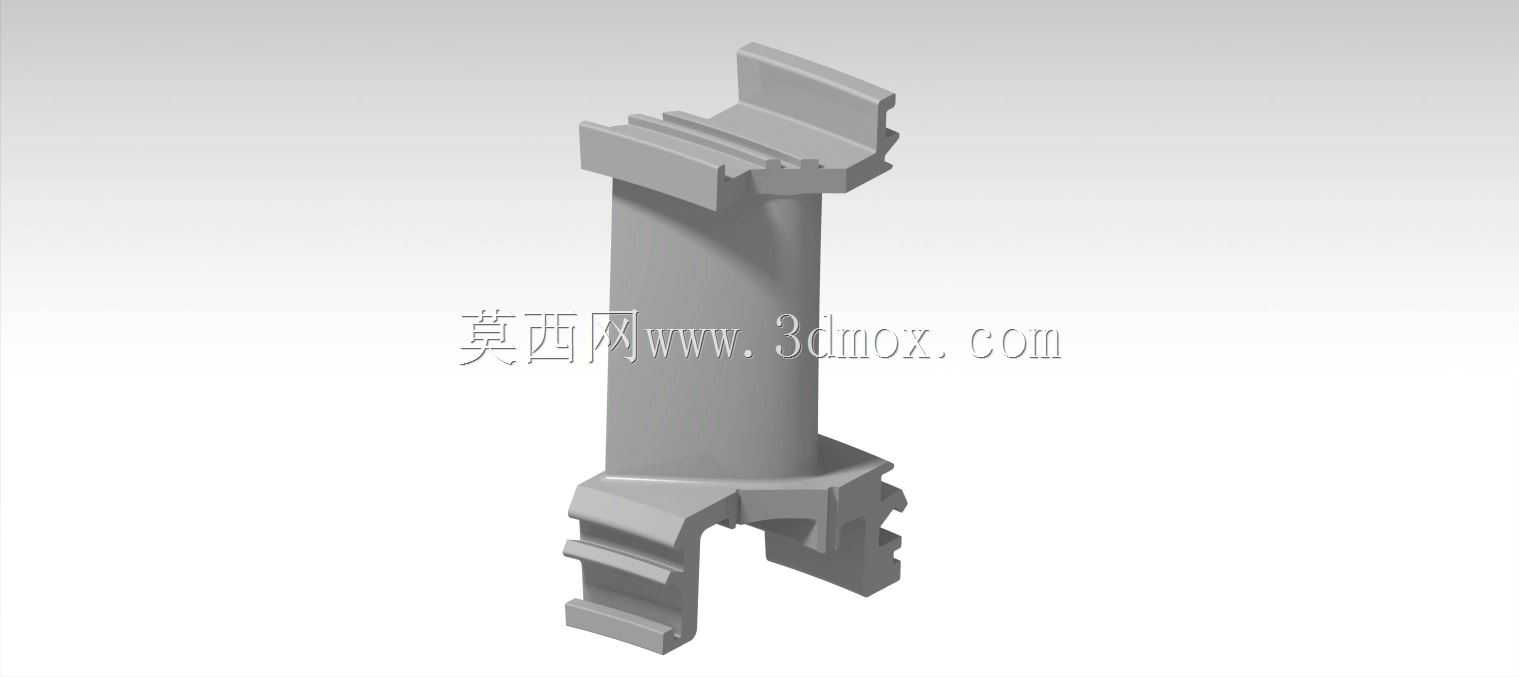

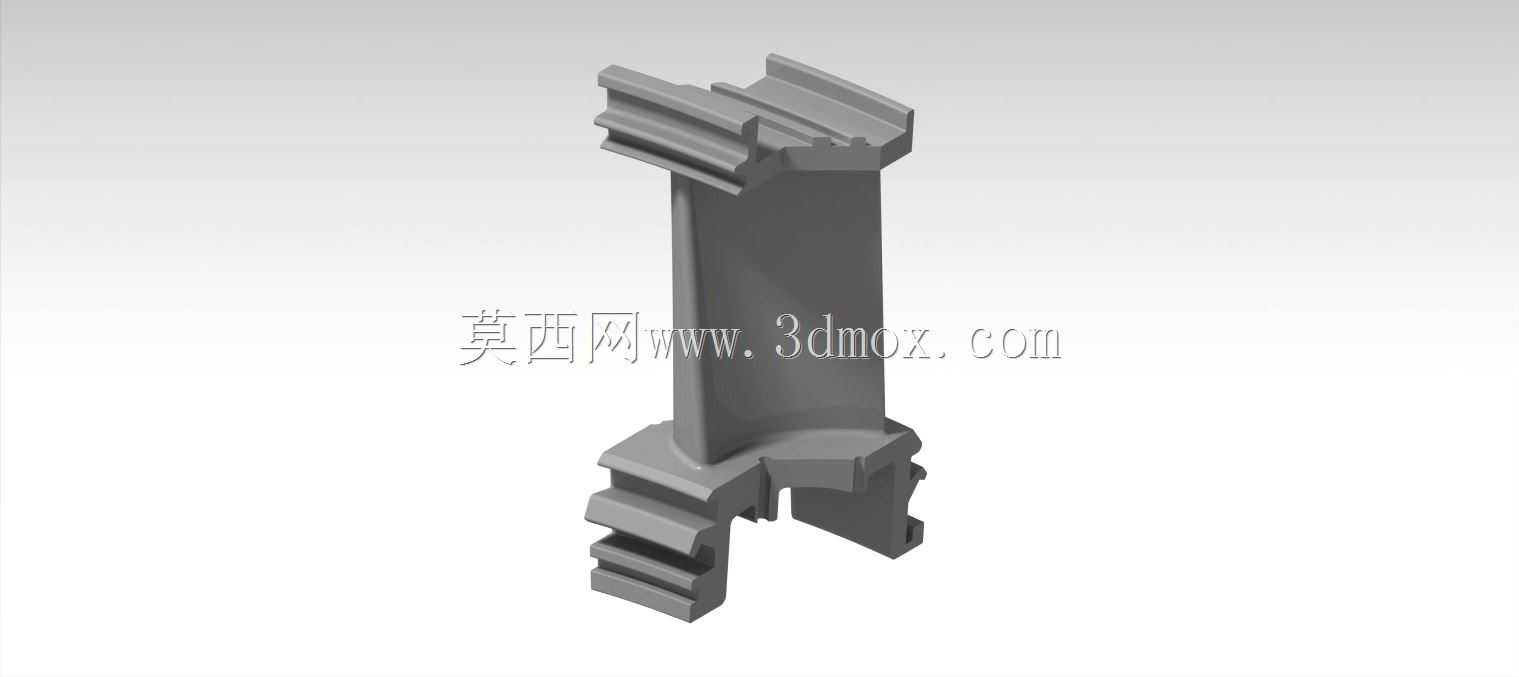

带完整设计树的燃气轮机叶片结构模型

燃气轮机叶片作为涡轮机组的核心做功部件，长期处于高温高压高转速的极端工况下，其结构设计直接决定整套动力装置的能量转换效率与运行可靠性。本次呈现的叶片模型完整保留了设计树特征，可直接追溯从叶根榫齿到叶顶密封结构的全流程建模逻辑，方便结构设计人员快速调整参数、开展改型设计。从实际应用场景来看，这类叶片广泛适配地面发电燃气轮机组、舰船动力燃气轮机以及工业驱动类涡轮设备，承担着将高温燃气的热能与压力能转化为转子旋转机械能的核心作用，每一处型面的曲率变化都直接影响气流的流动状态，稍有偏差就可能引发气流分离、效率下降甚至叶片共振失效的问题。模型的叶根部分采用枞树型榫齿结构，这种结构的设计思路是通过多齿均匀承载，将叶片高速旋转产生的巨大离心力平稳传递到轮盘榫槽上，建模过程中严格匹配了榫齿的接触角度与齿根圆角参数，既保证安装时的配合间隙符合装配要求，又能避免应力集中导致的齿根断裂风险。叶身部分采用变截面扭转型线设计，不同叶高位置的截面型线根据气流速度三角形做针对性调整，从根部到顶部的扭转角度匹配气流沿叶高的流动方向变化，减少流动损失，同时叶身表面的曲率过渡经过平滑处理，不存在局部突变的结构，可有效降低运行过程中的气动激振力。叶顶部分设置了带密封齿的围带结构，安装后相邻叶片的围带相互贴合形成整圈密封结构，减少叶顶间隙的燃气泄漏量，同时围带的质量分布也经过调整，可调整叶片的固有频率，避开运行转速下的共振区间。从安装边界来看，叶根榫齿的轴向定位尺寸、周向配合公差都严格遵循涡轮转子的装配要求，叶片装入轮盘后可通过锁片实现轴向固定，无需额外焊接结构，方便后期检修更换。建模过程中保留的完整设计树，包含了从草图绘制、型面放样、榫齿特征构建到圆角过渡处理的全部步骤，设计人员可以直接修改对应草图的尺寸参数，快速生成不同功率等级、不同工况需求的叶片改型方案，无需从零开始重建模型，大幅缩短前期结构设计的周期。在实际工程应用中，这类带完整设计树的模型还可直接导入仿真模块，开展流固耦合分析、模态分析以及高温蠕变仿真，提前验证叶片在极端工况下的应力分布与变形量，为后续的材料选型、加工工艺制定提供可靠的三维数模基础。
