FatShark700TVL FPV航拍摄像头结构设计

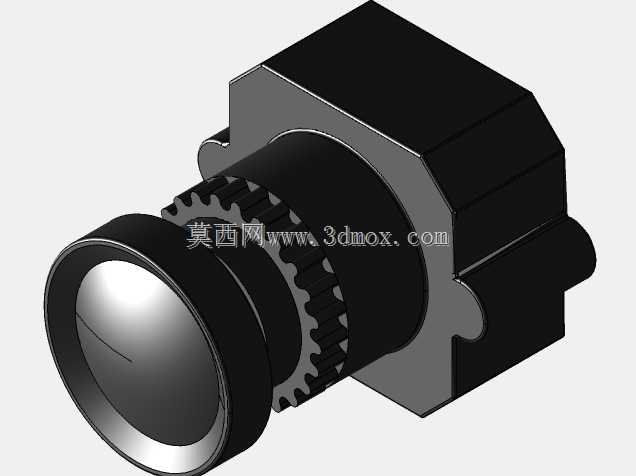

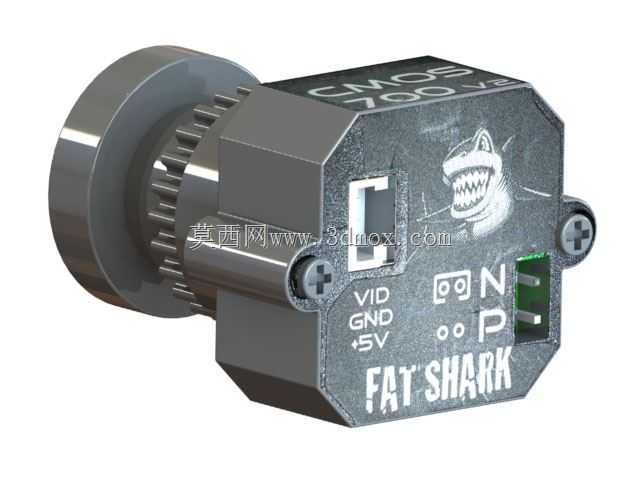

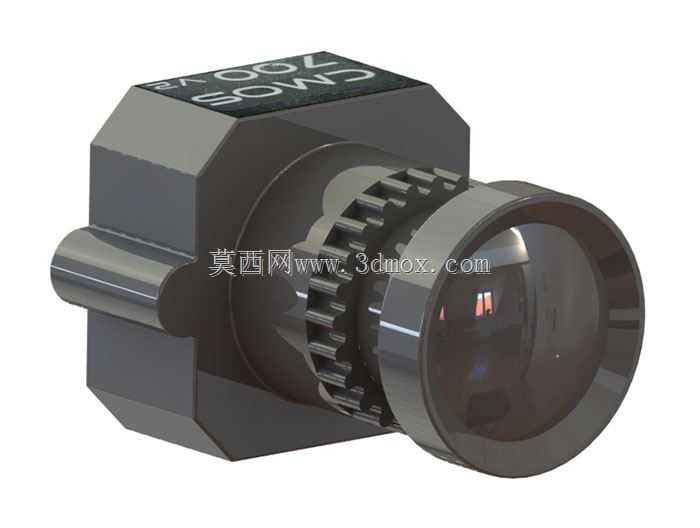

这款FPV专用摄像组件，核心面向穿越机、固定翼航模的第一视角飞行场景设计，同时也可适配小型巡检机器人、窄空间视觉检测设备的图像采集需求，作为前端视觉采集终端承担实时画面回传的核心功能。从结构设计逻辑来看，整体采用一体化切削感的方型机身主体，前端衔接带调焦齿圈的镜头模组，侧方预留出线位与安装定位凸台，完全围绕航模类设备紧凑安装、轻量化、抗震动的实际使用需求做布局。镜头部分的齿圈结构做了等距防滑齿设计，方便装机后不用拆解外壳就能手动调整焦距，适配不同拍摄距离的画面清晰度需求，镜头外圈做了加厚的防撞凸缘，能在航模发生轻微擦碰时优先承接冲击力，避免直接损伤镜片与内部调焦螺纹。机身主体的六面安装基准做了平面度公差约束，不管是采用双面胶粘贴、扎带绑定还是螺丝锁附的安装方式，都能保证镜头光轴与飞行器航向的平行度，避免出现画面倾斜的问题。侧方的出线位做了圆弧过渡的出线槽，能减少飞行震动过程中线材外皮的磨损，同时预留的线材弯折空间足够，不会因为装机时的线材拉扯导致内部焊盘脱开。安装边界上，整体外形控制在极小的尺寸范围内，方型机身的对边宽度适配主流航模摄像头安装座的通用孔距，不需要额外做转接件就能直接替换同规格的其他FPV摄像头，镜头突出机身的长度也做了控制，不会和航模的前机壳、桨叶保护圈产生运动干涉。内部腔体的布局围绕CMOS感光板、镜头底座的同轴度做定位设计，镜头底座和机身主体的配合采用小间隙公差配合，保证光轴和感光面的垂直精度，避免出现画面边角虚焦的问题。外壳的边角都做了小倒角处理，既减少了装机时的尖锐边角划伤线材或操作人员的风险，也能在结构受力时减少应力集中，提升飞行震动下的结构强度。整个组件没有多余的冗余结构，所有外部特征都服务于安装、调焦、防护的实际功能，完全贴合航模设备对视觉组件重量、尺寸、可靠性的严苛要求，做结构选型时可以直接参考其安装尺寸做机架适配，建模时也能直接复用其镜头调焦结构、安装定位的设计思路，用到其他小型视觉采集设备的结构设计中。
