小型无人机CCW转向螺旋桨动力组件

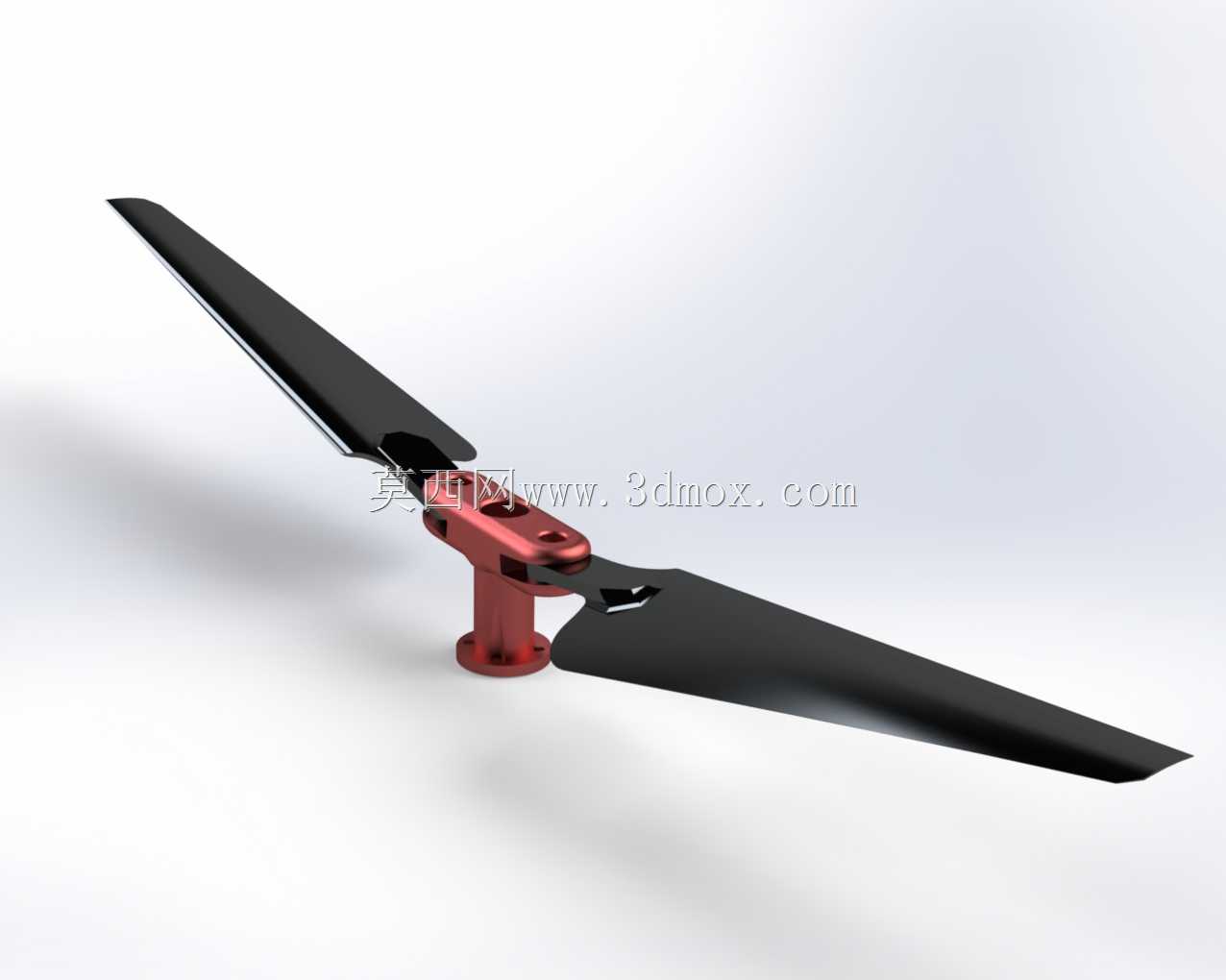

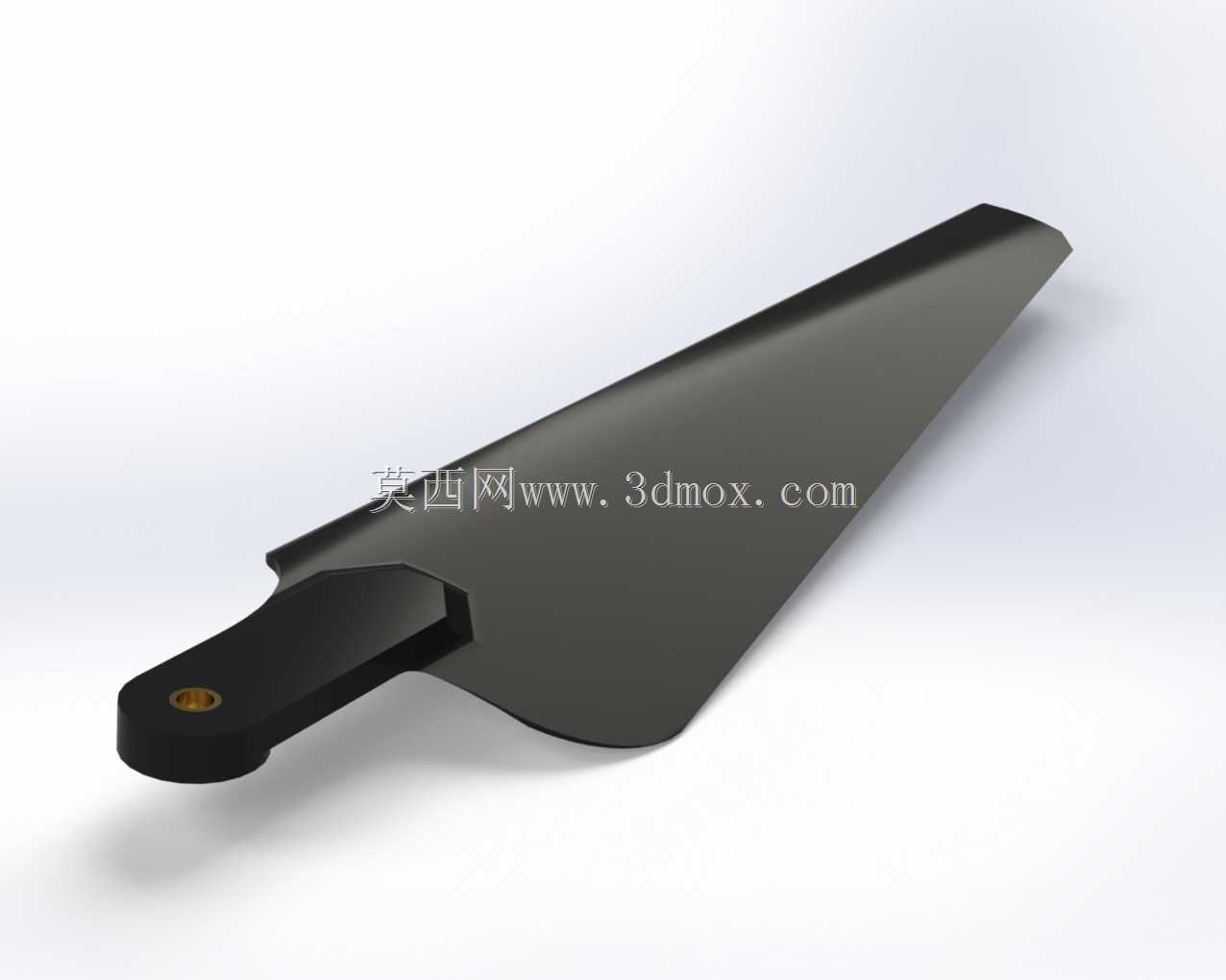

这套螺旋桨组件主要面向小型多旋翼无人机的动力输出场景，适配15英寸级别的旋翼安装位，对应CCW逆时针转向的动力轴位，在四轴、六轴等多旋翼布局中承担对应机位的升力提供与姿态调整功能。实际作业中，这类螺旋桨组件直接决定无人机的悬停稳定性、载荷能力与续航表现，不管是航拍测绘、小型物资投送还是低空巡检类的无人机机型，都需要匹配对应转向、尺寸的螺旋桨组件才能保证动力输出的平衡。从结构设计来看，桨叶采用低阻翼型剖面，从根部到梢部有连续的扭转角过渡，能在不同转速区间下保持较高的气动效率，减少桨尖涡流带来的能量损耗，桨叶表面做了流线型修型，高速旋转时能降低气动噪声，同时减少紊流对飞行姿态的干扰。桨毂部分采用分体式夹装结构，通过中心安装孔与电机输出轴配合，夹装面做了防滑纹理处理，配合紧固件可以牢牢夹紧桨叶根部，避免高速旋转时出现桨叶松脱、移位的问题，安装时只需要对准电机轴的定位平面，锁紧固定螺丝即可完成装配，不需要额外的转接配件。设计过程中是基于现有成熟的15英寸旋翼安装边界做的逆向建模，通过卡尺对实物各部位尺寸做了逐一测量，保证桨叶的弦长、扭转角、安装孔位、桨毂高度等参数和实物完全匹配，建模时特意还原了桨叶的翼型曲面弧度，以及桨毂部位的减重槽、安装孔倒角等细节，不管是用来做无人机的整机装配干涉检查，还是做动力系统的仿真模拟，都能直接调用。安装边界上，这套组件的中心安装孔适配常用的小型无人机电机输出轴尺寸，桨毂的高度控制在合理范围，不会和电机顶部的锁紧结构、机臂上的走线结构产生干涉，两片桨叶展开后的回转直径严格控制在15英寸级别，相邻机臂的螺旋桨在旋转时不会出现打桨的问题，桨叶根部的夹持厚度匹配常规夹装式桨夹的开口尺寸，不需要额外修改桨夹结构就能直接装配。实际使用中，这类CCW转向的螺旋桨需要和同尺寸CW转向的螺旋桨配对使用，在飞控的动力匹配设置中，对应机位的电机转向要和螺旋桨转向一致，才能保证升力方向向上，同时抵消旋翼旋转带来的反扭矩，维持整机的姿态稳定。建模时对桨叶的重心位置也做了对应还原，能直接用于螺旋桨的动平衡仿真分析，帮助设计人员提前预判高速旋转时的振动问题，优化桨叶的配重设计，减少飞行时的机体振动，提升航拍画面的稳定性以及飞控传感器的测量精度。
