小型四旋翼飞行器机架结构设计方案

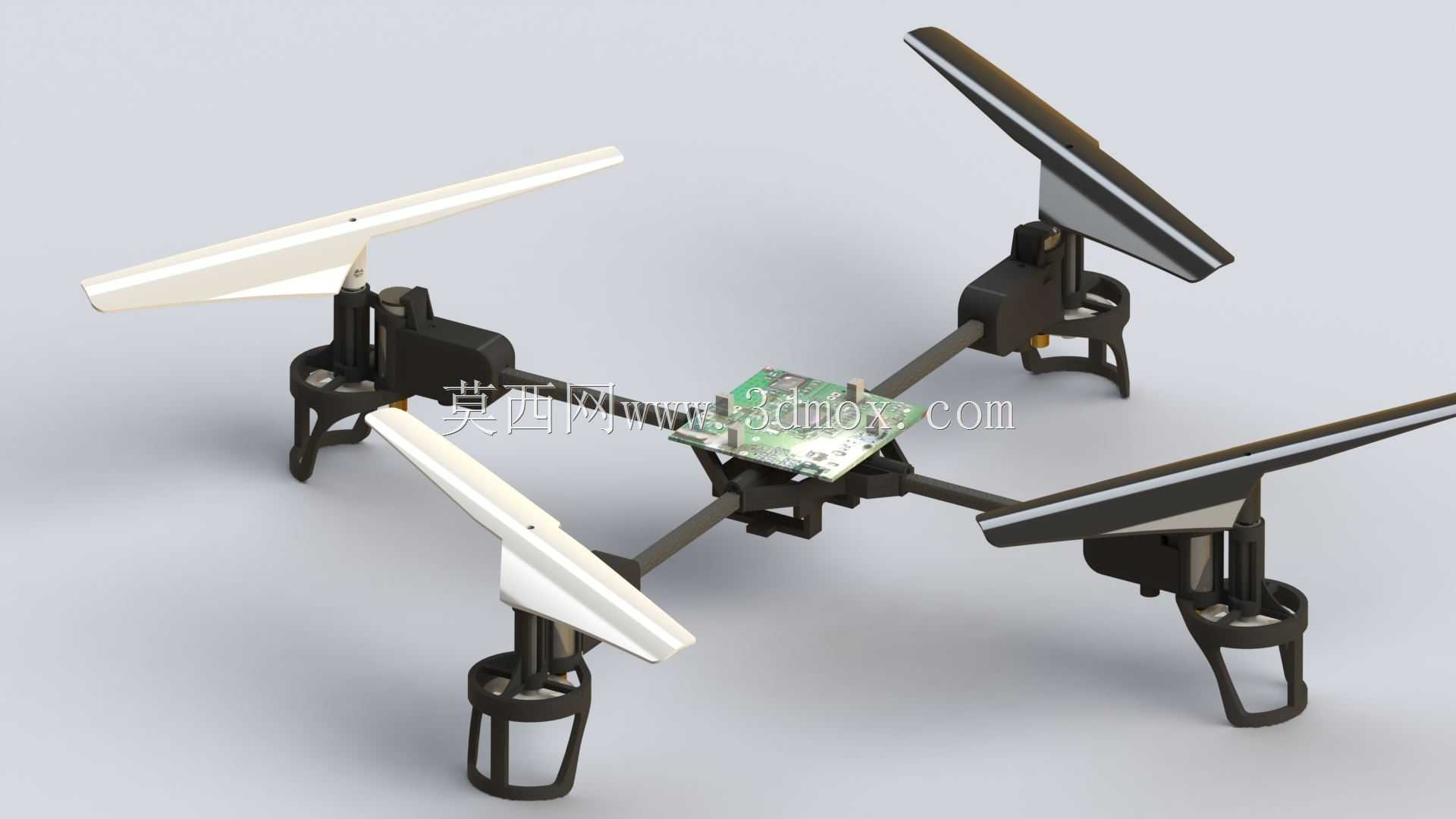

这套小型四旋翼机架结构，主要面向室内近距航拍、教学实验、轻量载荷巡检这类对起降空间要求严苛的应用场景，整体采用X型旋翼布局，相比十字布局能在相同轴距下获得更均衡的升力分布，同时降低前飞时的正面风阻。机臂采用等长碳纤维复合管材加工，四个机臂与中心飞控安装座采用快拆式卡扣连接，日常收纳时可快速拆卸机臂减小携带体积，卡扣处设计有定位销与防松胶圈，能避免飞行过程中机臂受振动出现松脱偏移。中心安装座预留了标准飞控板安装孔位，孔位间距兼容主流开源飞控的安装尺寸，安装面做了0.2mm的下沉台阶设计，飞控板安装后可与机架表面齐平，避免接线时插头与机架产生干涉。旋翼采用两叶式低雷诺数翼型设计，翼尖做了切角处理，能降低高速旋转时的翼尖涡流噪声，同时提升小油门状态下的升力效率，每个旋翼下方集成了一体式保护脚架，脚架底部做了圆弧过渡，硬着陆时可通过自身形变吸收冲击能量，避免机臂或者飞控板直接受撞击损坏。机架的重心设计严格落在四个旋翼的几何中心位置，电池安装位设置在中心座下方的滑轨上，可根据搭载的载荷重量前后滑动调整电池位置，修正整机重心偏移，保证飞行时的姿态稳定。电路走线全部沿机臂内部的中空通道布置，外露部分设计有走线卡扣固定，避免飞行时线材晃动干扰旋翼转动，同时减少线材外露带来的风阻增量。旋翼与电机的安装座设计有角度微调槽，可根据实际飞行测试的动力输出情况，微调旋翼的安装倾角，优化前飞与侧飞时的姿态响应速度。整套结构的安装边界充分考虑了常用配件的适配性，中心座上方预留了小型摄像头、图传模块的安装空间，脚架高度足够搭载10g以内的轻量任务载荷，不会出现起降时载荷刮蹭地面的问题。机臂的管材壁厚经过受力校核，在满足抗扭、抗弯强度要求的前提下尽可能做薄处理，有效降低整机自重，提升续航表现，各个连接部位的圆角处理全部做了应力释放优化，避免长期受振动出现应力集中导致的结构断裂问题。
