带载荷舱的四旋翼飞行器结构设计方案

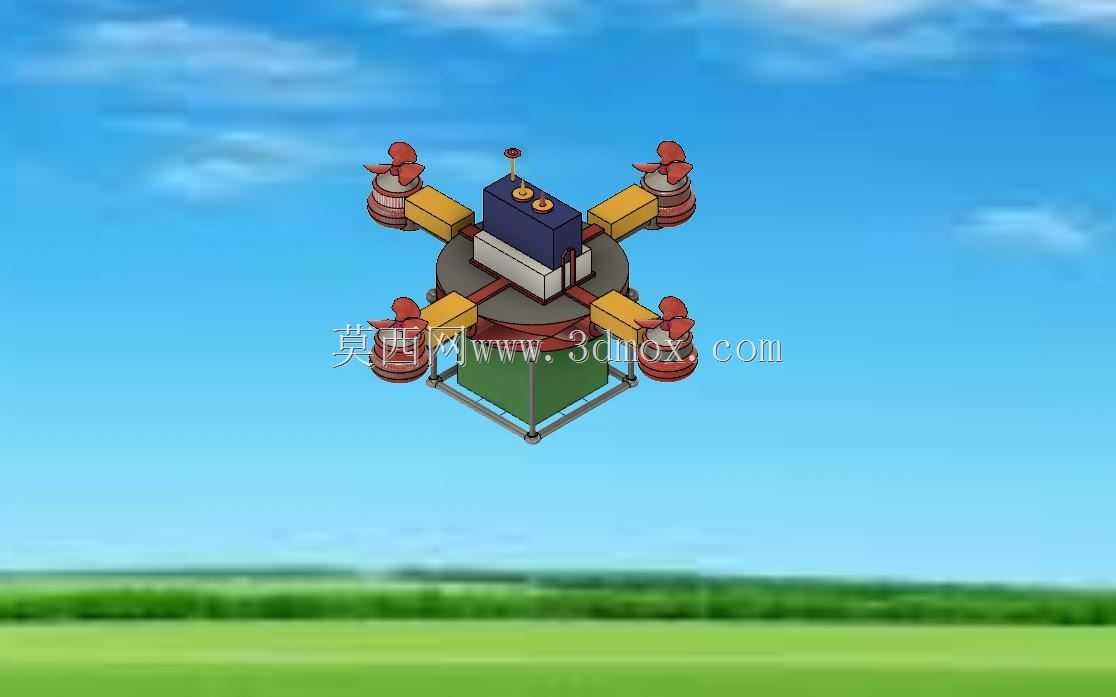

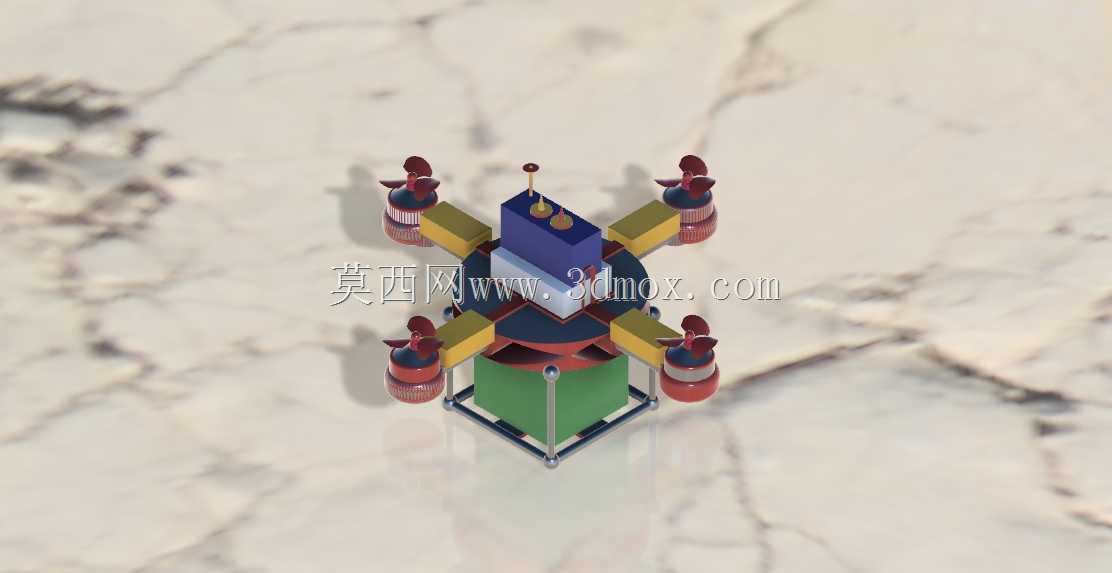

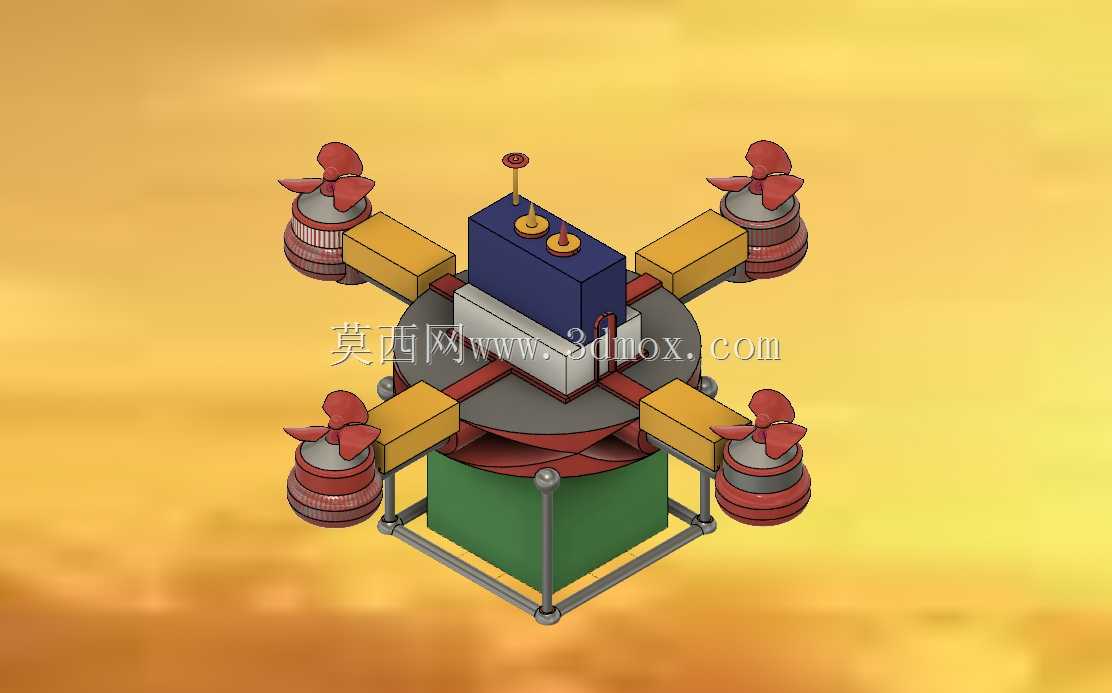

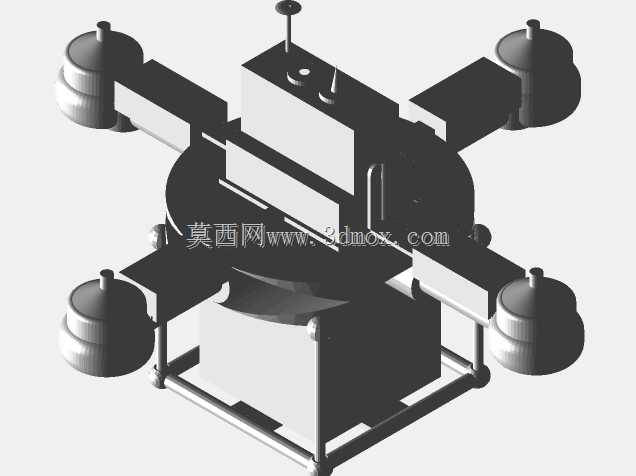

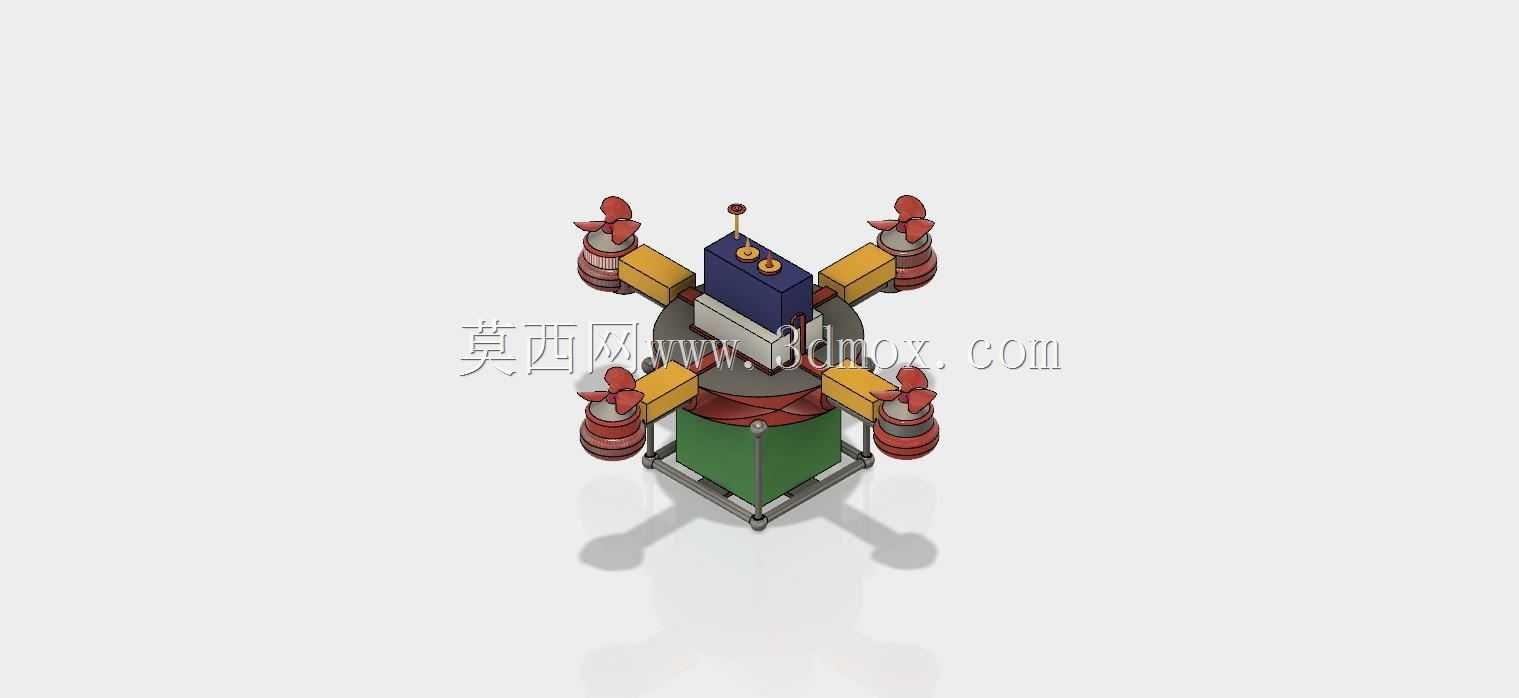

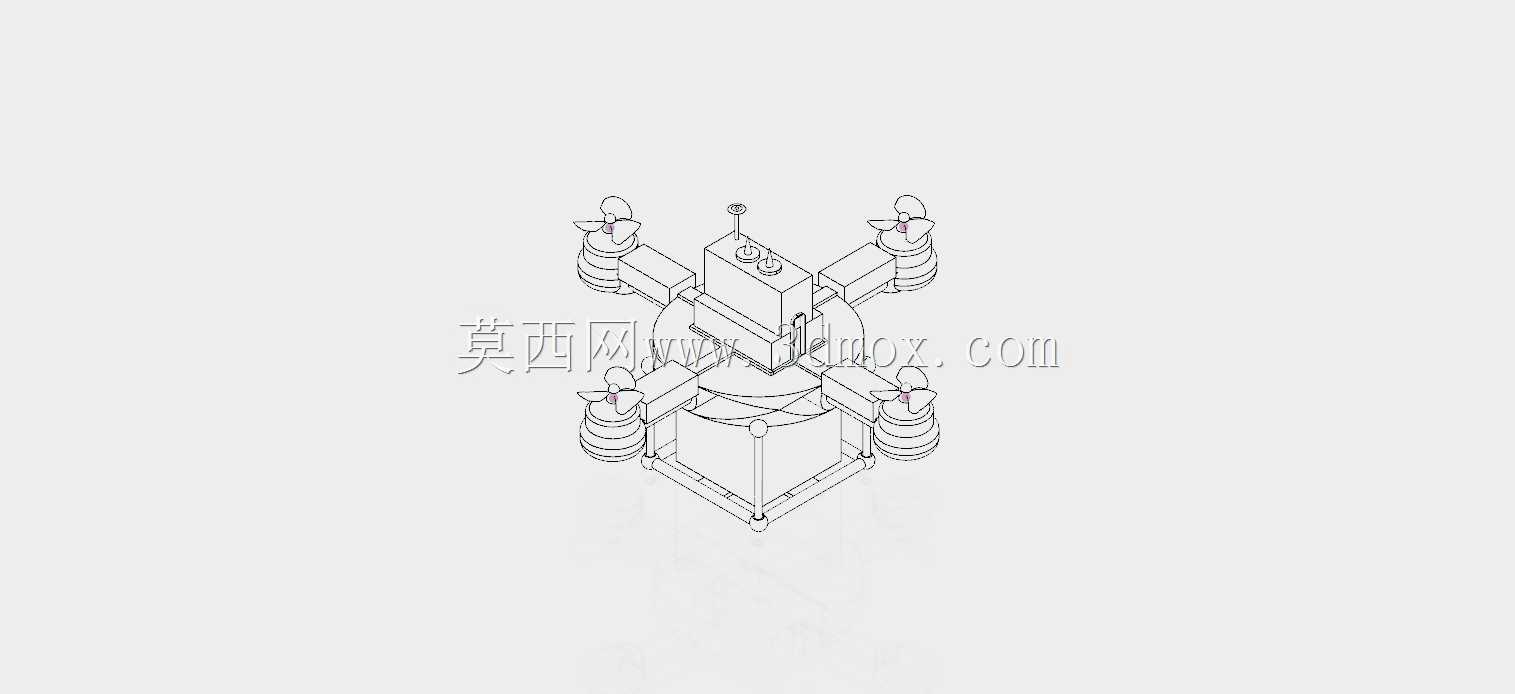

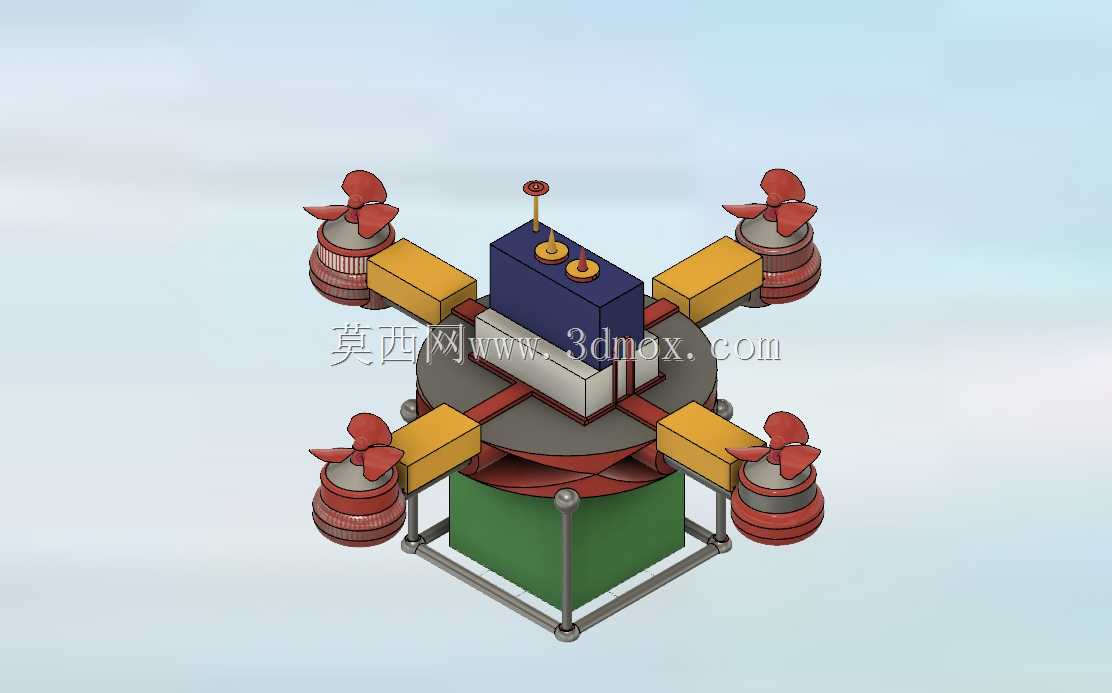

这款四旋翼结构的设计核心围绕小载荷稳定运输场景展开，可适配园区小件物资转运、近程低空巡检、户外作业辅助等实际工况，区别于消费级航拍无人机的轻量化取向，整体结构优先保障载荷承载能力与飞行稳定性。从布局逻辑来看，四个旋翼动力单元采用十字对称分布，每个动力单元通过独立机臂与中心承载台连接，机臂采用等长设计确保旋翼旋转平面处于同一水平面，抵消飞行过程中的偏航力矩，中心承载台采用分层堆叠结构，从上至下依次布置飞控模块安装位、电子调速器安装腔、电池固定槽以及底部载荷舱，各功能区之间预留足够的走线空间与散热间隙，避免不同模块之间产生电磁干扰或热量堆积。底部载荷舱采用框架式围合结构，四周设置金属防护栏，既能够对搭载的载荷形成物理防护，避免飞行过程中磕碰剐蹭，也不会额外增加过多结构重量，载荷舱与中心台之间采用快拆式连接结构，可根据实际作业需求更换不同容积的载荷舱，适配不同尺寸的搭载物件。动力单元的安装座设置有微小的倾角调节余量，装配时可根据实际动平衡测试结果微调旋翼倾角，抵消不同电机之间的性能差带来的飞行偏移问题，旋翼桨叶采用涵道式防护结构，外层设置环形保护罩，既能够提升桨叶工作时的气流效率，也能避免低空飞行时桨叶触碰障碍物造成损坏。从安装边界来看，机臂末端的旋翼保护罩最大外沿构成整机的最大轮廓尺寸，中心台的安装孔位按照通用飞控硬件的标准孔距设计，可直接适配市面上主流的开源飞控与电调配件，无需额外进行打孔改装。电池安装位设置有弹性绑带固定结构，可适配不同容量的锂聚合物电池，满足不同续航需求的作业场景，底部起落架采用四点支撑结构，支撑脚高度预留足够的离地间隙，确保降落时底部载荷舱不会直接接触地面，同时起落架采用弹性材质制作，可吸收降落时的冲击载荷，避免刚性冲击传递到中心台的电子元件上。整体结构的重量分配经过严格校核，四个机臂的重量误差控制在极小范围内，整机重心落在中心承载台的几何中心位置，确保飞行过程中各个动力单元的出力均匀，降低不必要的动力损耗，提升飞行续航表现。
