双列角接触密封轴承三维结构设计

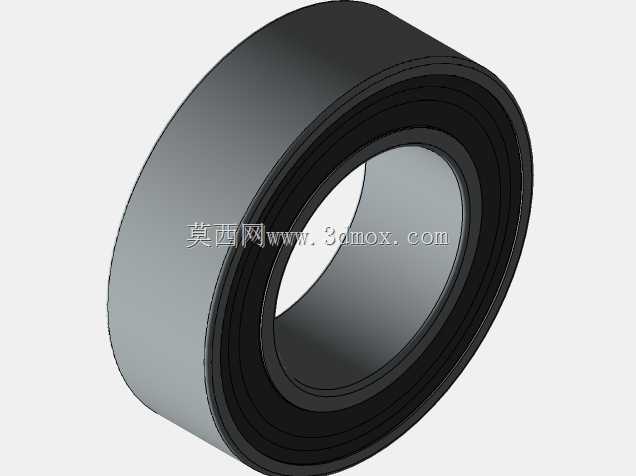

　　在各类需要同时承受径向载荷与双向轴向载荷的传动场景中，双列角接触球轴承是应用极为广泛的旋转支承部件，从机床主轴、泵类设备的转子支承，到减速机、输送设备的转轴定位，这类轴承的结构合理性直接决定了整套传动系统的运行精度与服役寿命。本次呈现的双列角接触密封轴承结构，在设计阶段充分考虑了实际工况中的安装边界、载荷承载需求与防护性能，相较于单列角接触轴承，双列结构相当于将两组背对背安装的角接触轴承整合为一体，无需现场调整配对间隙，安装便捷性大幅提升，同时能承受更高的倾覆力矩，适合轴系刚性要求较高的应用场景。从结构细节来看，该轴承采用双侧带防尘盖的密封结构，密封盖与内圈外径之间保留合理的迷宫间隙，既可以阻挡外界粉尘、

　　切削液等杂质进入轴承内部滚道，避免滚动体与滚道出现磨粒磨损，又不会因为密封接触产生过大的摩擦温升，适合中等转速下的长期连续运行。轴承的内外圈滚道采用符合接触角设计的弧形曲面，接触角的取值经过载荷匹配计算，能够在径向承载的同时，提供足够的双向轴向支承刚度，避免轴系运行过程中出现轴向窜动，保障传动部件的啮合精度。滚动体采用成组对称排布的钢球结构，通过保持架实现均匀分隔，避免滚动体之间出现直接接触摩擦，降低运行过程中的发热与磨损，保持架的兜孔间隙经过合理设计，既可以约束滚动体的运动轨迹，又能预留足够的润滑脂存储空间，保障轴承全生命周期内的润滑效果。从安装边界尺寸来看，该轴承的内圈孔径、外圈外径与宽度尺寸均符合通用轴承的安装尺寸规范，

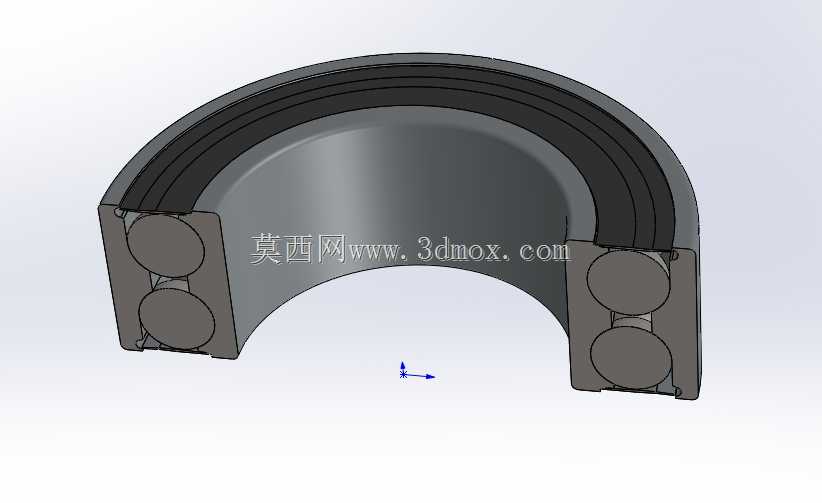

　　能够直接适配对应规格的轴承座与轴颈配合面，设计时严格控制了内外圈的倒角尺寸，既可以避免安装时出现棱边卡滞，又能保证轴肩与座孔的定位端面能够紧密贴合轴承端面，实现可靠的轴向定位。在实际选型应用中，这类双列密封角接触轴承尤其适合粉尘较多、维护不便的工况，比如农业机械、输送设备、中小型电机的转子支承，自带的密封结构可以在出厂时预填足量的润滑脂，用户安装后无需定期补充润滑，大幅降低设备的维护工作量。建模过程中对轴承的各部件配合关系做了精准还原，包括密封盖与外圈的卡合结构、保持架与滚动体的配合间隙、内外圈滚道的曲率参数，都按照实际加工的工艺要求进行了结构呈现，既可以用于设备装配阶段的干涉检查，也能作为轴承选型阶段的结构参考，

　　帮助设计人员快速核对安装空间、评估载荷承载匹配度，避免出现选型错误导致的轴系故障。需要注意的是，这类轴承在安装时不能通过敲击滚动体传递压装力，需要通过专用工装分别对内圈、外圈施加均匀的压装力，避免滚道出现压痕影响旋转精度，建模时也特意还原了内外圈的安装基准面，方便设计人员在装配体中快速添加配合约束，模拟实际安装状态下的轴系支承效果。
