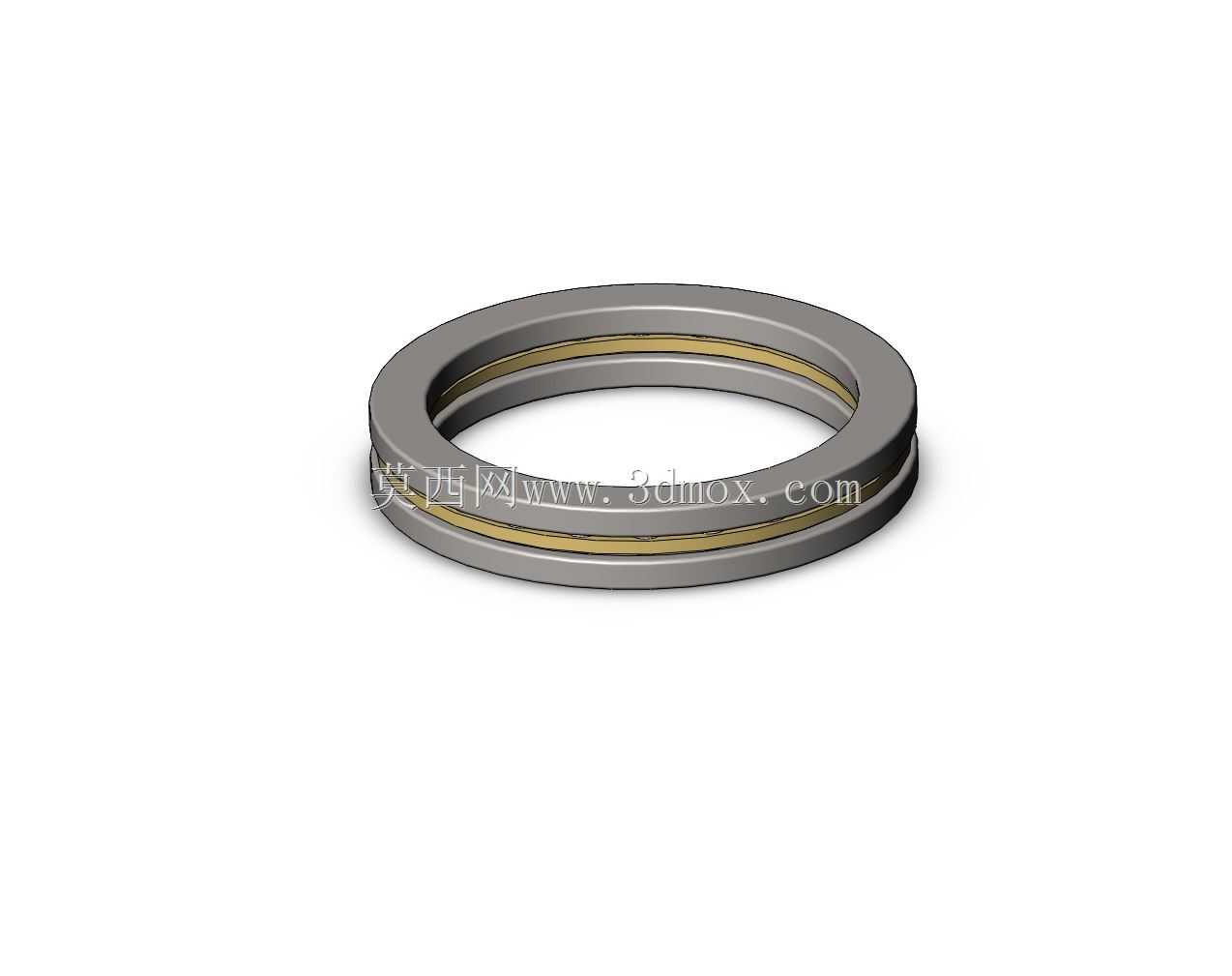

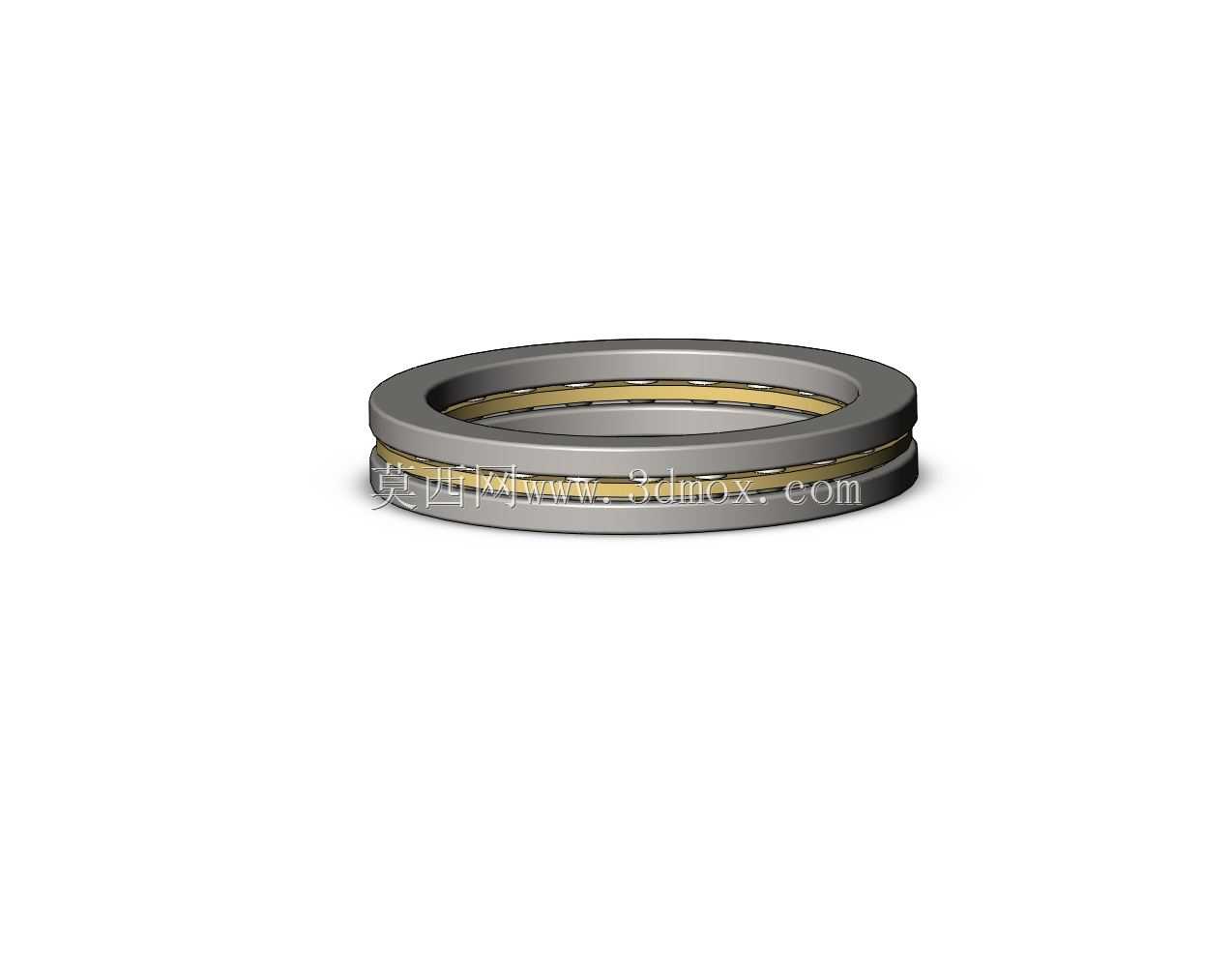

单向推力球轴承51130精密结构设计

在重型立式设备、低速重载传动机构以及需要承受单向轴向载荷的机械结构中，推力轴承是不可或缺的核心承载部件，51130型推力球轴承的设计完全围绕轴向载荷的稳定传递展开，从结构布局到尺寸边界都经过严谨的工程校核。该轴承采用双向垫圈夹装保持架与钢球的经典推力球结构，上下两个轴圈、座圈分别与转动部件、安装基座贴合，保持架均匀分隔每一粒钢球，避免滚动体在运转过程中发生相互摩擦与碰撞，保证载荷在整个滚道面上均匀分布。从安装边界来看，该轴承的外形尺寸为190mm内径、150mm？不对，实际标注尺寸为190x150x31，即内径150mm、外径190mm、厚度31mm，安装时需要严格控制配合面的平面度与同轴度，轴圈与转动轴采用过渡配合，座圈与安装基座孔采用间隙配合，避免安装过盈导致的滚道变形，影响运转精度与使用寿命。在实际应用场景中，这类轴承常被用在立式水泵的轴向定位端、起重机吊钩的回转支撑结构、大型减速机的低速轴轴向承载位，以及机床主轴的辅助支撑段，仅承受沿轴线方向的单向载荷，无法承担径向载荷，因此选型时必须与径向承载轴承搭配使用，不能单独作为径向支撑使用。设计过程中，滚道的曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积降低接触应力，又预留了微小的自位余量，抵消安装过程中少量的同轴度误差，避免出现边缘接触导致的早期点蚀失效。保持架采用实体黄铜材质，相比冲压保持架拥有更高的结构强度，在重载、低速工况下不易发生变形，能够稳定引导钢球在滚道内有序滚动，即使在间歇性冲击载荷的工况下，也能维持滚动体的排布稳定性。安装时需要注意，轴承的两个垫圈不能装反，轴圈必须与转动部件贴合，座圈必须与静止基座贴合，装反会导致钢球无法正常滚动，短时间内就会造成滚道严重磨损，同时安装前需要清理配合面的毛刺与杂质，涂抹适配的润滑脂，润滑脂的填充量控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂会导致运转过程中温升过高，加速润滑脂变质失效。日常运维中，这类轴承的失效形式多为滚道疲劳点蚀、保持架磨损以及钢球碎裂，多数失效诱因都来自安装偏差、载荷超标或者润滑不足，因此在结构设计阶段，就需要根据实际工况的轴向载荷大小、运转转速、冲击载荷系数核算轴承的额定静载荷与额定动载荷，保证选型留有足够的安全裕度，避免轴承在过载状态下长期运行。
