CSWP认证考试练习用机械支座结构件

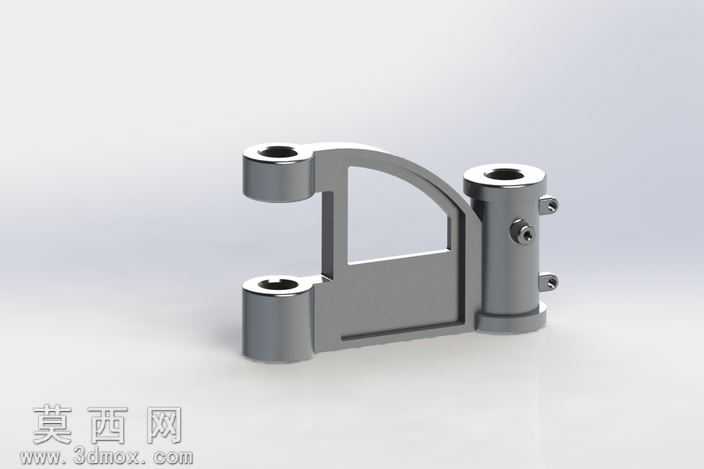

该作品是针对CSWP认证考试分段练习制作的机械支座类零件三维建模成果，建模过程严格遵循SolidWorks参数化设计逻辑，从基础草图绘制开始逐步完成特征构建。首先以零件的基准面为依托，绘制主体支撑板的轮廓草图，通过拉伸凸台命令生成主体的基础板件结构，保证板件的厚度与轮廓尺寸完全匹配考试样题的尺寸要求。随后处理左侧的双凸台筒状结构，分别绘制两个同轴圆柱的草图轮廓，采用拉伸凸台生成筒身基础，再通过异形孔向导命令加工出筒身中心的安装通孔，孔的直径与深度严格参照练习题目给定的公差范围，确保孔位与主体板件的相对位置精准。右侧的单筒侧接结构建模时，先绘制与主体板件连接的弧形过渡轮廓，通过拉伸生成弧形连接臂，保证弧形部分与主体板、侧筒的衔接处平滑无棱角，再生成侧部的圆柱筒身，随后在筒身侧面绘制两个径向的螺纹孔特征，通过装饰螺纹线命令还原真实的螺纹结构，同时添加侧部的小凸台定位结构，保证两个侧凸台的位置与筒身轴线的相对尺寸符合设计要求。建模过程中全程使用参数化尺寸驱动，所有特征之间添加合理的几何约束，包括同轴约束、平行约束、垂直约束与对称约束，确保修改任意关键尺寸时整个零件可以同步更新，符合CSWP考试对参数化建模能力的考察要求。渲染阶段采用金属哑光钢材质，调整材质的粗糙度与金属度参数，还原普通机加工钢件的表面质感，场景采用柔和的均匀漫反射光照，避免过强的反光遮挡零件的结构细节，渲染视角选择斜45度等轴测视角，可以同时展现零件的正面结构、侧部筒身特征与顶部孔位结构，清晰呈现零件的整体形态。零件整体为典型的机械安装支座结构，左侧双筒结构用于铰接安装固定轴，右侧单筒结构用于连接活动杆件，中部的弧形支撑板既保证了整体的结构强度，又通过镂空弧形设计减轻零件自重，避免不必要的材料冗余，侧面的顶丝螺纹孔用于锁紧插入筒内的杆件，实现安装后的位置固定，整体结构设计兼顾连接强度与装配实用性，是CSWP考试中典型的基础建模练习题型，能够有效考察草图绘制、特征生成、约束添加、参数化修改等核心建模能力。
