道尼尔Do335箭式战斗机精细复刻结构

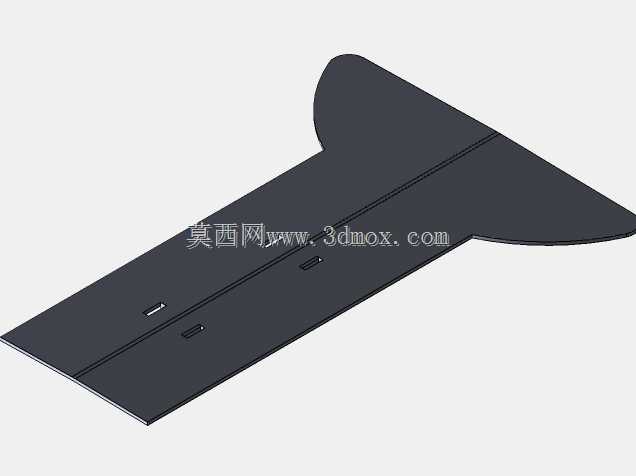

这款复刻机型的结构设计围绕Do335独特的前后纵列双发布局展开，区别于常规双发战机的翼下吊装方案，前后动力单元沿机身中轴线排布，从根源上抵消了双发拉力不对称带来的偏航力矩，即便单发失效也能维持稳定的飞行姿态，这一布局在二战活塞战机中独树一帜，也对机身承力结构设计提出了更高要求。前发动机布置于机头位置，直接驱动前拉螺旋桨，后发动机安装于座舱后方的机身中段，通过延长传动轴驱动尾椎位置的后推螺旋桨，两段传动轴均设置了支撑轴承与减振结构，避免长轴高速转动时出现共振问题，同时机身内部围绕两台动力单元规划了独立的散热风道、燃油管路与检修口盖，兼顾散热效率与维护可达性。起落架采用后三点式收放结构，主起落架向内收入翼根位置，尾轮收入机身尾部，每个起落架支柱都匹配了对应战机重量的阻尼缓冲结构，着陆时可有效吸收冲击载荷，避免硬着陆对机身纵梁造成损伤。座舱布置于机身靠前位置，视野覆盖前向与侧下方向，匹配战机高速截击的任务定位，机身中段设置了内置武器舱与燃油舱，机翼采用层流翼型设计，在高速飞行时可有效降低诱导阻力，翼面预留了武器挂点与副油箱安装接口，可根据任务需求拓展作战半径或挂载额外弹药。模型还原过程中重点校准了机身各段的气动外形曲面，从机头整流罩到尾椎的过渡曲面严格匹配实机的气动轮廓，机翼与机身的对接位置做了贴合处理，避免出现阶差影响气动模拟的准确性，操纵面的偏转角度也按照实机的操纵行程做了限位设计，可模拟不同飞行状态下的舵面姿态。这类战机模型可用于航空史研究、航模改装设计参考、航空科普教具制作，也能为复古飞行器的复原设计提供结构参考，在航空文创产品开发、模拟飞行载具建模等场景也能发挥作用。设计时还考虑了模型拆分制作的便利性，机身沿纵轴分为左右两半，机翼、尾翼、起落架等部件均设计为可拆分结构，方便后续进行3D打印制作或静态展示涂装，各部件的安装定位边都做了公差匹配，拼接后可保证外形的整体精度，不会出现明显的拼接缝隙。
