航模机翼用KSTx10伺服安装固定支架

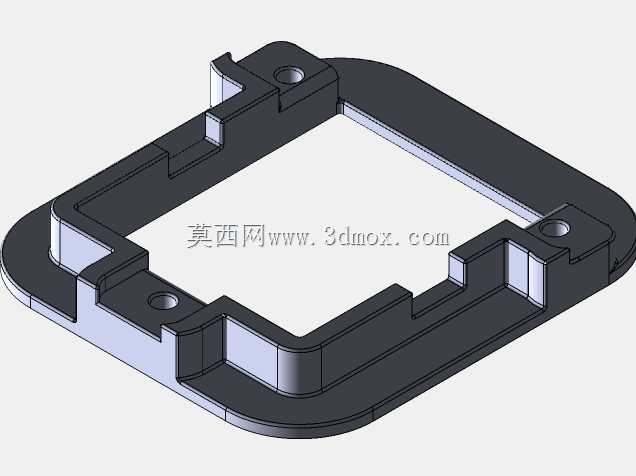

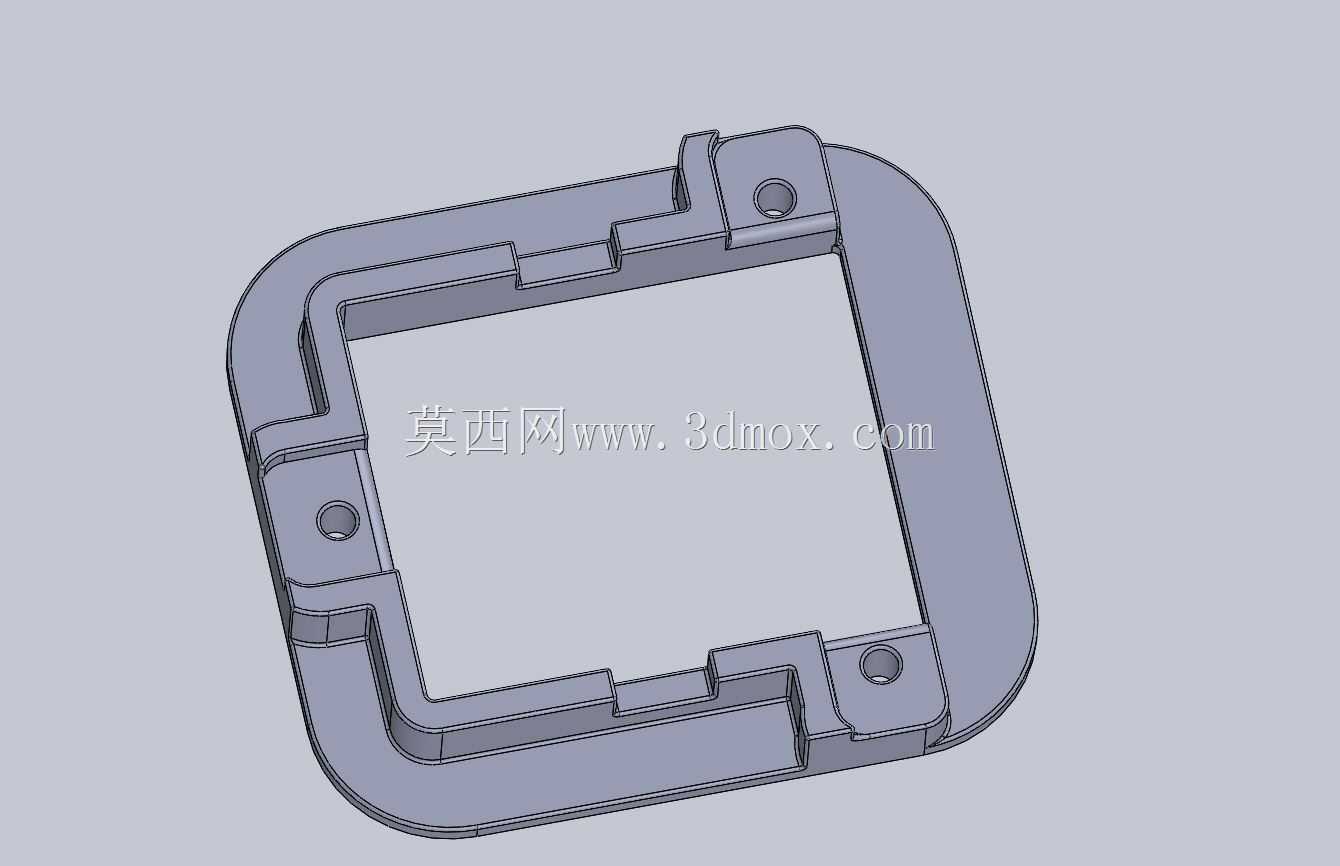

　　在固定翼航模的机翼结构装配环节，舵机的安装定位精度直接决定舵面操控的响应线性度与飞行过程中的舵效一致性，这款适配KST x10规格伺服的安装支架，正是针对轻木、复材材质机翼的内嵌安装场景设计的专用固定构件。日常航模调试作业里，不少爱好者会采用层板切割自制舵机座，但手工切割的定位孔位公差往往超过0.3mm，飞行过程中持续的舵机往复扭力输出很容易造成安装位松旷，甚至出现舵机移位导致舵面中立点偏移的问题，这款一体化成型的支架从结构根源上规避了这类装配隐患。从结构设计逻辑来看，支架整体采用带圆角的方形框体构型，框体内腔尺寸完全匹配KST x10伺服的外轮廓公差，单边预留0.15mm的装配间隙，既可以保证舵机顺利推入就位，

　　又不会出现框体内部晃量；三个带沉台的安装凸耳分别布置在框体的三个边角位置，凸台上的通孔适配常用的M2规格航模安装螺丝，沉台深度刚好覆盖螺丝头厚度，装配后螺丝不会突出支架表面，避免和机翼蒙皮或者内部走线产生干涉。框体边缘做了阶梯式的止口结构，这个细节设计主要是为了适配机翼内部的安装槽定位，安装时只需要在机翼肋板对应的位置开出匹配外轮廓的槽位，支架推入后止口台阶会卡在肋板表面，不需要额外做大面积的粘接补强就能承受舵机满负载输出时的反扭力，对于薄翼型的机翼来说，这种嵌入式的止口结构能最大程度降低安装结构占用的翼内空间，给舵机走线、机翼加强筋留出足够的布置余量。实际装配过程中，支架的安装边界需要结合机翼的弦向位置做匹配，

　　通常舵机安装位会选在机翼舵面摇臂对应的弦向位置，支架嵌入翼肋后，框体的上表面和翼肋表面齐平，舵机出线侧刚好朝向机翼根部方向，方便舵机线沿着翼梁走线汇总到机身接收机位置；三个安装孔的位置刚好避开翼梁的布置路径，不会打断机翼原有承力结构的连续性，对于采用泡沫夹心复材蒙皮的机翼来说，这种分散式的三点固定方式能把舵机工作时的振动均匀传递到周边的翼肋结构上，避免局部应力集中造成蒙皮起泡或者翼肋开裂。不同于通用型的舵机安装座，这款支架的框体侧边做了对应的避让缺口，刚好适配KST x10舵机的出线位与输出轴侧的凸台结构，装配时不需要对舵机外壳做任何打磨修改，推入框体后舵机输出轴的中心高度刚好和设计的舵面摇臂转动中心齐平，不需要额外加垫片调整高度，

　　能大幅减少舵机安装后的中立点调试工作量。在飞行工况下，舵机满负载打舵时会产生持续的交变反扭力，支架的壁厚设计经过针对性优化，在满足轻量化要求的前提下，框体的抗扭刚度足够承受10kg级舵机的峰值扭力输出，不会出现框体变形导致舵机偏转卡滞的问题；圆角过渡的框体边角也能避免应力集中，在航模做剧烈机动动作产生较大过载时，支架不会因为边角应力集中出现断裂问题。针对航模户外作业的使用场景，支架的材质适配常用的尼龙烧结或者PLA/ABS3D打印工艺，也可以采用铝合金铣削加工满足更高强度的飞行需求，不管是休闲飞的慢速固定翼，还是做特技动作的3D机，这款支架的结构强度都能覆盖对应的使用要求；装配时可以在舵机和框体的接触面上涂少量的减震硅脂，进一步吸收舵机工作时产生的高频振动，降低飞行过程中舵机振动传递到机翼产生的异响问题。很多航模装机过程中容易忽略舵机安装座的同轴度问题，如果舵机输出轴和舵面摇臂的转动中心存在偏差，不仅会造成舵量线性度变差，还会在舵面承受气动载荷时给舵机齿轮组带来额外的径向负载，长期飞行很容易造成舵机齿轮扫齿，这款支架的定位结构从设计上就保证了舵机安装后的位置精度，只要按照安装槽位嵌入装配，就能自然保证输出轴的位置度公差在0.1mm以内，不需要反复测量调整位置，能有效降低装机的调试难度，也能延长舵机的实际使用寿命。
