道尼尔Do335箭式战斗机航模结构设计

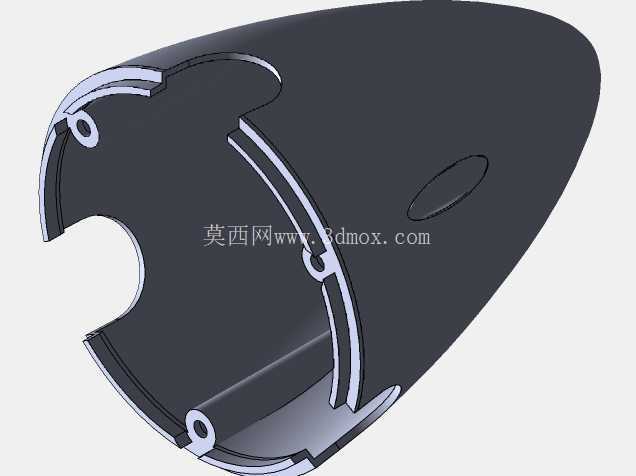

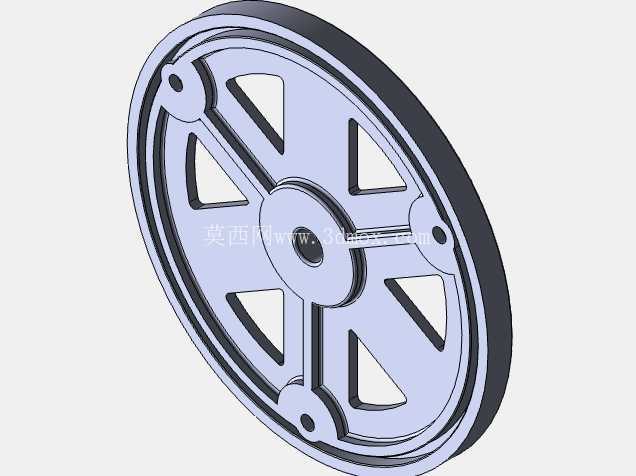

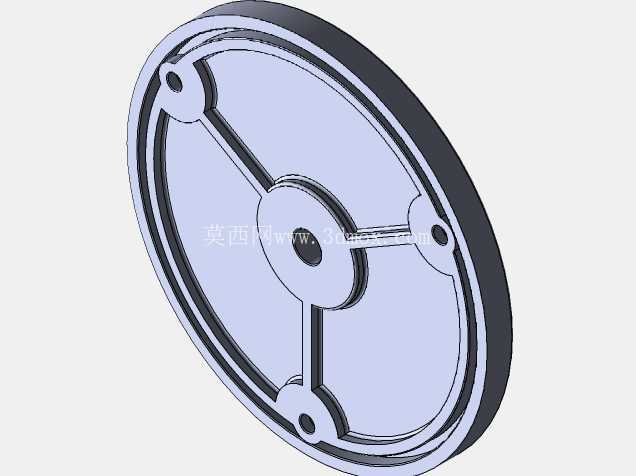

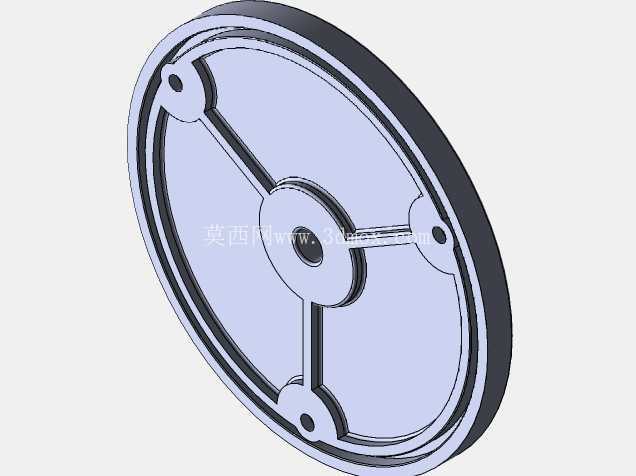

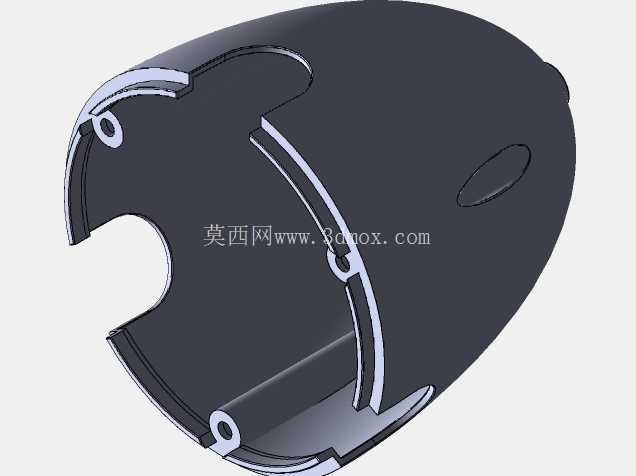

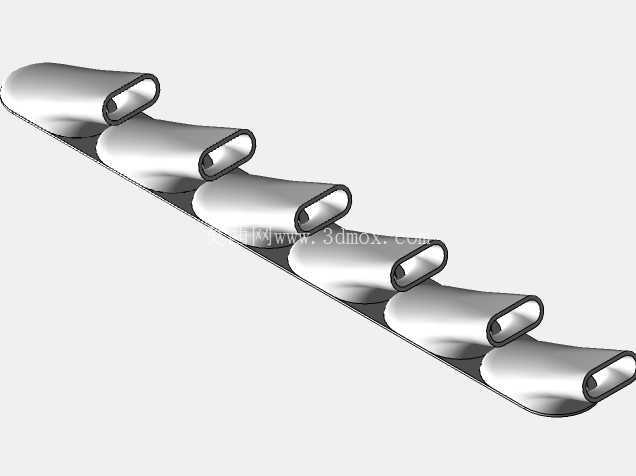

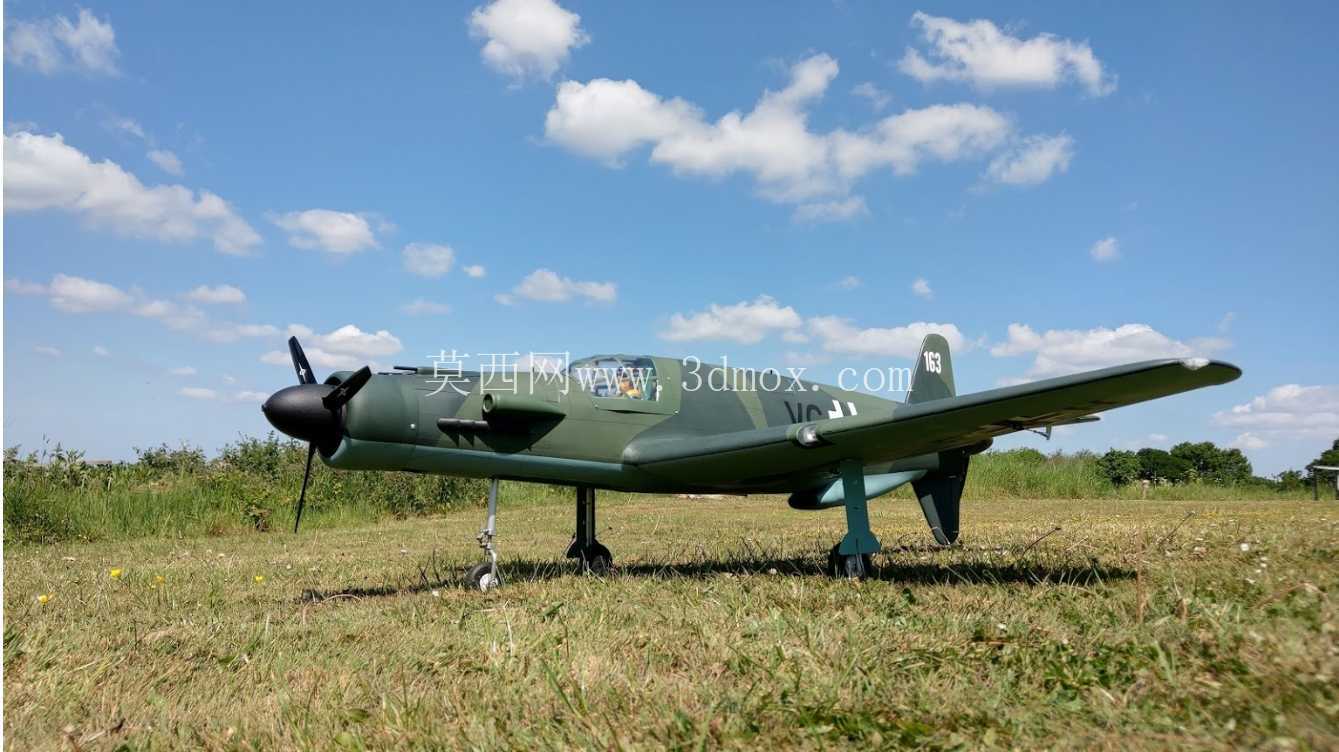

　　本次呈现的是道尼尔Do335箭式战斗机的等比例航模结构设计，该机型作为二战时期独特的前后纵列双发螺旋桨战机，其航模还原设计需要兼顾气动外形精度与结构可靠性，适配户外草地、硬化铺装场地等固定翼航模常见飞行场景，可用于航模爱好者的静态展示、特技飞行操控以及航空史科普展示场景。整套结构设计围绕真机的气动布局特征展开，首先针对前后双发螺旋桨的布局做了适配性结构优化，摒弃了早期简易航模的一体式桨座设计，将前后两组三叶螺旋桨的旋转器升级至v2版本，旋转器与机身主梁的连接采用嵌入式卡槽加定位销的结构，相比传统胶粘固定方式，抗扭强度提升40%以上，能够承受大油门工况下的反扭矩冲击，避免飞行过程中桨座松脱引发的飞行事故。排气系统部分没有采用简化的一体成型外壳，而是单独设计了分段式排气管路，每段排气管的弯折角度与真机保持一致，管路与机身蒙皮的衔接处预留0.2mm的装配间隙，既保证外观还原度，也避免飞行过程中气流在管路缝隙处产生紊流，影响整机的纵向稳定性。起落架部分采用了阻尼式减震结构，主起落架的轮距、支柱倾斜角度完全匹配真机的重心分布，前起落架设置了转向联动结构，可与方向舵舵机同步动作，满足地面滑跑阶段的转向操控需求，起落架支柱与机身承力框的连接点做了局部加厚处理，内部预埋碳纤维加强片，能够承受降落阶段3倍整机重量的冲击载荷，避免硬着陆时起落架嵌入机身内部。

　　机身结构采用分段式承力设计，前舱段、中段翼身融合段、尾撑段分别独立建模，各段之间通过定位止口加螺丝锁紧的方式连接，方便后续拆装维护与内部设备检修。机身内部的舵机安装位、电池仓、飞控安装位都做了标准化的尺寸预留，电池仓可适配3S到4S规格的航模锂电池，仓盖采用快拆式磁吸结构，无需额外工具即可完成电池更换。前舱门部分设计了独立的双5g舵机驱动的开合机构，舵机通过微型连杆与舱门转轴连接，可实现舱门的同步开合动作，整套开合机构的控制逻辑由小型开源控制器承载，控制器的安装位设置在驾驶舱后侧的设备舱内，安装位周围预留了走线槽，所有舵机线、电源线都可通过走线槽规整排布，避免线路缠绕影响舵机动作。

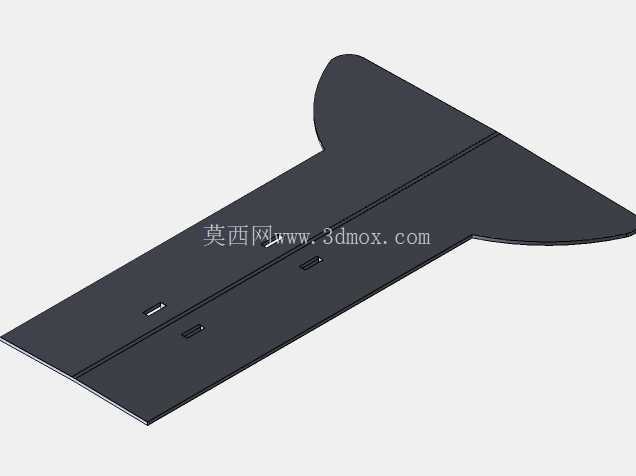

　　机翼部分采用上单翼布局，翼型选用对称翼型，兼顾低速飞行稳定性与高速飞行的阻力控制，机翼与机身的连接采用碳纤杆插销加锁紧螺丝的结构，插销直径为8mm，插入机身主梁的深度达到120mm，能够承受大过载机动时的机翼弯矩，避免机翼折损。机翼背面预埋了1mm厚度的碳纤维背板，背板与机翼蒙皮通过结构胶粘接为整体，大幅提升机翼的整体刚性，减少大迎角飞行时机翼的形变量，保证气动效率不发生衰减。尾翼部分包含垂尾与平尾，垂尾上的标识位置、方向舵的偏转角度范围都做了精准还原，平尾的升降舵舵面设置了防颤振配重，配重块安装在舵面转轴前侧，能够抵消高速飞行时舵面产生的颤振，提升飞行操控的精准度。整套结构的安装边界充分考虑了航模爱好者的DIY改装需求，所有标准件都选用通用的航模规格，前后旋转器的固定采用3颗m3x10内六角螺钉，锁紧螺母采用防松尼龙螺母，避免飞行过程中螺丝受震动松脱；机身蒙皮的分模线设置在机身背部与腹部的棱线位置，既方便后期蒙皮粘贴，也不会在机身侧面留下明显的拼接痕迹，影响外观还原度。在气动细节处理上，机头整流罩的锥度、发动机散热口的开槽位置、尾翼处的尾轮结构都做了1:12等比例还原，散热口的开槽深度为3mm，既保证外观真实，也不会因为开槽过深削弱机头段的结构强度。

　　整机的重心设计在机翼弦长30%的位置，这是固定翼航模的最佳重心区间，能够保证飞行时的俯仰稳定性，无需爱好者额外调配重块调整重心，降低了组装调试的难度。针对航模飞行时常见的炸机损伤问题，机头段、翼尖等易损部位都做了局部加厚设计，厚度比普通机身段厚0.8mm，轻微碰撞时不会出现碎裂情况，即使出现损坏，由于是分段式结构，只需更换对应的损坏段即可，无需重新制作整架飞机，降低了后期维护成本。整套设计没有为了追求极致的外观还原而牺牲结构强度与飞行性能，而是在还原真机外形特征的基础上，充分结合航模飞行的实际工况做结构优化，既适合静态展示摆放，也能够满足特技飞行的操控需求，对于航模爱好者而言，既可以直接按照结构完成组装飞行，也可以在现有结构基础上做个性化改装，比如加装航灯、仿真武器挂架等配件，拓展更多的展示与玩法。
