无线电航模野外作业便携服务箱结构设计

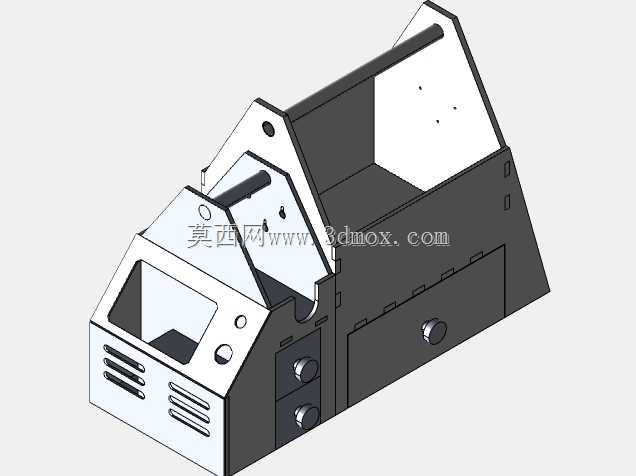

　　这款箱体结构的设计初衷，是解决无线电控制固定翼、直升机航模外场试飞作业时，零散设备收纳、供电集成、启动操作无统一承载平台的痛点，在常年外场试飞的实操场景里，不少模友会遇到工具散落、电池磕碰损坏、启动接线杂乱、调试无平整操作面的问题，这款服务箱正是针对这些实际工程痛点做的定向结构优化。从功能分区来看，箱体内部设置了可拆卸的隔断结构，这个隔断并非简单的空间分隔，而是预留了辉光启动模块的安装位，隔断与箱体侧壁采用插拔式限位结构，不需要额外紧固件即可完成固定，拆卸后可以拓展内部容纳空间，适配不同尺寸的外场携带设备。箱体主仓的空间边界经过精准核算，可完整容纳12V7ah规格的铅酸蓄电池，仓体内部预留了电池绑带的安装孔位，

　　孔位间距匹配常规铅酸电池的固定尺寸，避免外场携带过程中电池晃动磕碰接线端子，同时电池仓周边做了绝缘间隙预留，防止金属工具意外搭接电池正负极造成短路。箱体前部的倾斜操作面板区域，是专门为电子调试面板、控制按钮预留的安装位，面板倾斜角度经过实操验证，外场站立操作时视线可自然覆盖面板上的显示区域与按键，不需要刻意弯腰或者调整视角，面板上预留了不同直径的开孔，分别适配电源开关、电压显示表、充电接口、启动按钮的安装尺寸，开孔边缘做了翻边加强处理，避免长期按动按键造成面板开裂。箱体侧面设置了旋钮式锁止结构，替代传统的搭扣锁，旋钮锁的操作行程更短，戴户外手套时也可以快速完成开合，锁舌的啮合深度做了加大处理，即使箱体内部装载较重的电池与工具，

　　搬运过程中也不会出现意外脱开的情况。箱体顶部集成了隐藏式提手结构，提手收纳时与箱体顶面齐平，不会额外增加箱体的外廓尺寸，堆叠携带其他设备时不会产生干涉，提手的承重位置做了局部加厚，与箱体内部的加强筋直接连通，承重载荷可覆盖满装状态下的整体重量。箱体侧面的散热格栅采用斜向开槽设计，既可以保证电池充放电、启动模块工作时的空气流通散热，又可以避免外场试飞时的沙尘、草屑直接飘入箱体内部，格栅的开槽宽度经过测算，可阻挡直径2mm以上的杂物进入，同时不会明显增加风阻影响散热效率。从安装边界来看，箱体的所有外部安装孔位都做了沉台处理，紧固件安装后不会突出箱体表面，避免搬运过程中勾挂背包或者其他设备，箱体的棱角位置都做了圆角过渡，

　　圆角半径适配常规注塑或者钣金加工的工艺要求，不需要额外做特殊工艺处理即可完成加工。内部走线的位置预留了专用的走线槽，线槽宽度可容纳3路10AWG的供电线与2路信号控制线，线槽与电池仓、操作面板、启动模块的位置直接连通，布线时不需要额外在箱体上打孔，所有走线转角位置都做了圆弧过渡，避免尖锐边角割破线材绝缘层。可拆卸隔断的安装位置设置了多组限位卡槽，用户可以根据实际携带的设备尺寸调整隔断的安装位置，灵活划分内部储物空间，比如携带大尺寸直升机启动器时，可以拆除隔断拓展整个仓体空间，只携带小型固定翼设备时，可以装上隔断将工具、电池、配件分区域存放，避免不同设备之间互相磕碰。箱体前部的小型开孔区域，除了按钮与显示表的安装位，还预留了保险丝座的安装位置，供电回路的过流保护器件可以直接集成在面板上，出现过流情况时不需要翻开箱体即可快速更换保险丝，提升外场故障排查的效率。整体结构的壁厚经过强度校核，在保证整体刚性的前提下尽可能控制自重，避免空箱重量过大增加外场携带的负担，箱体内部的加强筋布局采用纵横交错的形式，重点加强提手安装位、锁具安装位、电池承重位置的结构强度，其他非承重区域适当减少筋位数量，平衡强度与重量的关系。
