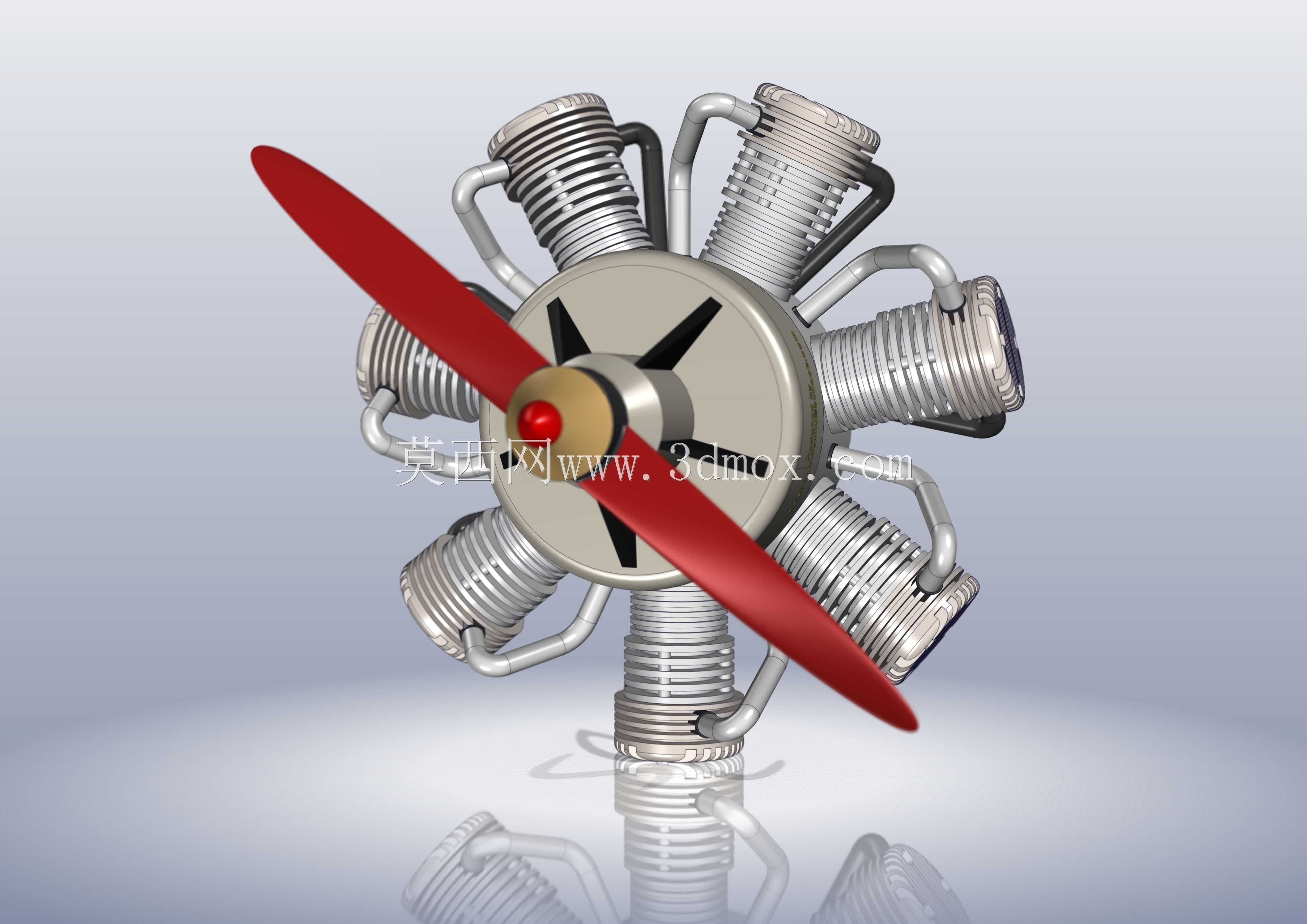

星型排布七缸航空活塞动力装置结构

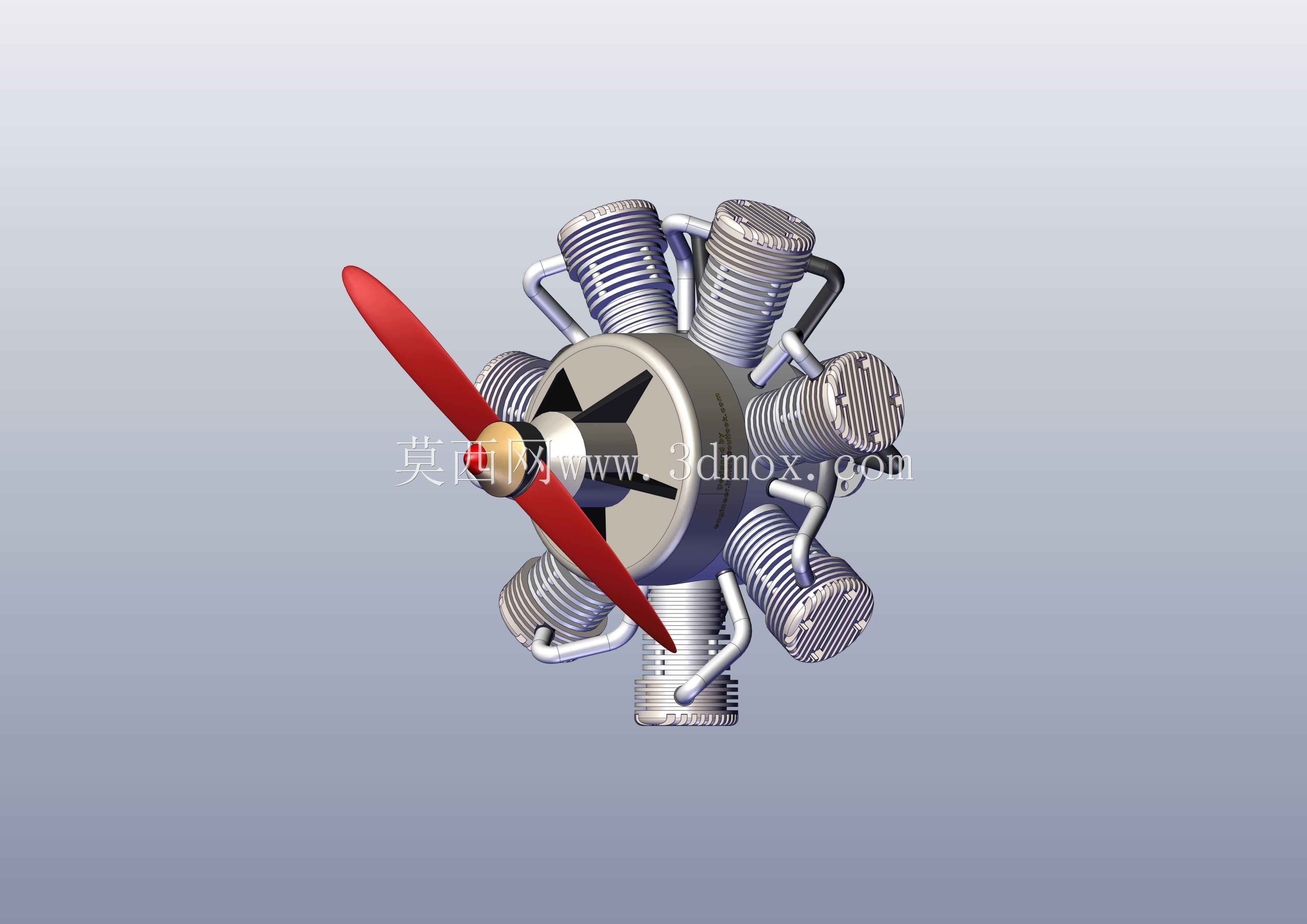

这类星型布局的活塞动力装置，最早广泛应用于轻型通航飞机、早期螺旋桨作战机型的动力段，相比直列、V型排布的同排量活塞机，径向布局能在更小的迎风截面下布置更多气缸，曲轴长度大幅缩短，整体刚性更强，运转时的动平衡表现更优，尤其适合风冷散热的飞行场景——气缸全部裸露在迎面气流中，不需要额外布置复杂的水冷管路与散热系统，能有效降低动力段的自重与故障点。

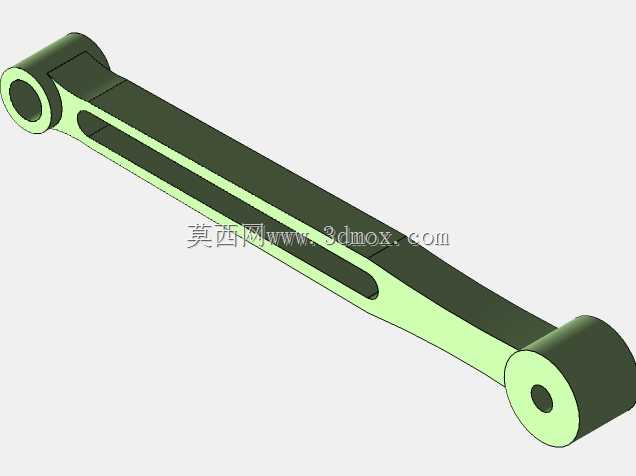

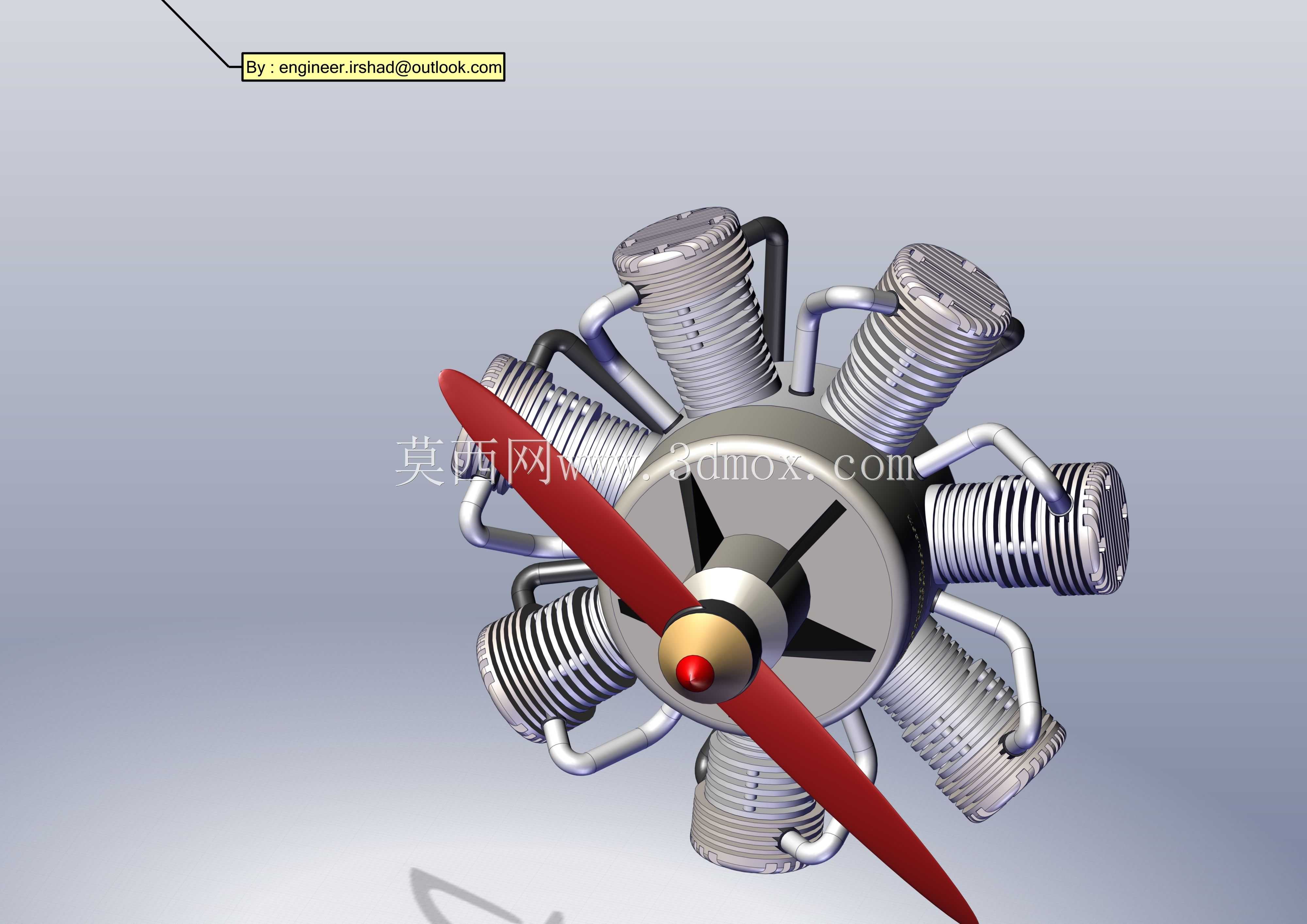

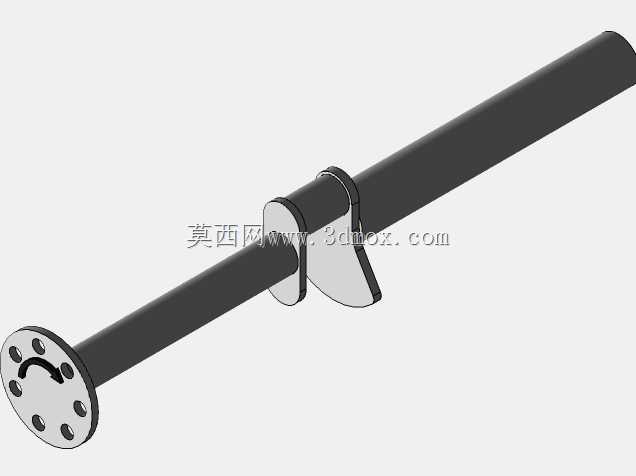

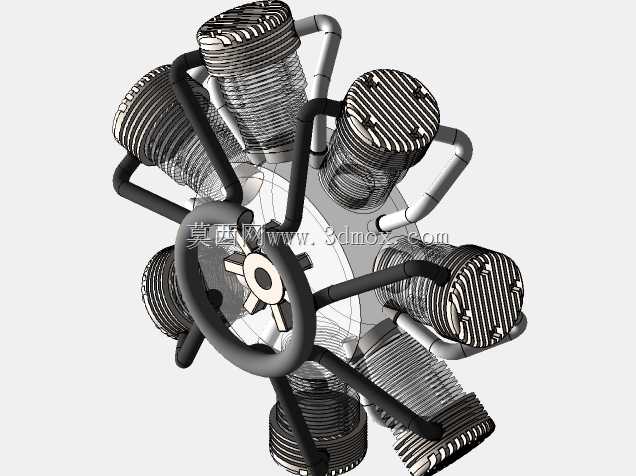

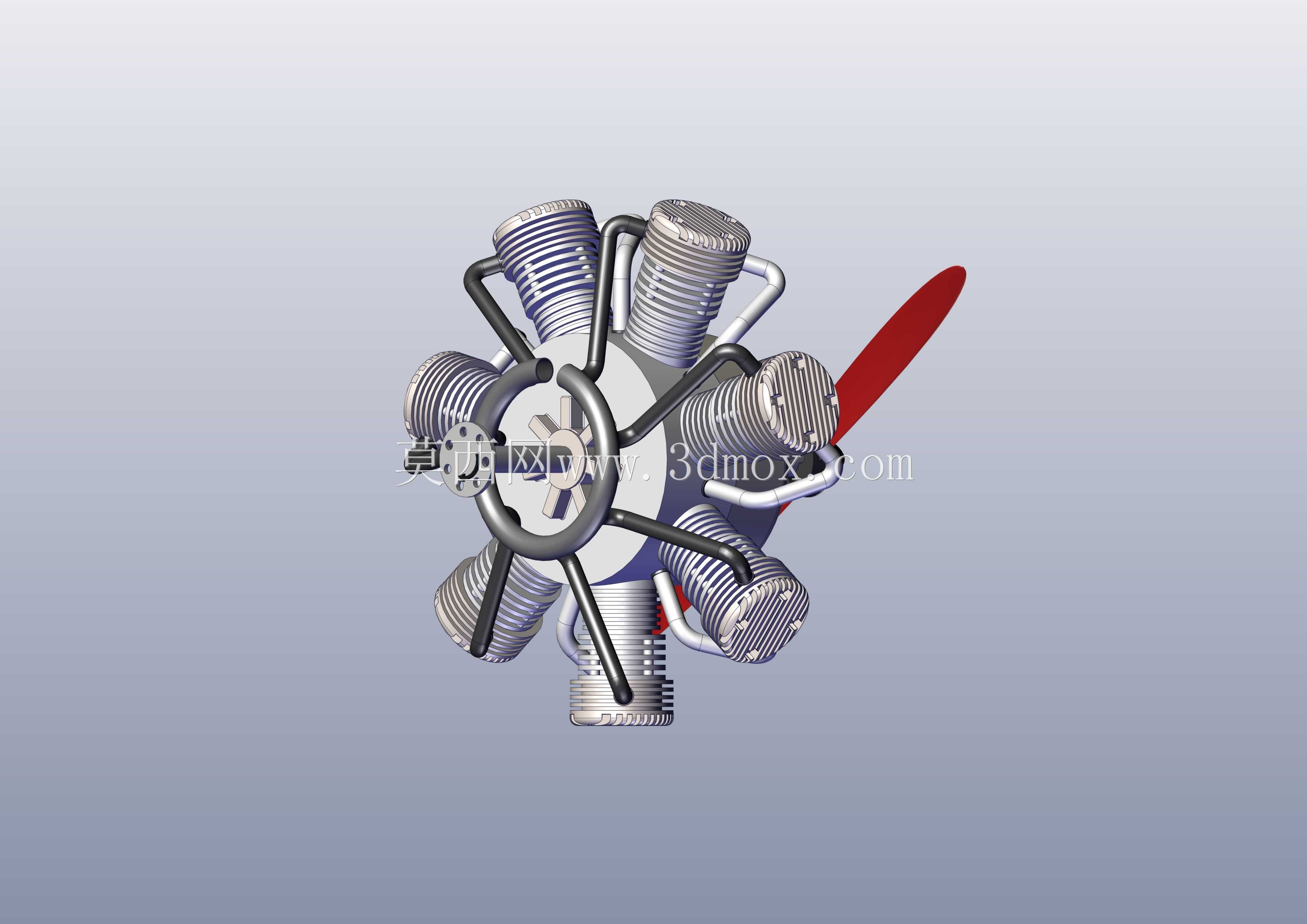

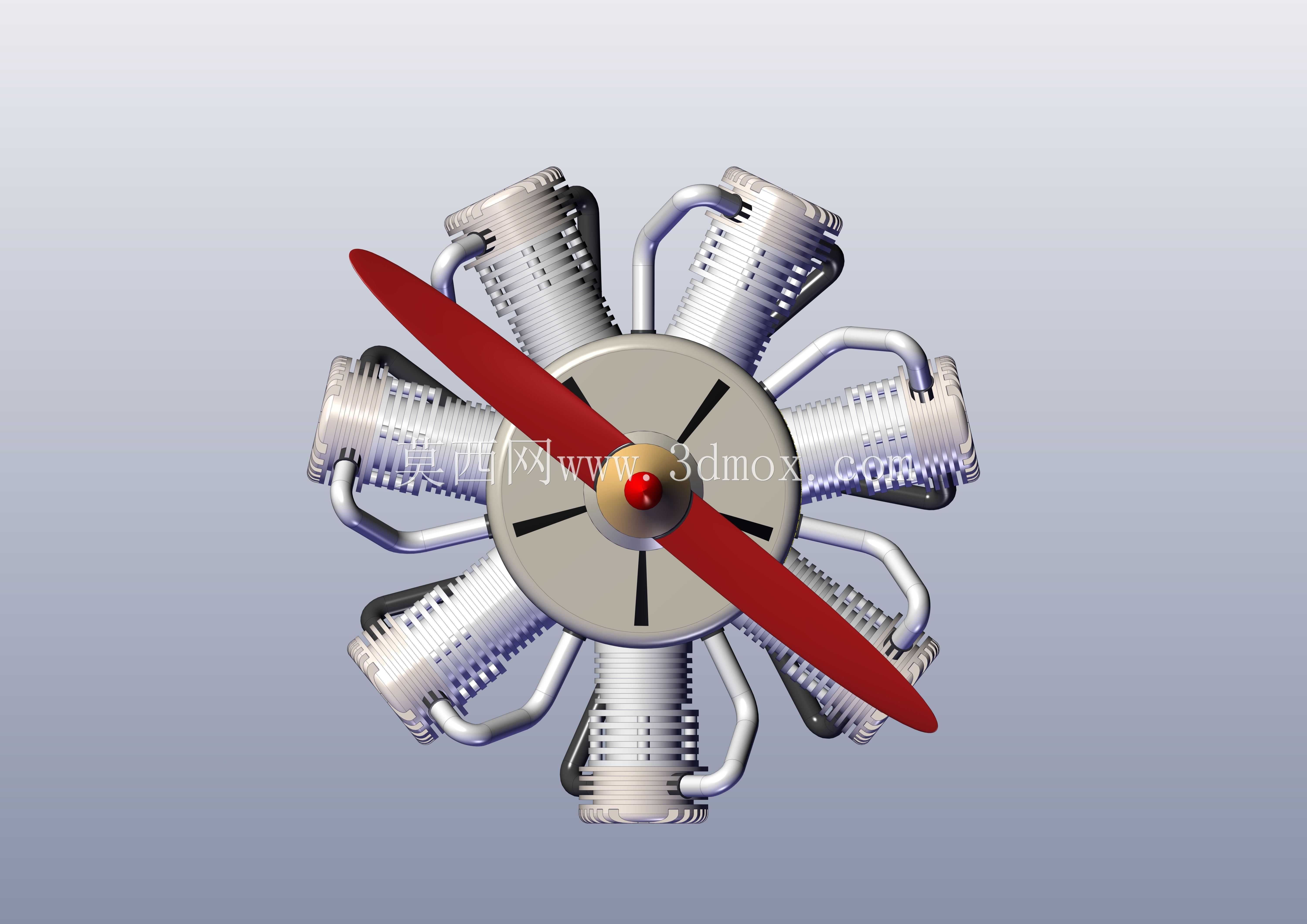

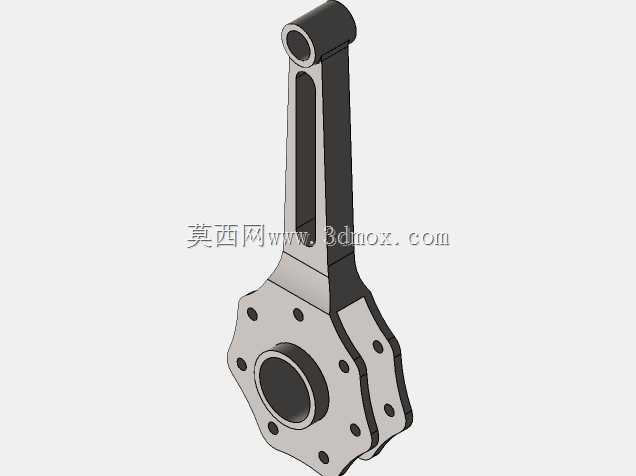

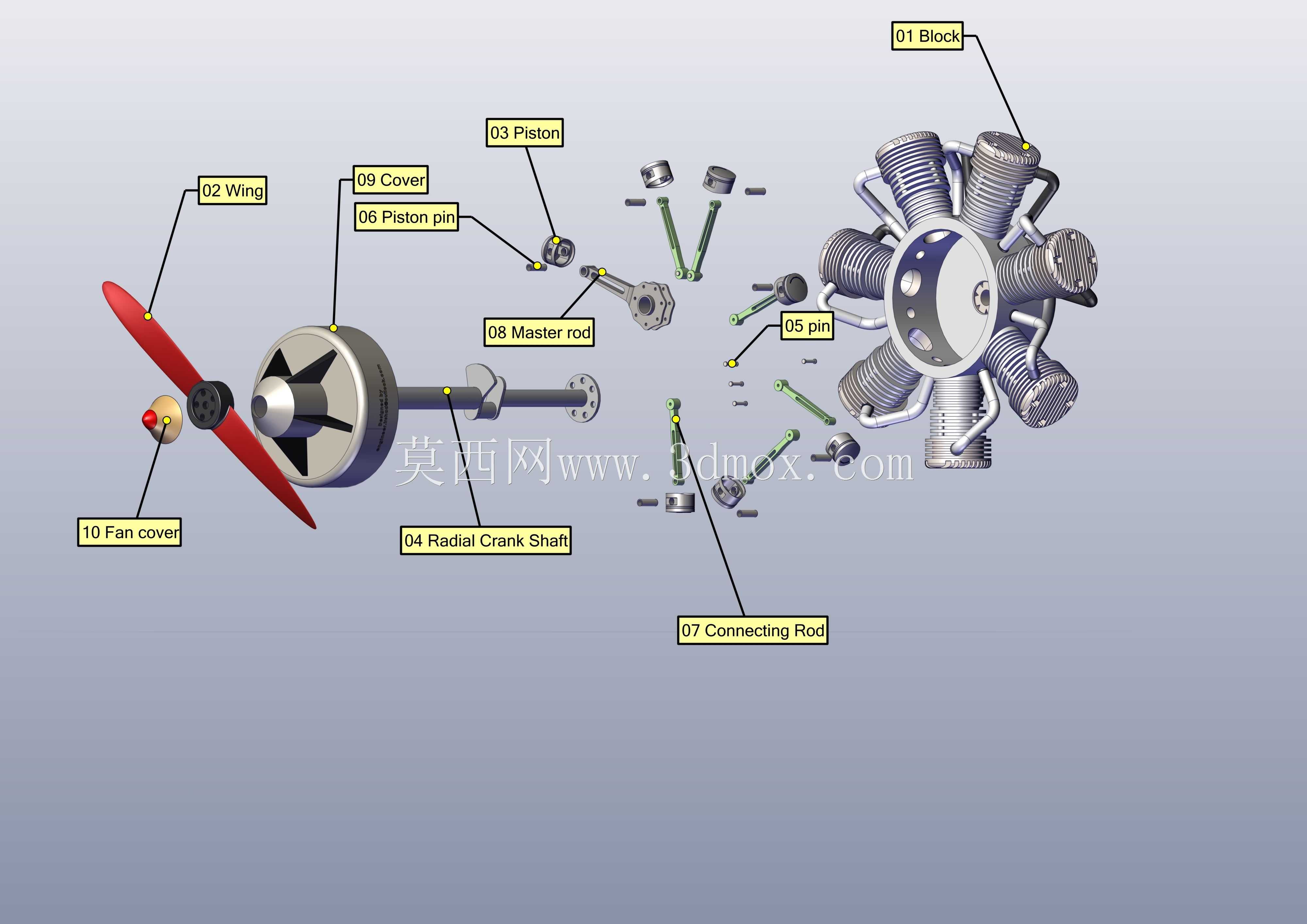

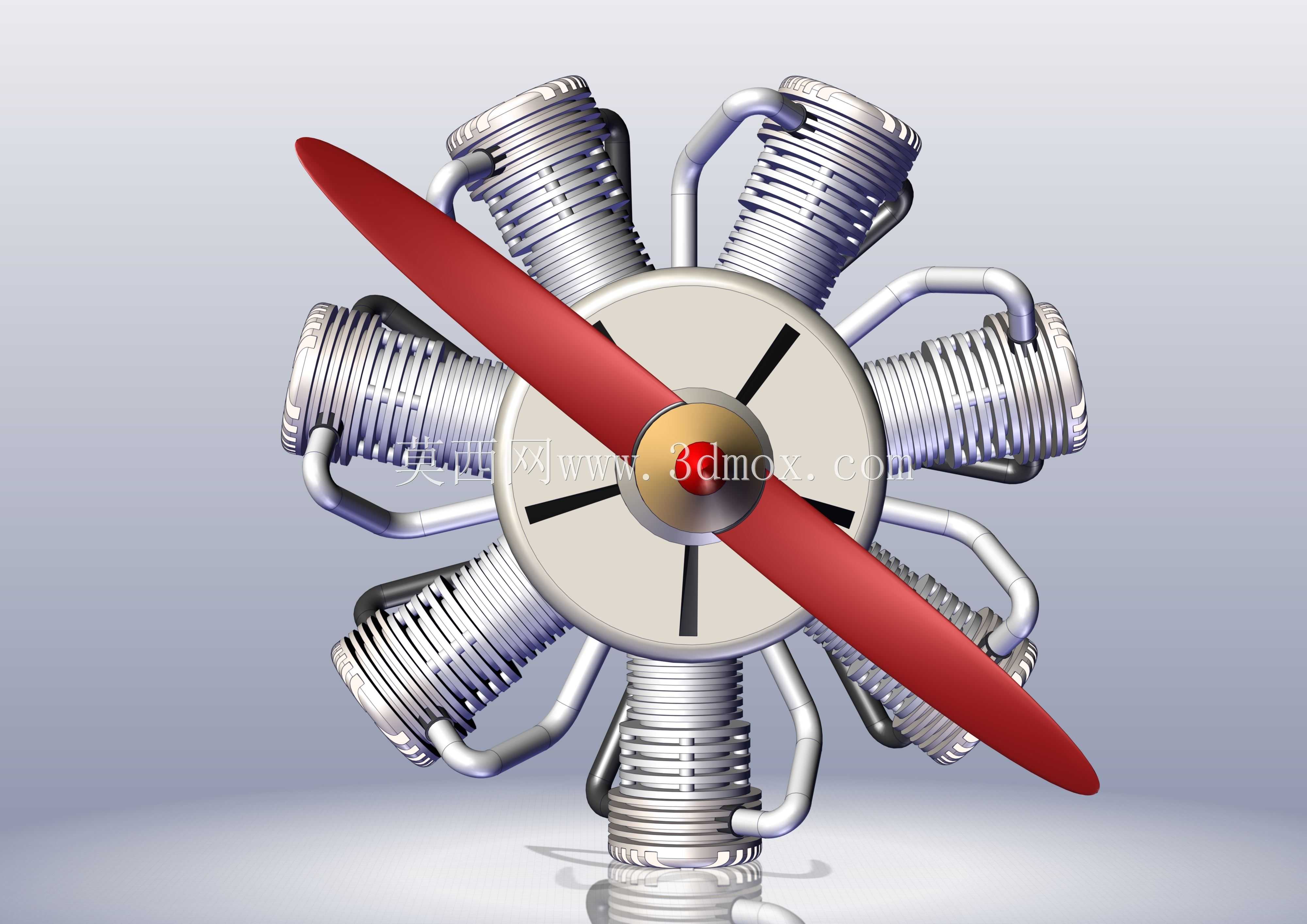

从结构设计逻辑来看，七个气缸围绕中心曲轴箱呈等角度圆周排布，每个气缸的连杆共同铰接在曲轴的单个曲柄销上，这种设计能让曲轴每旋转一周，七个气缸按固定点火顺序交替完成做功冲程，动力输出的平顺性远优于少缸机型，同时曲轴不需要设置多组曲柄，加工难度与装配复杂度反而比同缸数直列机型更低。设计过程中需要重点考虑气缸安装座的同轴度，每个气缸的中心线必须交汇于曲轴的回转中心，否则连杆运转时会产生额外的侧向力矩，加速活塞与缸壁的磨损；螺旋桨安装端设置有独立的减速连接座，匹配不同直径的螺旋桨时，可通过调整连接座的传动比适配不同的巡航转速需求，避免螺旋桨桨尖超过音速带来的效率骤降问题。

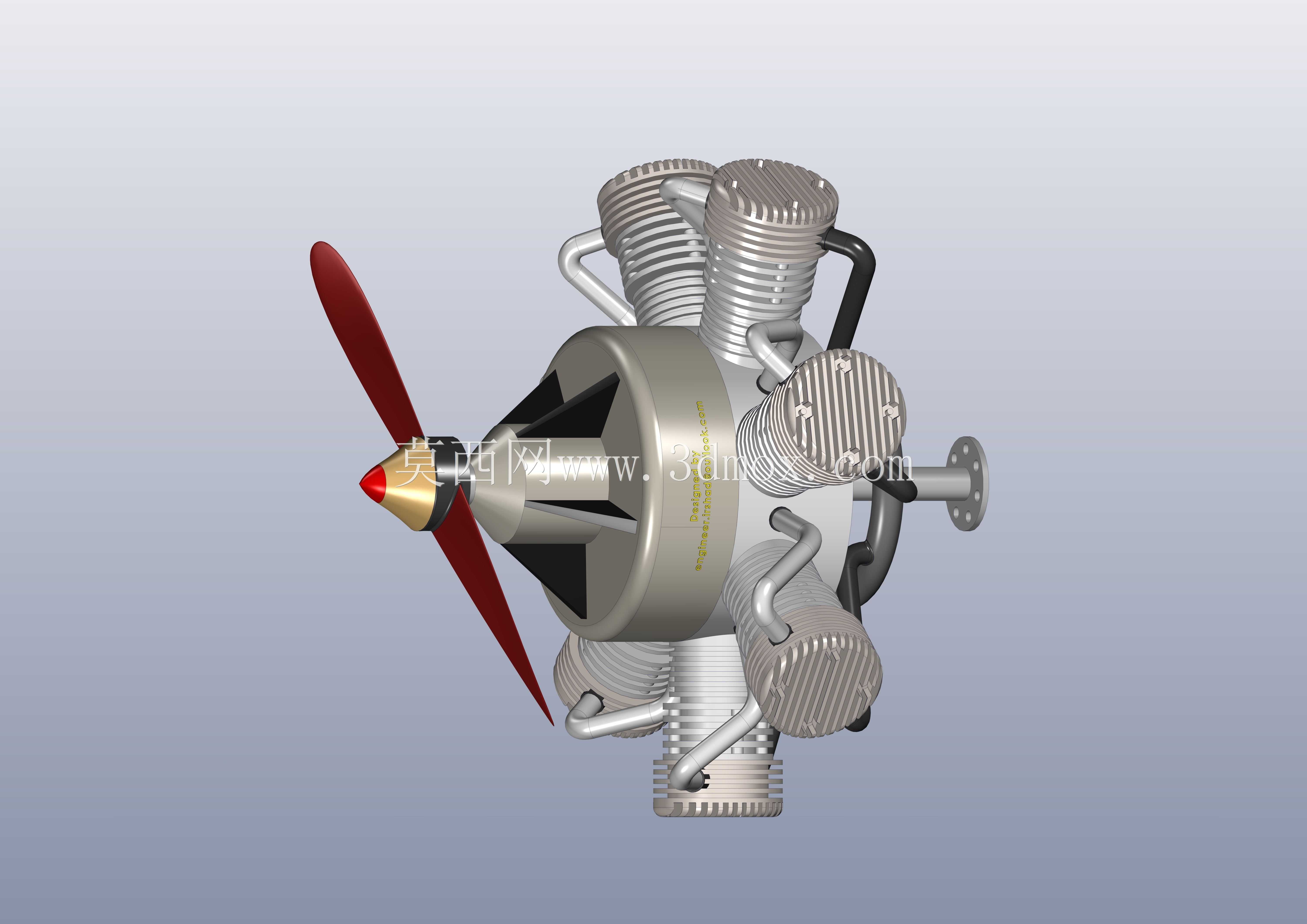

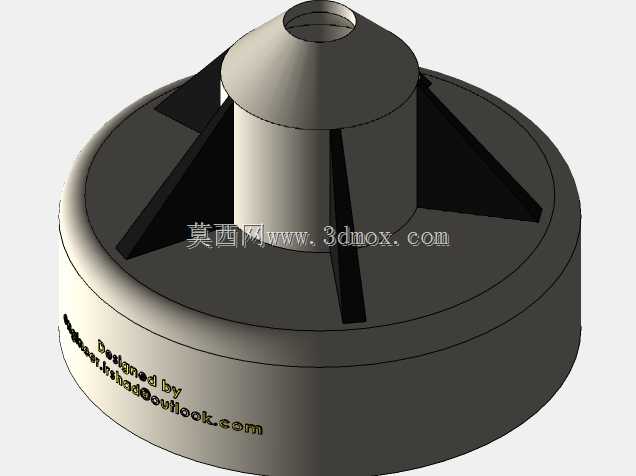

安装边界方面，这类动力装置的核心安装面位于曲轴箱后侧的安装法兰，法兰上预留的螺栓孔位可直接对接飞机防火墙的安装支架，整体径向尺寸控制在紧凑范围内，不会过度占用机头的设备布置空间，后侧预留的附件安装位可直接安装磁电机、燃油泵、机油泵等附属部件，不需要额外设计转接支架。实际使用中，这类结构的维护便利性突出，单个气缸出现故障时可直接单独拆解更换，不需要拆解整个动力总成，非常适合野外作业场景下的快速检修；外露的气缸散热片在设计时做了等间距排布，气流流经散热片时不会产生乱流，能保证每个气缸的散热效率均匀，避免个别气缸过热导致的动力衰减。

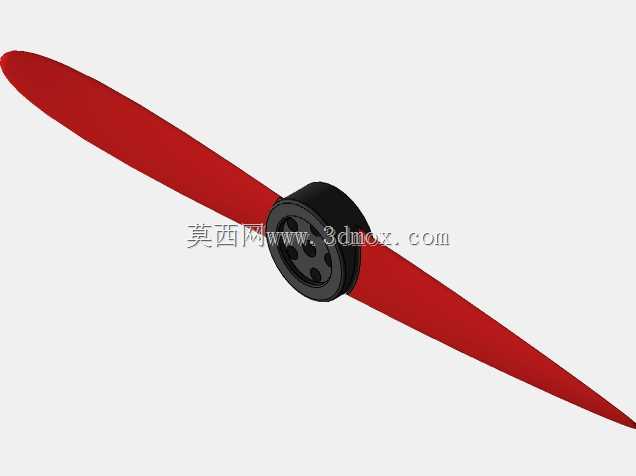

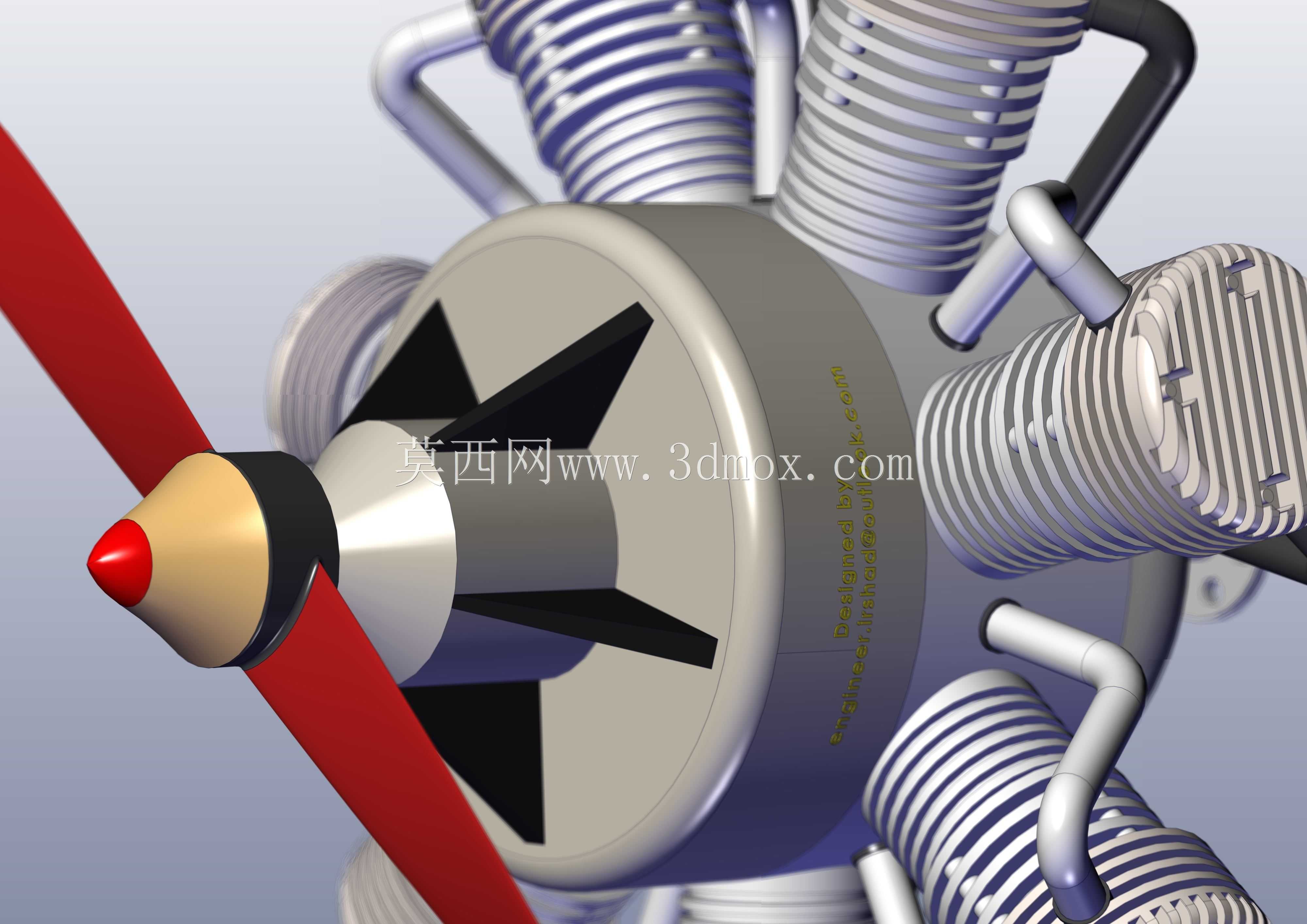

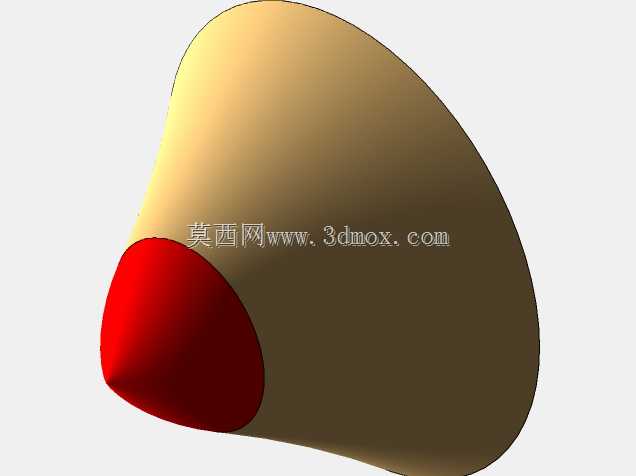

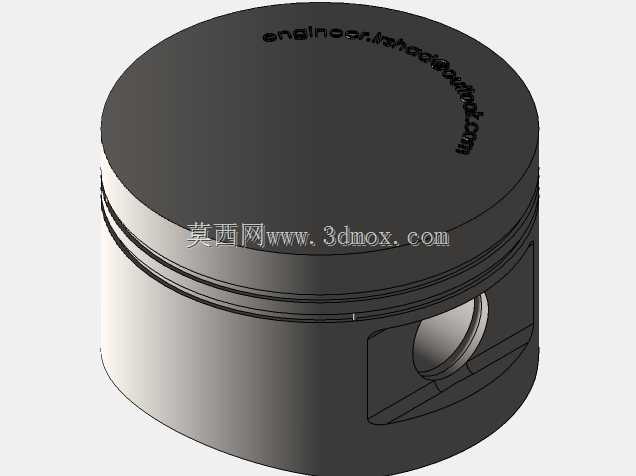

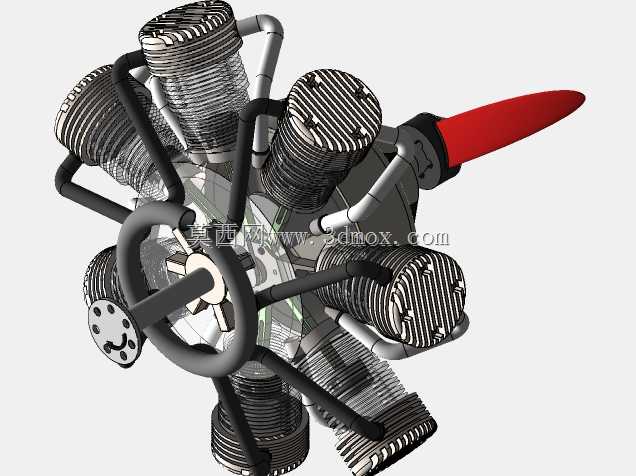

结构细节上，每个气缸的进排气管路沿气缸外侧做了等弧度弯曲，既不会遮挡散热片的迎风面，也能让各缸的进排气阻力保持一致，保证每个气缸的充气效率处于同一水平；前部螺旋桨的桨毂采用锥面配合定位，配合锁紧螺母能保证大拉力输出下的连接可靠性，桨叶的安装角可根据不同的飞行任务需求调整，兼顾起飞阶段的大拉力与巡航阶段的燃油经济性。
