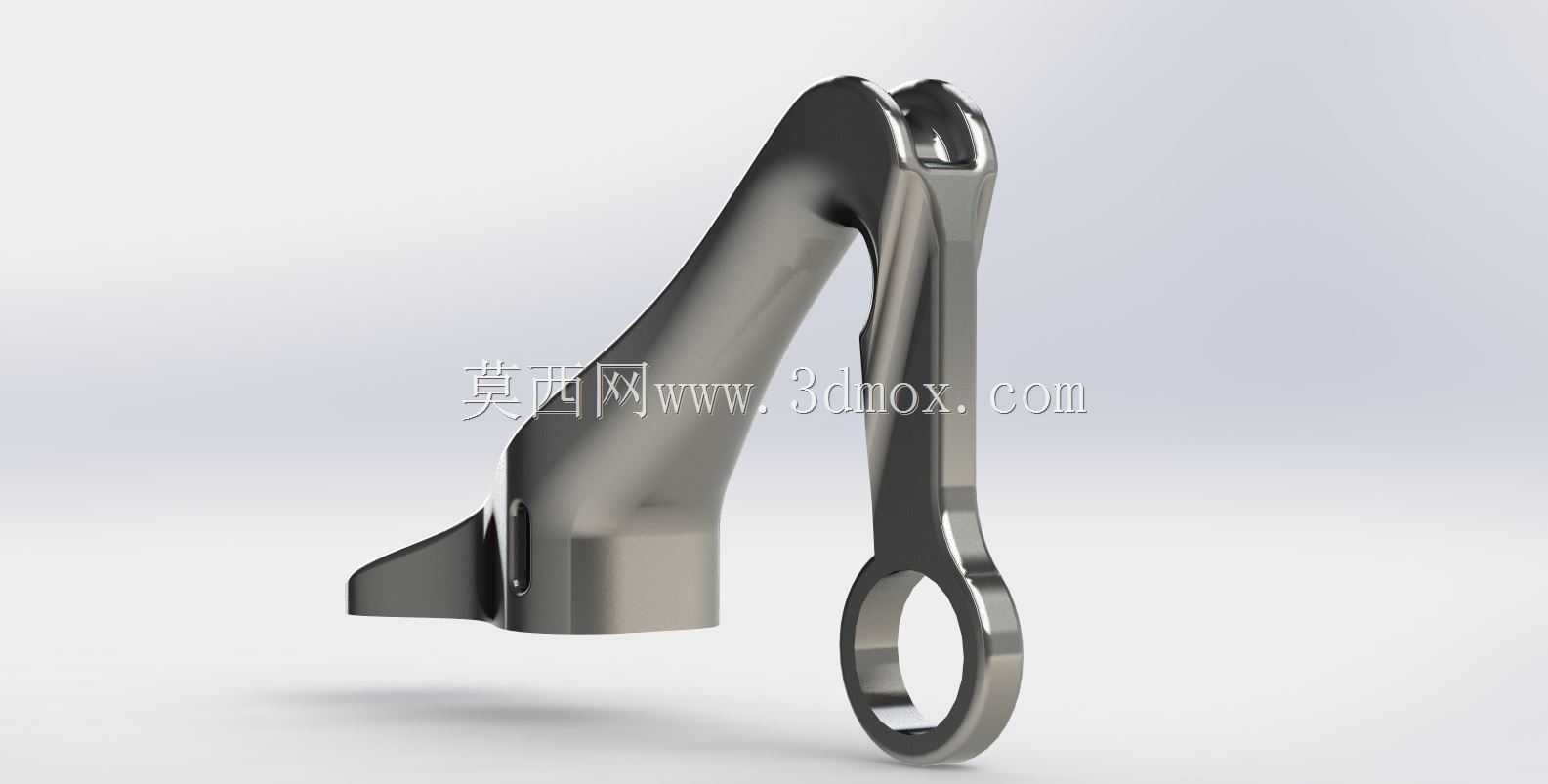

航空用轻量化飞机轴承支撑结构

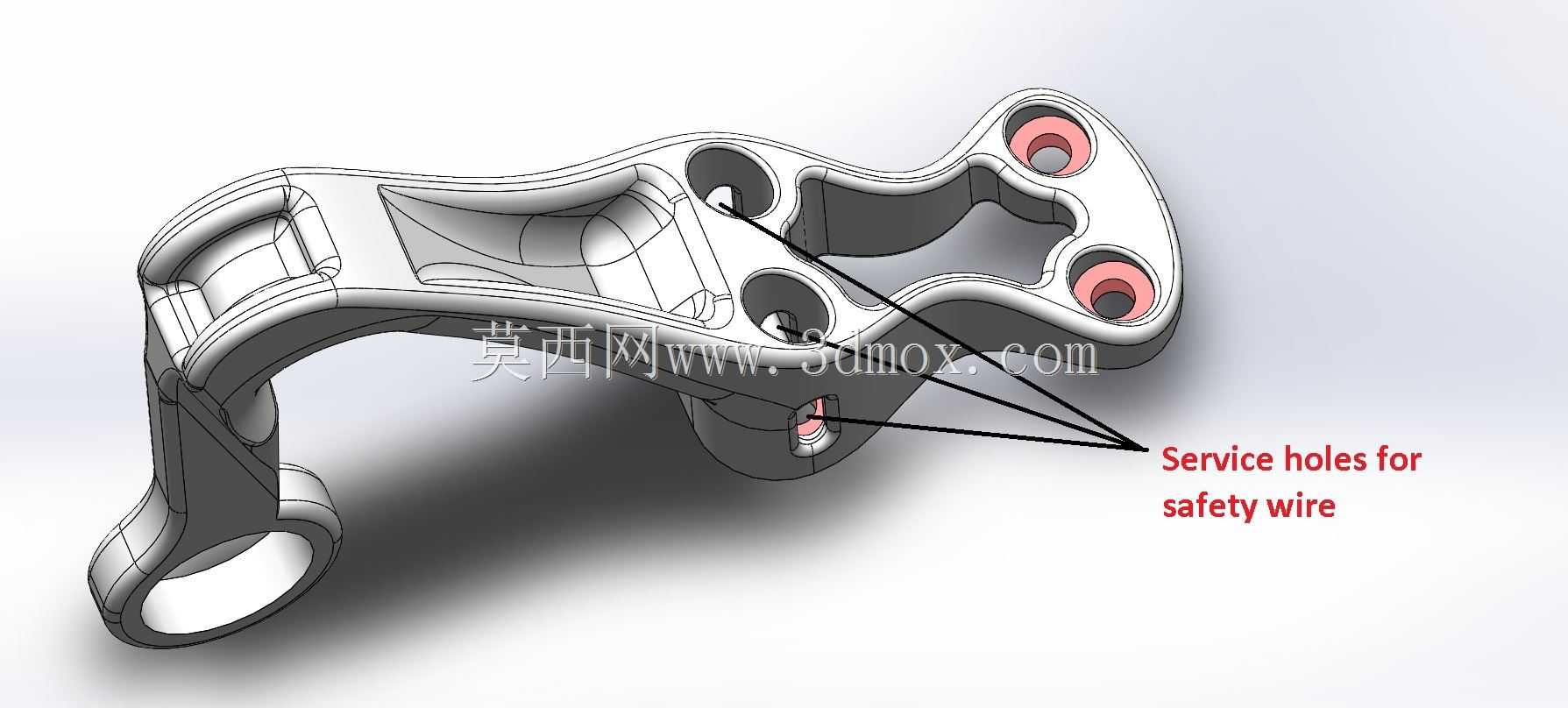

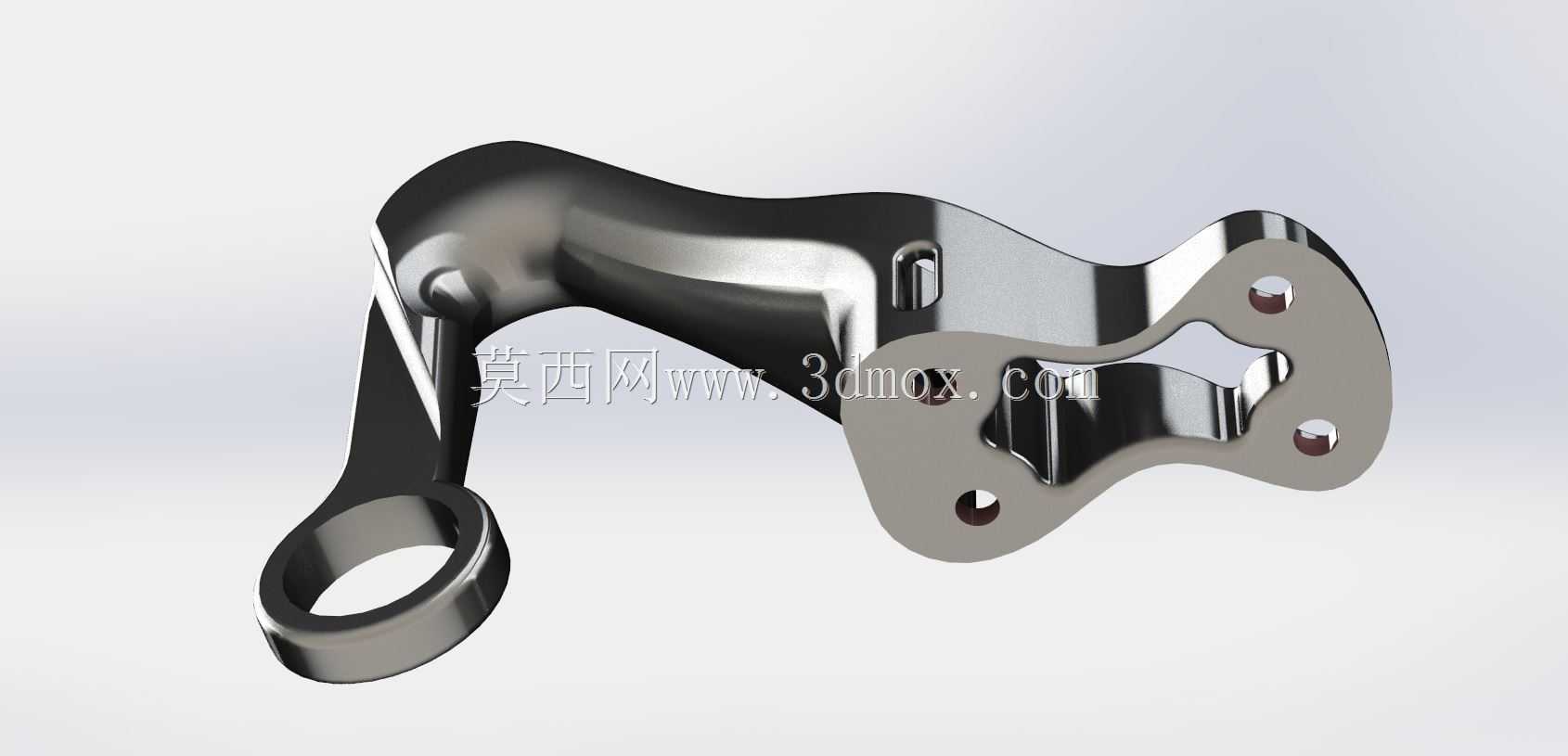

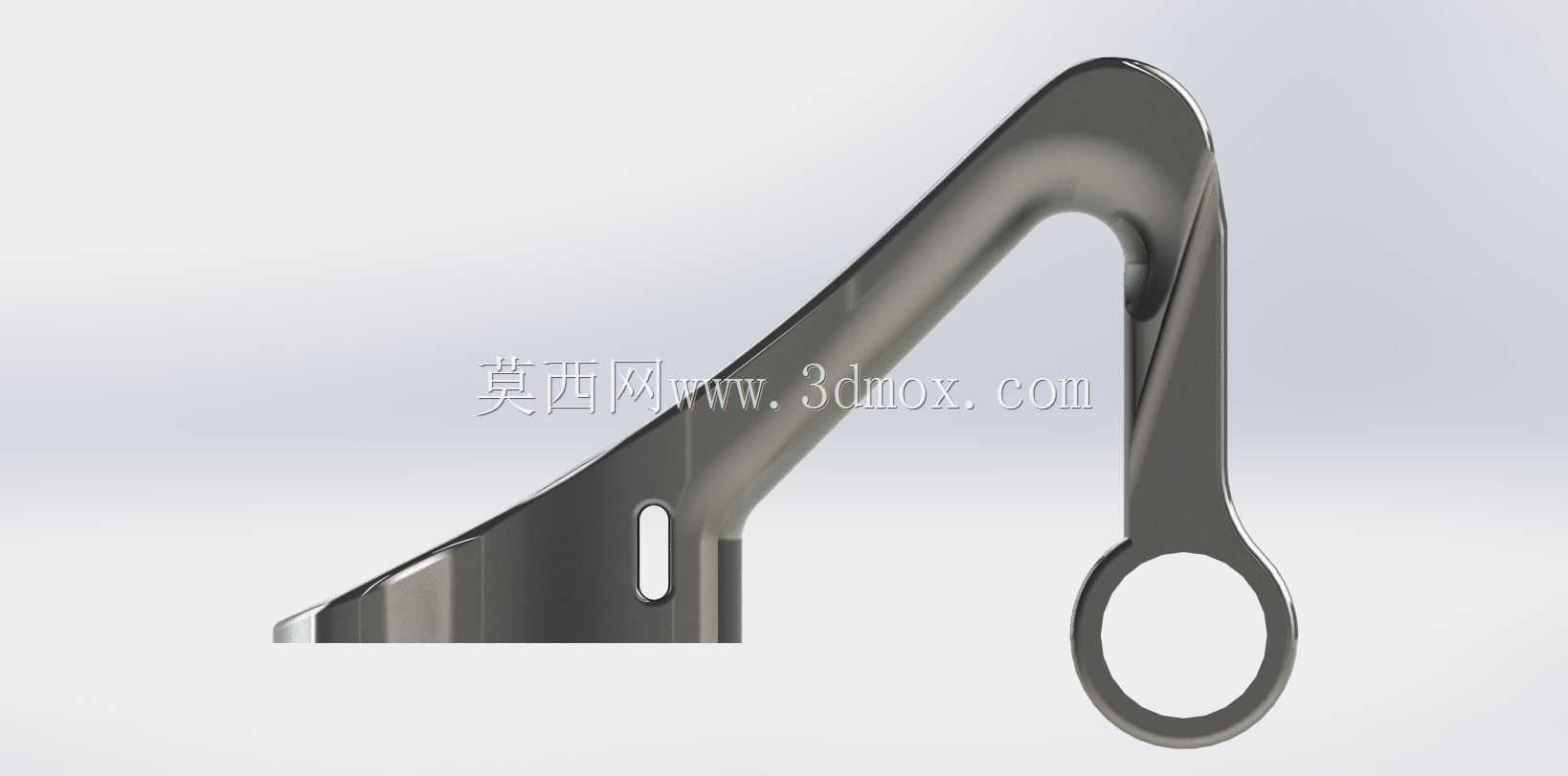

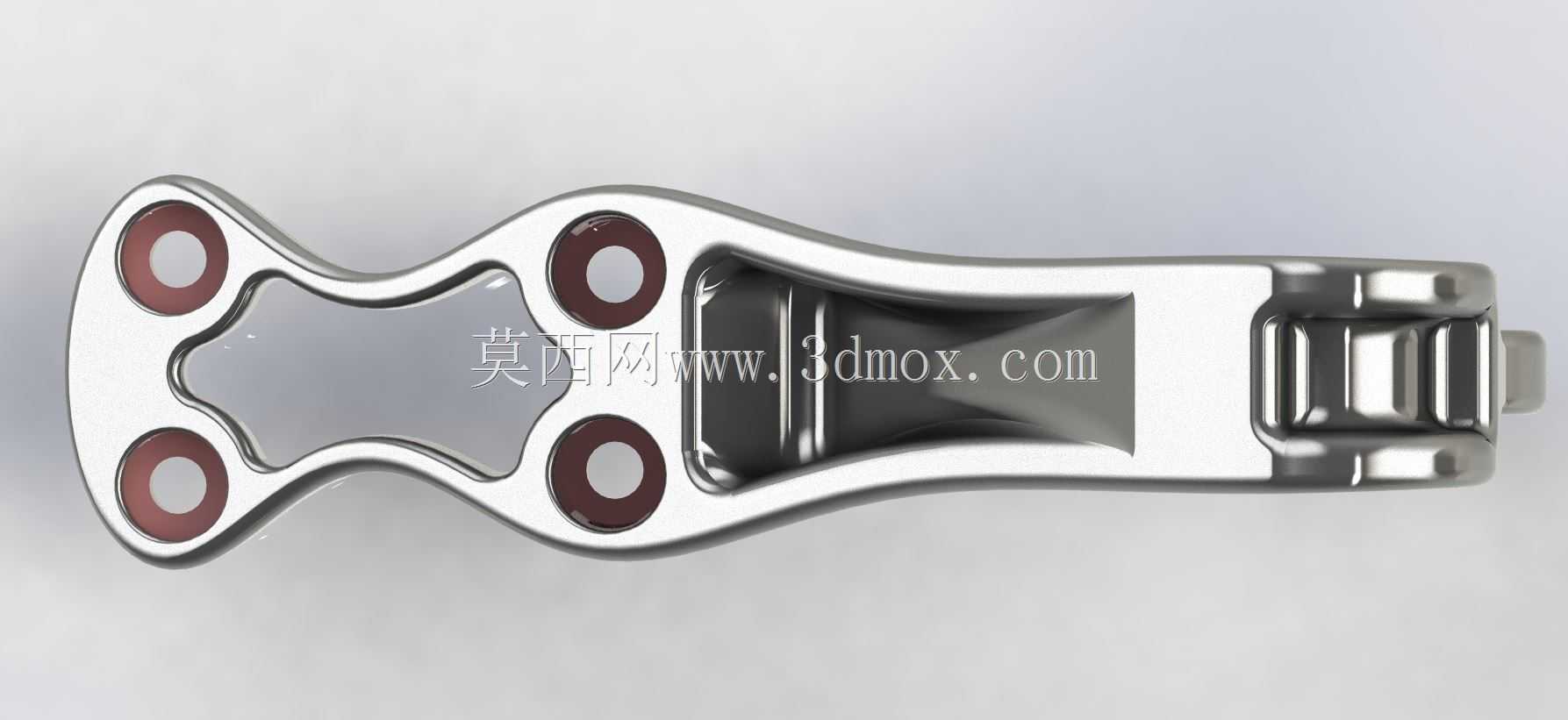

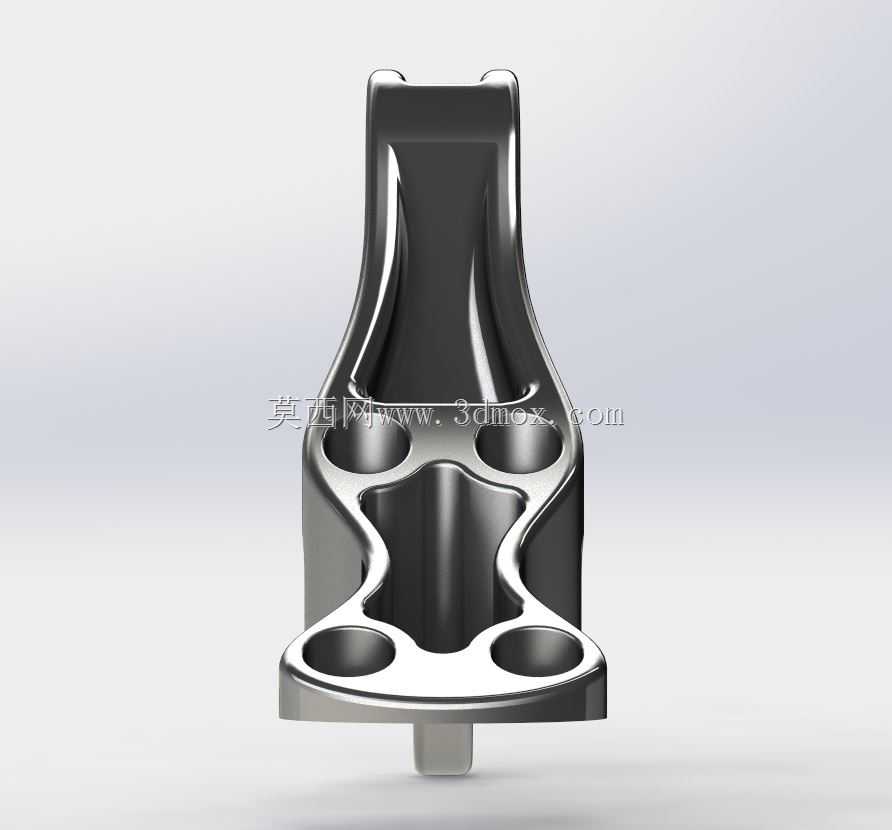

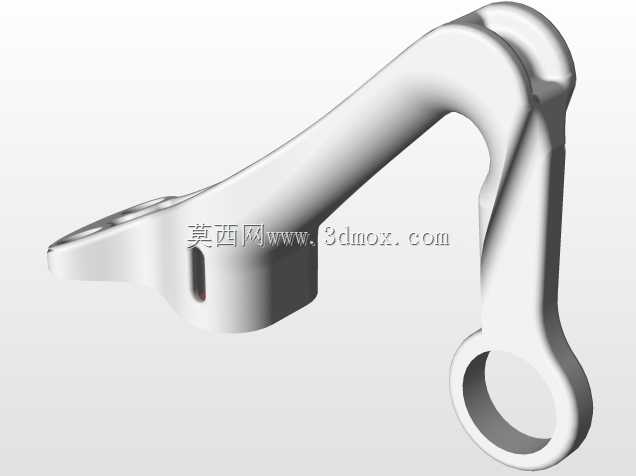

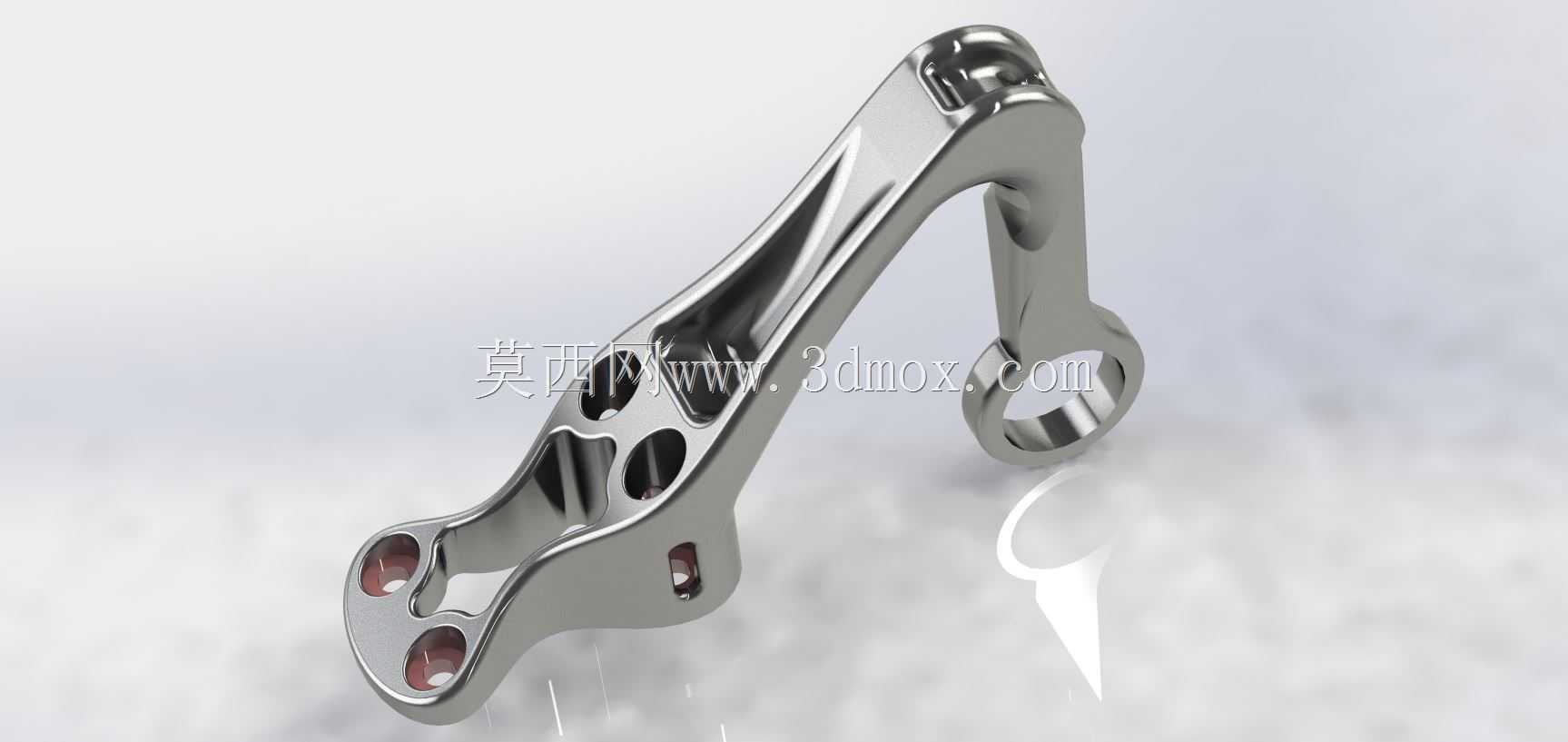

在航空机载结构与飞控传动系统的设计场景中，这类轴承支撑构件是连接传动转轴与机身安装基面的核心受力件，主要承担转轴径向载荷传递、限定转轴轴向窜动间隙、保障传动副同轴度的核心作用，直接关系到传动链路的运行稳定性与疲劳寿命。不同于地面工业设备的轴承支撑结构，航空场景下的构件设计首先要平衡结构强度与自重的矛盾，每克多余的结构重量都会影响整机的载荷分配与燃油效率，因此整体采用了拓扑优化后的异形镂空构型，在非主受力区域去除冗余材料，同时在主传力路径上保留连续的加强筋结构，让载荷能够从轴承安装位顺畅传递到各个安装孔位，避免应力集中带来的疲劳断裂风险。从安装边界来看，构件一端设置有完整的轴承安装环面，环面内径与配套轴承外圈采用过渡配合设计，加工时需要保证环面的圆柱度与表面粗糙度，避免轴承压装后出现卡滞或跑圈问题；另一端分布的多个安装孔位，对应机身安装基座上的定位销与紧固螺栓位置，孔位之间的位置度公差需要严格控制，保证安装后轴承的中心高与转轴设计轴线完全重合，不会出现偏载导致的轴承早期磨损。设计过程中需要反复校核不同工况下的受力状态，包括飞行过程中的交变振动载荷、起降阶段的冲击载荷、温度变化带来的结构形变影响，在镂空区域的边缘全部做了圆弧过渡处理，避免锐角带来的应力集中问题，同时构件表面的流线型构型也能减少机载环境下的空气阻力，适配高速飞行时的气动要求。这类支撑构件在实际装配中，不需要额外加装调整垫片即可完成定位，安装孔位的沉头设计可以让紧固螺栓完全埋入构件表面，不会突出结构外影响周边部件的布置，整体结构在满足长期使用强度要求的前提下，尽可能压缩了自身的结构重量，符合航空零部件轻量化、高可靠性的设计原则，也能为同类型机载支撑构件的设计提供构型参考。
