三叶片风力发电机组风轮叶片结构

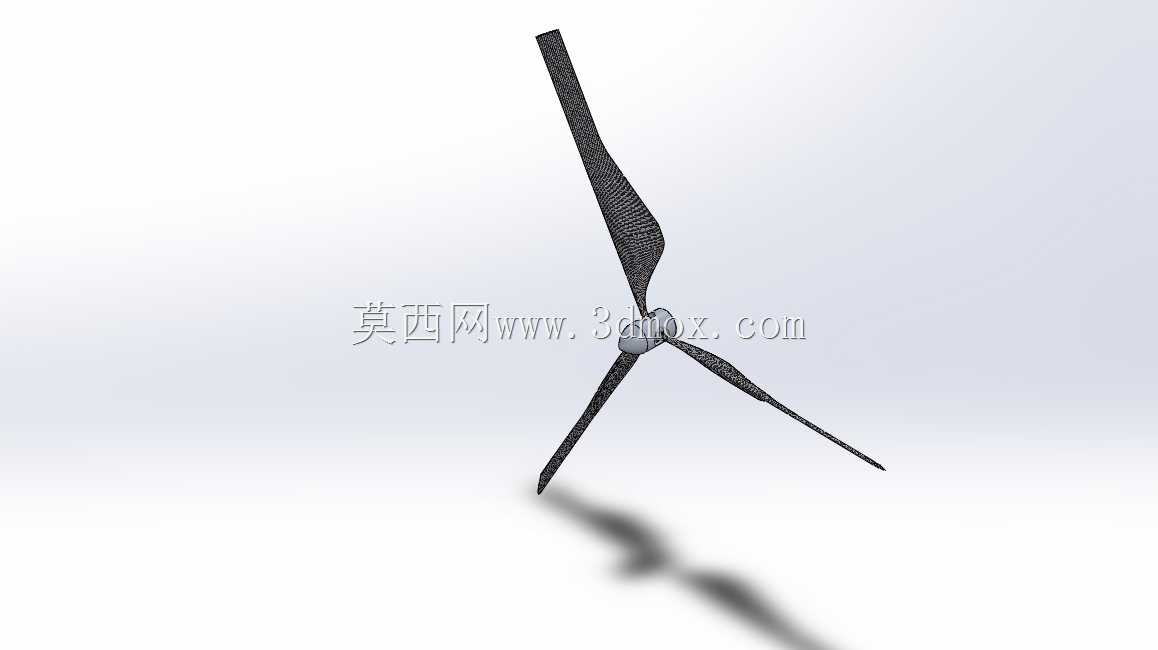

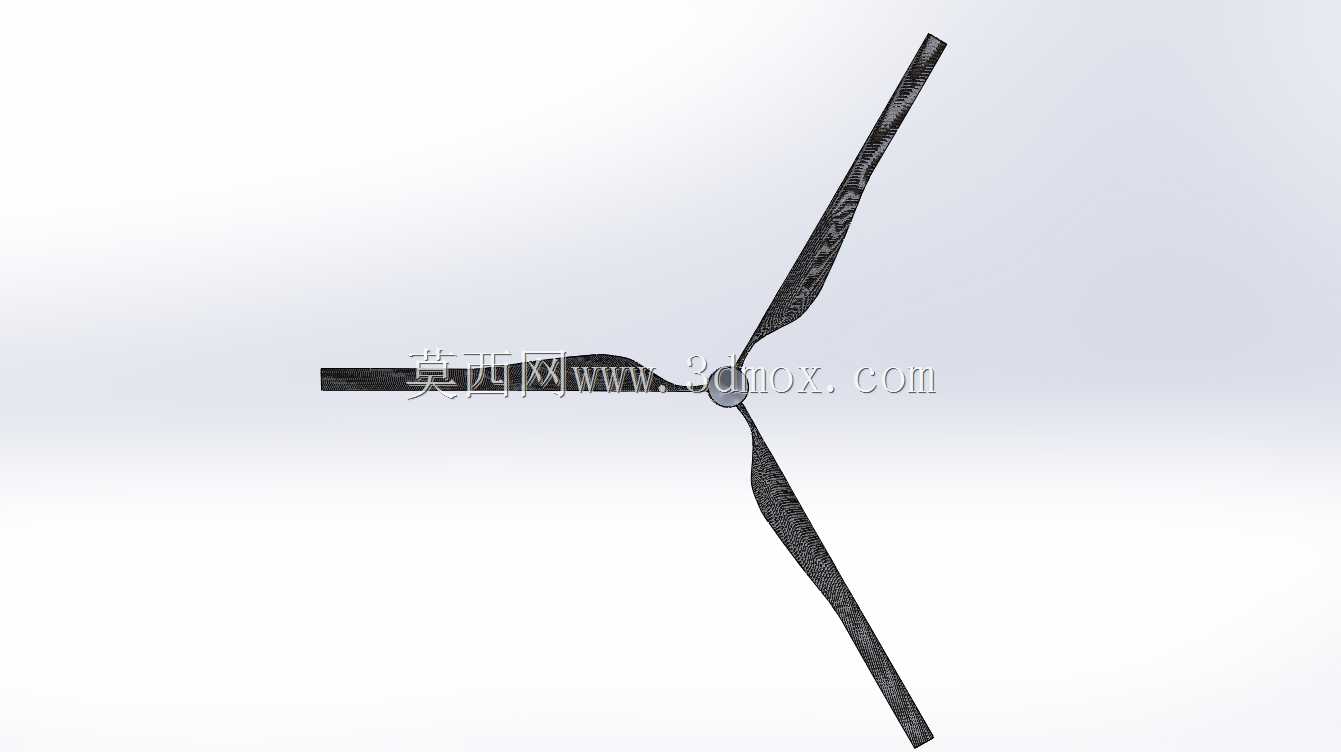

在陆上集中式风场、沿海分布式风电项目以及偏远离网供电场景中，风轮叶片作为捕获风能的核心执行部件，其气动外形与结构强度直接决定整套风电设备的风能利用效率与运行寿命。这套叶片采用三叶片对称布局设计，匹配主流水平轴风力发电机组的运行逻辑，相较于双叶片或多叶片方案，三叶片布局在运行过程中动平衡表现更优，叶轮旋转时的轴向载荷波动更小，能有效降低塔筒与机舱主轴承的交变应力冲击，适配额定风速区间内的持续稳定发电需求。从设计思路来看，叶片翼型沿展向做连续渐变优化，叶根区域采用大厚度钝头翼型，保证与轮毂连接部位的结构刚度，可承受极端阵风下的弯曲载荷与扭转载荷，叶尖区域逐步过渡为薄型高升阻比翼型，降低叶尖涡流损失，提升低风速区间的启转性能，叶片表面的流线型曲面经过气动修型，可减少运行过程中的气动噪声，降低对周边环境的声污染影响。在安装边界层面，叶根连接法兰的孔位排布与通用兆瓦级风电轮毂的安装接口匹配，设计阶段已预留变桨轴承的安装空间，叶片整体展长与对应功率等级机组的塔筒净空距离匹配，避免极端风况下叶片扫塔的风险，叶片的重心沿展向分布经过配重优化，可降低变桨系统的驱动负载，减少变桨减速机的磨损速率。实际运行过程中，叶片的扭转角度沿展向做非线性分布，可保证不同截面处的来流攻角处于最优区间，在额定风速下能最大化捕获风的动能，当风速超过切出风速时，配合变桨系统调整叶片攻角，可实现气动刹车，降低叶轮转速，保护发电机组的传动链部件不受过载冲击。叶片的曲面建模过程中严格遵循气动外形的坐标点云数据，每一段曲面的曲率连续过渡，不存在局部凸起或凹陷，避免运行过程中出现局部气流分离导致的结构振动，建模时同步考虑了叶片的防雷接闪器安装位置、排水孔预留位置等细节结构，可直接用于后续的结构强度仿真、模具开模以及装配干涉检查工作，为风电设备的整机装配验证提供精准的三维数模支撑。
