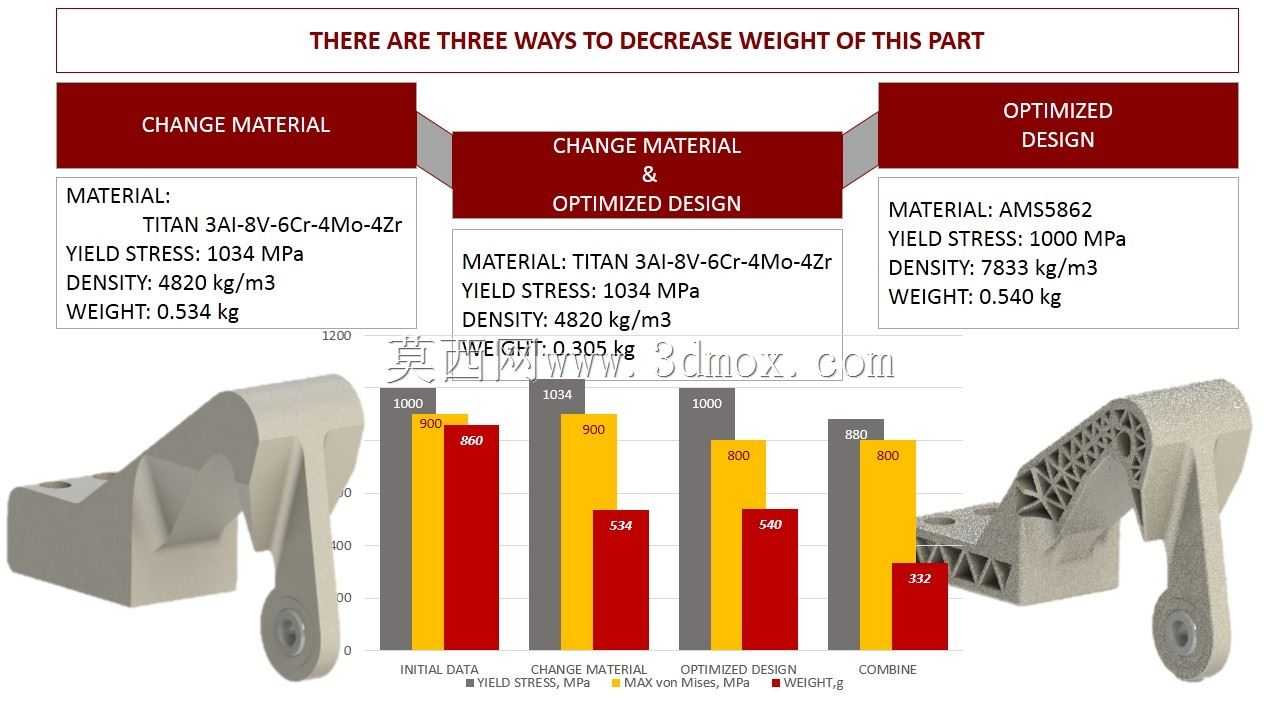

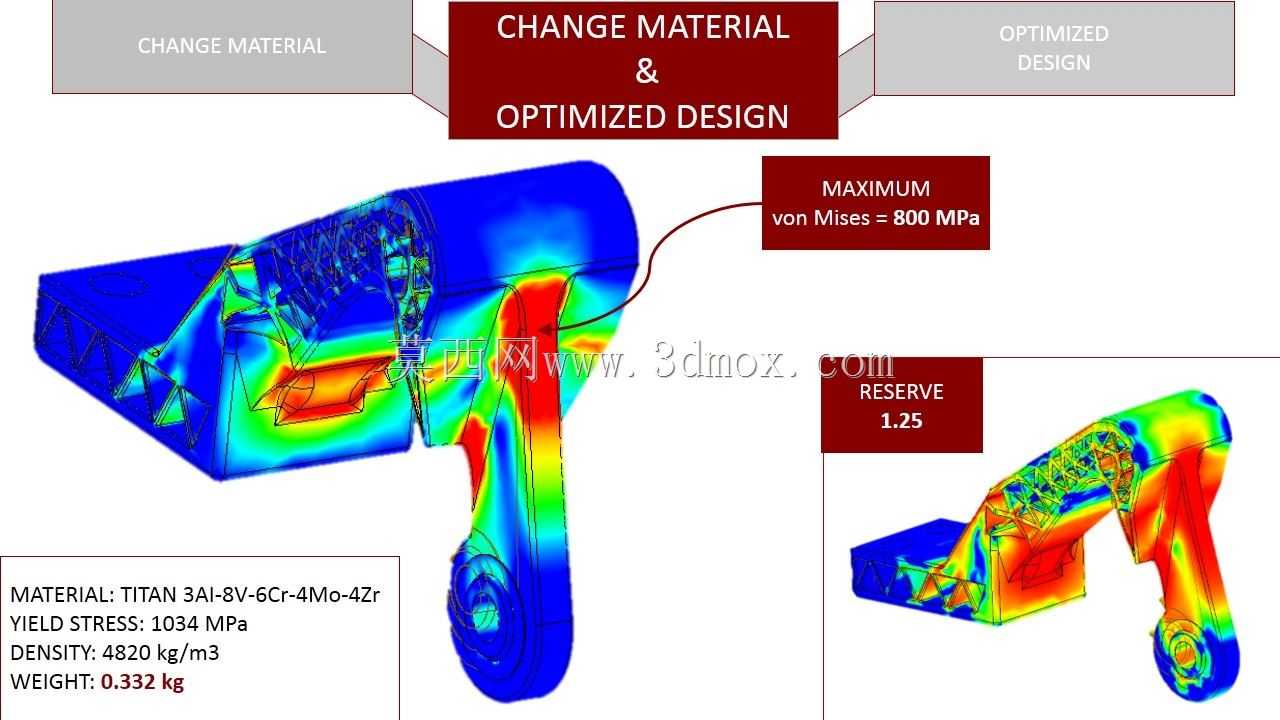

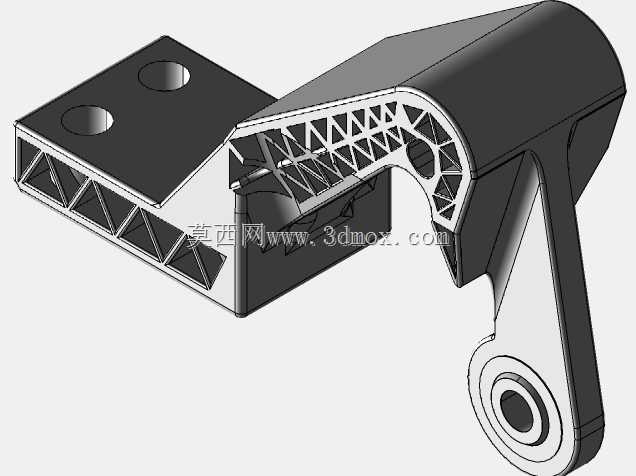

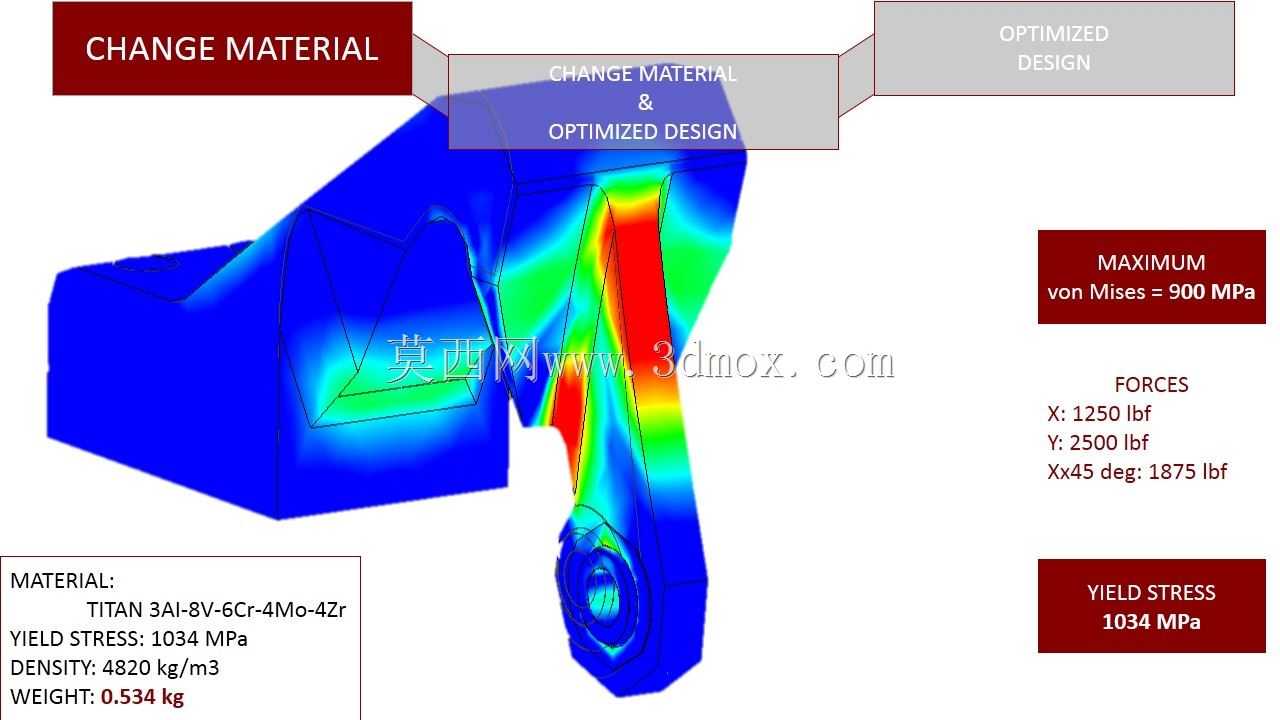

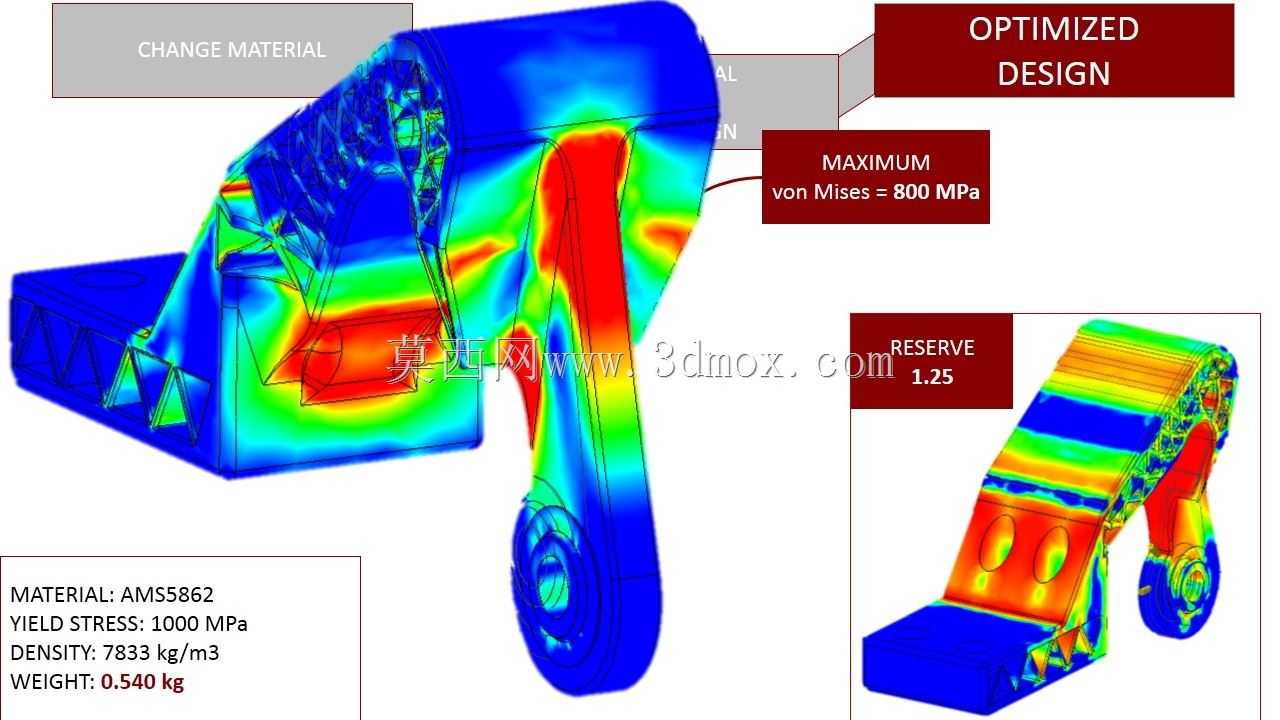

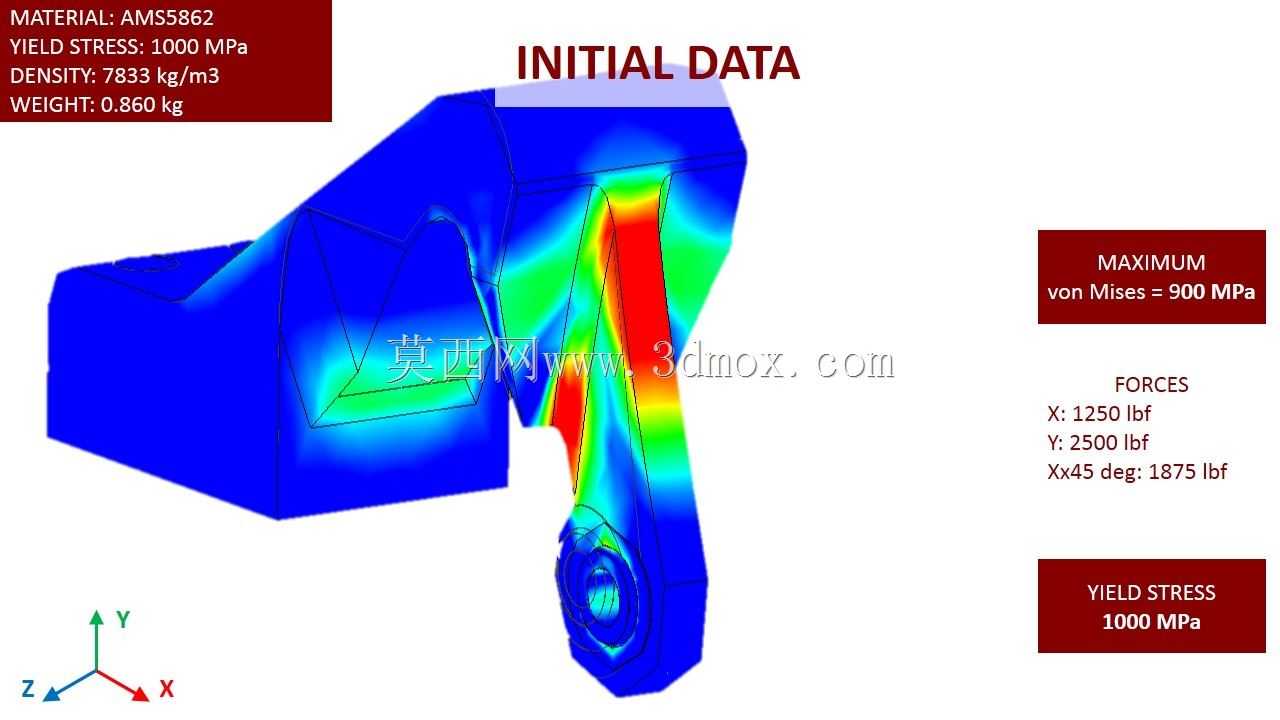

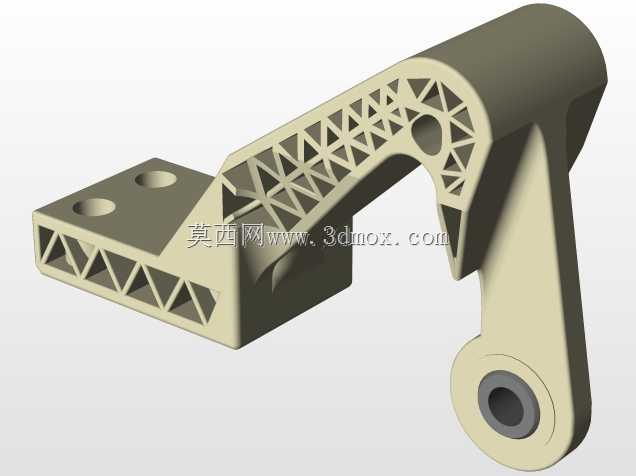

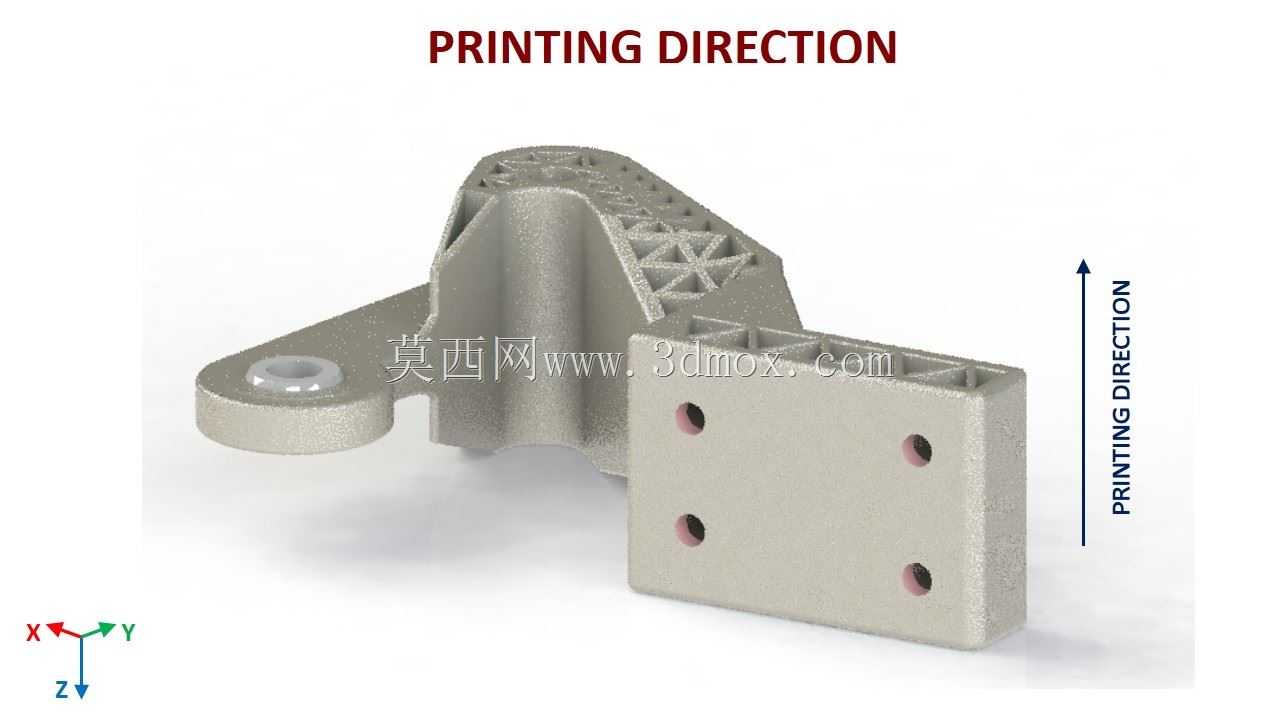

这款轴承支撑结构在设计阶段就瞄准了航空机载设备、轻量化工业机器人关节这类对自重敏感、安装空间受限的应用场景,区别于传统铸造轴承座的厚重实体结构,整个支撑件采用了拓扑优化后的镂空点阵填充设计,在保证安装面刚性、轴承承载位形位公差的前提下,尽可能去除了非受力区域的冗余材料。从安装边界来看,右侧的方形安装法兰设置了四个对称分布的沉头安装孔,孔位间距严格匹配通用工业安装面板的标准孔距,安装面平面度控制在0.02mm以内,能够保证与安装基体完全贴合,避免长期受载后出现连接松动;左侧的轴承配合位采用了半圆弧包容结构,配合面粗糙度达到Ra1.6,能够与标准外圈直径的滚动轴承实现过渡配合,不需要额外加装轴套即可完成轴承的定位装配,轴承位旁延伸出的带孔支耳可用于安装限位传感器或者走线固定座,集成化的结构减少了设备上额外的安装支架数量。设计过程中首先根据实际受载工况,也就是轴承承受的径向载荷、安装法兰传递的倾覆力矩做了受力路径仿真,沿着主应力走向布置了连续的加强筋结构,非主受力区域采用三角形镂空点阵填充,既保证了结构的抗冲击性能,又把整体重量降到了同载荷等级传统铸铁轴承座的38%,同时结构上明确标注了增材制造的打印方向,沿着竖直方向布置成型路径,能够避免安装孔、轴承配合面出现支撑残留,减少后续机加工的工序量。在实际设备装配中,这款支撑座可以直接替换同安装尺寸的传统轴承座,不需要改动周边的安装结构,尤其适合用在需要频繁做往复运动的机械臂关节、无人机机载传动机构、3D打印设备的运动轴支撑位置,这类场景下结构自重会直接影响设备的动态响应速度,轻量化的支撑结构能够有效降低运动部件的惯量,提升设备的运动精度。结构的转角位置全部做了R2以上的圆角过渡,避免增材制造过程中出现应力集中导致的成型缺陷,同时长期受交变载荷时也不会在转角位置萌生疲劳裂纹,轴承配合位的壁厚经过反复校核,在最大额定载荷下的径向变形量小于0.01mm,完全满足精密传动场景下对支撑刚性的要求,安装法兰的背面设置了0.5mm的卸荷槽,能够避免安装时基体平面的平面度误差传导到轴承配合位,导致轴承卡滞、运转阻力增大的问题。
- 全部评论(0)
- 模板大小 5.88 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,SOLIDWORKS,Rendering
- 软件分类 轴承座
