航空用轻量化铰接式轴承支撑结构

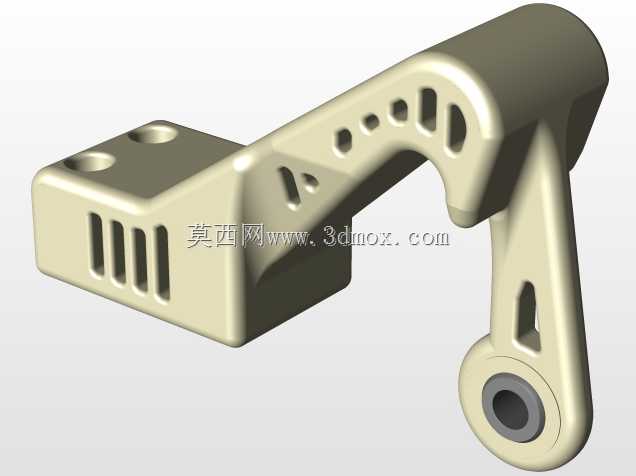

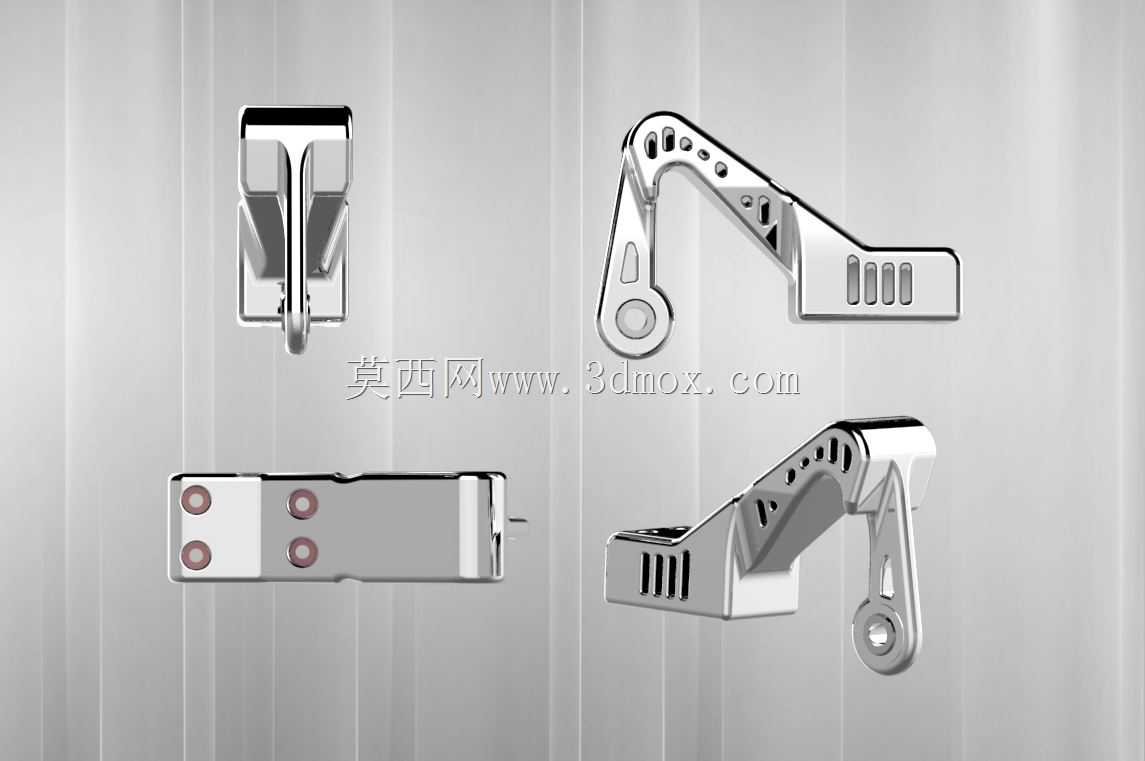

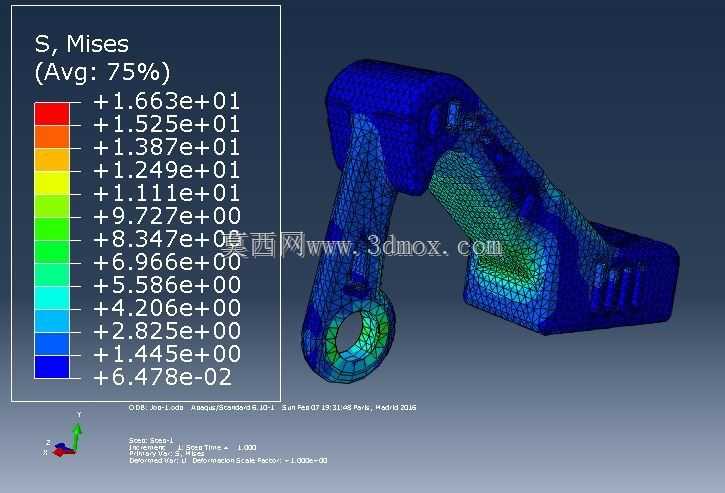

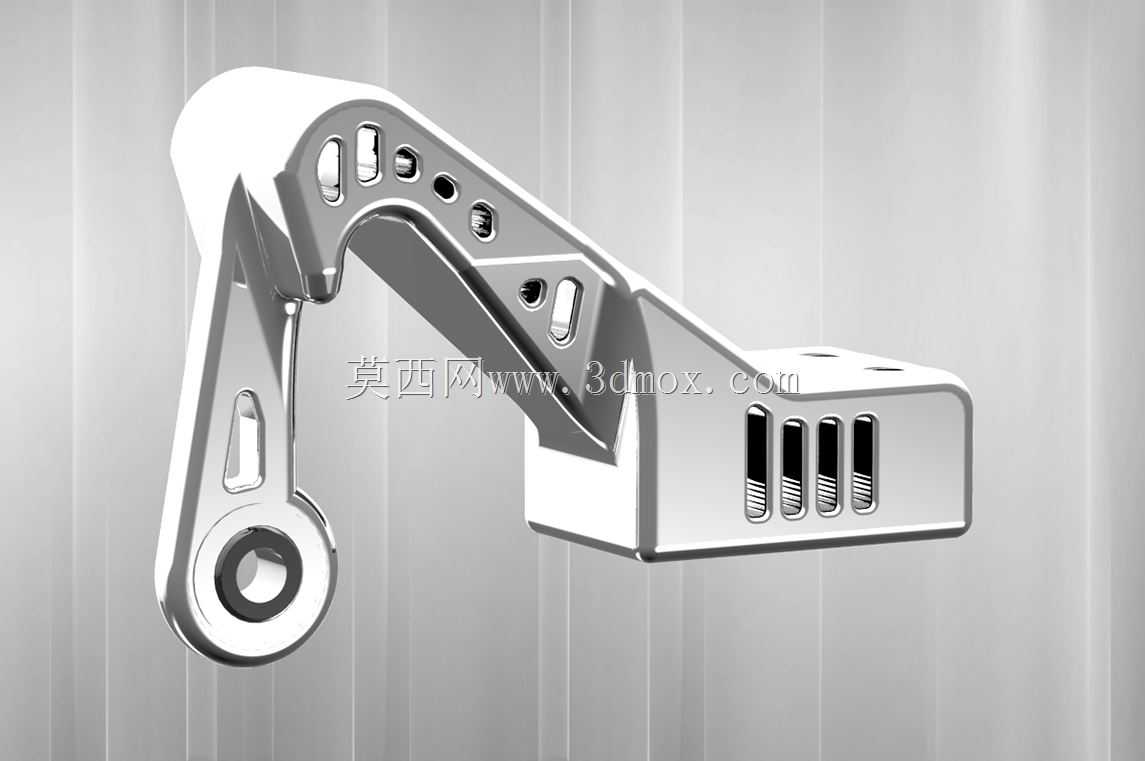

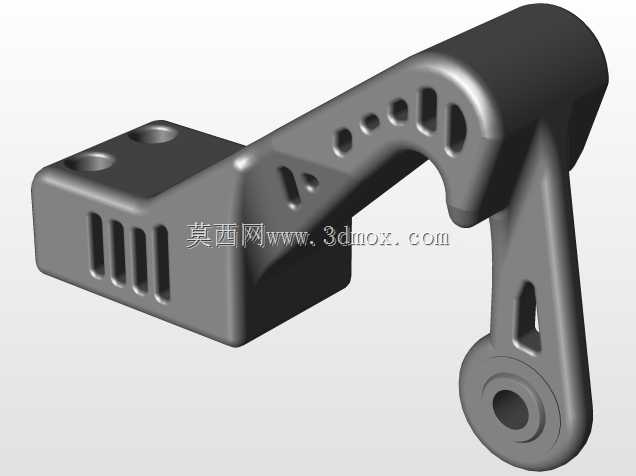

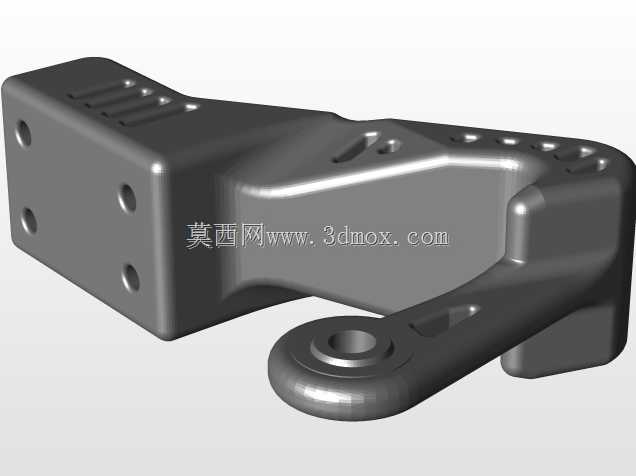

在航空机载设备与机体结构的连接场景中，这类铰接式轴承支撑结构承担着转动副载荷传递、运动轨迹约束的核心作用，区别于普通工业设备的厚重轴承座，航空场景下的支撑件需要在严苛的重量限制下保证足够的结构强度与疲劳寿命，因此设计阶段就需要平衡减重需求与力学性能的矛盾。从结构形态来看，该构件采用一体化弯折的承力构型，一端设置带轴承安装位的铰接端，内孔用于镶嵌标准关节轴承，可实现绕固定轴的小角度摆动，适配航空结构中舵面、连杆机构的往复运动需求，铰接端的外圈做了加厚处理，避免轴承压装后出现孔壁变形，同时预留了轴承定位的台阶面，装配时无需额外调整轴向位置，能大幅提升现场装配效率。构件的主体承力臂采用渐变截面设计，从铰接端向安装基座逐步过渡加宽，应力集中区域做了大圆角过渡处理，避免交变载荷下出现疲劳裂纹，臂身开设多组不同规格的异形镂空槽，这些槽位并非随意开设，而是经过拓扑优化后去除的非承力区域，在保证抗弯、抗扭截面模量满足载荷要求的前提下，最大限度去除冗余材料，镂空槽的边缘全部做了倒角处理，避免加工过程中出现应力集中源，也能减少飞行过程中的气动阻力。另一端的安装基座设置了多组螺栓安装孔，孔位的间距与安装面的平面度公差严格匹配航空构件的安装标准，基座侧面开设的横向通槽既可以进一步减重，也能作为装配时的观察位，方便确认螺栓是否完全穿入安装孔，同时通槽的存在可以让基座在承受安装预紧力时产生微小的弹性变形，补偿安装面的平面度误差，避免构件出现附加装配应力。设计过程中需要重点校核铰接端的径向承载能力、承力臂的抗弯刚度以及安装基座的连接强度，尤其是在航空场景常见的振动、冲击载荷工况下，要保证构件不会出现共振、永久变形等失效问题，安装边界上需要预留足够的操作空间，保证装配工具能够顺利到达螺栓安装位，同时要考虑周边构件的运动包络，避免结构运动过程中出现干涉。这类支撑结构不需要额外搭配辅助支撑构件，自身的构型已经形成了稳定的承力体系，在额定载荷下能够保持足够的结构刚性，不会出现影响运动精度的形变，可直接用于航空操纵系统、机载设备安装架等部位的转动副支撑。
