不锈钢立式便携烧烤炉结构设计

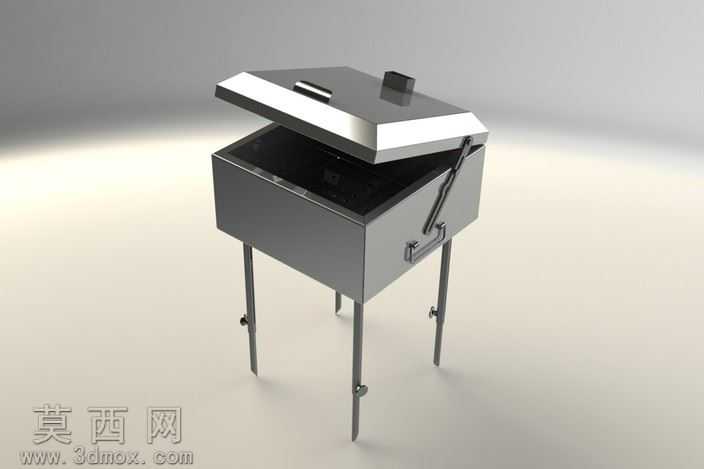

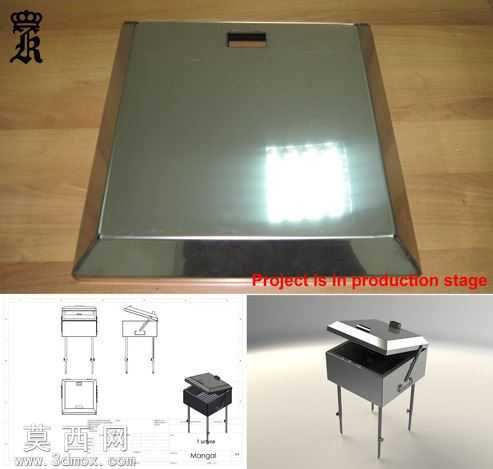

本作品为立式不锈钢烧烤炉三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，对炉体、箱盖、支撑腿、锁扣、气撑结构逐一进行特征建模，保证各部件装配间隙符合实际五金加工公差要求，所有钣金折弯、焊接边角均做了工艺性圆角处理，避免出现无法落地生产的尖锐结构。渲染阶段采用金属不锈钢材质球，调整表面粗糙度参数模拟拉丝不锈钢的哑光金属质感，对箱盖边缘的金属包边做了高光反射优化，支撑腿的调节卡扣做了防滑纹理细节处理，场景采用柔和影棚光源，多角度呈现产品的结构形态与材质质感。结构设计上，炉体采用400×400×180的方形箱体结构，内部预留炭槽放置空间，箱盖加装侧边气撑杆实现开合缓降与任意角度悬停，避免开合过程中砸伤使用者；箱体两侧加装嵌入式金属提手，方便搬运转移；四条可伸缩金属支撑腿搭配高度调节锁扣，可根据使用场景调整炉体高度，适配不同身高使用者的操作需求，同时支撑腿可完全收折贴合炉体底部，缩小收纳体积，方便户外出行携带。箱盖顶部加装隔热提手，避免高温开启时烫伤，箱体与箱盖的结合处做了错位咬合结构，闭合后可减少热量散失，提升烧烤时的炉内保温效果，同时避免炭灰从缝隙漏出。设计思路围绕户外便携烧烤的使用场景展开，优先选用不锈钢材质兼顾耐高温、抗锈蚀、易清洁的使用需求，整体结构无复杂异形部件，所有钣金件均可通过常规激光切割、折弯、焊接工艺完成加工，生产落地门槛低；可收折支撑腿的设计兼顾了使用时的稳定性与收纳时的便携性，气撑箱盖、隔热提手、侧边锁扣等细节设计均围绕实际使用中的安全痛点优化，既保证了产品外观的简洁金属质感，又充分覆盖了户外烧烤场景下的实用功能需求，建模过程中对所有活动部件做了装配干涉检查，确保支撑腿伸缩、箱盖开合、提手安装等动作无结构卡滞，完全符合实际产品的装配逻辑。
