外六角螺栓配六角螺母紧固件结构

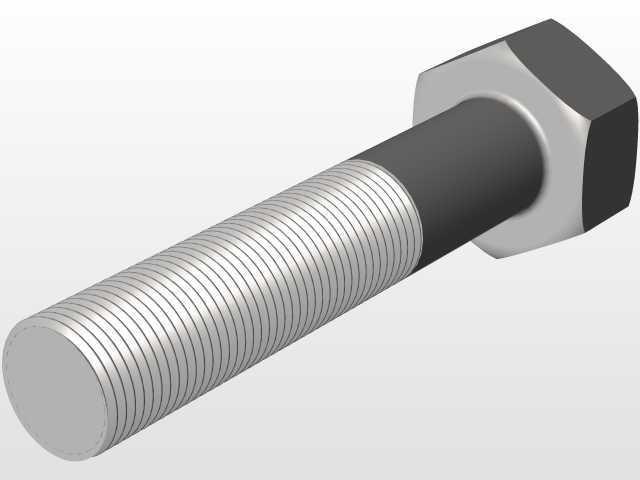

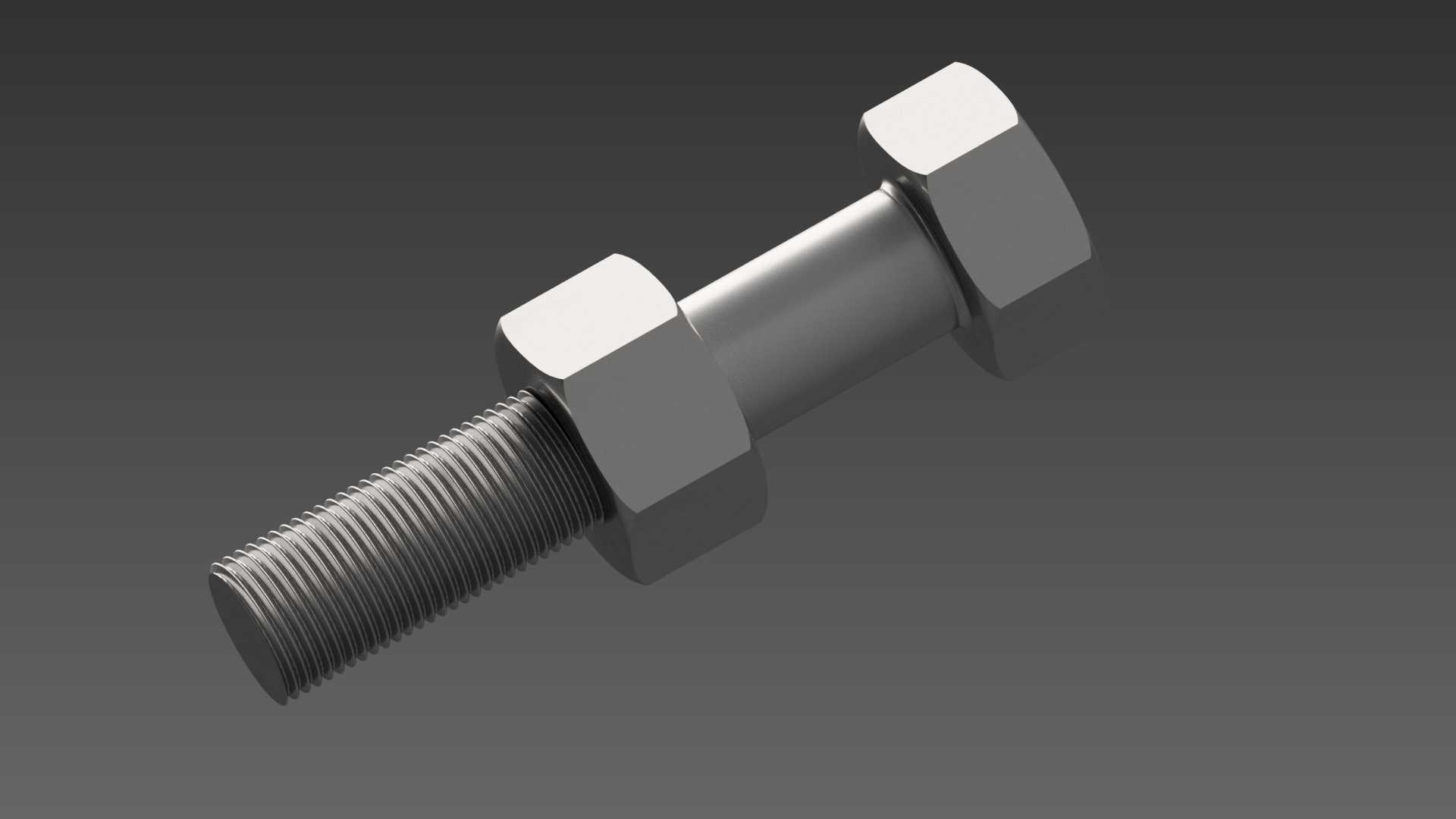

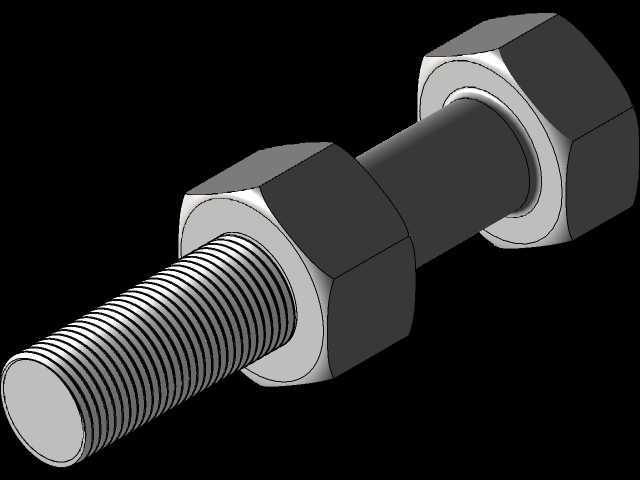

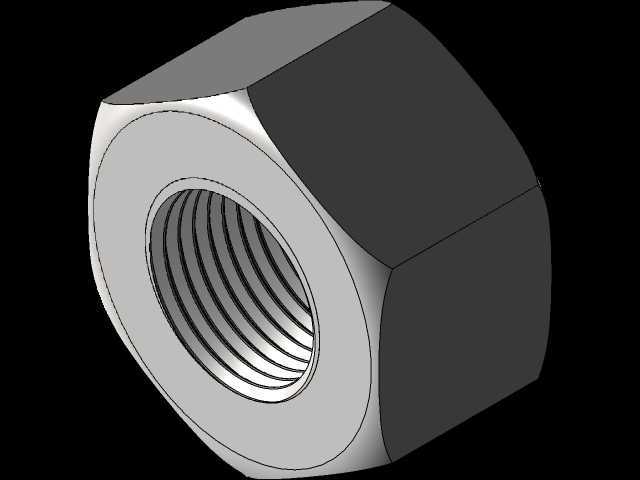

　　这套螺纹连接副的建模完全遵循公制普通螺纹的实际啮合逻辑，没有做简化的装饰性螺纹处理，螺杆部分的螺纹收尾、螺母端面的倒角都按照实际冷镦加工的成型特征还原，能直接用于设备装配环节的干涉检查、连接强度校核的前置参考。在化工管路的减压阀组装配场景里，这类紧固件是阀件与管路法兰、支架固定的核心连接件，选型时首先要匹配安装孔的通孔直径，这套模型的螺栓杆部与六角头的过渡圆角、螺母对边尺寸都严格对应常用的A级精度外六角紧固件公差范围，装配时可以直接套用标准扳手空间的预留尺寸，不用再额外校核工具操作的避让边界。

　　从设计逻辑上看，螺栓的光杆段长度略长于被连接件的总叠厚，预留了螺母拧紧后2-3牙的螺纹露出量，既避免螺纹啮合长度不足导致的滑牙风险，也不会因为螺杆伸出过长造成安装空间浪费或者与周边管线产生干涉。螺纹部分的牙型角、螺距都按照粗牙普通螺纹的参数建模，啮合段的螺纹接触没有做穿透处理，能直观展示螺纹副的受力接触面，在做有限元分析的前置模型处理时，可以直接提取啮合面做接触对设置，省去二次修整模型的步骤。

　　实际设备维护场景里，这类紧固件的拆装频率不低，模型里六角头的高度、螺母的厚度都符合常规的强度等级对应的尺寸比例，不会出现头厚过薄导致拧紧时棱角崩裂的设计缺陷，螺栓头部的支撑面做了微小的凸台处理，和被连接件接触时能保证压紧面的贴合度，避免因为接触面倾斜导致的预紧力不均。在做整机的管路布局设计时，把这套紧固件模型装配到对应的阀件安装位，可以提前检查螺栓安装时的操作空间，比如扳手转动时会不会和旁边的压力表、引压管碰撞，提前调整安装位置或者更换更合适长度的螺栓，减少现场装配时的返工概率。

　　安装边界方面，这套螺栓的六角头对边尺寸、螺母的对边尺寸都对应标准规格，对应的扳手空间预留半径可以直接按照常规操作空间要求设置，螺杆的公称直径对应的通孔间隙也符合装配公差要求，不用额外扩孔就能顺利穿装。螺纹部分的长度覆盖了常用的连接厚度范围，不管是薄支架的单层固定，还是法兰加密封垫的多层叠装，都能保证足够的螺纹啮合长度，预紧时的力传递路径也和实际零件一致，螺栓杆部的光杆部分直径略大于螺纹大径，能在承受横向剪切力时起到一定的定位销作用，减少被连接件之间的横向窜动。

　　很多初学者做紧固件建模时容易忽略螺纹收尾的不完整牙型，还有螺栓头与杆部的过渡圆角，这些细节恰恰是应力集中的高发位置，这套模型还原了这些工艺特征，在做连接强度仿真时，能更准确地捕捉应力集中点的位置，判断紧固件在交变载荷下的疲劳寿命区间。在减压阀这类压力管路设备上，紧固件需要承受管路振动、压力波动带来的交变载荷，合理的螺纹啮合长度、足够的头部支撑面积、合适的预紧空间都是保证连接可靠性的关键，这套模型的尺寸比例完全贴合实际量产的紧固件参数，不管是做装配演示、工装设计还是选型参考，都能直接对应实际采购的标准件规格，不会出现模型和实物尺寸对不上的问题。
