RC航模FPV云台万向转向机构

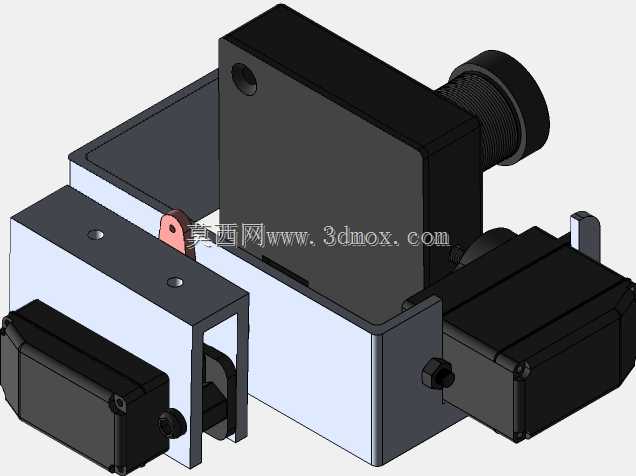

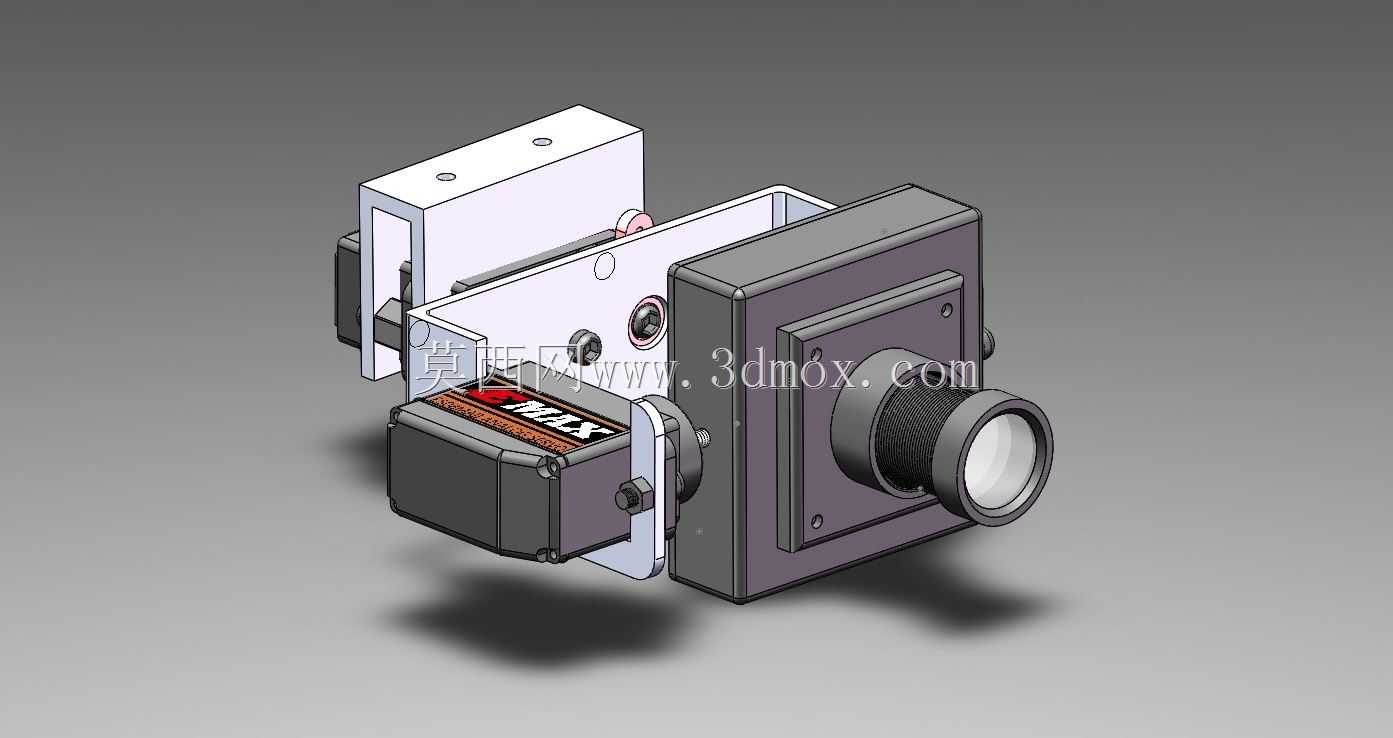

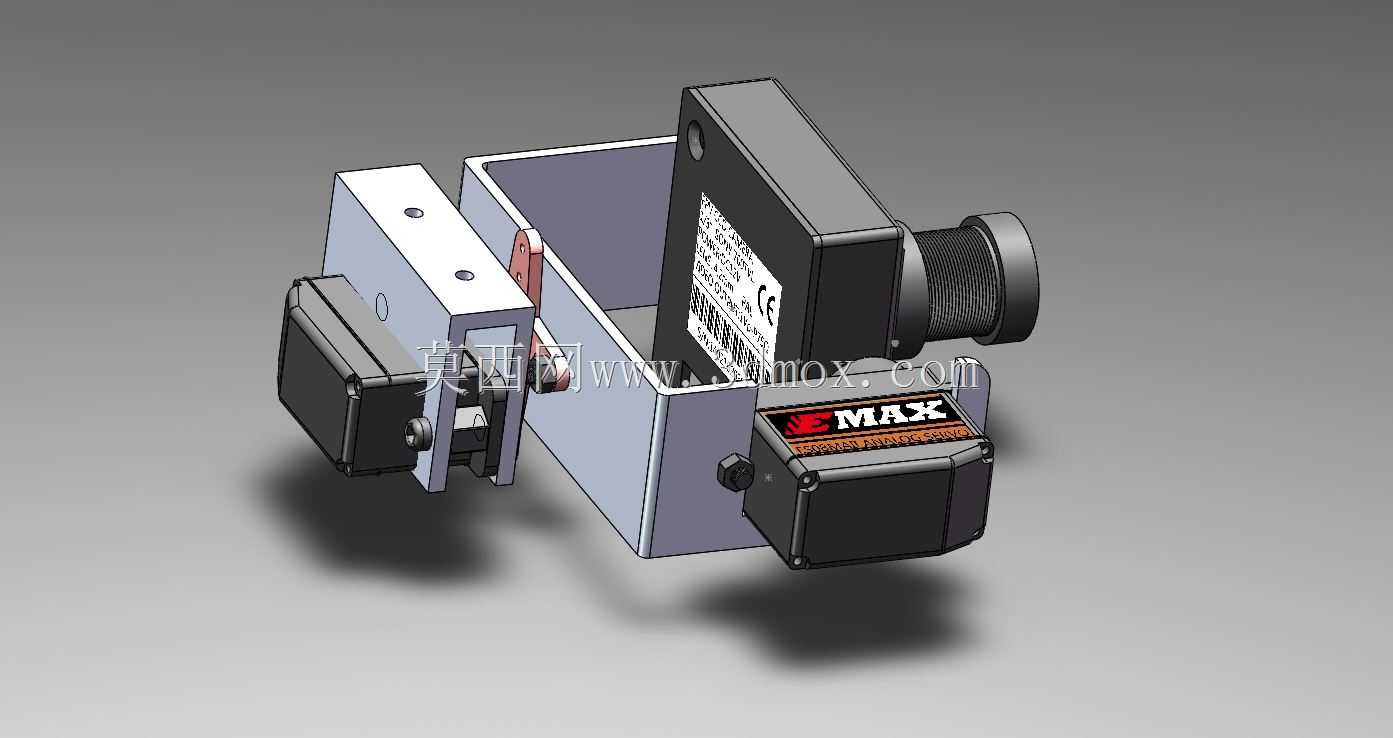

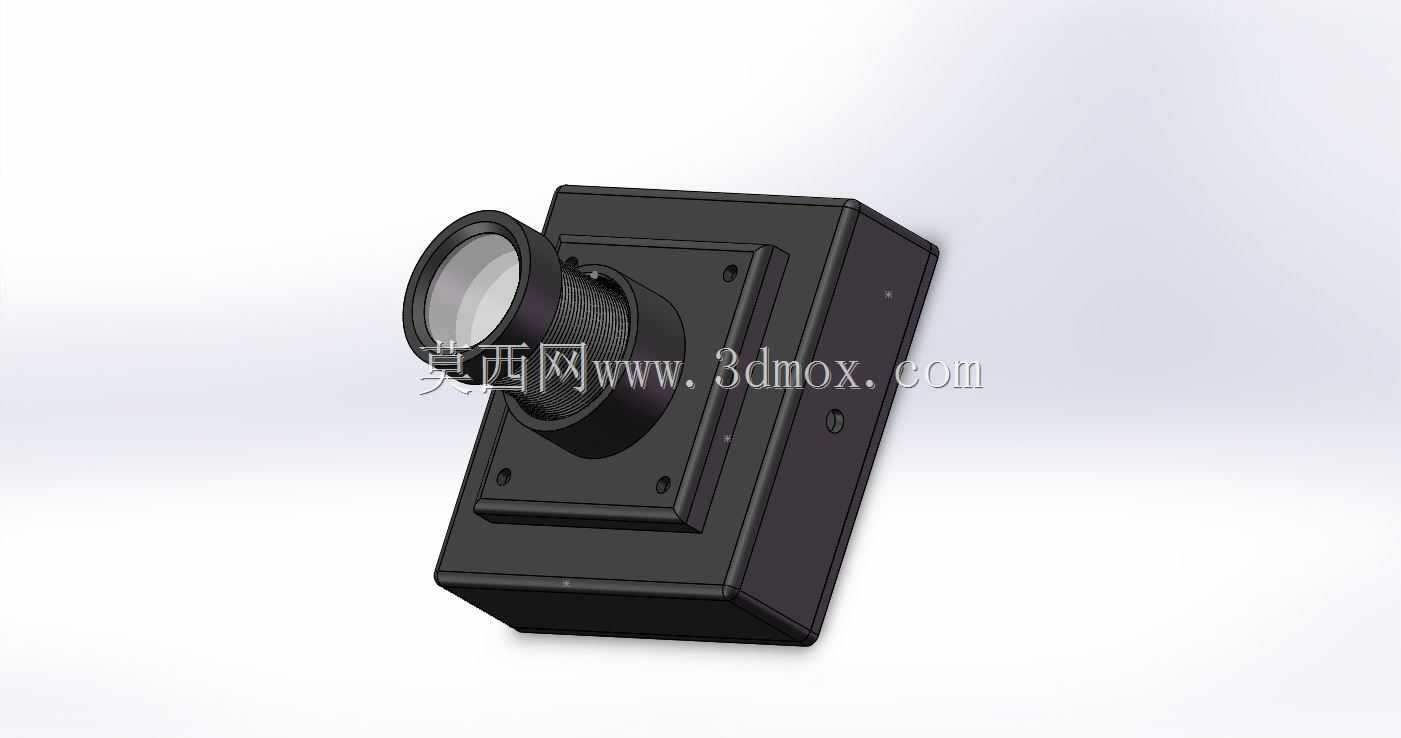

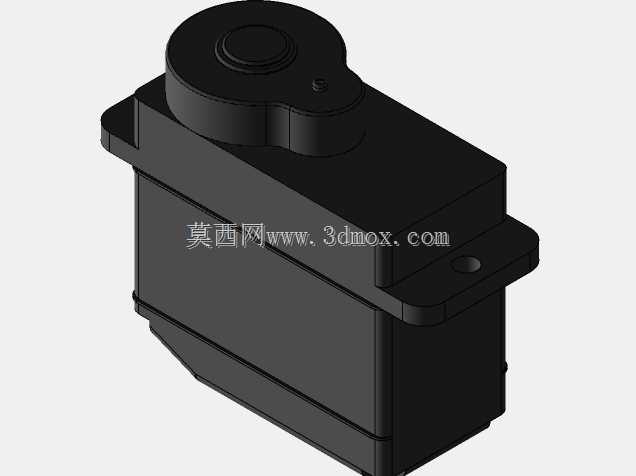

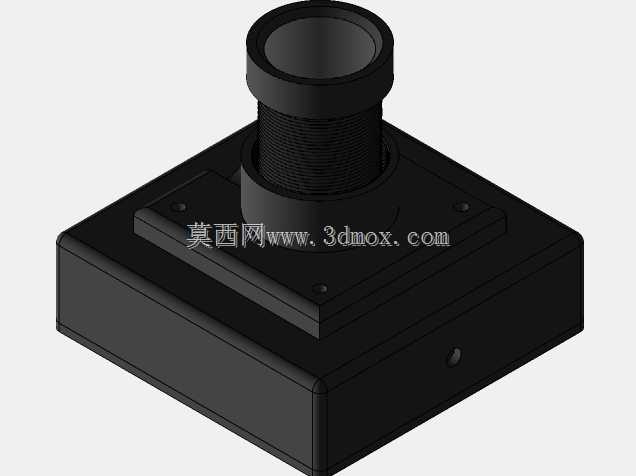

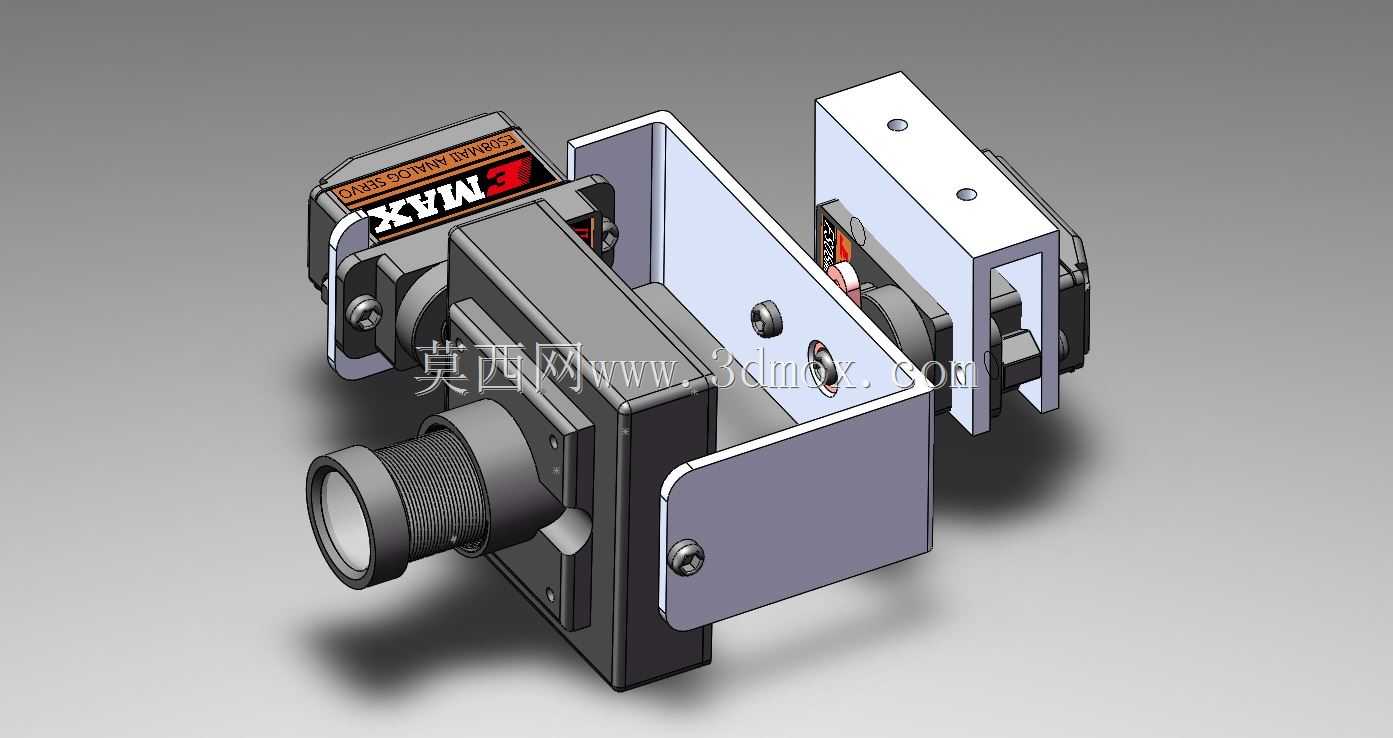

这套转向机构主要适配遥控航模的第一视角拍摄场景，在穿越机、固定翼航拍载机、遥控车模的视觉采集单元上应用广泛，核心作用是为机载图像采集模块提供多自由度姿态调整能力，抵消载体行进、飞行过程中产生的姿态抖动与角度偏移，保证拍摄画面的稳定输出。从结构布局来看，整体采用框架式嵌套设计，外层安装框架预留了标准的载具安装孔位，可直接固定在航模机身、车模车顶的预设安装位上，安装边界紧凑，不会额外占用过多载具内部空间，适配多数中小型RC载具的安装尺寸要求。内层承载框架专门用于固定图像采集模块，框架侧边设置了可调式锁紧结构，可适配不同外形尺寸的FPV摄像头，安装时只需调整侧边压块的位置即可完成摄像头的固定，无需额外定制转接件。两个正交布置的转动副分别负责水平方向与俯仰方向的角度调整，转动副处采用了低阻尼的铰接设计，转动过程顺滑无卡滞，可配合舵机实现精准的角度控制，响应速度能够匹配RC载具高速运动时的姿态调整需求。设计过程中优先考虑了轻量化需求，框架主体采用薄壁结构设计，在保证结构强度、避免飞行或行进过程中产生结构形变的前提下，尽可能削减了非受力区域的材料厚度，整体重量控制在较低水平，不会给RC载具带来过多的负载负担。铰接位置的限位结构经过反复调校，水平转动角度可覆盖载具前方大范围视野，俯仰角度可满足从俯视地面到仰视前方空域的调整需求，不会出现转动死区，同时设置了机械限位块，避免舵机超程转动导致的线路拉扯或结构损坏。走线位置预留了专门的过线缺口，摄像头与舵机的连接线可从框架内部的空腔穿过，避免线材外露在转动过程中被剐蹭或缠绕，提升了整套机构运行的可靠性。在实际使用场景中，这套机构可配合飞控或车模的控制系统实现视角的实时调整，既可以在飞行过程中跟随操控者的指令调整拍摄角度，也可以配合增稳算法抵消载体的姿态波动，让输出的第一视角画面保持平稳，不会因为载具的颠簸、转向出现画面剧烈晃动的问题。结构上的模块化设计也方便后期维护，单个部件出现磨损或损坏时可单独拆卸更换，无需整体替换整套机构，降低了使用过程中的维护成本。
