小型模拟舵机结构三维建模设计

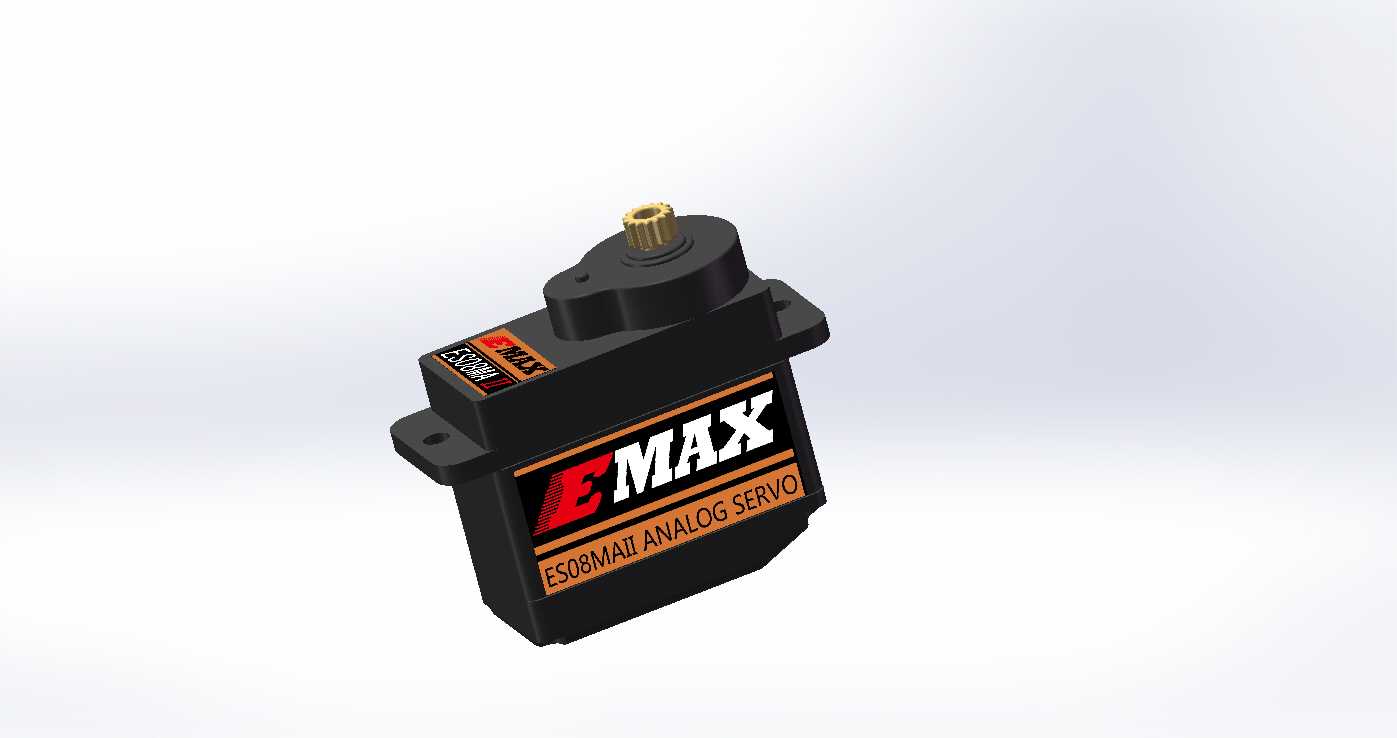

这款小型模拟舵机是航模、小型自动化装置、智能小车转向机构里常用的执行部件，日常做小型遥控设备结构设计时，经常会用到这类标准尺寸的微型舵机，建模时需要严格对应实物的安装边界，避免后期装配出现干涉问题。从实际应用场景来看，这类舵机常被用在固定翼航模的舵面控制、小型机器人关节驱动、智能小车的转向机构、遥控玩具的动作执行端，部分小型自动化分拣机构的拨料动作也会选用这类成本可控、扭矩足够的微型模拟舵机，相比数字舵机，模拟舵机的控制逻辑更简单，驱动电路适配门槛低，适合入门级项目和批量低成本方案使用。从结构设计来看，这款舵机采用上下扣合的ABS外壳，侧面带两个对称的安装凸耳，凸耳上预留标准安装孔位，建模时需要精准还原安装孔的中心距、凸耳厚度以及孔的沉台尺寸，方便设计人员直接调用模型完成安装板的孔位匹配，不需要反复核对实物尺寸。顶部的输出轴采用金属齿结构，相比塑料齿的舵机，金属输出齿的抗冲击能力更强，在舵面受气流冲击或者机构卡滞时不容易扫齿，输出轴的齿形是标准的21T舵机齿，适配市面上绝大多数标准舵机摇臂，建模时还原了齿形的细节，方便设计人员做摇臂的配合校核。舵机侧面的标签区域做了凹凸纹理还原，出线端的位置也预留了走线空间，设计整机结构时可以提前规划走线槽位置，避免线材被外壳挤压破损。从安装边界来看，这款舵机的主体外形是方正的微型结构，主体长宽尺寸适配标准9g舵机的安装规格，输出轴的突出高度、底部的限位凸台都做了精准还原，在做紧凑结构设计时，可以直接将模型导入装配体，检查舵机在极限摆动角度下是否会和周边结构件发生碰撞，尤其是摇臂摆动到最大角度时的运动包络，都可以通过这个三维模型提前做干涉检查，减少后期打样的修改次数。建模时还还原了舵机内部的减速齿组的安装定位、驱动电机的腔体位置，方便做结构拆解演示或者教学使用，对于刚接触小型执行机构选型的设计人员来说，这个模型可以直观了解模拟舵机的外部装配关系，不需要拆解实物就能掌握安装配合的关键尺寸。在做航模机身设计时，舵机的安装槽尺寸可以直接参照这个模型的外形公差来设计，预留合适的装配间隙，既不会因为间隙过大导致舵机固定松动，也不会因为间隙过小装不进去。另外舵机的输出轴中心到安装面的高度尺寸也做了精准还原，设计摇臂连杆机构时，可以直接计算连杆的长度和运动行程，不用反复测量实物参数，大幅提升结构设计的效率。
