四旋翼无人机碳纤维机架结构设计

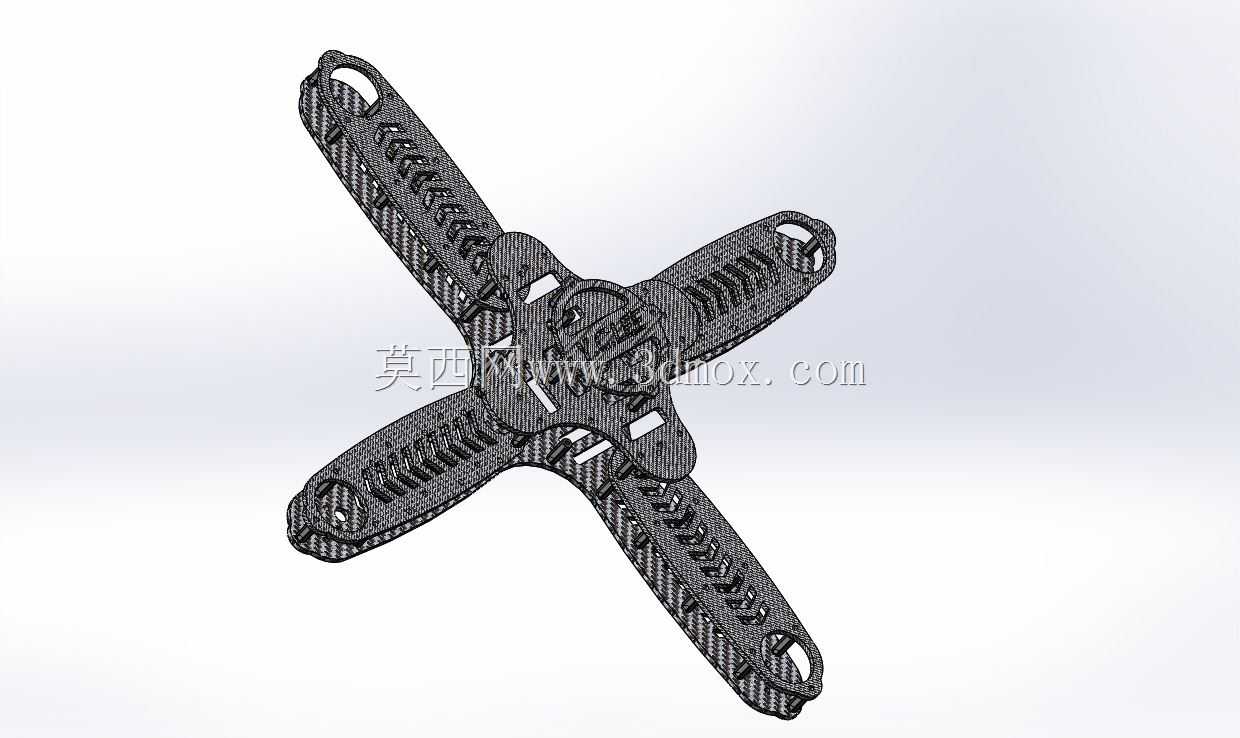

该四旋翼机架采用X型布局设计，机臂从中心舱体向外呈90度均匀辐射延伸，整体结构对称度控制在0.2mm以内，可抵消旋翼转动带来的偏航力矩，保障飞行姿态稳定。机臂末端预留标准电机安装孔位，适配22系列、23系列外转子无刷电机，安装面做了0.5mm深度的沉台设计，可避免电机底座与机臂表面产生装配间隙，降低飞行过程中的高频振动传递。机臂表面设计有连续的菱形减重格栅，在不降低结构抗弯强度的前提下，单臂重量较实心结构降低42%，同时格栅结构可引导飞行时的气流沿机臂表面流动，减少紊流对旋翼下洗气流的干扰。中心舱体区域预留飞控、电调、电池的安装空间，舱体侧壁开设多组走线槽，可将动力线、信号线规整收纳，避免飞行过程中线材晃动干扰传感器采样。机架整体采用碳纤维复合板材加工成型，材料拉伸强度可达1600MPa，可承受飞行过程中急转、升降带来的瞬时过载，机臂与中心舱的连接位置做了加厚过渡处理，可分散降落时的冲击载荷，避免连接位置出现应力断裂。从安装边界来看，机架对角电机安装孔位间距为250mm，可适配8寸到9寸的螺旋桨，桨尖与相邻机臂的安全间隙预留12mm，可避免高速转动时桨叶剐蹭机臂。中心舱底部预留通用相机挂载孔位，可搭载轻量化运动相机或航拍云台，挂载位置与机架重心重合，可避免挂载设备带来的重心偏移影响飞行操控性。机臂末端设计有一体化的LED灯条安装槽，可嵌入航灯用于夜间飞行的姿态识别，安装槽与机臂表面齐平，不会额外增加飞行风阻。该机架可应用于消费级航拍、短途物资投递、户外航模飞行等场景，结构设计兼顾轻量化与结构强度，装配时无需额外定制连接件，采用标准内六角螺丝即可完成整机组装，机臂为模块化设计，单臂受损后可单独拆卸更换，降低后期维护成本。机架表面做了哑光碳纤维纹理处理，可减少户外强光下的反光干扰，避免反光影响飞手的目视操控判断。
