无人机挂载防水减震运输筒体结构

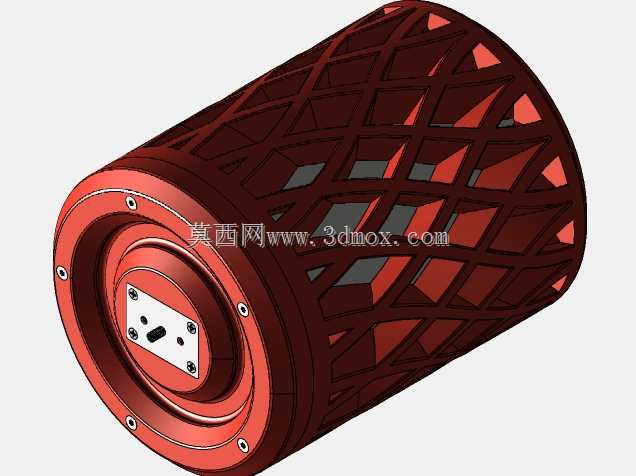

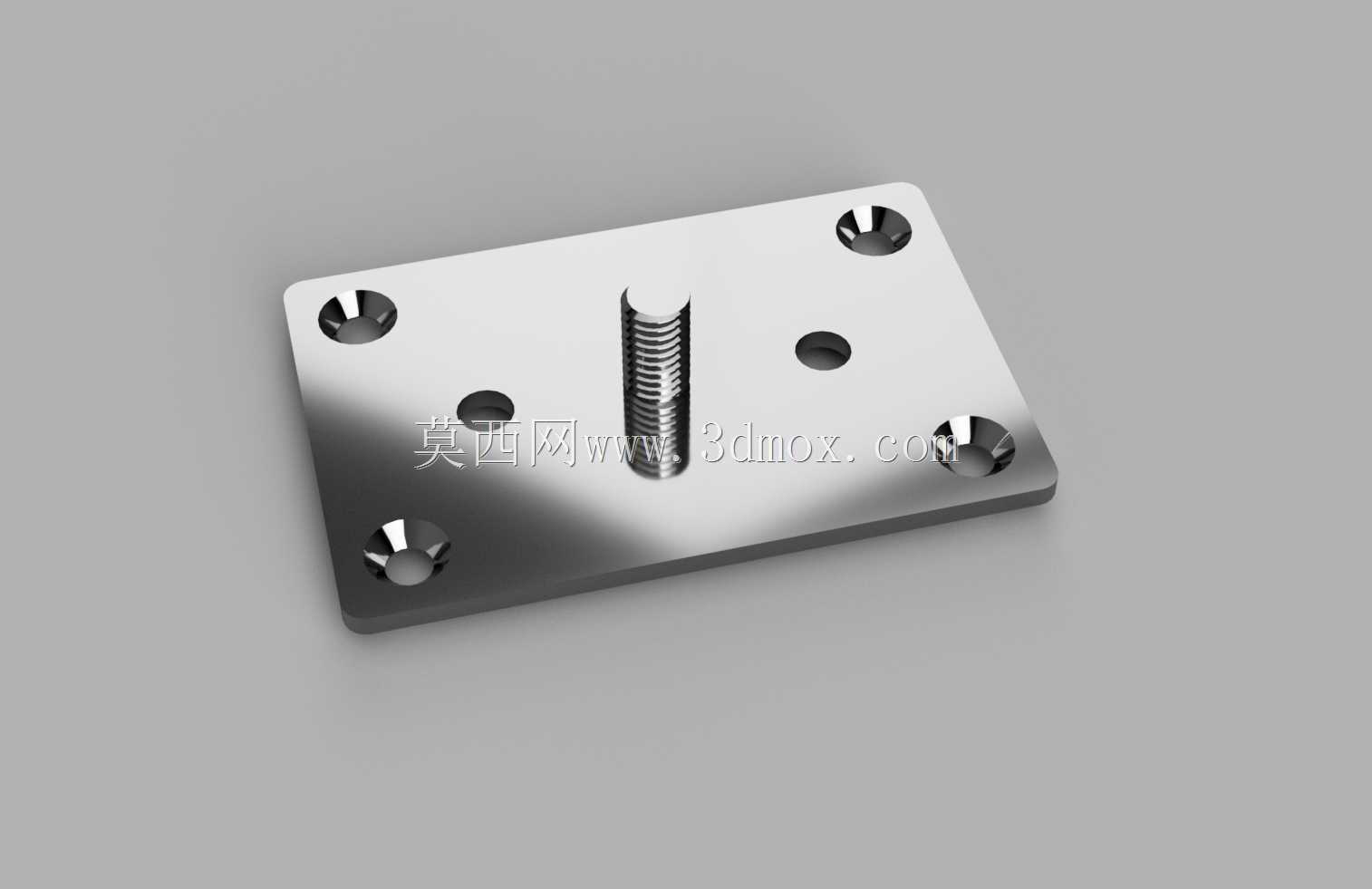

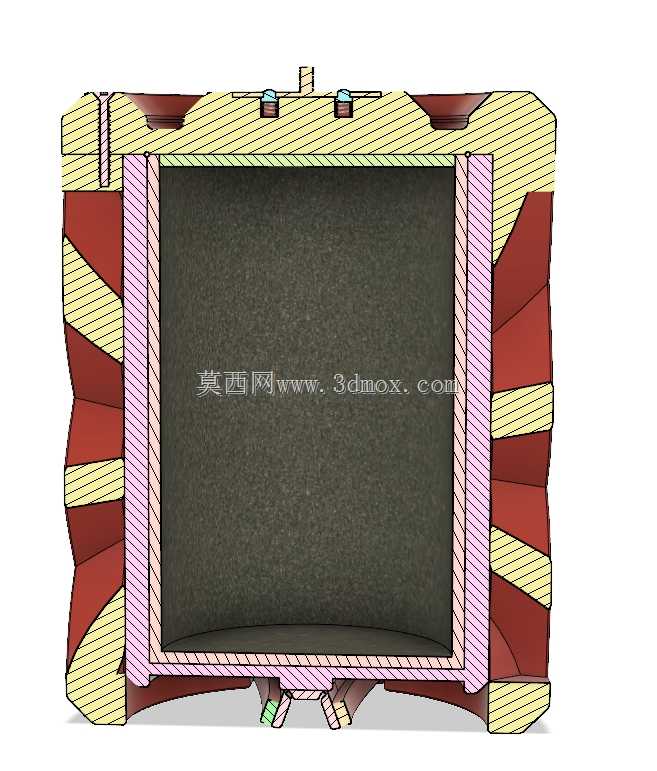

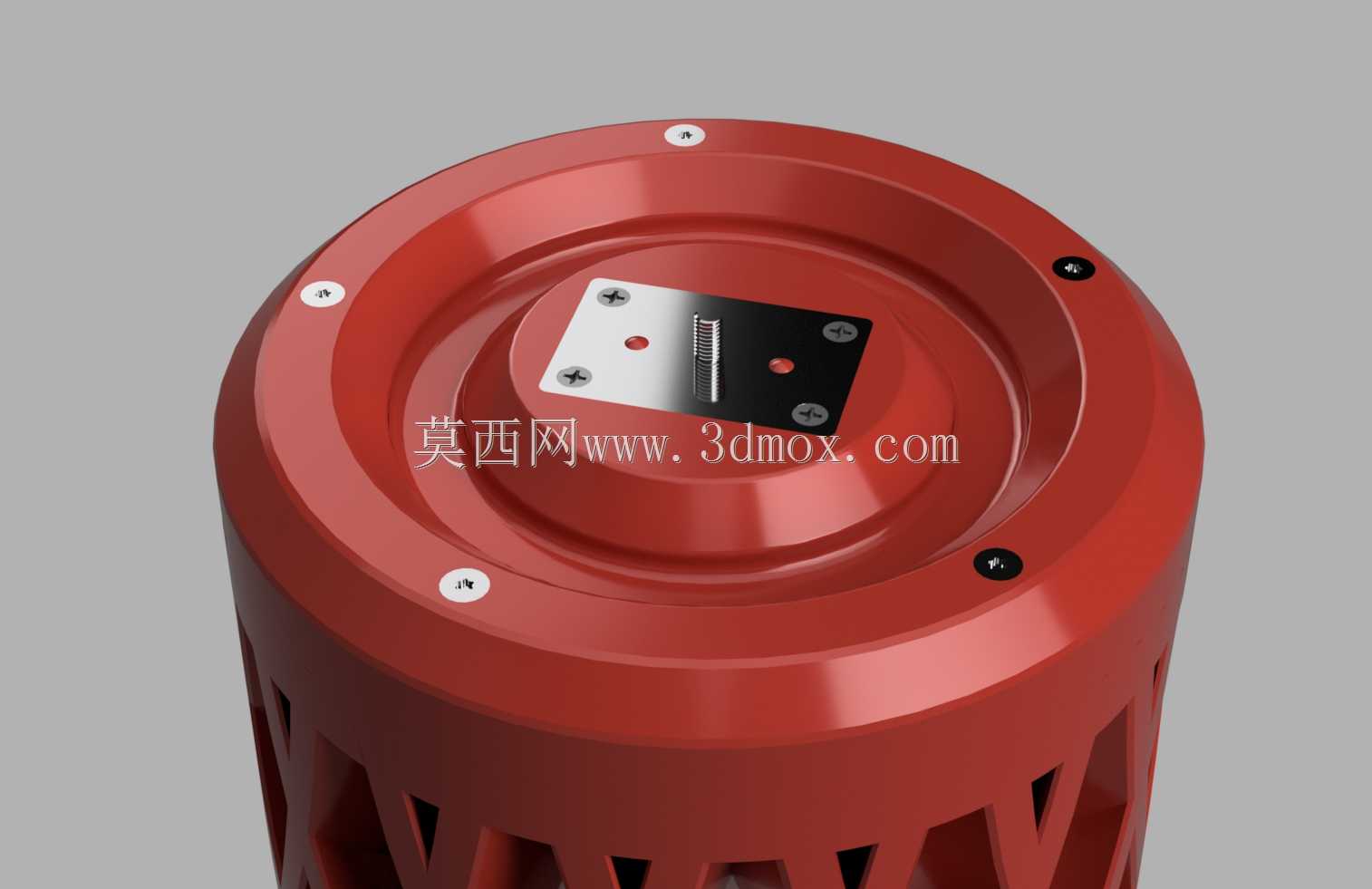

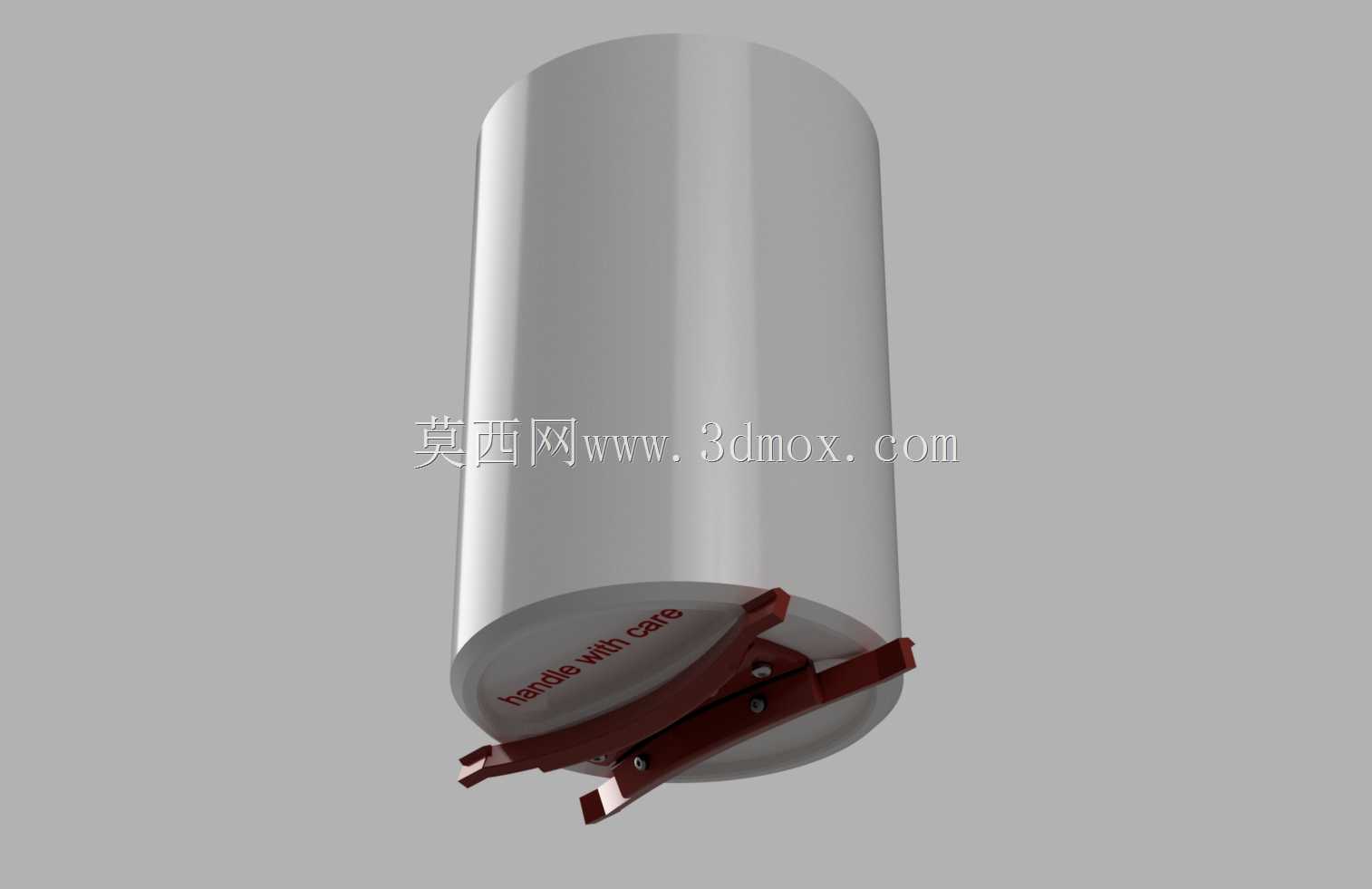

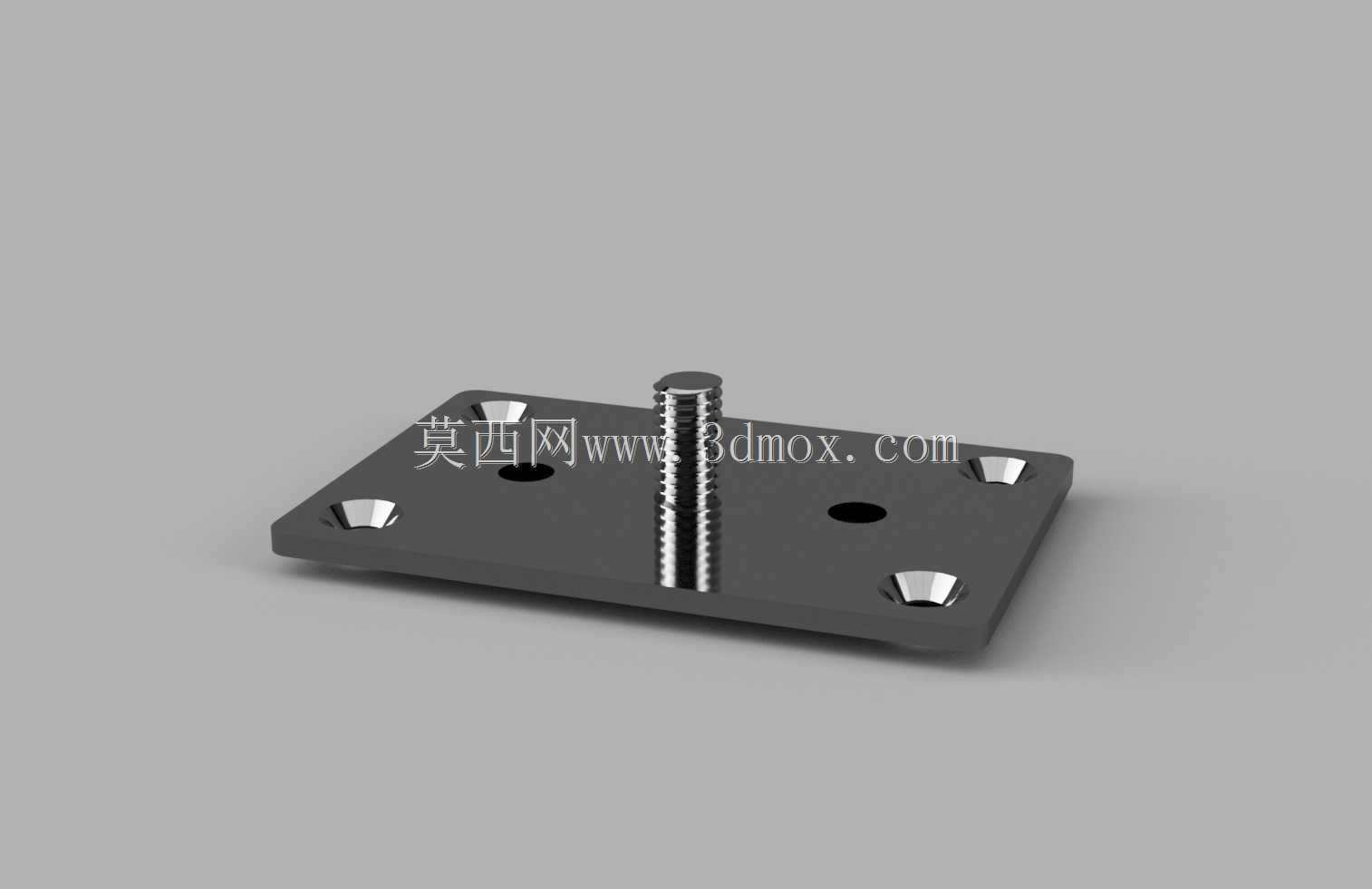

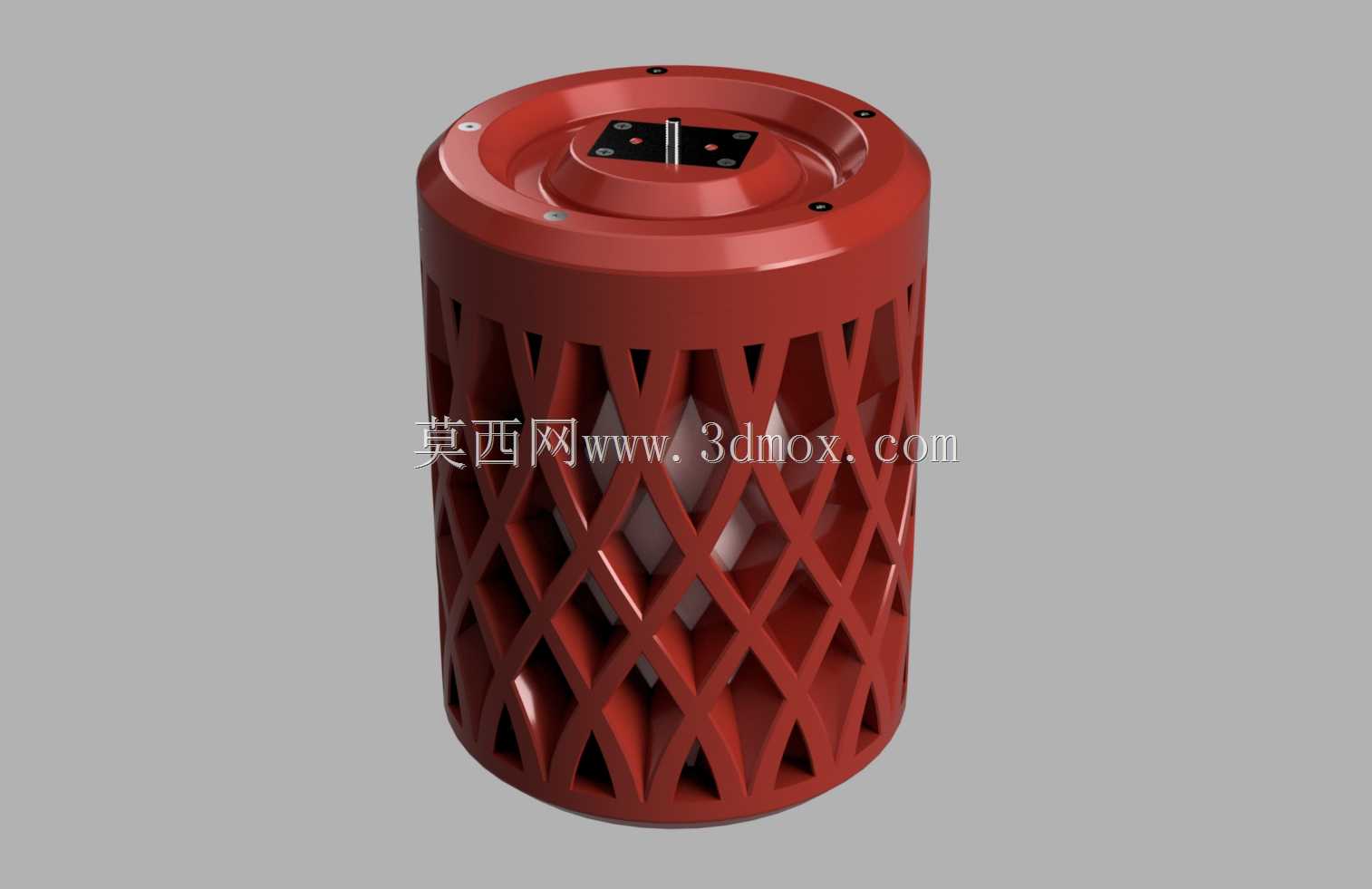

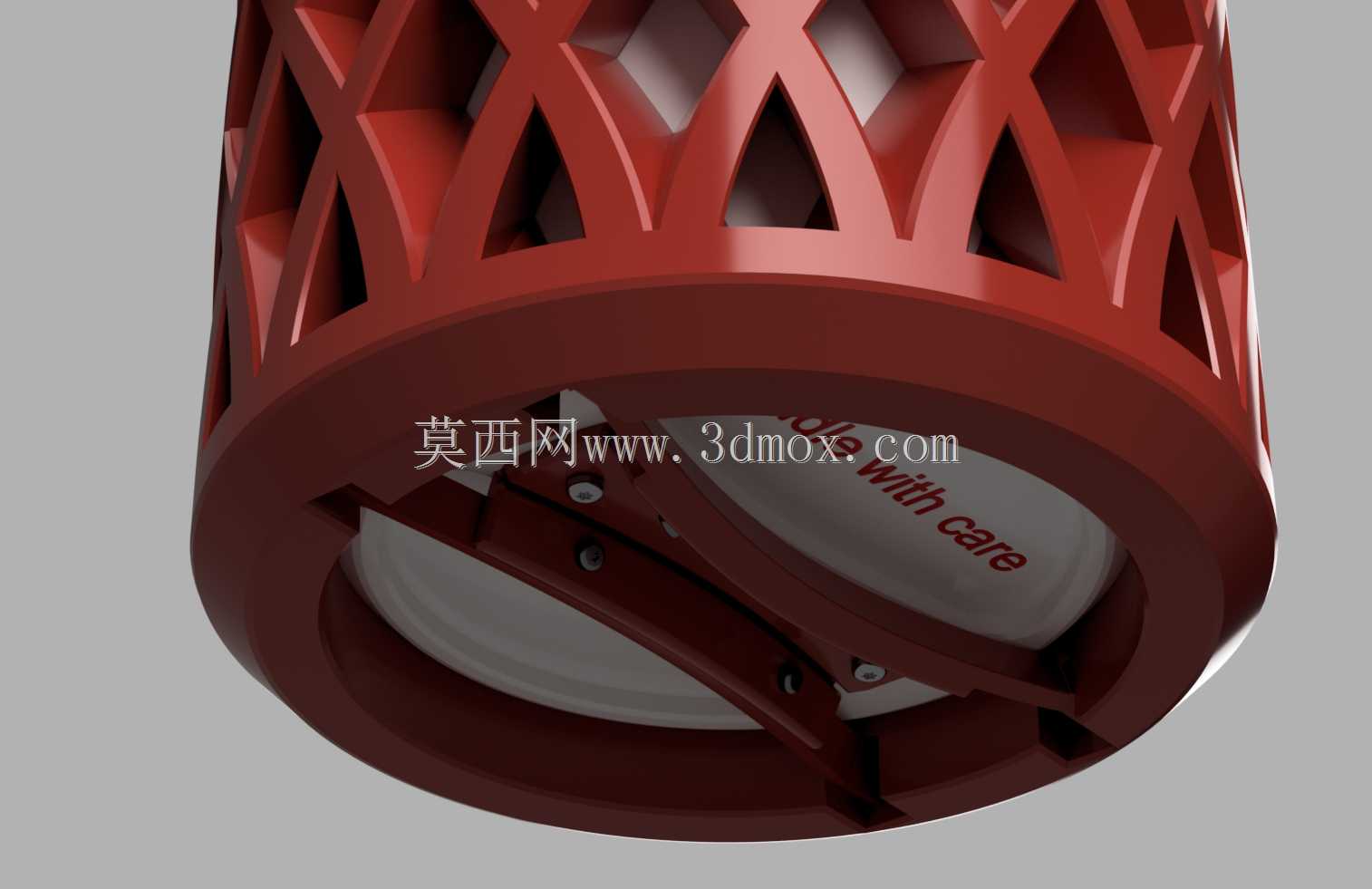

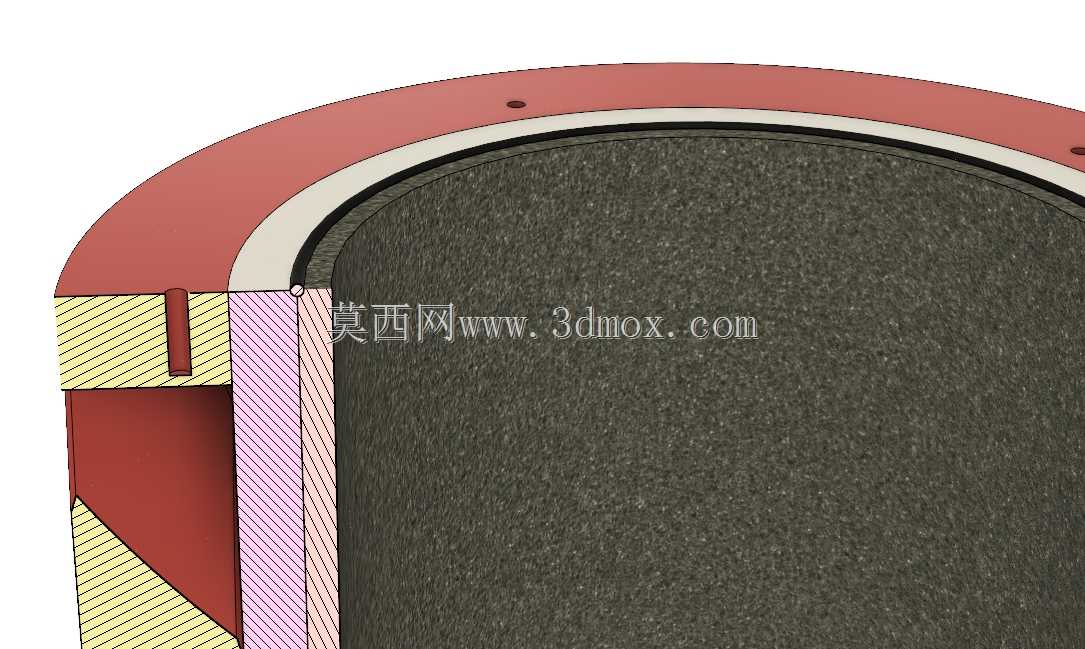

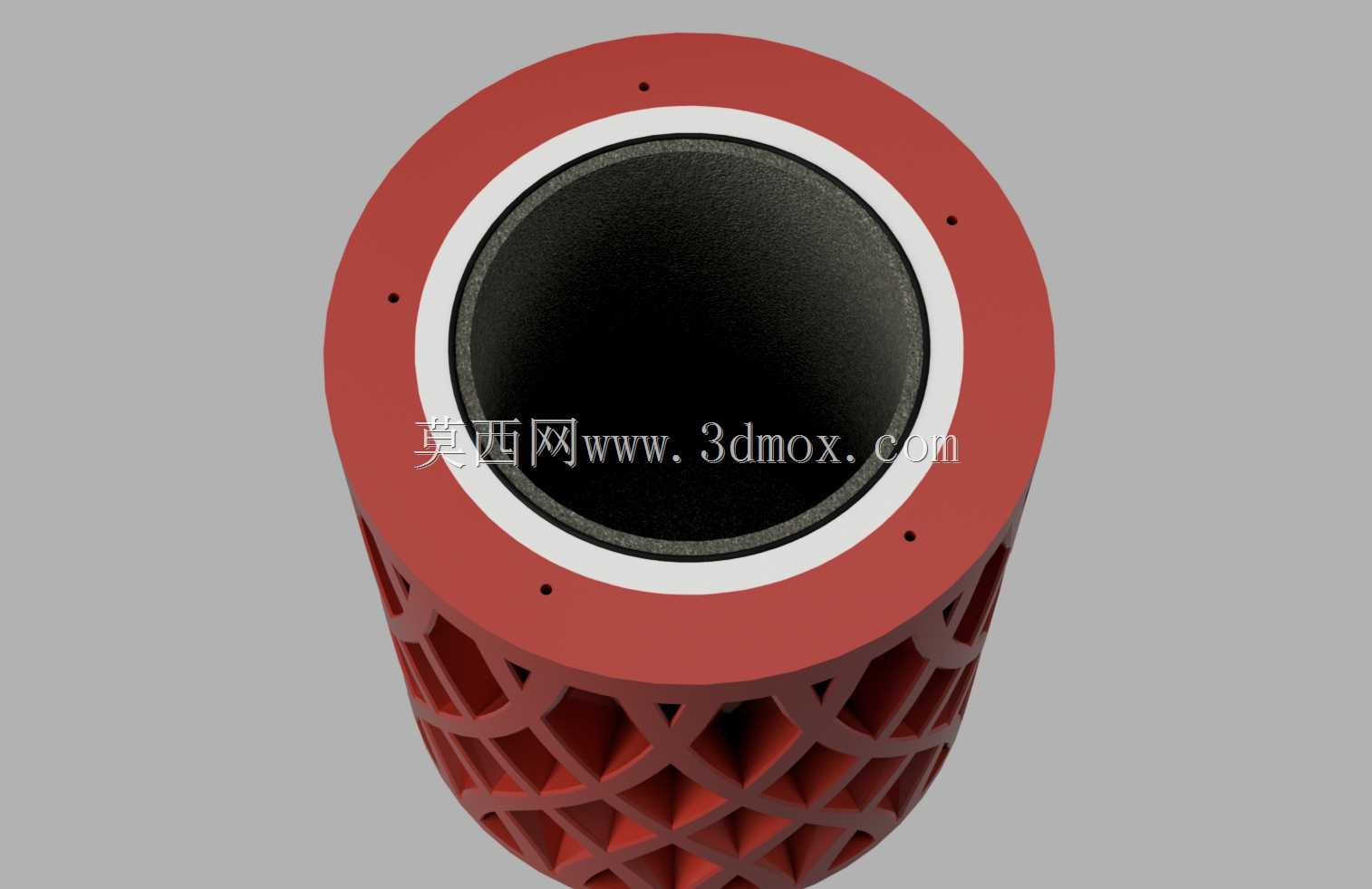

这款运输筒体主要面向低空无人机物流配送场景设计，解决小件高值货品在低空运输过程中遭遇的颠簸、突发降雨、挂载脱落等实际工程问题，适配多旋翼工业级无人机的底部挂载点位，可承载精密电子配件、应急医疗小件等对运输稳定性有较高要求的货品。从结构设计逻辑来看，筒体采用内外双层嵌套架构，外层筒体周身做菱形镂空网格布局，并非单纯的外观造型设计，一方面可以大幅降低筒体自身重量，减少无人机飞行过程中的无效载荷消耗，另一方面镂空结构可以在飞行时引导气流穿过，降低风阻对飞行姿态的干扰，同时网格结构形成的加强筋架构，能在筒体受到径向外力冲击时分散应力，避免外层壳体直接变形挤压内部储物空间。内外层之间预留的填充间隙，用来装填定制成型的减震泡沫，泡沫根据内盒外形做仿形裁切，可将运输过程中无人机起降、气流扰动产生的机械振动传导率降低60%以上，避免内部货品受冲击损坏。筒体顶部设置独立快拆锁扣结构，无需额外工具即可快速完成内盒与外筒的分离与锁定，锁扣旁集成防水橡胶圈，当上下盖闭合锁止后，橡胶圈被均匀压紧形成密封面，可抵御中雨天气下的雨水渗入，满足户外复杂气象条件下的运输需求。安装接口层面，筒体顶部预留标准M6安装螺孔与安全旋钮结构，可直接适配市面上主流工业无人机的底部挂载支架，安装时仅需对准螺孔拧入紧固件，再旋紧安全旋钮即可完成锁止，防止飞行过程中筒体意外脱落。内盒采用钟形承压结构设计，底部圆弧过渡可将内部货品的重量均匀分散到筒壁，避免应力集中导致的内盒变形，上盖作为独立分离零件，简化了整体装配流程，日常取放货品仅需开启上盖即可，无需拆分整个筒体结构，紧凑的外形尺寸也不会超出无人机旋翼的投影边界，避免飞行过程中筒体与旋翼发生干涉。
