四旋翼航拍无人机机架结构设计

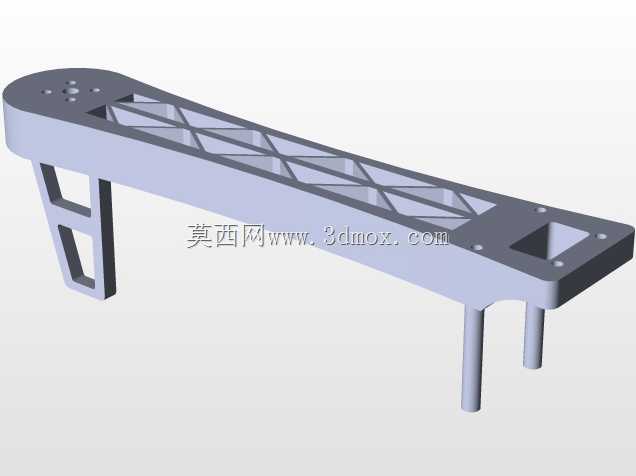

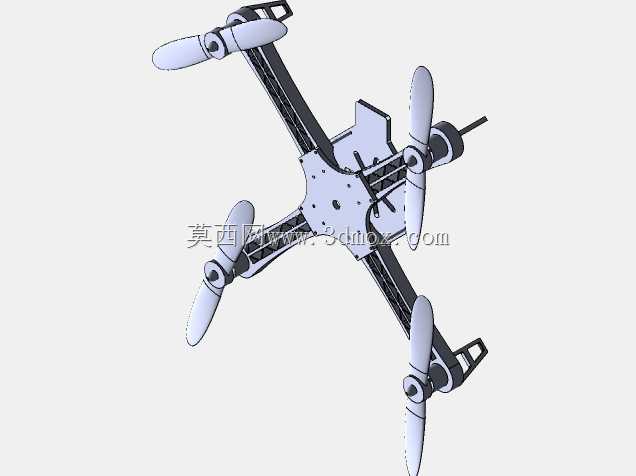

这款四旋翼机架的设计，首先围绕低空航拍、小型航模作业的实际使用场景展开，日常作业中需要兼顾便携性与飞行稳定性，因此在机臂布局上采用了对称式X型排布，四个机臂从中心主板向外等角度延伸，能让每个旋翼产生的升力均匀作用于机身重心，抵消单旋翼转动带来的反扭矩，保证飞行过程中的姿态平稳。中心主板采用分层式安装位设计，上层预留飞控模块、GPS模块的安装空间，下层可固定电池仓与电调组件，安装边界上预留了标准M3螺丝孔位，孔位间距匹配市面上主流的20x20mm、30.5x30.5mm飞控安装规格，不需要额外打孔改造就能直接适配通用航模配件。机臂部分采用碳管嵌合结构，既保证了机臂的结构强度，抵抗飞行过程中产生的振动形变，又能尽可能降低整机自重，机臂末端的电机安装座设计了12mm、16mm两种电机孔距适配槽，可兼容不同KV值的无刷电机安装，桨夹位置预留了足够的转动间隙，搭配8-10寸螺旋桨时不会出现桨叶碰擦机臂的问题。从实际使用的角度出发，机架的起落架部分做了加高处理，能在非平整地面起降时避免底部搭载的相机镜头磕碰地面，同时中心板侧面预留了图传天线、数传天线的走线槽，所有线材可通过机臂内部的中空通道走线，减少飞行过程中线材外露带来的风阻，也能避免线材被螺旋桨打到的风险。设计过程中没有做多余的异形结构，所有受力部位都做了圆角过渡处理，避免应力集中导致的机臂断裂问题，整机装配完成后对角线轴距在350mm左右，既可以满足日常户外航拍的搭载需求，也能适配室内小型穿越飞行的改装需求，机架整体的重量控制在180g以内，搭配3S 1500mAh锂电池时可以获得15分钟左右的续航时间，对于入门级航模玩家和小型航拍作业场景来说，结构的通用性和维护便捷性都能满足日常使用要求，不需要额外定制特殊配件，损坏的机臂部分也可以单独拆卸更换，降低后续的使用维护成本。
