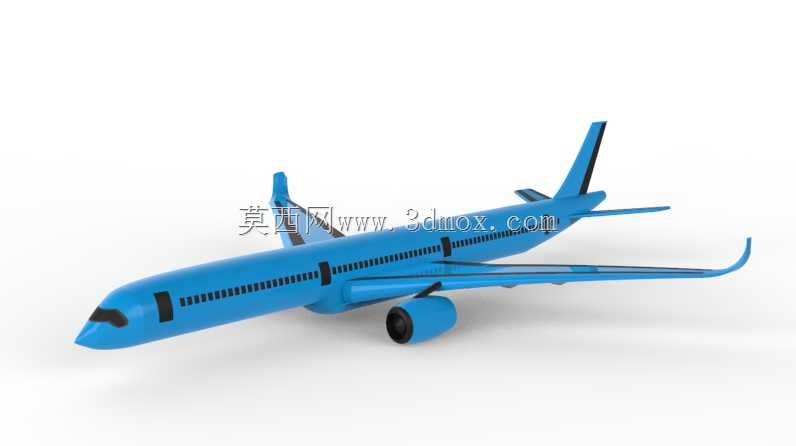

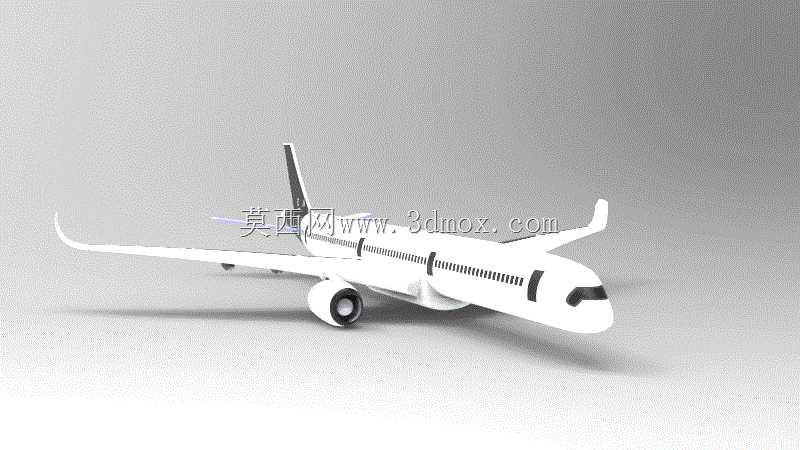

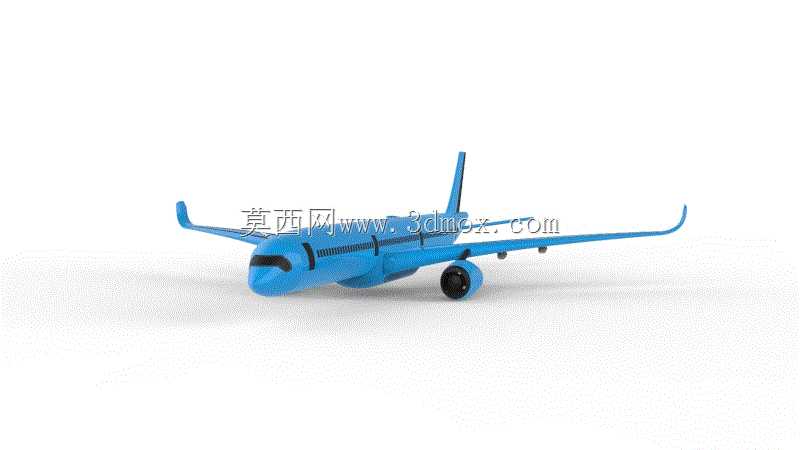

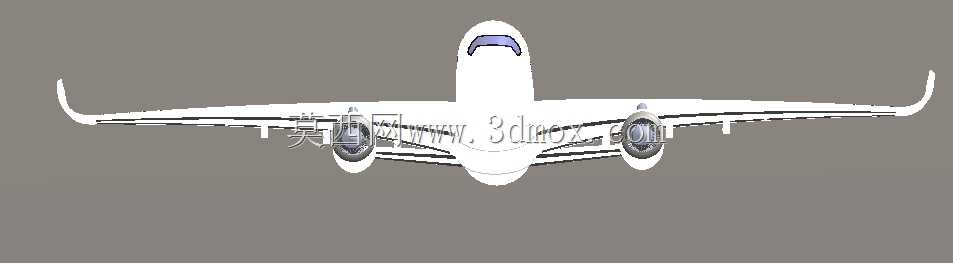

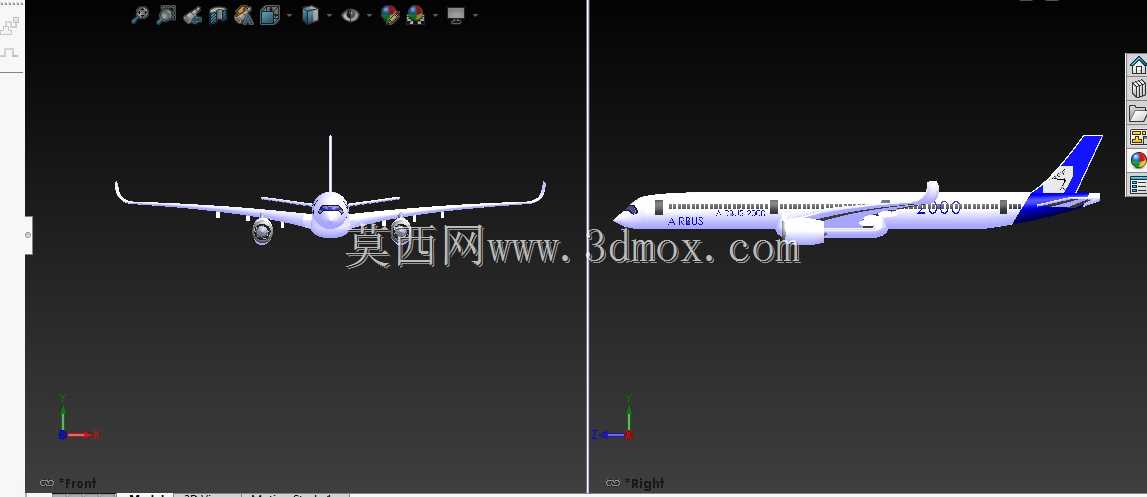

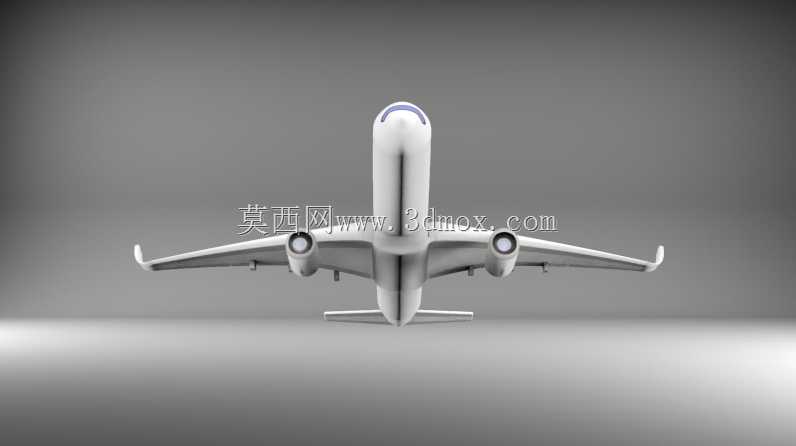

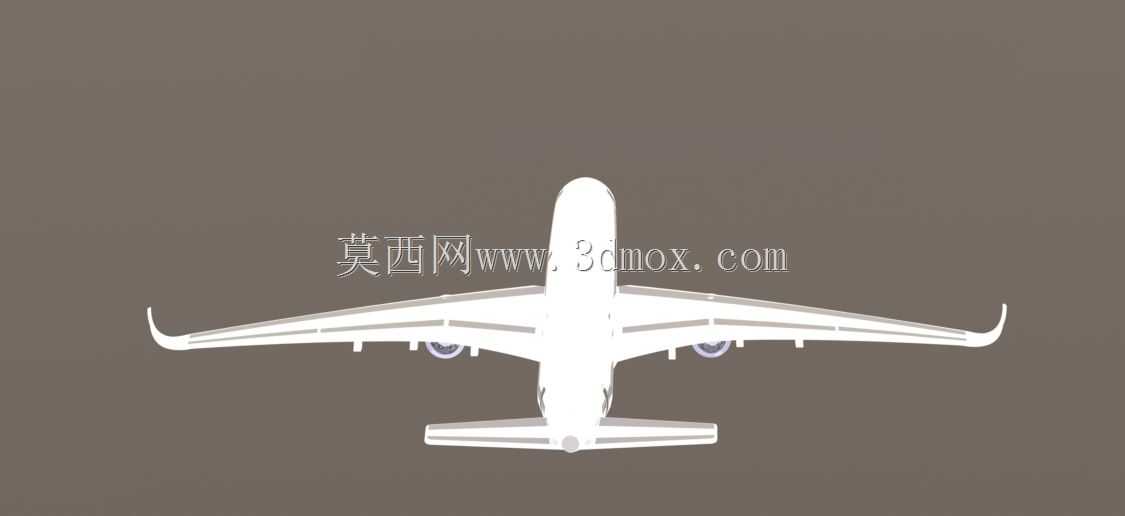

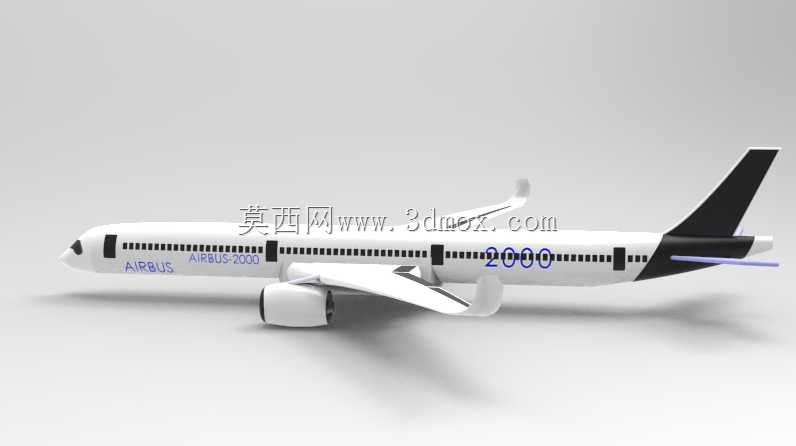

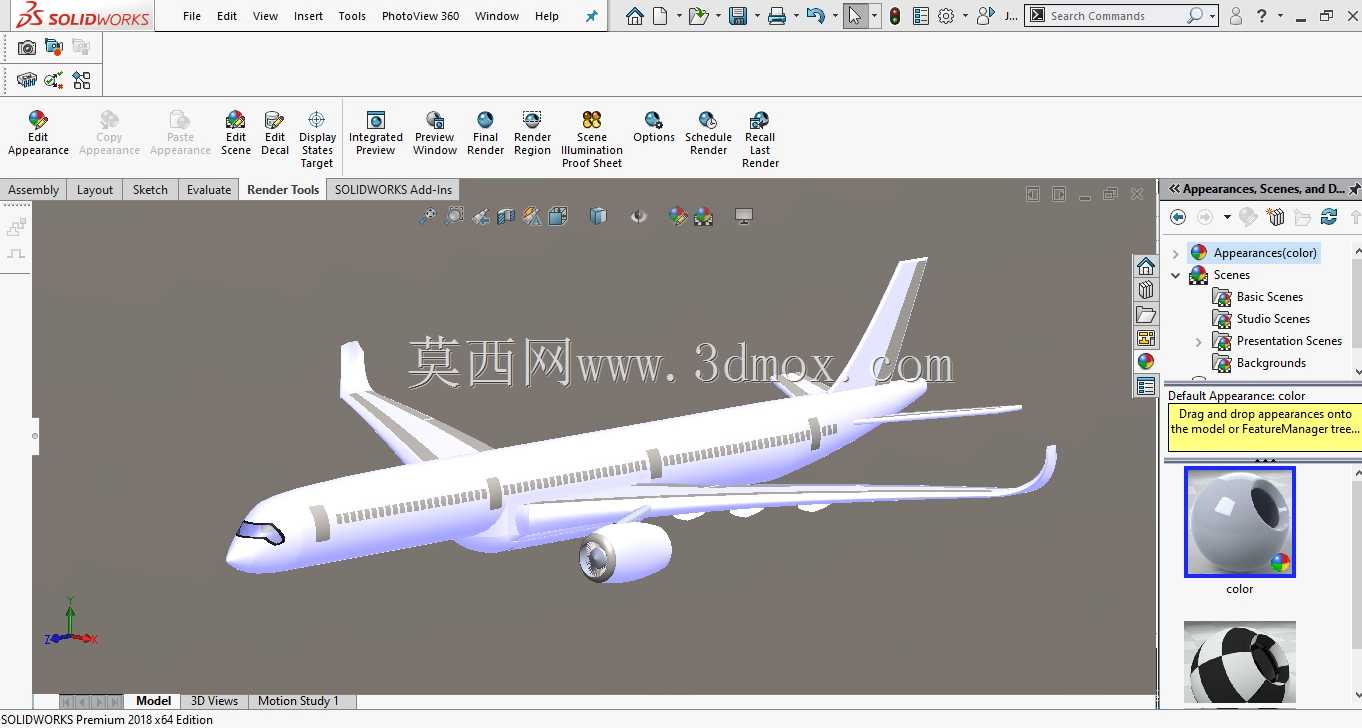

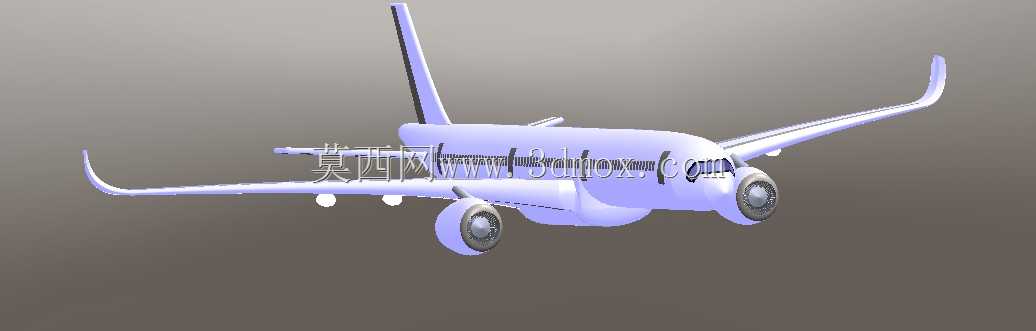

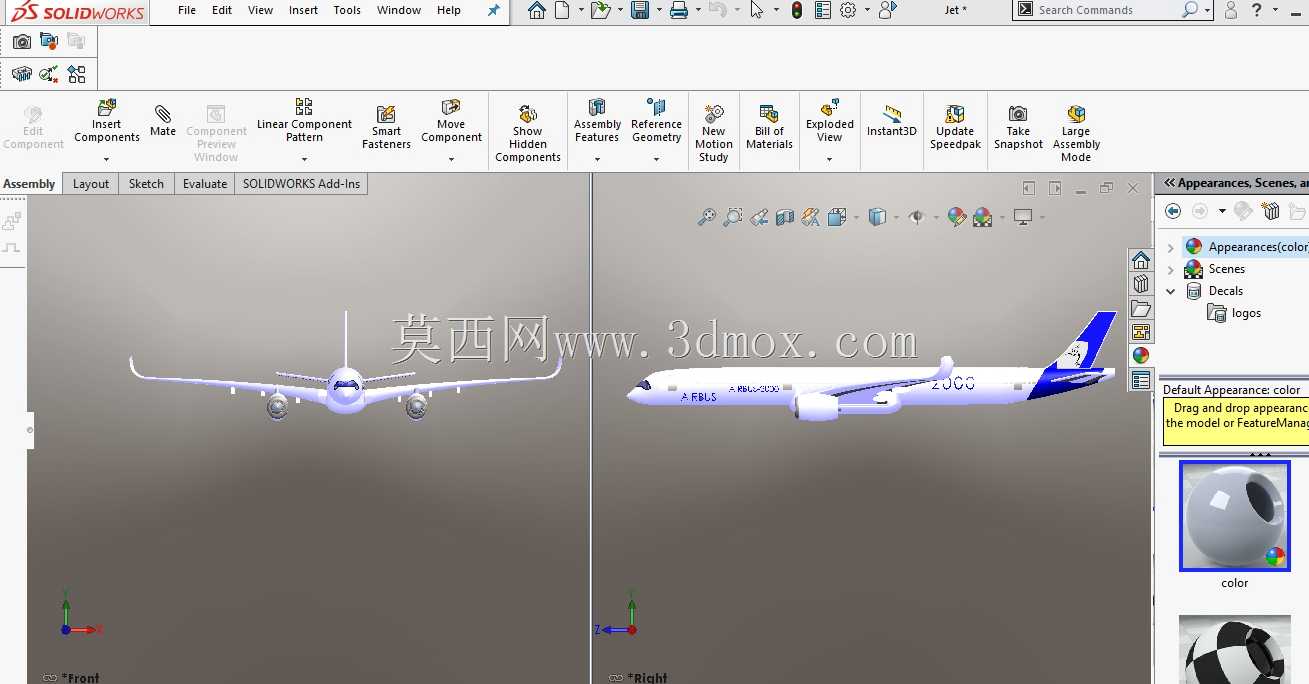

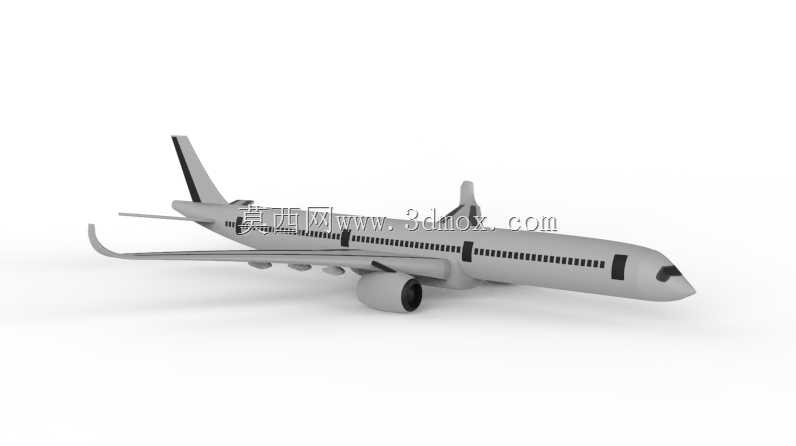

空客A350-2000宽体客机外观结构建模

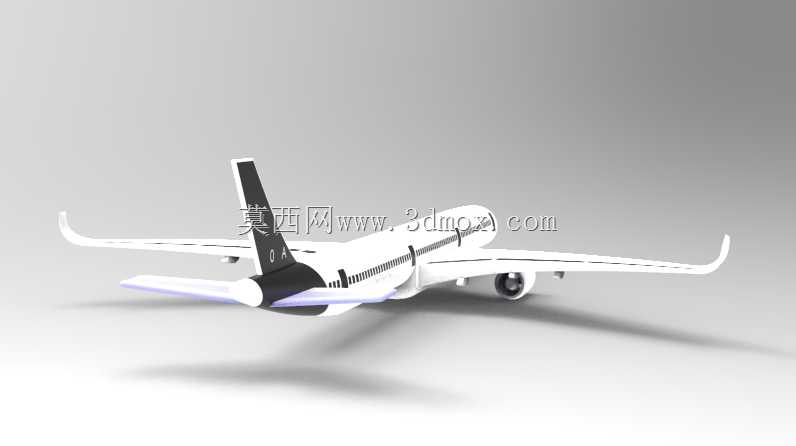

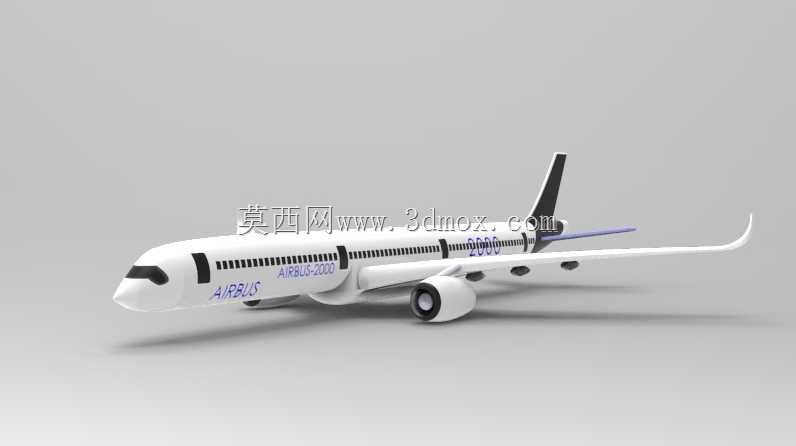

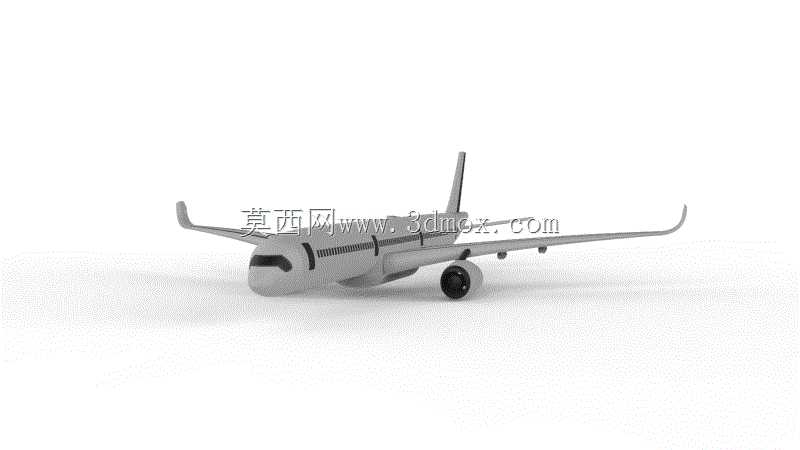

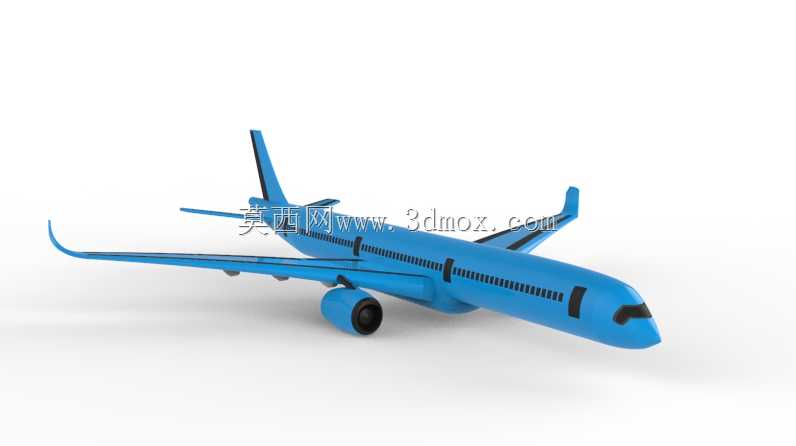

在民用航空装备的结构设计与仿真验证环节，这类宽体客机的三维数模可覆盖多场景的工程需求，既能够作为航展展示、航空科普教具的外观结构基准，也能为机场地面保障设备的适配设计提供精准的外形参照，还可用于航空类专业的教学演示，帮助从业者快速理解大型民用客机的整体布局逻辑。从实际用途来看，该数模完整还原了A350-2000机型的气动外形特征，机身采用宽体截面设计，可满足双过道客舱的布局需求，机头部位的流线型曲面经过气动优化，能够有效降低巡航阶段的空气阻力，驾驶舱风挡的倾角、轮廓都和实际机型保持一致，保证了外形还原度。机翼部分采用了典型的后掠翼设计，翼下吊挂的发动机短舱、翼尖的小翼结构都做了精细化还原，尾翼的垂尾、平尾布局符合该系列机型的常规配置，机身表面的舷窗排列、舱门位置都按照实际机型的排布逻辑设置，能够直观体现该机型的载客容量对应的机身长度特征。设计过程中优先保证了外形曲面的连续性，机身主体采用大曲率顺滑曲面过渡，避免出现曲面断层影响气动仿真的精度，机翼与机身的衔接处做了翼身融合的过渡处理，还原了实际机型的减阻设计思路，发动机短舱与机翼的吊挂连接结构也做了对应呈现，能够清晰展示动力部件与主机翼的装配位置关系。从安装边界来看，该数模的机身长度、翼展、垂尾高度的比例完全参照真实机型的尺寸比例设置，在做地面保障设备适配时，可直接提取机身下方的货舱门高度、机翼下方的净空距离、主起落架的轮距参数，为廊桥对接、行李传送车适配、飞机牵引车的作业空间规划提供可靠的尺寸参照。尾翼部分的垂尾高度、平尾的展长比例也符合实际机型的参数特征，在做机库停放空间规划、停机位标识设计时，可直接调用该数模的外轮廓尺寸做碰撞模拟验证。机身表面的细节处理上，还原了机型标识、舷窗、舱门的位置特征，既能够满足外观展示的需求，也能为结构设计阶段的分区划分提供参考，不同部件的分模逻辑清晰，机翼、尾翼、发动机、机身主体都可单独拆分，方便后续做单独部件的结构深化设计，也可直接用于装配干涉检查、维修路径模拟等工程场景。
