小型固定翼遥控滑翔飞机结构设计

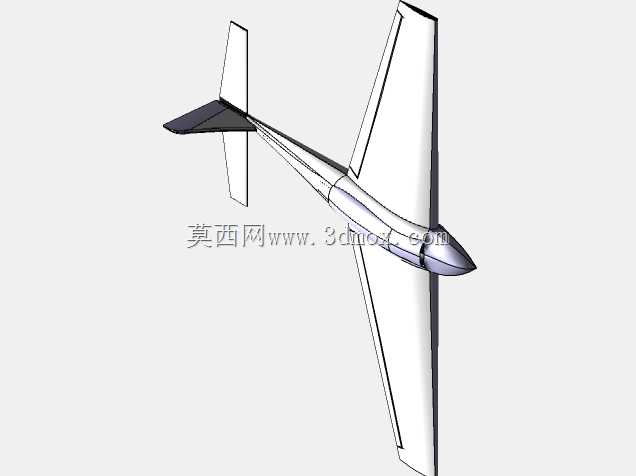

这款固定翼遥控滑翔飞行器的三维结构设计，核心围绕低空休闲飞行、航模运动实操场景展开，整体气动布局经过多轮曲面曲率调整，优先保障低速飞行状态下的升阻比表现，适配户外开阔场地的遥控飞行需求，可满足航模爱好者日常飞行练习、轻度特技动作操作的使用要求。设计过程中首先敲定了上单翼的布局形式，机翼采用大展弦比的平直翼型，翼根到翼尖设置了合理的 wash-out 扭转角，能够有效降低低速飞行时的翼尖失速风险，提升飞行过程中的操控稳定性，机翼与机身的连接位置预留了标准的快拆接口，无需额外工具即可完成机翼的拆装，方便日常收纳与运输。机身部分采用流线型曲面过渡设计，从机头整流罩到机尾尾椎的曲率连续顺滑，能够最大程度降低飞行过程中的空气阻力，机头位置预留了动力系统的安装舱位，可适配不同规格的无刷动力套装，安装边界充分考虑了常规航模动力组件的尺寸范围，电池舱设置在机身重心靠前的位置，预留了足够的配重调整空间，方便使用者根据实际搭载的设备调整整机重心位置，保障飞行姿态平稳。尾翼部分采用常规的平尾加垂尾布局，平尾与垂尾的舵面均预留了舵机安装位与连杆传动的走线路径，舵面偏转角度经过结构干涉校验，满舵状态下不会与机身、尾翼固定段发生结构碰撞，能够保障舵效的充分发挥。起落架采用轻量化的后三点式设计，主起落架设置在机翼下方靠前位置，具备一定的弹性形变余量，能够吸收降落时的地面冲击，尾轮与方向舵联动，可在地面滑行阶段实现方向控制。整体结构的曲面建模全程保持G2连续，机身蒙皮的分块位置充分考虑了实际制作时的工艺可行性，无论是采用泡沫热切割、复合材料铺贴还是3D打印制作，都能够直接提取曲面数据进行生产加工，各部件的连接位置均设置了定位止口，装配时无需反复调整对位，能够有效降低组装难度。设计阶段还针对整机的结构强度进行了冗余校验，机翼主梁的位置预留了碳纤维杆的安装通道，能够在不显著增加整机重量的前提下提升机翼的抗扭、抗弯强度，应对轻度特技飞行时的气动载荷，机身内部的设备舱做了分舱设计，将动力系统、遥控接收设备、电池分别安置在独立舱段，避免不同设备之间的信号干扰，同时也方便日常的设备检修与更换。
