HITEC高速标准舵机结构设计方案

这款高速舵机的结构设计围绕高动态响应场景的执行需求展开，核心定位是满足高负载快响应的姿态控制需求，可适配航模、车模等多类遥控设备的动作执行环节。从实际应用场景来看，这类舵机常被用于电动直升机的十字盘控制、固定翼航模的舵面偏转驱动，也可搭载在高性能遥控赛车、卡车模型的转向与油门控制机构中，部分工业级小型执行工位也会选用同规格舵机完成小角度往复摆动动作。

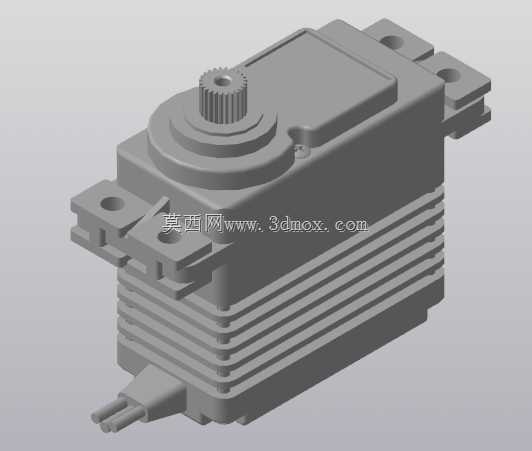

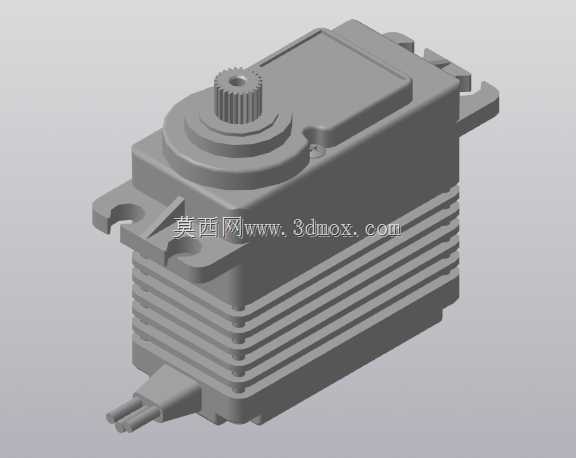

产品的功能特性上，其采用标准尺寸舵机的安装孔位布局，两侧伸出的安装耳带有同轴定位孔，可直接适配市面主流标准舵机的安装支架，无需额外定制转接结构，安装边界完全符合通用舵机的互换要求，替换原有同规格舵机时不需要调整周边安装空间。输出轴采用金属齿结构，顶部的齿盘为标准花键规格，可兼容常规舵机摇臂的安装，输出端的限位结构可限制摆动角度在额定工作区间内，避免超程打齿损坏内部传动组。

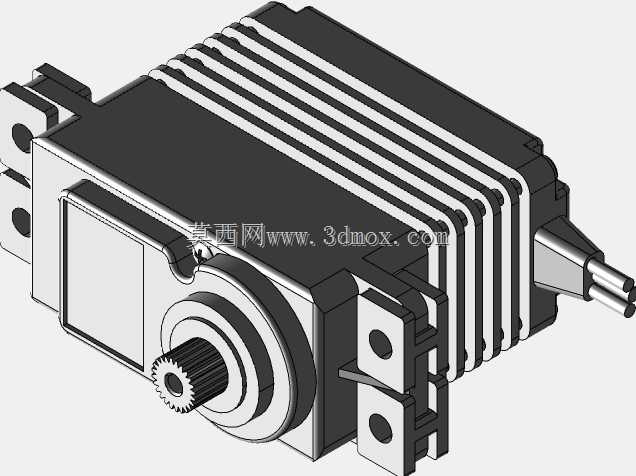

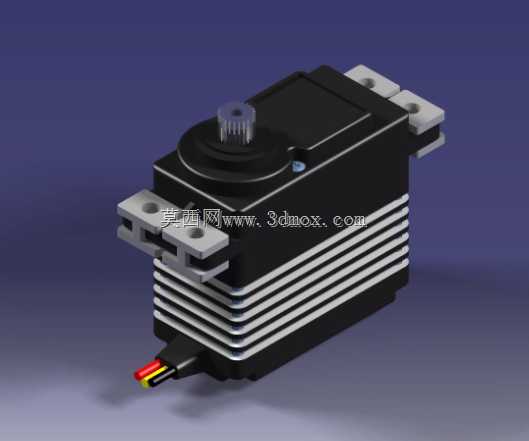

设计思路上，外壳采用分层散热结构，侧面的多道平行散热鳍片可在舵机高频往复动作时，快速将内部电机与传动组产生的热量导出，避免长时间高负荷工作时出现过热退磁、扭矩衰减的问题。尾部出线采用三线式接口，红黑为电源正负极，黄色为信号控制线，线序符合通用舵机的接口定义，可直接匹配主流接收机、舵机控制器的输出端口，不需要调整接线定义。内部传动组采用多级齿轮减速布局，将高速无核心电机的高转速低扭矩输出，转化为输出端的低转速高扭矩摆动输出，齿轮组的啮合间隙经过优化，既保证传动效率，又控制了回程间隙，提升动作响应的跟随精度。

外形尺寸上，整体为长方体结构，主体长宽高符合标准舵机的尺寸规范，顶部输出轴的中心高度与安装耳的平面高度差保持统一公差，安装时可保证摇臂的运动平面与安装基准面平行，避免出现运动卡滞。外壳上下盖采用定位销加螺丝紧固的方式装配，接缝处做了贴合处理，可阻挡日常使用中的灰尘进入内部传动腔，延长齿轮组的使用寿命。输出轴根部设置了密封挡圈，可减少外界杂物从轴隙进入壳体内部的概率，适配户外复杂场地的使用需求。
