航模无刷电调160A高压光电版结构

　　做航模动力系统配套结构设计快八年，经手的固定翼、直升机动力配套方案里，大拉力级别动力搭配的电调选型和结构适配一直是容易出问题的环节，尤其是6S以上高压锂电配置的航模，电调的散热、安装固定、走线布局如果没处理好，轻则空中掉电迫降，重则功率管烧蚀导致动力全失炸机。这次拆解建模的这款160A高压光电版无刷电调，是针对大级别固定翼、像真机以及700级以上直升机开发的动力调速部件，适配6-14S锂聚合物电池供电，持续输出电流可达160A，光电隔离的信号输入设计能有效规避舵机、接收机等机载设备的信号串扰，避免动力系统干扰飞控或者遥控信号接收。

　　从结构设计逻辑来看，这款电调的外壳采用上下分体式结构，下半部分是阻燃PC材质的基座，两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用M3螺丝固定时螺丝头不会突出基座平面，不会和机身安装位的蒙皮或者结构件产生干涉，两个固定耳的中心距是按照主流大级别航模的电调安装舱标准尺寸设计的，适配绝大多数20cc-50cc级别油改电固定翼的电调安装位，也能直接适配700级、800级直升机的侧位电调安装架。基座内部预留了功率板、电容组的定位卡槽，功率板直接卡入卡槽后不需要额外打胶固定，靠上下壳的压紧力就能实现板件的固定，抗振性能满足航模大机动飞行时的振动工况，不会出现板件移位导致的焊点脱焊问题。

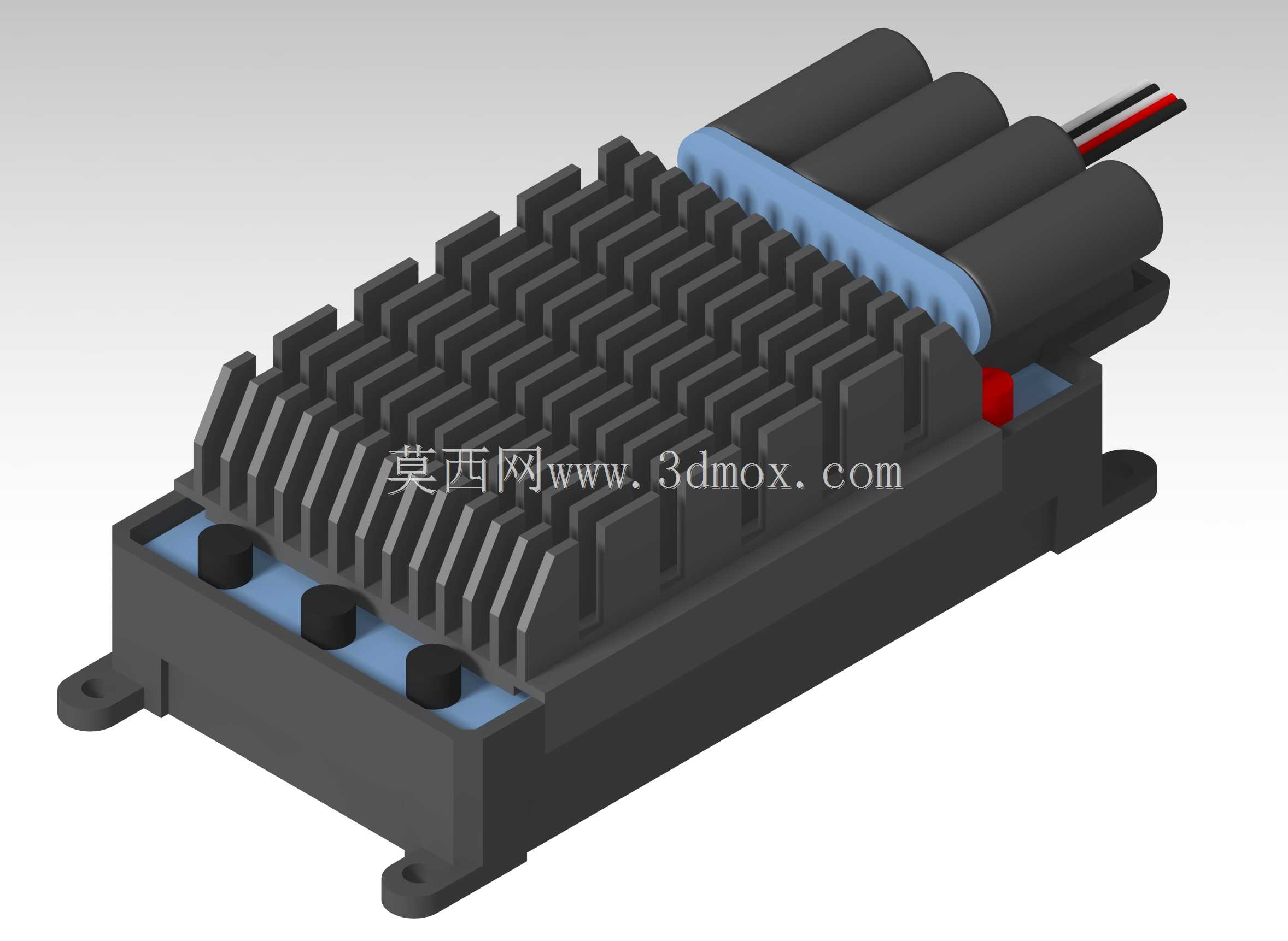

　　上半部分的散热壳体是整款电调结构设计的核心，采用一体挤压成型的铝型材散热结构，散热鳍片采用斜向交错排布的设计，和传统直鳍片散热相比，航模飞行时的迎面气流能在鳍片间隙内形成更多紊流，带走更多热量，相同迎风面积下散热效率提升大概22%左右，能支持电调在满功率输出时把功率管的结温控制在85摄氏度以内，避免高温导致的功率管降额或者烧毁。散热壳和内部功率板之间填充了高导热系数的导热硅胶垫，功率管产生的热量能直接通过硅胶垫传导到铝制散热壳上，没有空气间隙带来的热阻，导热路径短，散热响应速度快，大油门急推的时候不会出现温度骤升的情况。

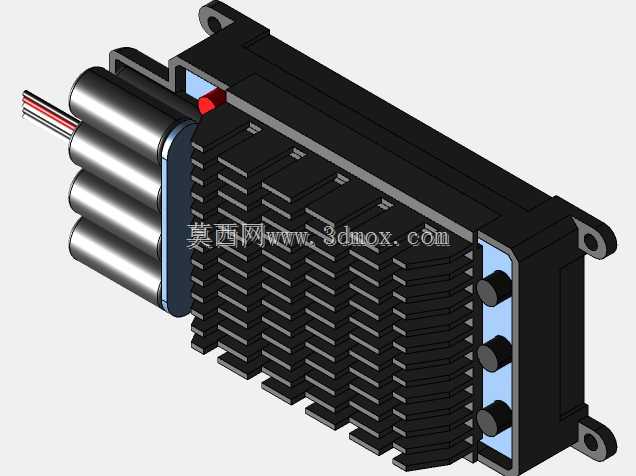

　　电容组布置在散热壳的一端，采用四颗大容量低ESR的电解电容并联，电容外部套了热缩管做绝缘，电容和散热壳之间垫了一层蓝色的耐高温绝缘硅胶垫，既可以固定电容位置，避免飞行振动导致电容引脚受力断裂，也能实现电容和金属散热壳之间的绝缘，防止短路风险。电容组的出线端做了应力释放结构，动力线和信号线从端盖的出线孔引出，出线孔位置套了橡胶护线圈，避免飞行时线材和壳体硬摩擦导致线皮破损短路，信号线采用三线式舵机接口，带光电隔离模块，信号输入和动力输出部分完全电气隔离，哪怕动力部分出现电压尖峰，也不会串到信号端烧坏接收机或者飞控。

　　在实际装机适配的时候，这款电调的安装方向需要注意，要让散热鳍片的朝向和飞行时的迎面气流方向平行，这样气流能顺畅穿过鳍片间隙，最大化散热效率，如果是安装在直升机的侧位，需要额外搭配导风罩把旋翼下洗气流引导到散热鳍片位置，避免静风状态下大油门运转时热量堆积。电调的三相输出线长度预留了150mm的余量，足够适配电机安装在机头或者机尾的不同布局，不需要额外延长线材，减少接线节点带来的接触电阻和故障点。电源输入线采用10AWG的耐高温硅胶线，能承受持续160A的大电流，线耳和功率板的连接采用超声波焊接，比传统锡焊的连接强度更高，大电流下的接触电阻更小，不会出现焊锡融化导致的接线脱落问题。

　　从三维建模的角度来说，这款电调的模型还原了所有安装配合细节，固定耳的安装孔位尺寸、散热鳍片的间距和高度、电容组的外形尺寸、出线口的位置都和实物完全一致，结构设计师在做航模动力舱布局的时候，可以直接把这个模型导入装配体，做安装间隙校核、走线路径规划，不需要再手动测量实物尺寸，能大幅缩短航模结构设计的周期，也能避免因为尺寸误差导致的装机干涉问题。建模的时候特意把散热鳍片的拔模斜度做了还原，和实际挤压铝型材的工艺一致，基座的注塑拔模角度也按照实际开模要求做了处理，如果要做同款电调的外壳开模，这个模型可以直接作为结构参考，不需要再重新做工艺修正。
