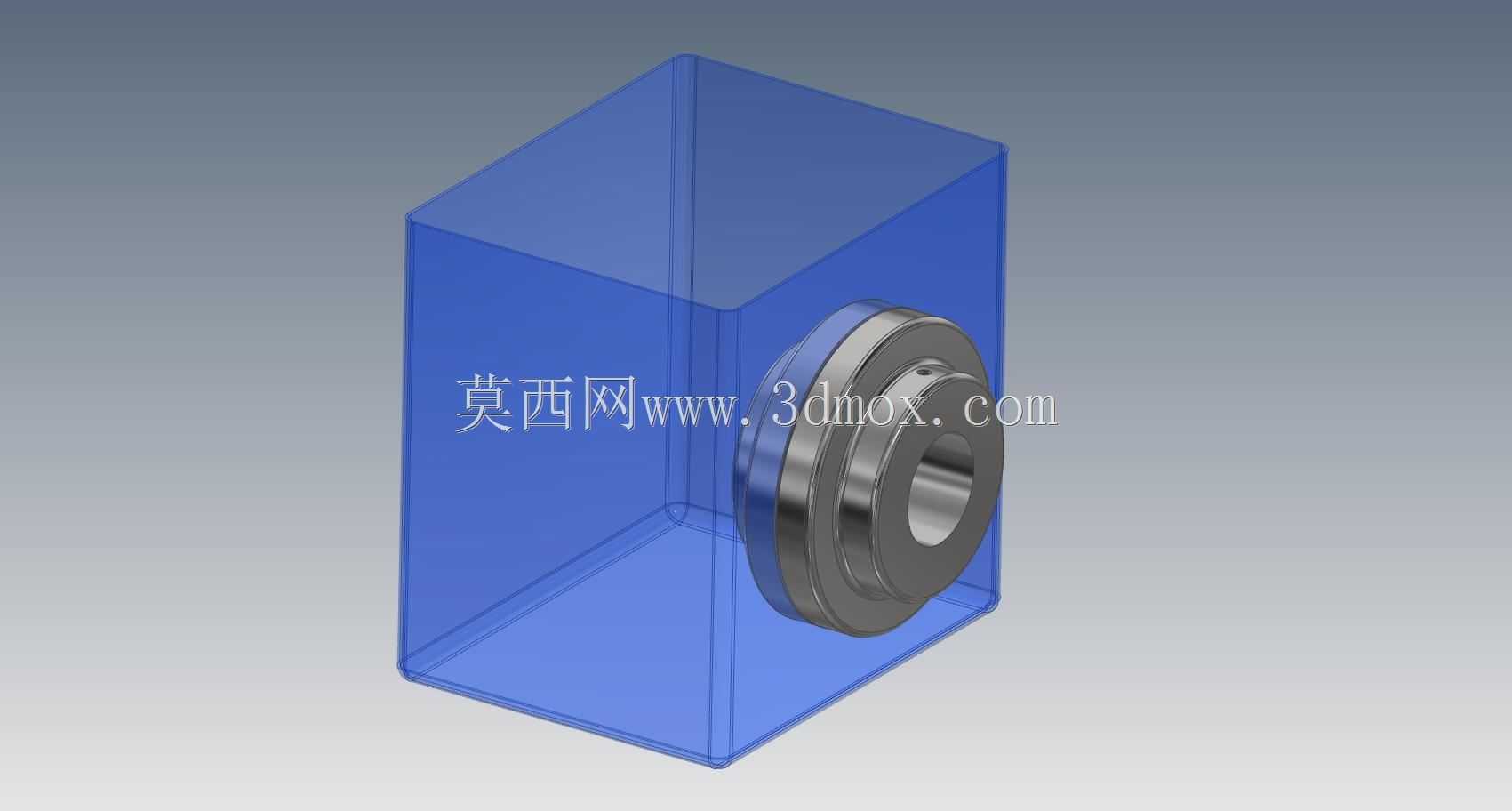

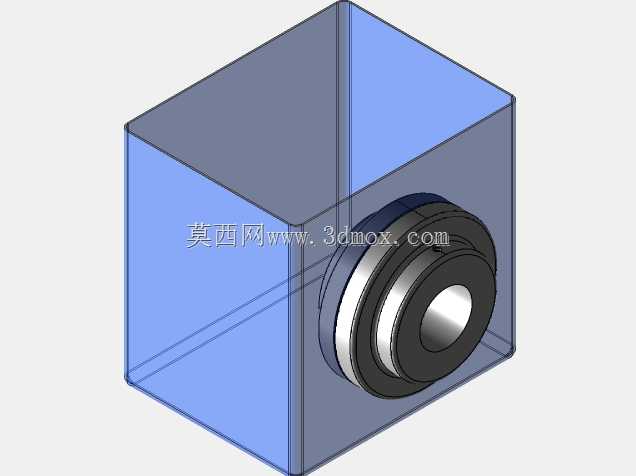

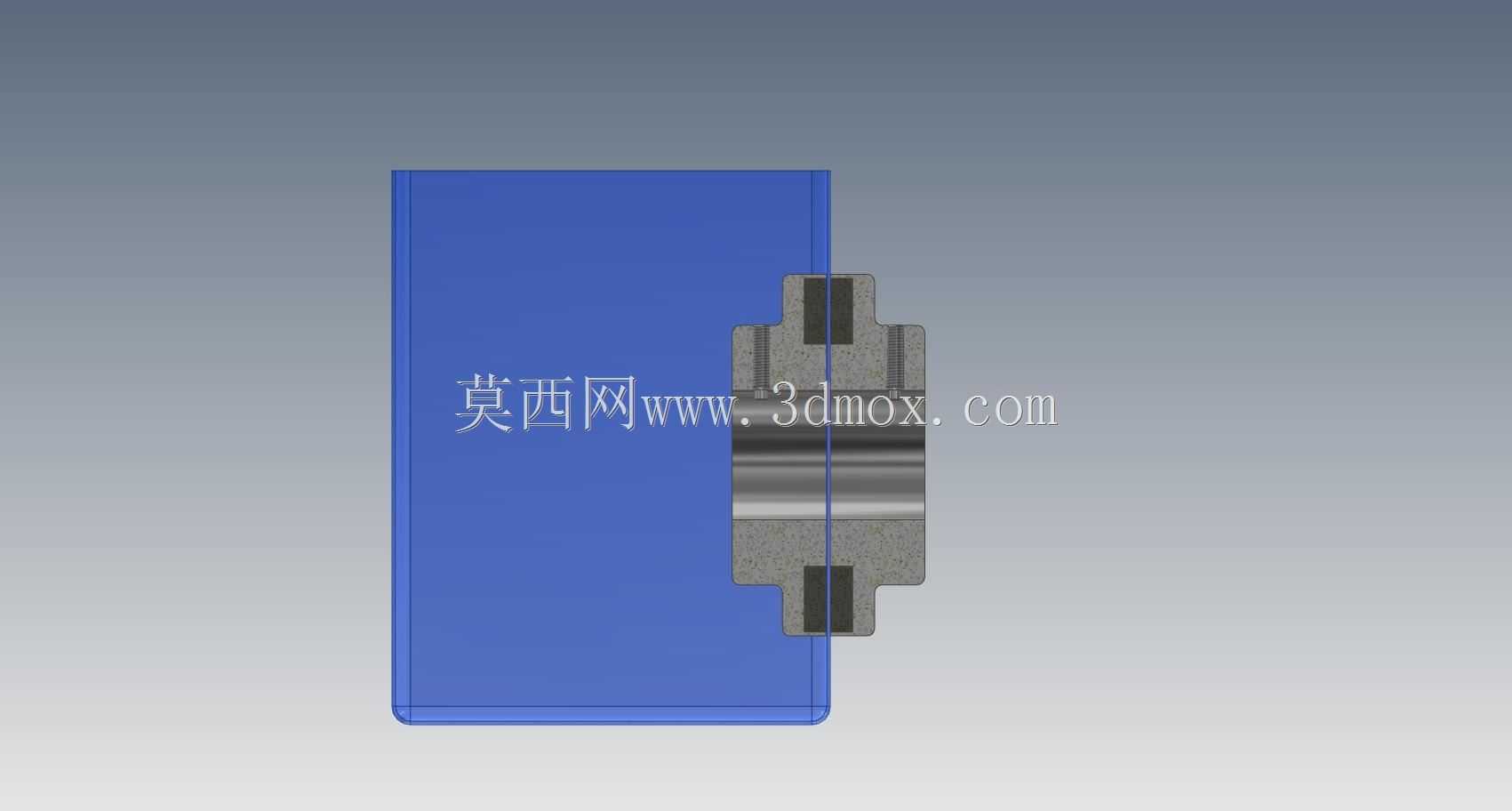

PMK91规格磁性联轴器结构设计展示

在化工、制药、食品加工等对密封要求极高的流体输送场景中，传统接触式联轴器往往存在动密封磨损泄漏的隐患，磁性联轴器凭借非接触磁力传动的特性，能够实现动力端与负载端的完全隔离，彻底杜绝输送介质沿传动轴泄漏的风险，这类部件常配套安装在耐腐蚀泵、搅拌反应设备、真空传动机构上，解决高危、洁净、高真空工况下的动力传递难题。本次展示的PMK91规格磁性联轴器，在结构设计上充分考虑了常规工业安装场景的适配性，整体采用同轴套合的布局形式，主动端与从动端之间预留了均匀的磁隙，既保证磁力线能够稳定穿透间隙传递扭矩，又避免两部分在运转过程中出现剐蹭磨损。设计过程中优先匹配常规工业轴系的安装公差，主动端的内孔适配常规电机输出轴的标准轴径，键槽尺寸符合通用传动件的配合要求，安装时无需对原有设备的轴端做额外改造，从动端与负载侧的连接结构也采用通用的配合尺寸，能够直接替换同规格的传统接触式联轴器，降低设备改造的适配成本。从外形边界来看，该磁耦合结构的径向尺寸控制紧凑，不会占用过多的泵腔或设备壳体内部空间，轴向长度也匹配常规联轴器的安装距，设备预留的安装空间无需做额外扩腔处理即可完成装配。功能特性上，该结构依靠永磁体的磁吸力实现非接触传动，当负载端出现过载卡滞时，主动端与从动端会自动滑脱，能够对后端的电机、传动机构起到过载保护作用，避免硬连接过载导致的轴扭断、齿轮打齿等故障。磁路设计上采用多极对称排布的永磁体结构，保证传动过程中扭矩输出平稳，低速运转时不会出现明显的传动脉动，适配搅拌、恒速流体输送等对运转平稳性有要求的工况。在实际选型应用中，需要注意该结构的安装对中要求，虽然非接触传动允许一定的径向和角向偏移，但偏移量过大会导致磁隙不均匀，降低可传递的额定扭矩，长期偏置运转还会导致永磁体局部退磁，缩短部件使用寿命。安装时需要保证主动端与从动端的同轴度控制在允许公差范围内，磁隙尺寸严格匹配设计值，既不能过大导致扭矩传递能力不足，也不能过小导致运转过程中出现擦碰。此外该结构的永磁体耐温等级需要匹配实际工况的介质温度，若应用在高温流体输送场景，需要确认永磁体的最高工作温度，避免高温导致磁性能不可逆衰减。
