航模用2800KV外转子无刷电机结构

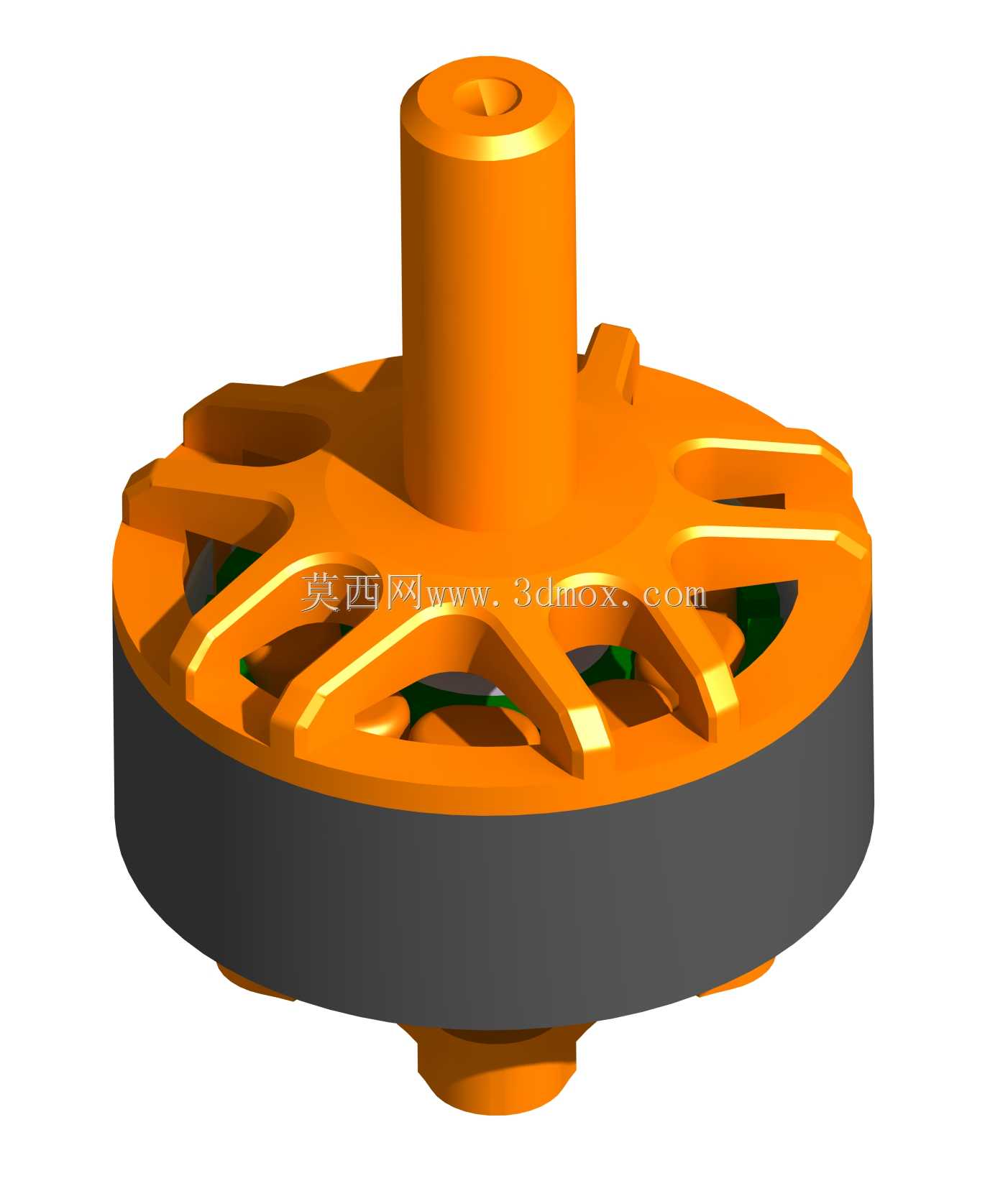

　　这款外转子无刷动力部件，主要面向小型多旋翼航模、穿越机的动力系统配套场景，在航模飞行过程中负责将电池输出的电能转化为旋转机械能，直接驱动螺旋桨产生拉力，克服机身自重与飞行阻力，完成起飞、悬停、机动飞行等全部飞行动作。从实际使用场景来看，这类高KV值的无刷动力部件，适配2-4S锂聚合物电池供电，搭配3英寸螺旋桨时可输出足够的瞬时拉力，满足小型穿越机高速机动、灵活转向的动力需求，相比同级别有刷动力，能量转换效率更高，运转时的电磁噪音更低，连续工作的温升控制表现更优，能支撑短时间大油门的飞行工况。

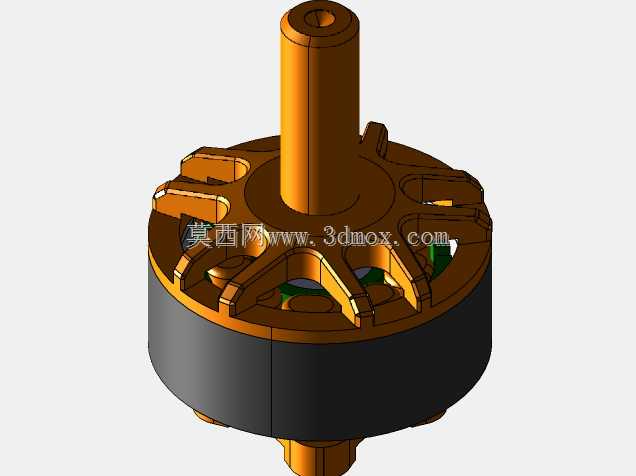

　　从结构设计思路来看，采用外转子布局是这类航模动力的核心设计选择，转子外壳直接集成螺旋桨安装位，省去了额外的传动连接结构，既降低了整体重量，又减少了传动环节的能量损耗，运转时转子外壳随磁钢同步旋转，还能带动周边空气流动，对内部定子绕组形成一定的风冷散热效果，适配航模飞行时的持续气流环境。定子部分采用多槽集中绕组设计，9N12P的槽极配比，能在保证输出扭矩平顺性的同时，降低低速运转时的齿槽效应，让油门线性更跟手，飞手操控时的动力输出更细腻，不会出现动力突跳的情况。顶部的输出轴采用定位凸台设计，轴长13mm，安装螺旋桨时可以直接套入定位，配合桨夹锁紧后能保证螺旋桨与电机轴的同轴度，避免高速旋转时出现动平衡偏差引发的机身震动。

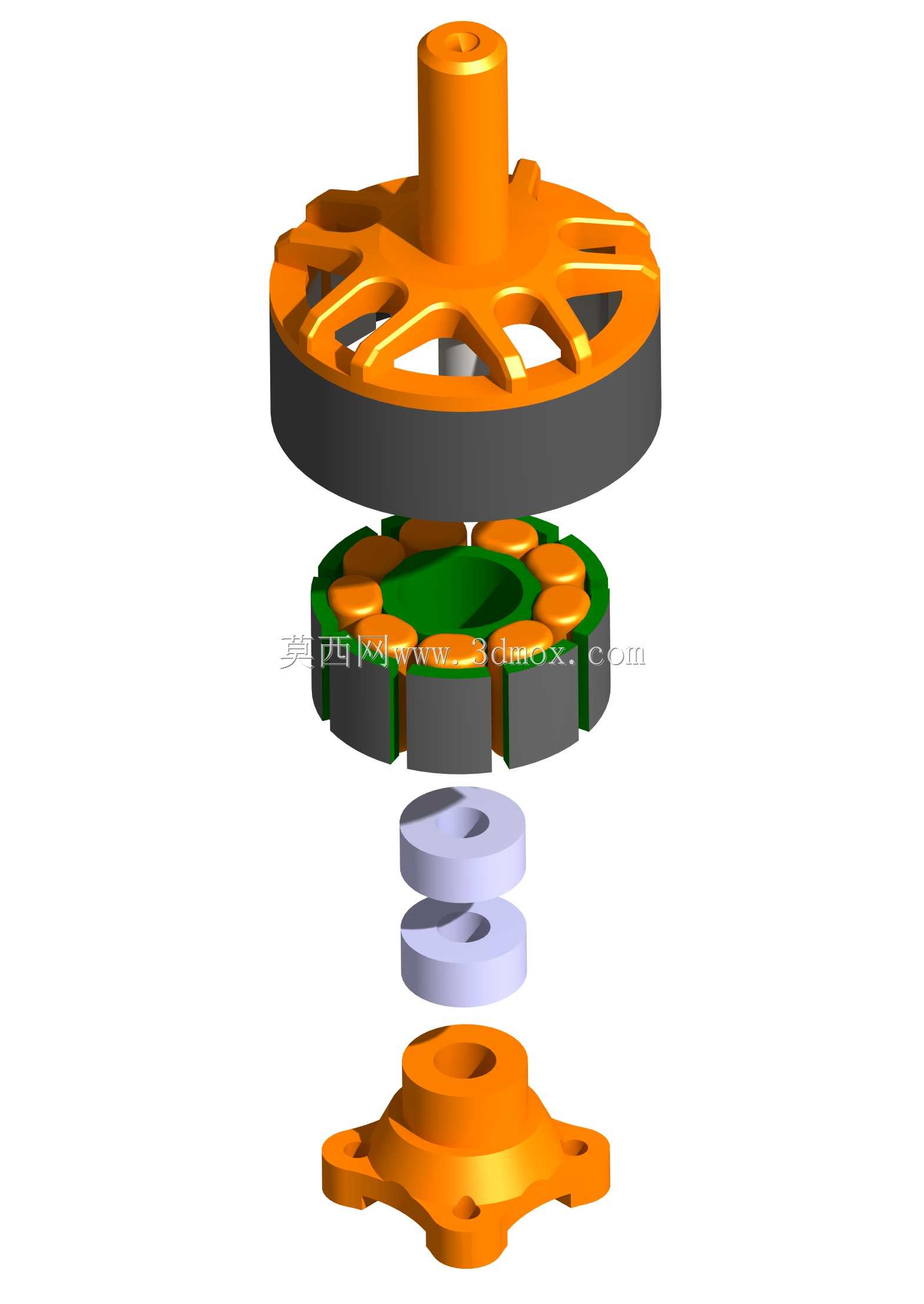

　　安装边界方面，底座预留的安装孔距为12*12mm，采用M2规格的安装螺丝即可固定在航模机臂的电机安装座上，安装时不需要额外做转接结构，能直接适配多数小型穿越机的标准机臂安装位，整体含引出线的重量控制在17.8g，对于对重量极度敏感的小型航模来说，这个重量水平能有效降低整机起飞重量，提升推重比，进而优化飞行机动性与续航表现。轴承部分采用NSKN52强钕铁硼磁轴承，径向游隙控制在极小范围内，高速旋转时的转轴晃动量极低，既能支撑最高每分钟数万转的运转转速，又能延长连续工作的轴承寿命，减少飞行过程中因轴承磨损引发的故障概率。

　　实际选型搭配时，这款动力部件适配4S锂聚合物电池供电、搭配3030规格四片螺旋桨的工况下，单轴最大拉力可以达到630g，四轴搭配时总拉力冗余充足，即使做大角度机动、满油门爬升等动作，也不会出现动力不足的情况。绕组的出线端做了固定处理，飞行过程中不会因为旋翼气流吹动、机身震动出现线皮磨损、焊点松脱的问题，转子外壳做了镂空开槽设计，一方面是为了进一步降低转子自身重量，减少转动惯量，让油门响应速度更快，另一方面也能让飞行时的迎面气流直接穿过开槽，带走定子绕组工作产生的热量，避免连续大油门工况下绕组过热退磁，保证动力输出的稳定性。转子磁钢采用表贴式固定方式，磁钢与转子外壳之间做了胶粘加固，高速旋转时不会出现磁钢甩出的故障，外壳边缘做了倒角处理，安装螺旋桨时不会刮伤桨根的接触面，也能减少飞行过程中的空气阻力。从结构建模的角度来看，这款动力部件的建模还原了实际生产中的装配公差，定子与转子之间的气隙宽度控制在合理范围，既不会因为气隙过小出现运转扫膛的问题，也不会因为气隙过大降低磁能利用率，各个安装孔位、轴径尺寸都完全匹配实际量产部件的尺寸参数，能直接用于航模整机的虚拟装配、干涉检查，也可以用于航模动力系统的匹配仿真，验证不同桨叶搭配下的动力输出特性。
