优化型铝制航空轴承支撑结构

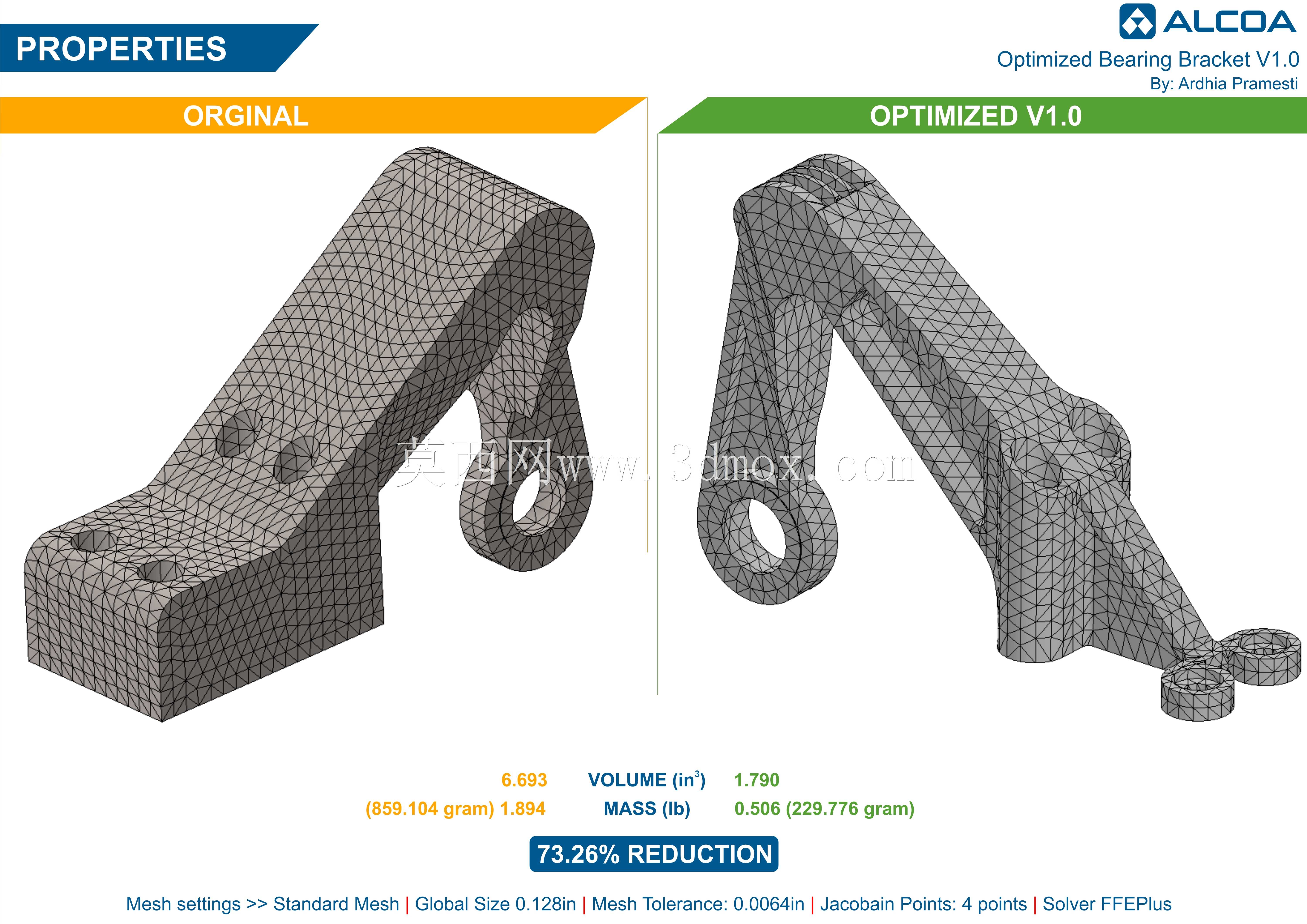

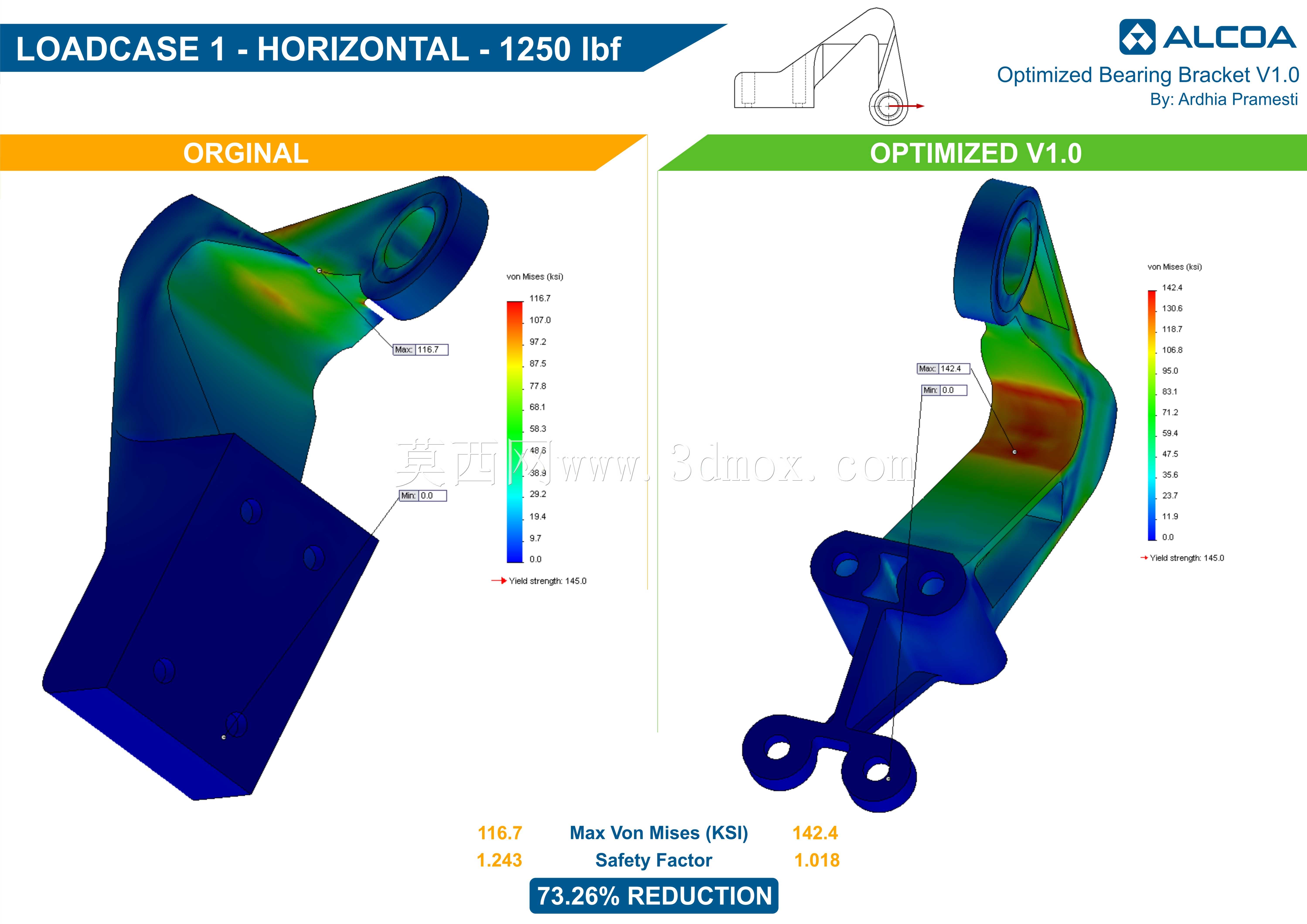

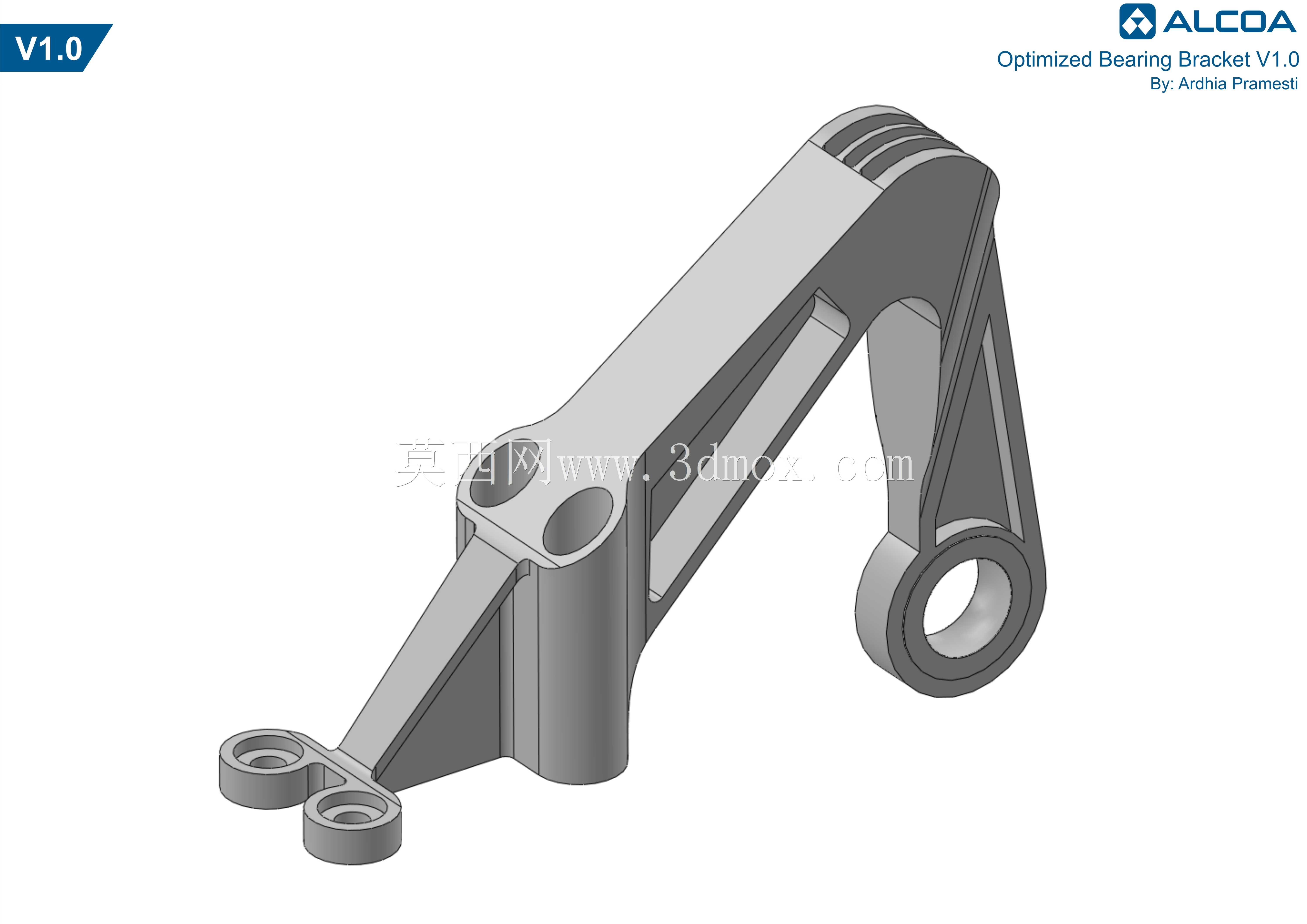

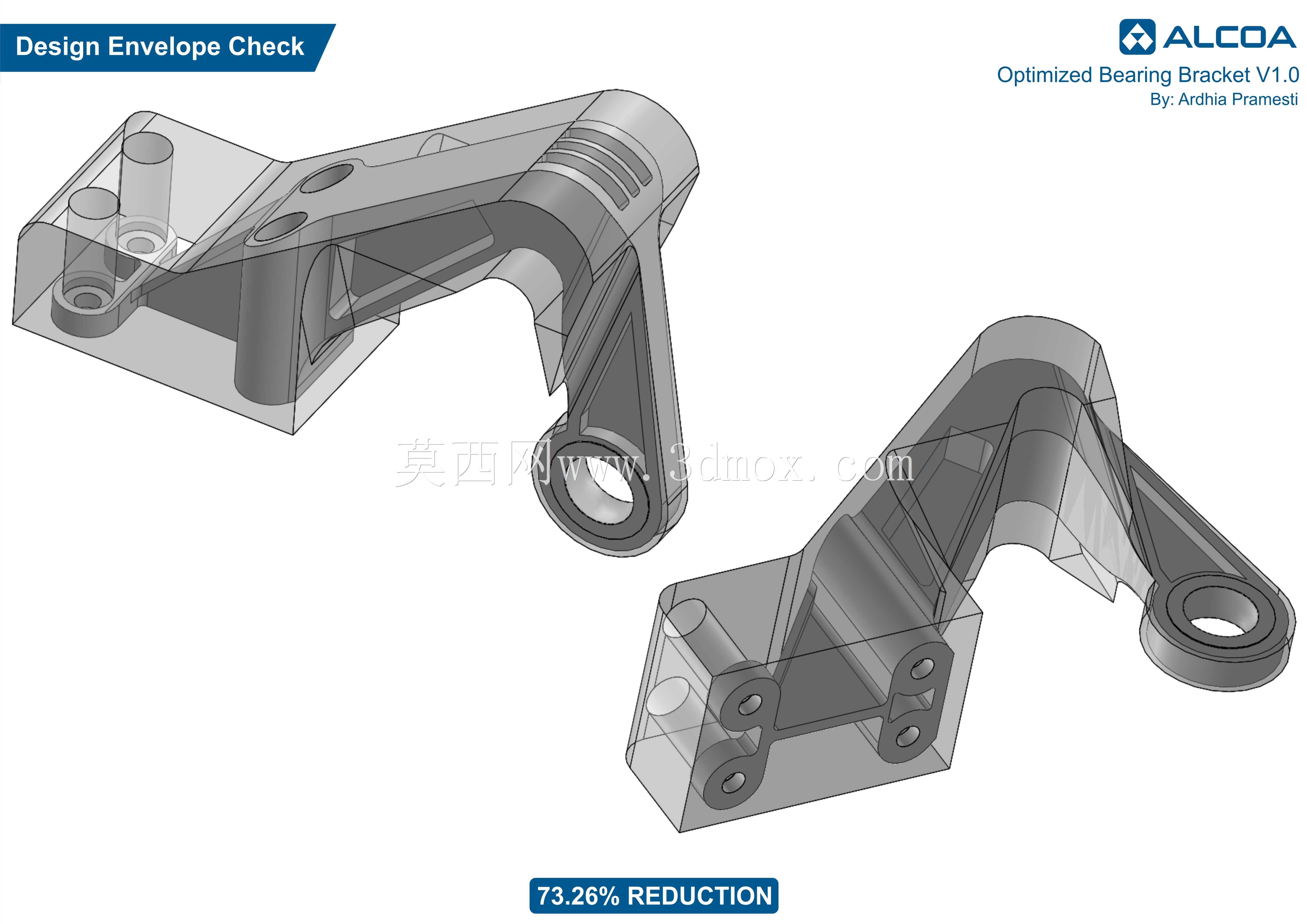

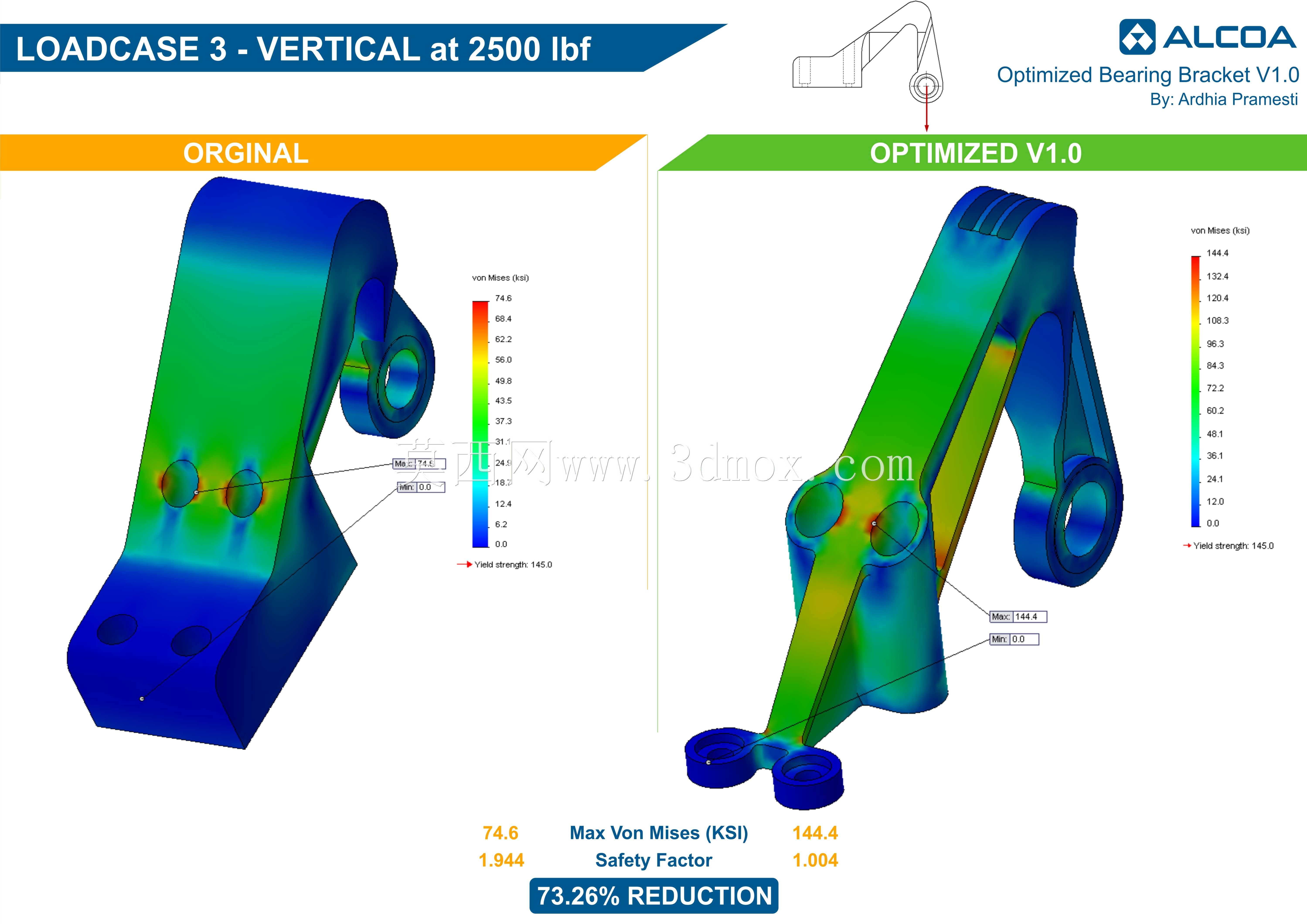

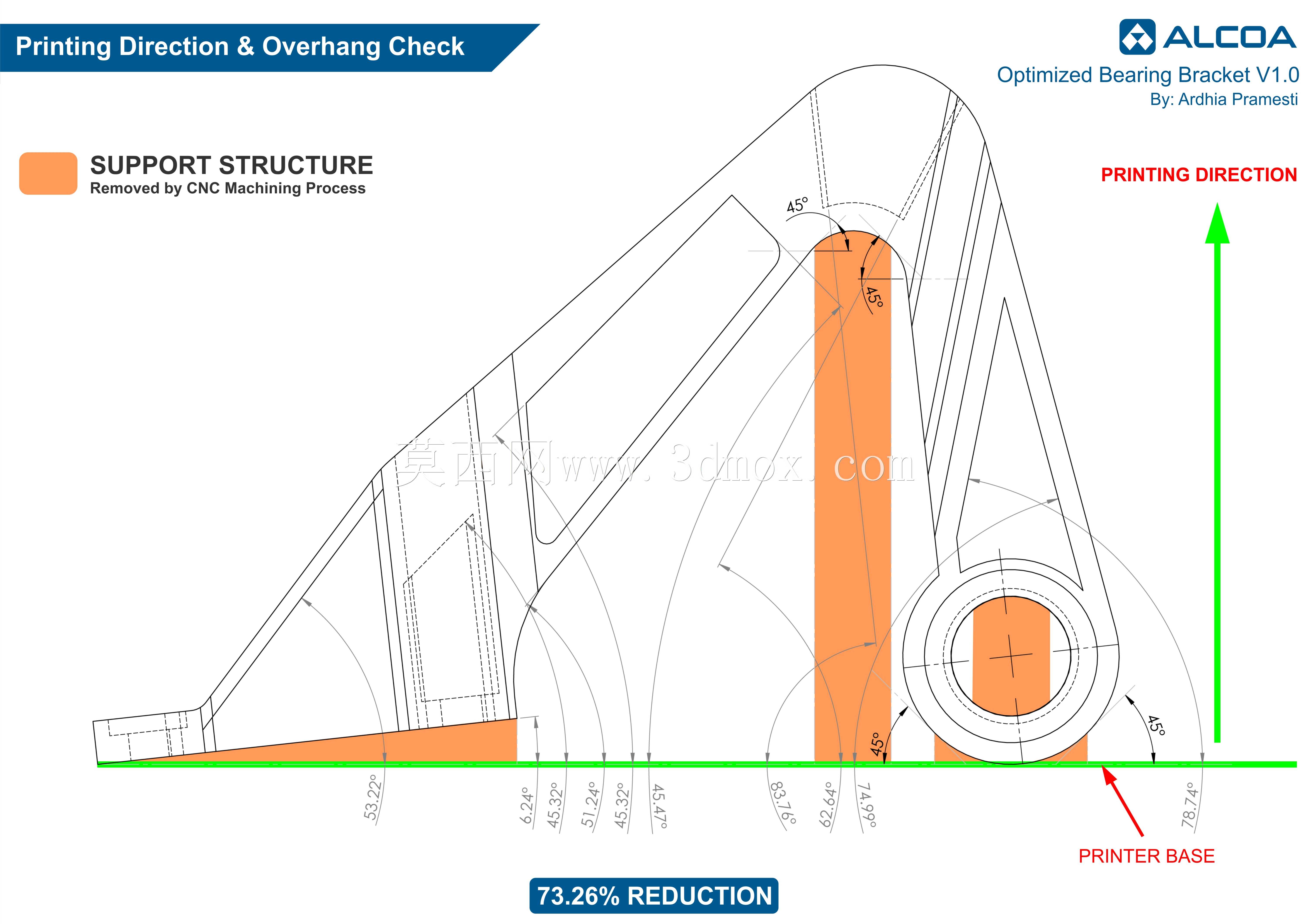

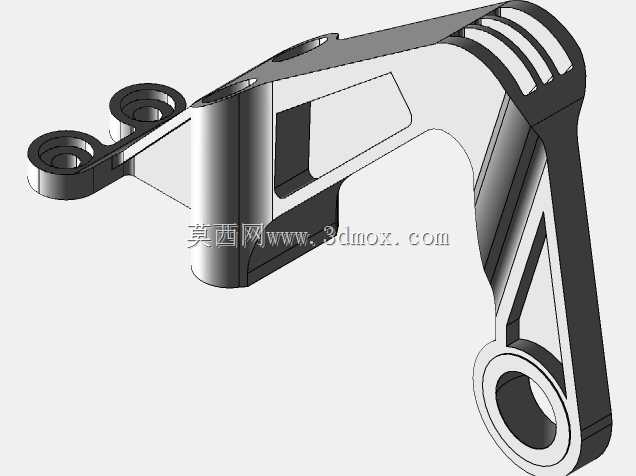

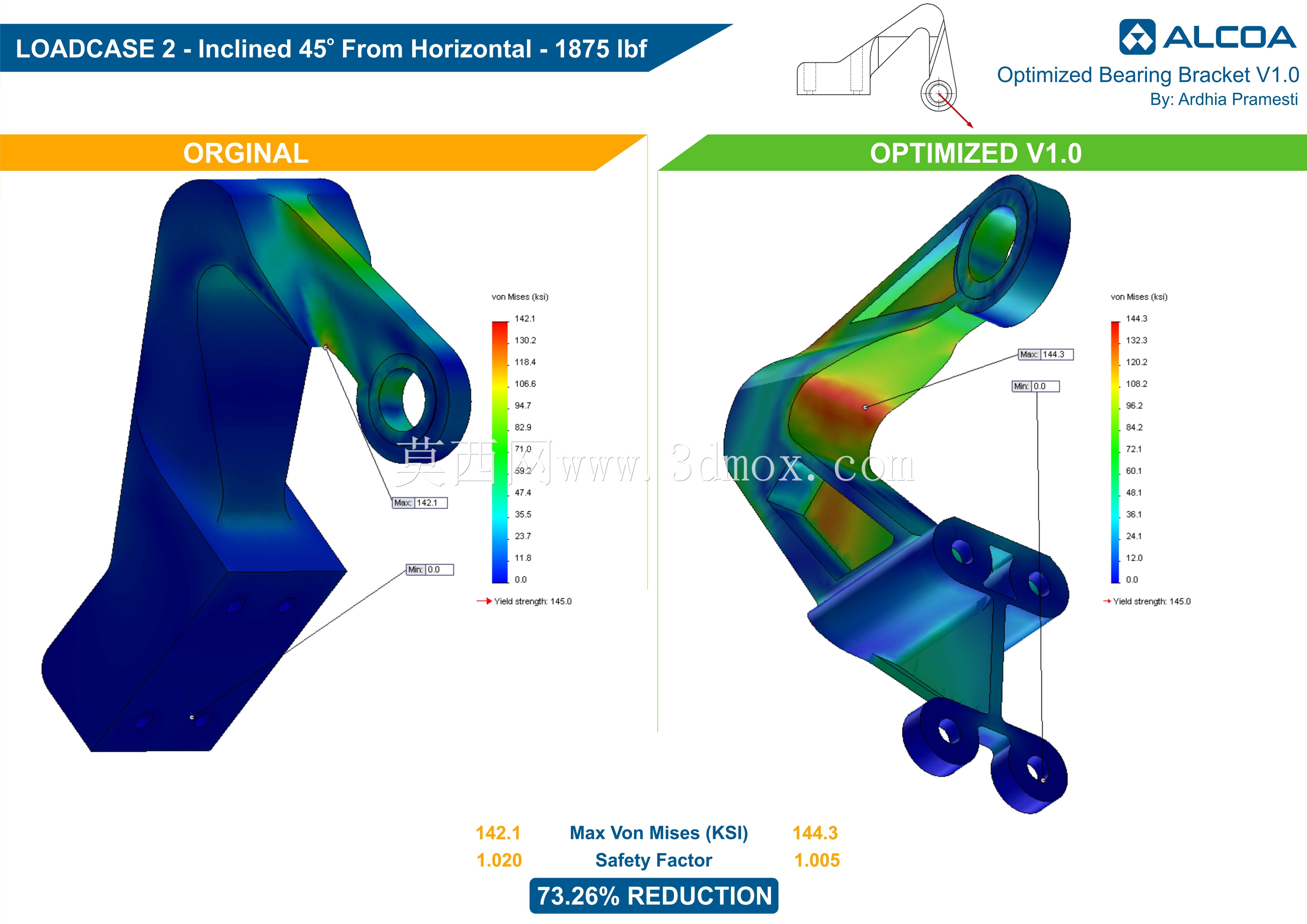

该铝制轴承支撑构件主要面向航空机载设备的传动系统配套场景，核心作用是为旋转轴系的轴承提供稳定的安装定位基准，同时承受轴系运转过程中传递的径向、倾斜复合载荷，避免轴承外圈出现异常窜动，保障传动链路的运转同轴度与动平衡精度。从实际装机的工况边界来看，该构件需要适配倾斜45度方向的1875磅额定载荷工况，安装端预留的两组同轴通孔用于与机身承力基座完成螺栓紧固，另一端的大尺寸同轴孔用于镶嵌固定轴承外圈，中部的连接臂完成两个安装界面的载荷传递，整体安装边界需要避开周边管线、相邻传动构件的运动干涉范围，所有安装孔的位置度公差需要控制在0.02mm以内，保障装配后轴承的预紧量处于设计区间内。设计过程中采用了应力导向的结构优化思路，打破传统实体支架的等壁厚设计逻辑，针对有限元仿真识别出的低应力区域做材料去除，将整体重量控制在229.78克，相比初始实体方案削减了73.26%的体积冗余，同时通过筋条走向的调整，让高载荷下的应力流沿着结构传力路径均匀分布，避免局部应力集中导致的疲劳失效问题。结构设计阶段同步兼顾了金属3D打印的工艺可行性，所有悬空结构的倾斜角度均大于45度自支撑阈值，减少打印过程中的支撑添加量，降低后续后处理的加工余量，同时保留关键安装面的加工基准位，方便后续做安装孔的精铰、轴承位的镗削加工，保障装配精度。从结构细节来看，连接臂处的镂空筋条采用变截面设计，在轴承安装位的根部做了圆弧过渡处理，降低应力集中系数，安装端的凸台结构做了加厚处理，抵消螺栓预紧力带来的局部压应力变形，轴承孔的端面预留了0.2mm的精加工余量，用于装配时修正打印过程中产生的形位误差，保障轴承安装后的端面跳动符合传动系统的精度要求。该结构的优化逻辑同样可以迁移到其他对重量敏感的轻量化承力场景，在保障承力性能的前提下最大化压缩结构自重，提升航空设备的有效载荷占比。
