仿生乌龟造型四旋翼涵道飞行器设计

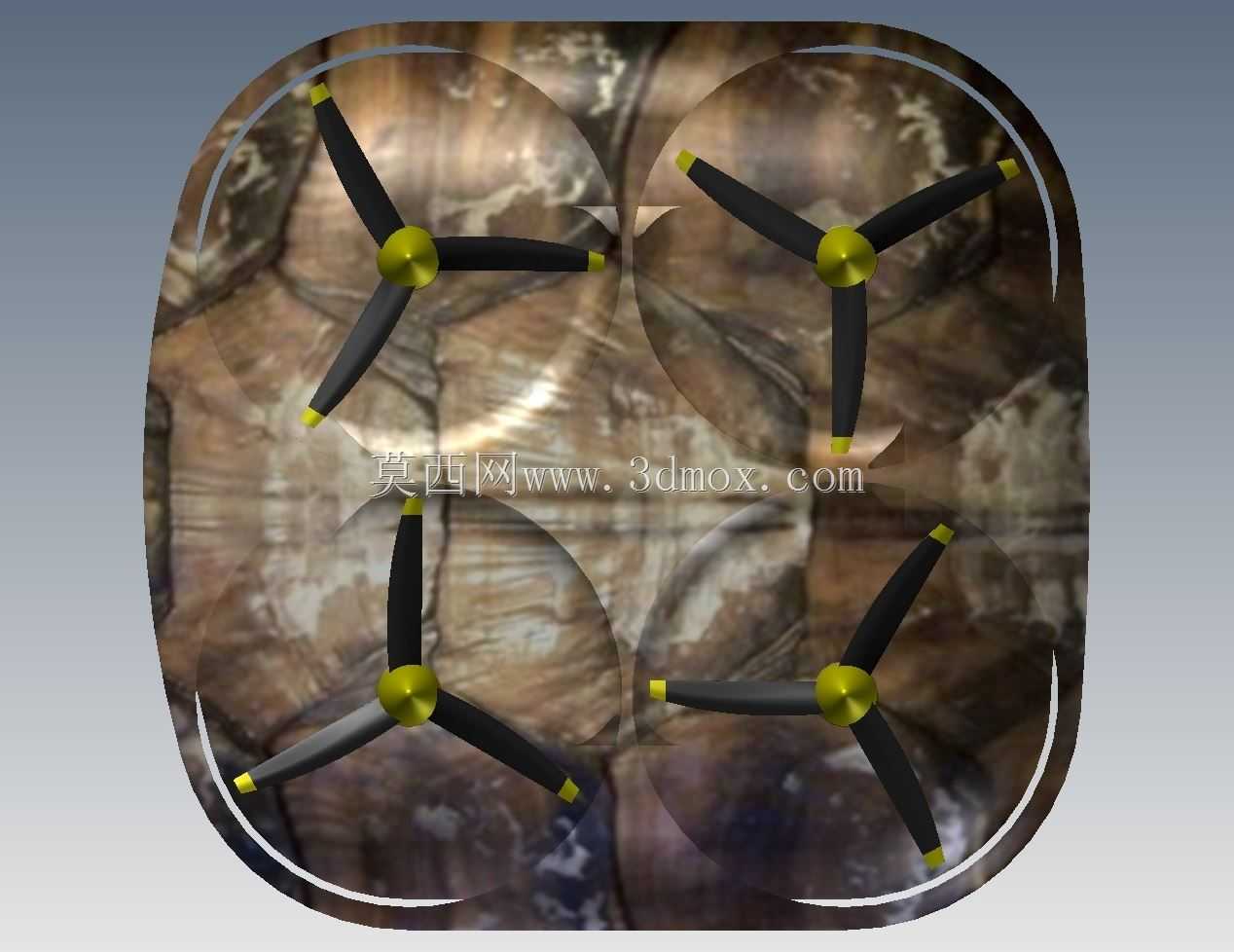

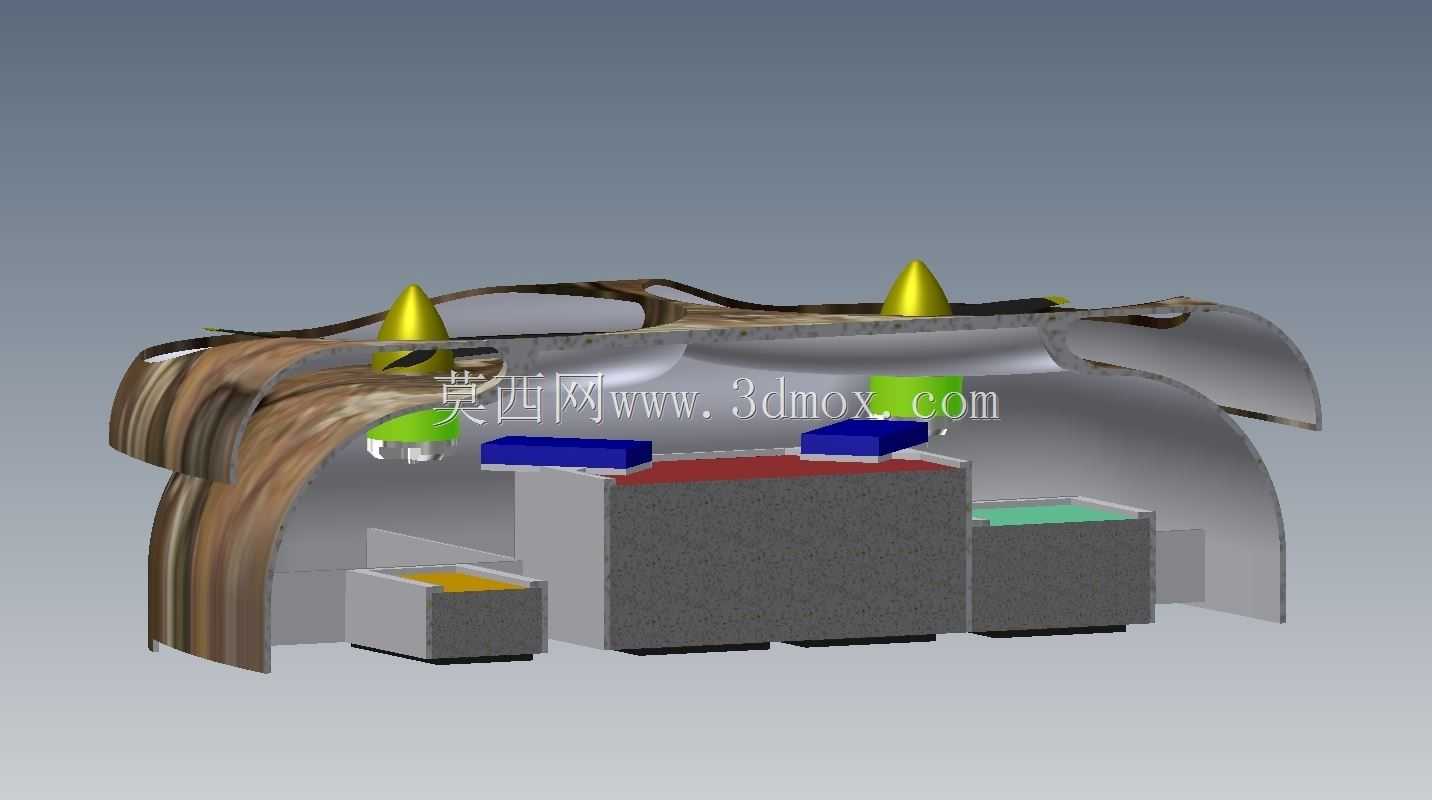

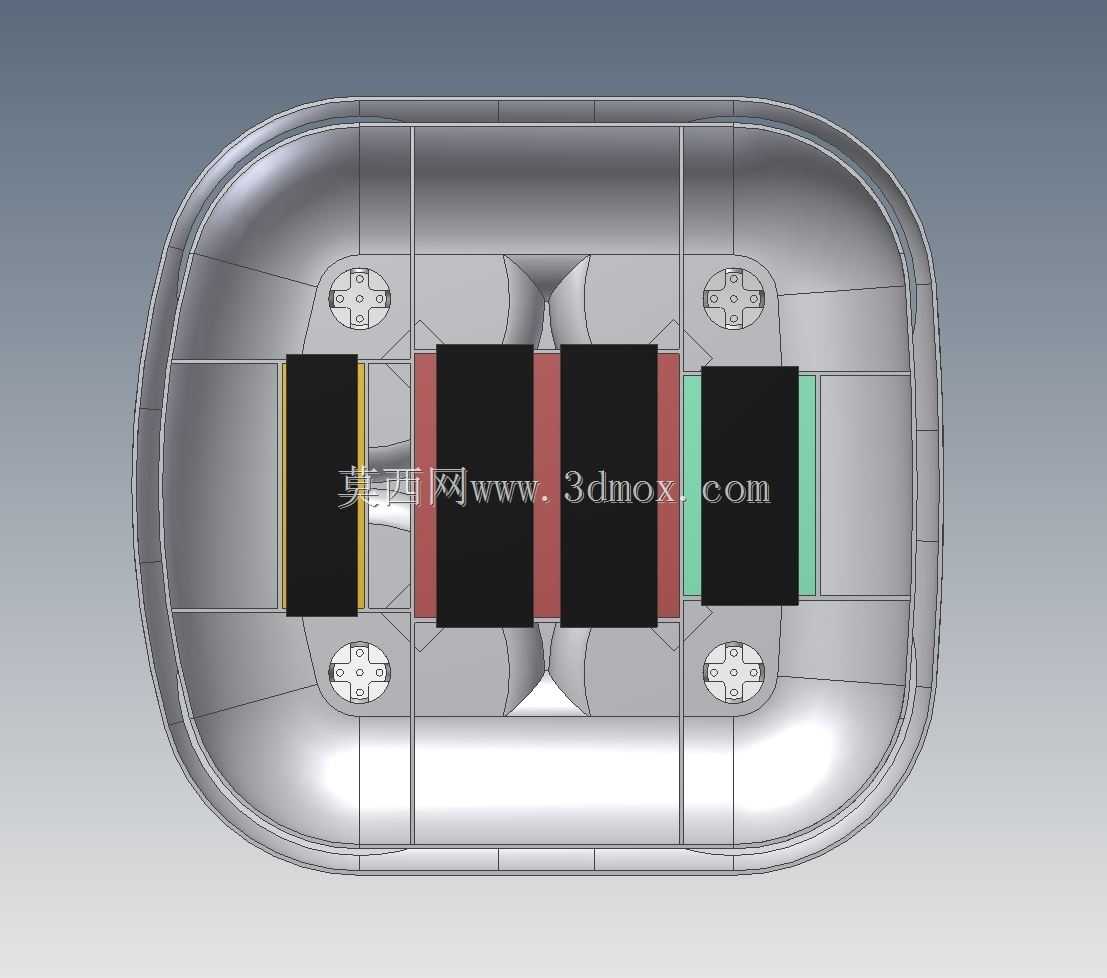

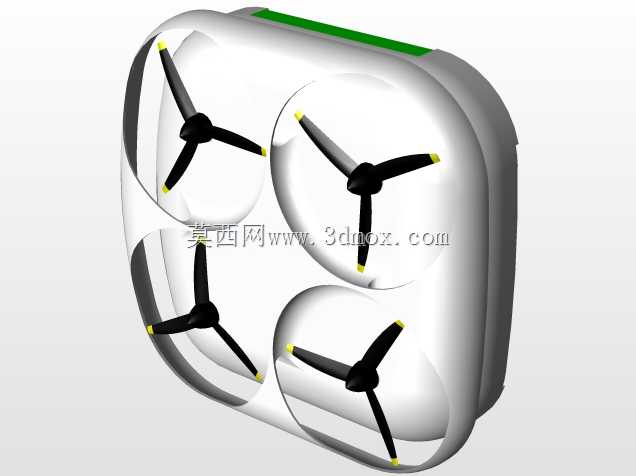

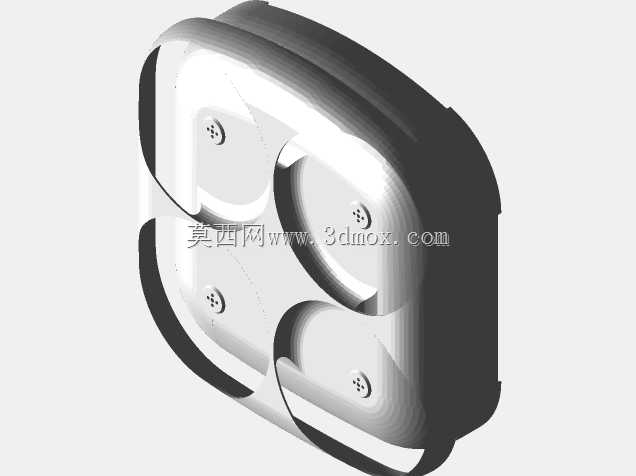

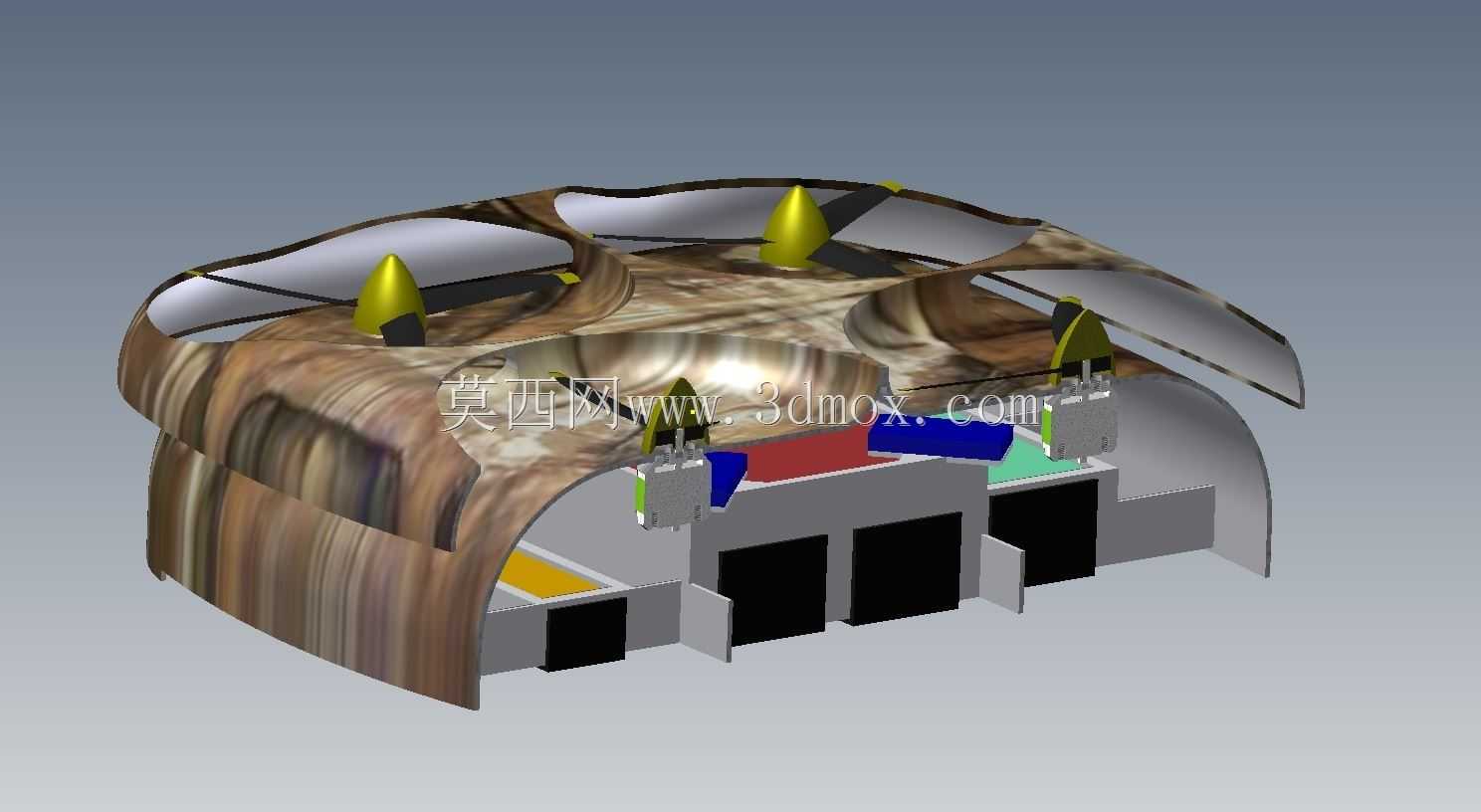

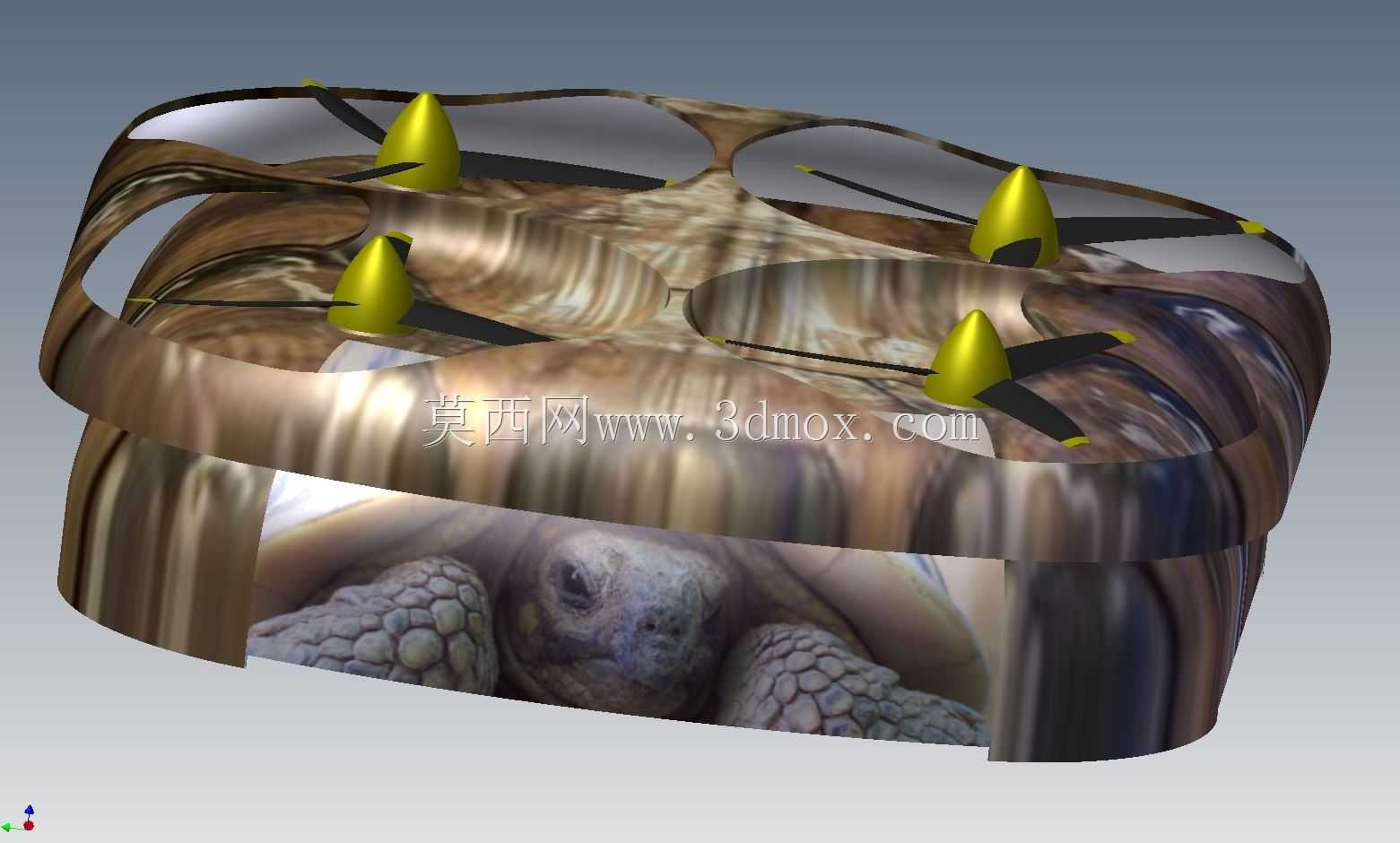

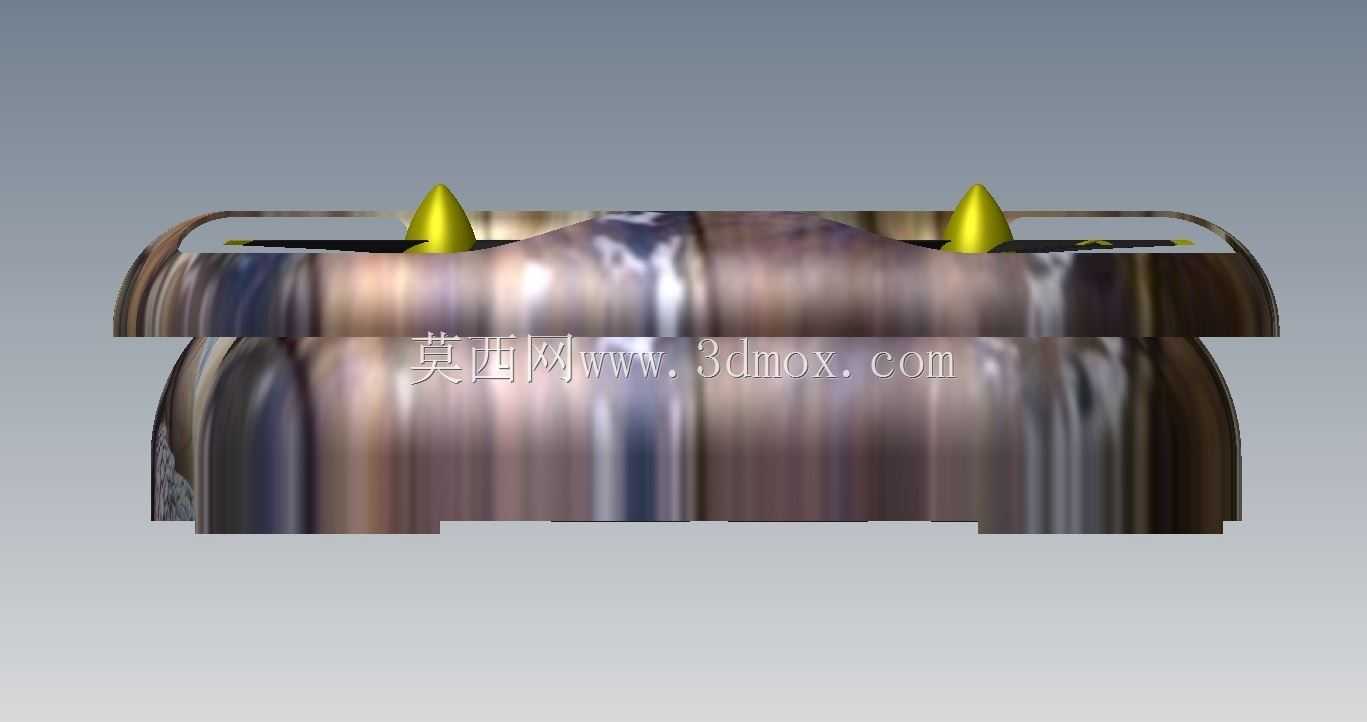

这款涵道式四旋翼飞行器采用仿生乌龟的外壳造型设计，整体外轮廓采用圆润的类龟甲曲面结构，四个旋翼分别布置在龟甲造型对应的四个涵道腔体内，涵道边缘做了顺滑的圆弧过渡处理，既可以对高速旋转的旋翼形成物理防护，避免飞行过程中桨叶碰撞障碍物造成损坏，也能利用康达效应优化旋翼周边的气流走向，提升同等桨距下的升力输出效率。从结构布局来看，整机的重心被严格控制在机身几何中心位置，有效载荷挂载区域设置在机身中部的空腔内，电池、电子调速器、飞控模块等核心电子部件均围绕中心载荷区对称排布，当挂载载荷重量在设计允许范围内变化时，整机的重心偏移量始终控制在飞控可自适应调整的阈值内，不会出现偏航力矩突变导致的飞行姿态失稳问题。机身主体结构采用ABS塑料作为成型材质，在满足结构强度要求的前提下尽可能降低整机自重，空机重量控制在较低区间，预留出充足的载荷冗余空间。涵道内壁做了镜面级的光滑处理，减少气流沿涵道壁流动时的摩擦阻力损失，旋翼桨尖与涵道内壁的间隙控制在毫米级，避免桨尖涡流造成的升力损耗。四个旋翼的动力输出轴垂直于机身水平面，搭配锥形的整流桨帽，引导来流平顺进入旋翼做功区域，降低气流扰动带来的飞行噪音。在实际应用场景中，这类带涵道防护的小型四旋翼飞行器适合在室内、林间等存在密集障碍物的环境下执行近距离巡检、影像采集任务，全包裹的涵道结构即使碰到墙面、树枝等障碍物也不会发生桨叶断裂炸机的情况，仿生乌龟的外观造型也能降低飞行器在公共场合作业时对周边人群造成的惊扰。设计过程中对原有原型机的电子部件安装位置做了针对性调整，将原本分散布置的电调模块集中到中心载荷区周边，缩短了电机与电调之间的动力线走线长度，减少线路重量占比的同时也降低了大电流线路的信号干扰风险，飞控模块安装在中心隔振平台上，过滤旋翼高速转动带来的高频振动，保证姿态传感器的数据采集精度。机身下部预留了标准化的载荷安装接口，可以根据不同任务需求更换航拍相机、小型气体检测模块、喊话装置等不同任务载荷，接口采用快拆结构设计，无需额外工具即可完成载荷更换作业。整机的外形尺寸控制在便携范围内，外壳曲面没有突出的尖锐结构，日常收纳时可以直接放入普通背包中携带，外表面的仿生龟纹涂装除了视觉效果之外，也能在户外作业时起到一定的视觉伪装作用，降低飞行器在自然环境中的醒目程度。
