飞翼布局隐身侦察无人机外形结构设计

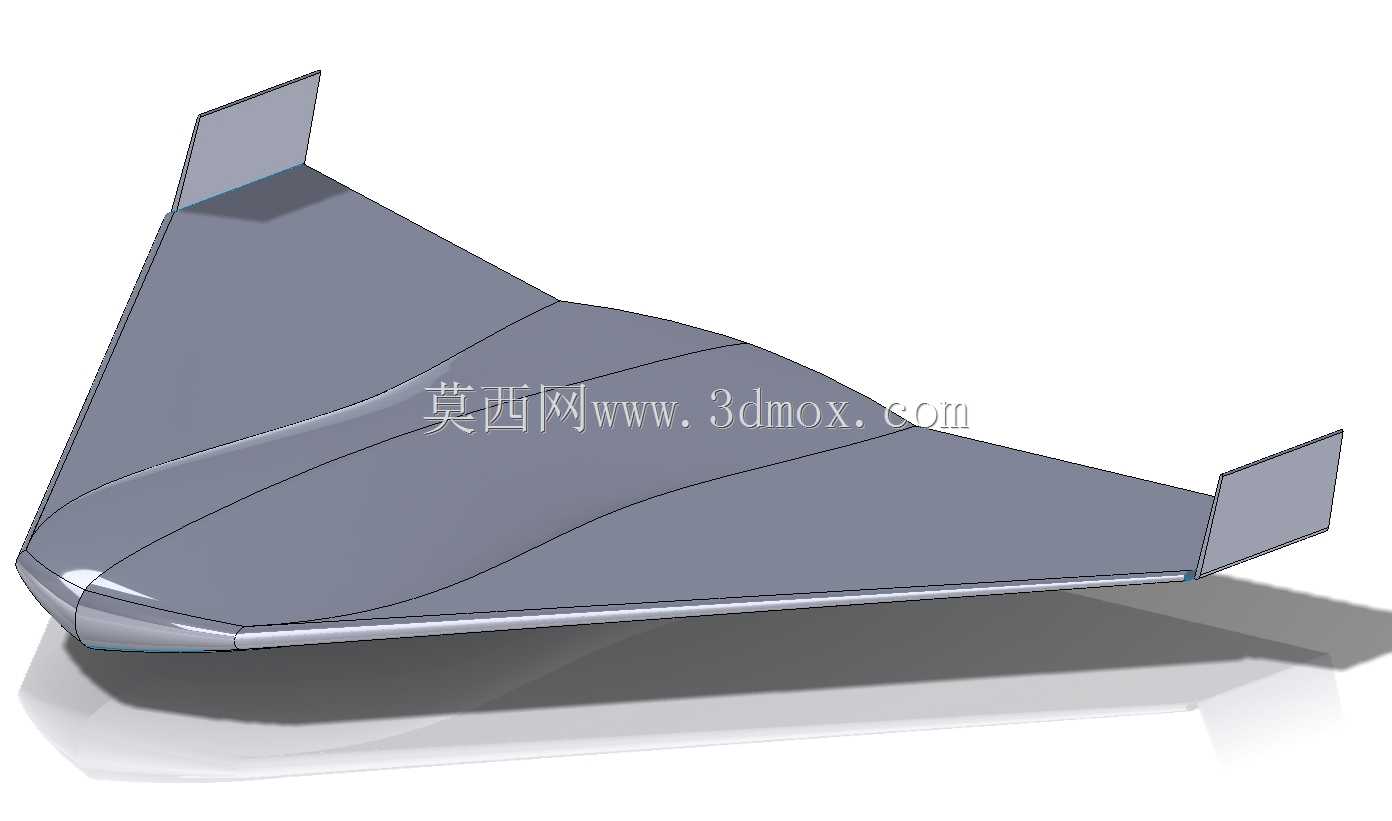

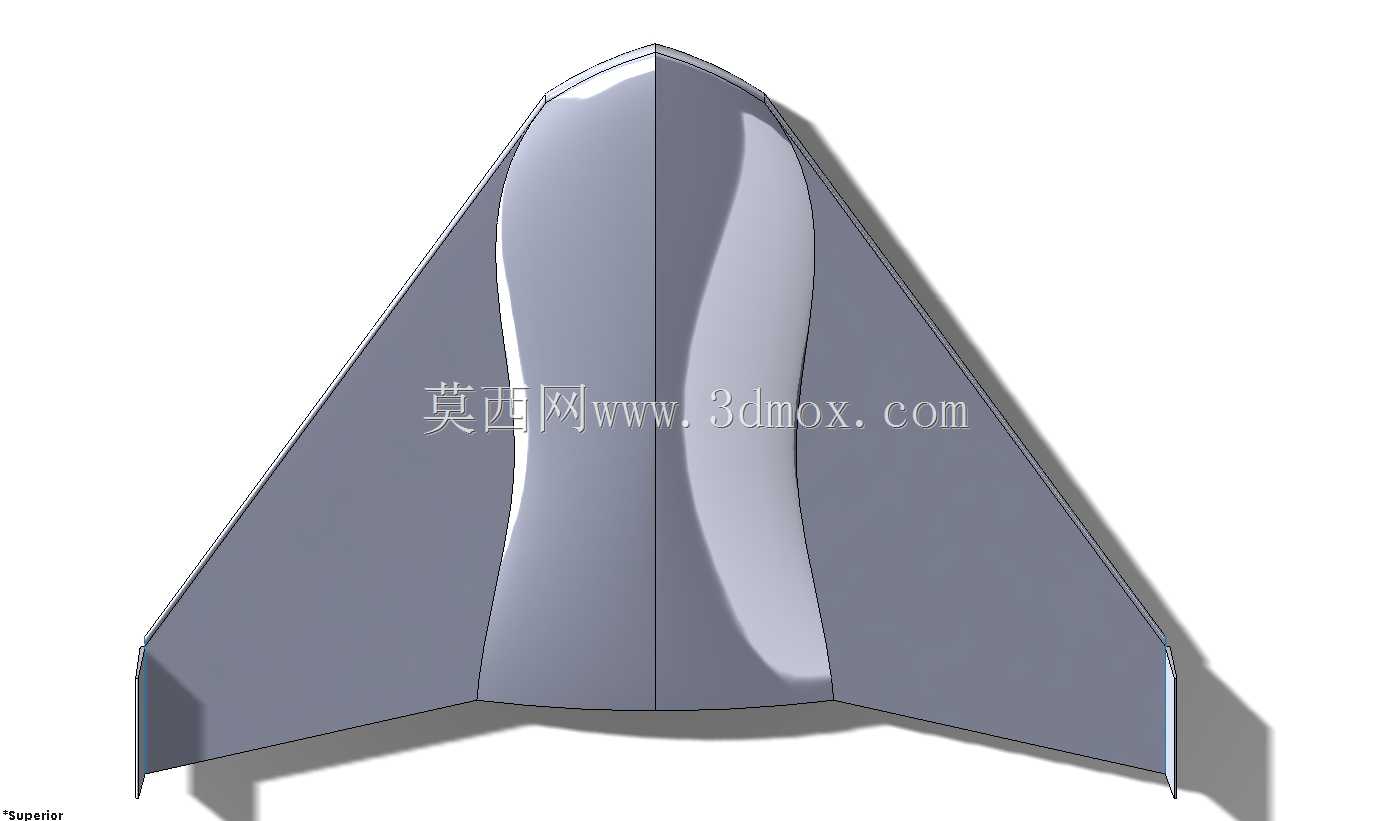

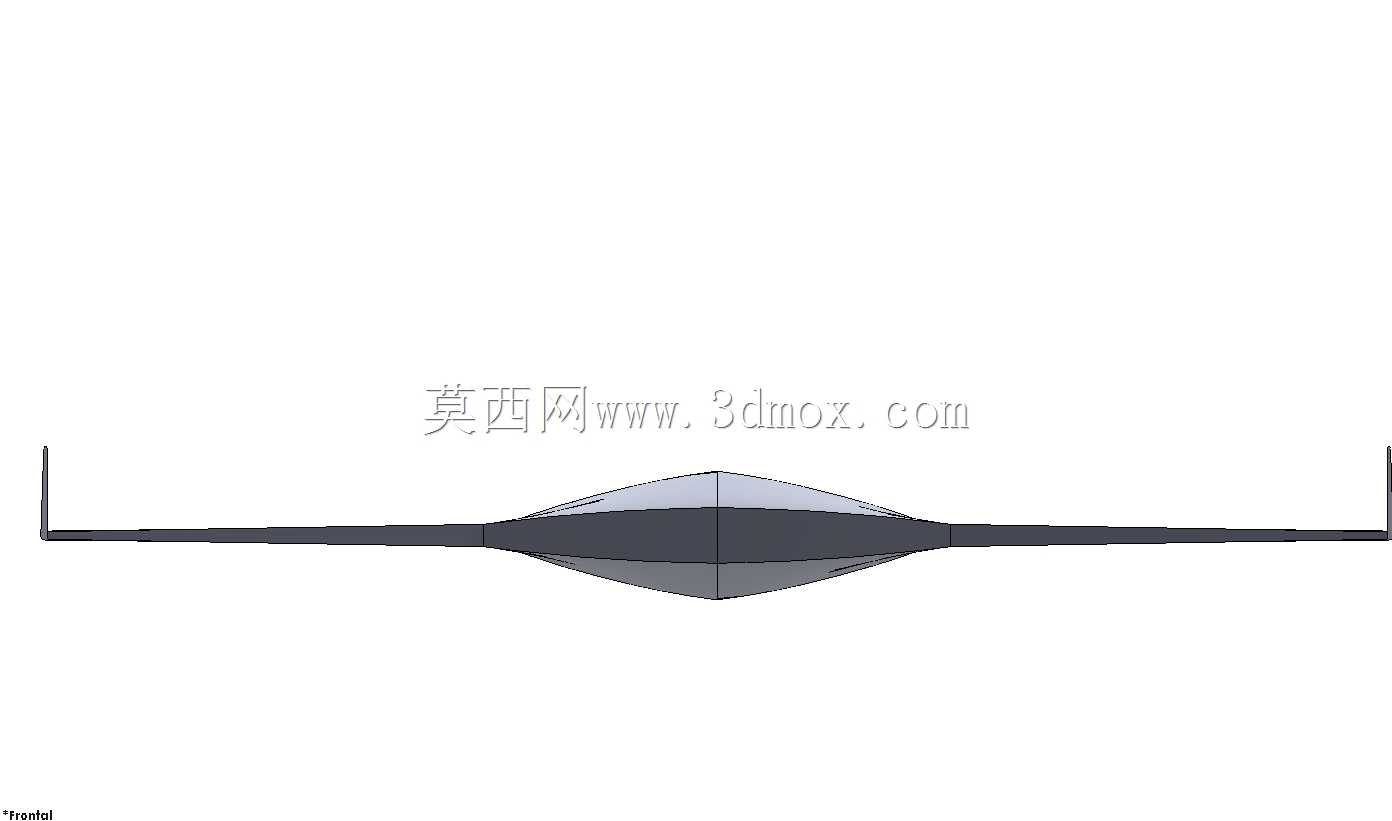

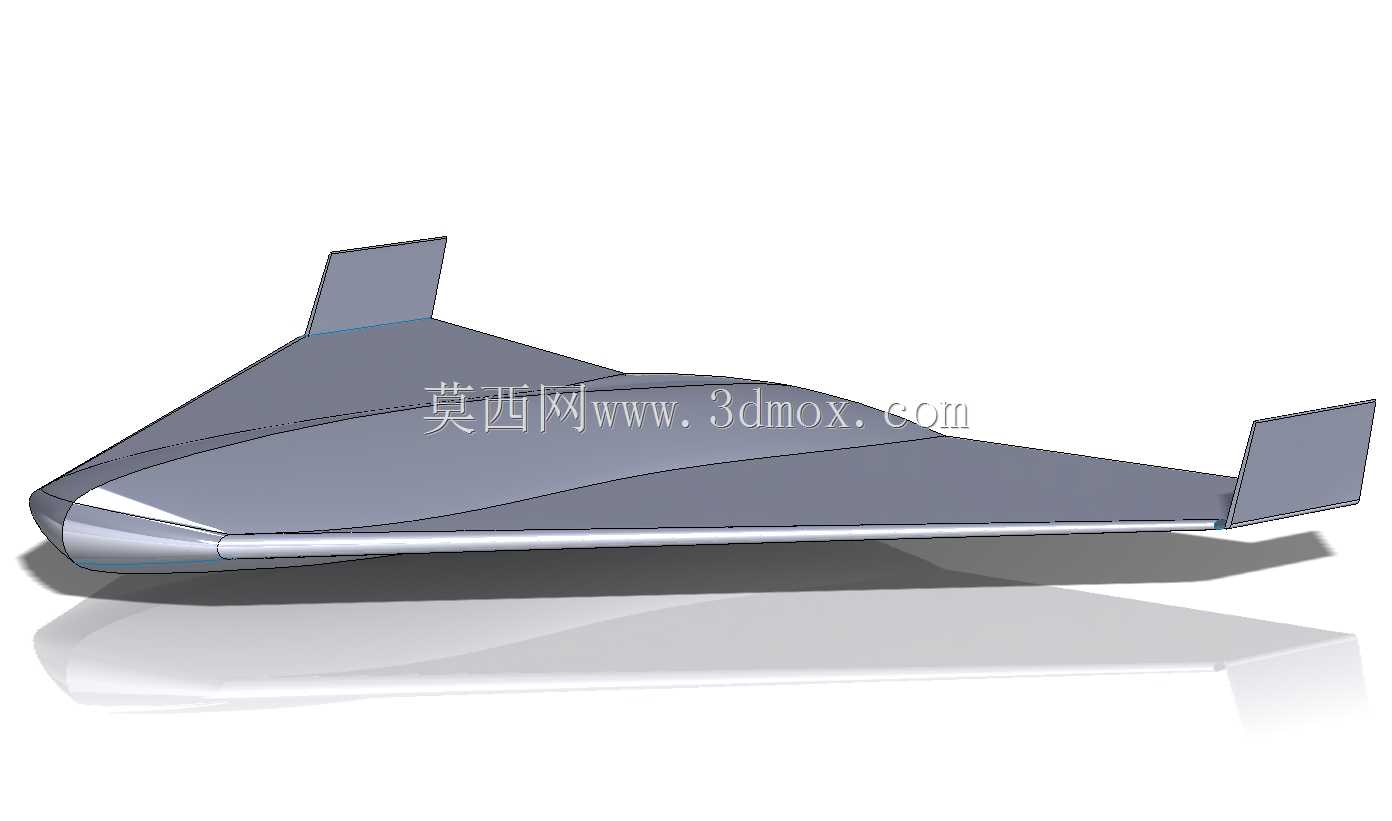

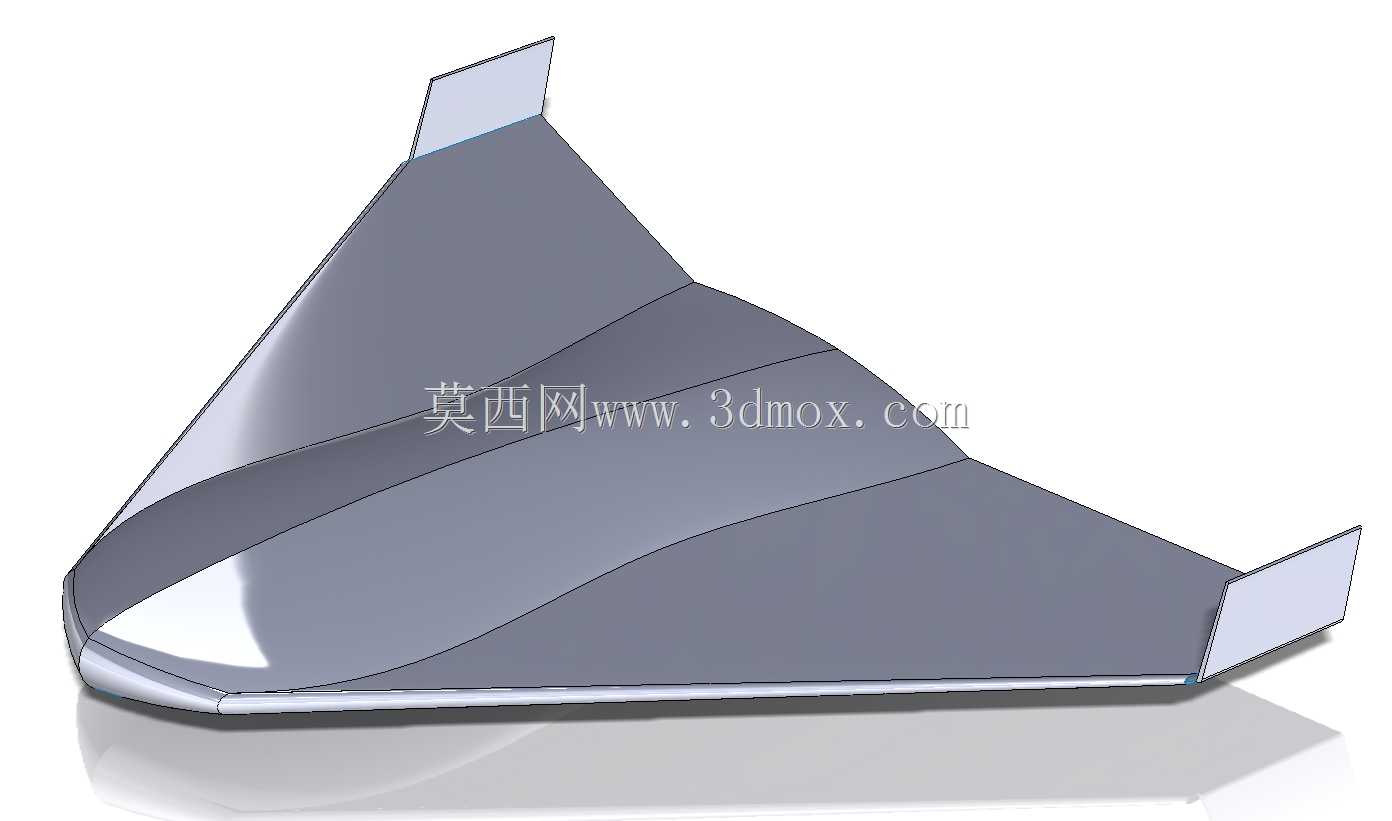

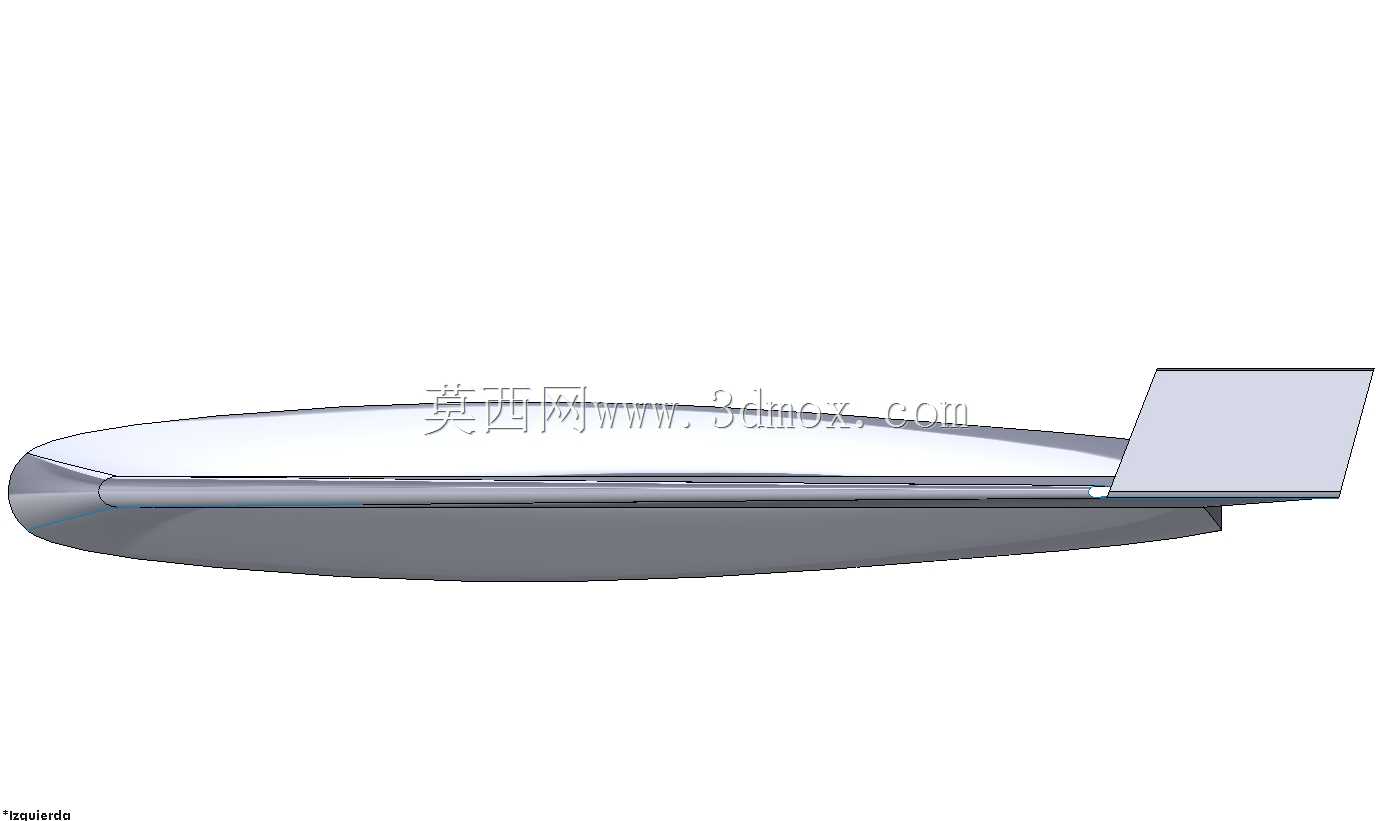

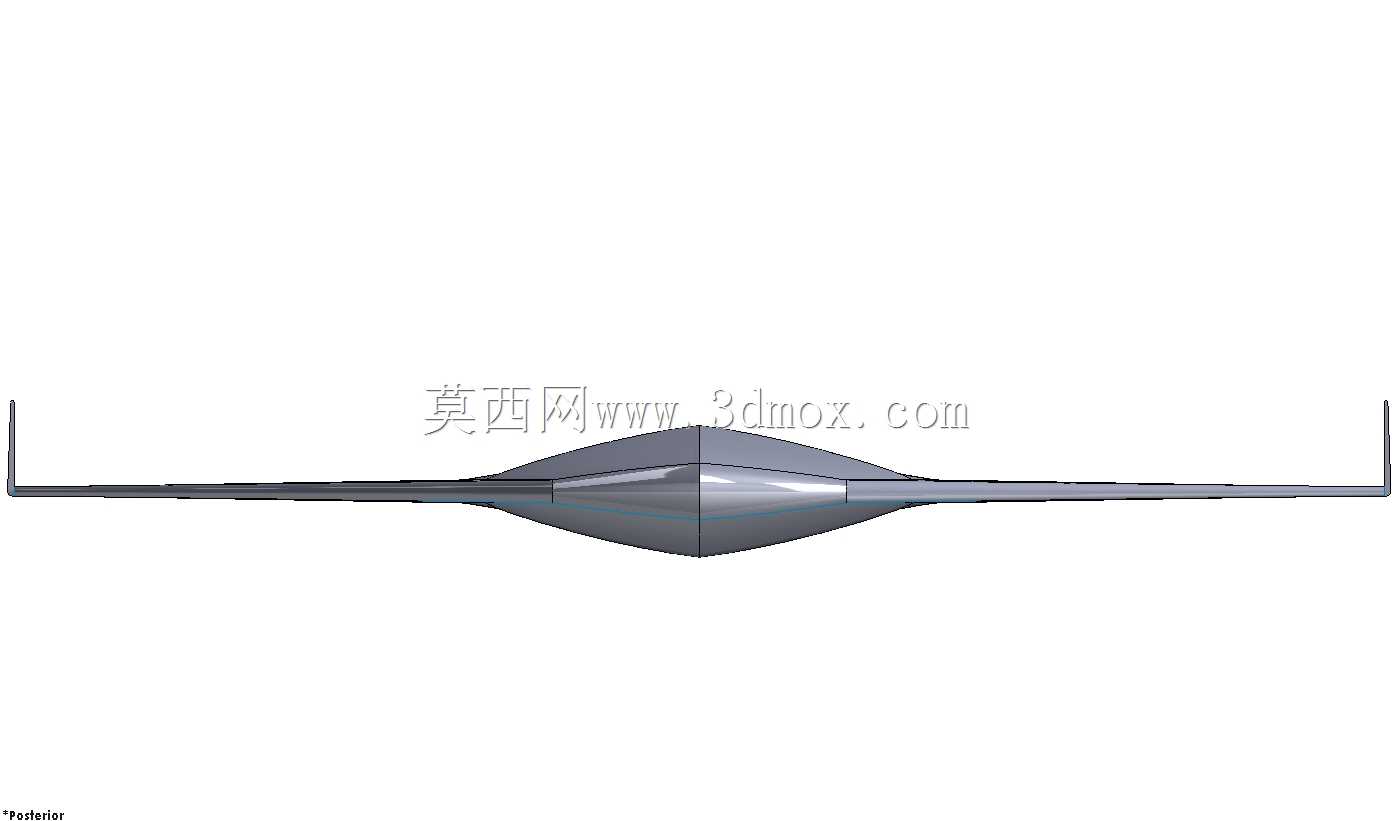

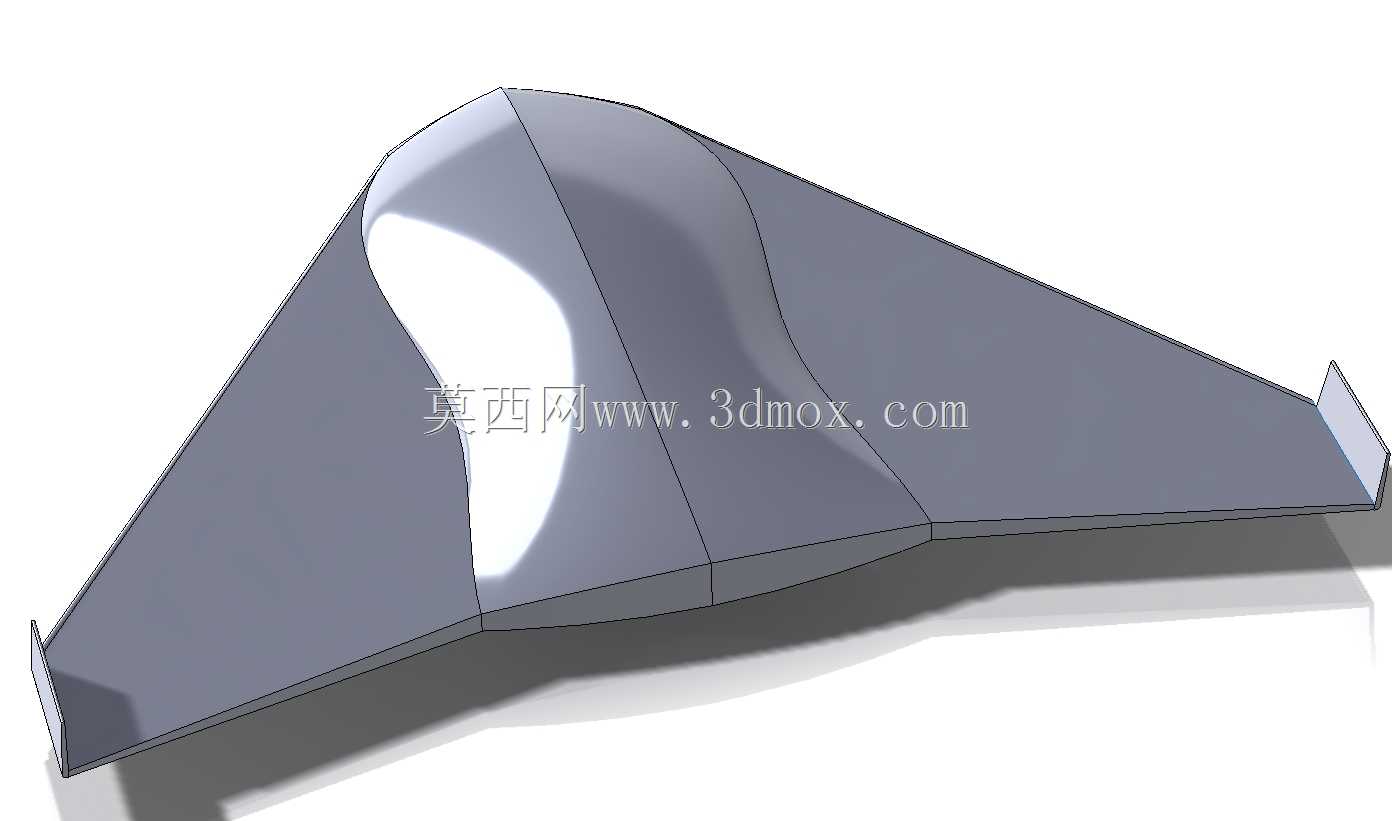

这款飞翼构型的无人航空装备，在结构设计阶段优先考虑了低雷达反射截面的气动需求，整体采用无垂尾、无平尾的融合翼身设计，整机外轮廓沿航向对称分布，前缘后掠角经过多轮气动仿真迭代，兼顾亚音速巡航阶段的升阻比与侧向雷达散射特性。从实际应用场景来看，这类构型的无人机多用于前线战术侦察、边境空域巡逻、重点区域电磁信号侦测等任务，相较于常规布局无人机，其雷达反射特征更小，能够在不被地面防空系统提前侦测的前提下完成抵近作业。

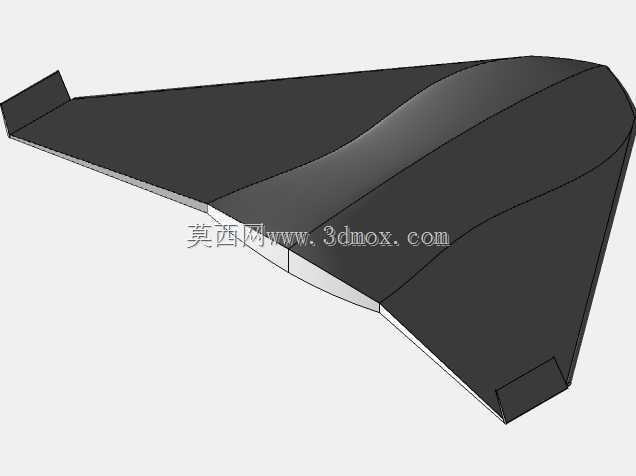

在功能特性设计上，整机没有外露的操纵面作动机构凸起，上表面做了连续曲面顺滑过渡，两个翼尖处设置的小型上反安定面，能够弥补无垂尾布局带来的航向稳定性不足问题，同时不会额外增加过多的雷达反射面积。机体前缘从机头位置向两侧翼尖平滑延展，翼型采用相对厚度较小的层流翼设计，能够降低巡航阶段的摩擦阻力，提升航时表现。设计过程中，针对飞翼布局常见的纵向静不稳定问题，在重心配平阶段将机载任务舱、动力模块、能源组件的安装位置沿航向做了集中排布，将整机重心控制在平均气动弦长28%至32%的区间内，既保证飞控系统的操纵余量，也避免重心过于靠后导致的巡航配平阻力增加。

从安装边界来看，整机翼展与机身长度的比值控制在1.4左右，机体下表面预留了任务载荷的安装平面，可根据不同作业需求挂载光学侦察吊舱、电子侦收天线或者小型弹药挂架，安装接口采用标准化的快拆结构，地勤人员可在野战条件下快速完成载荷更换。机体尾部的上表面预留了动力系统的排气通道安装位，设计时将排气口与上翼面做了融合处理，既可以利用旋翼下洗气流加快排气混合，降低红外特征，也能避免排气口外露形成的雷达反射腔体。在结构分块设计上，整机蒙皮采用分块式拼接设计，维护口盖全部设置在机体下表面，口盖接缝做了锯齿形处理，兼顾维护可达性与隐身性能要求，机翼内部预留了整体式油箱的安装空间，能够充分利用飞翼布局的内部容积提升燃油携带量，进一步扩展任务半径。
