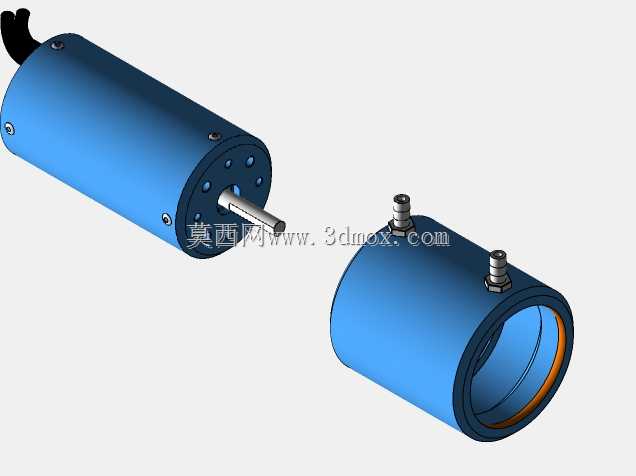

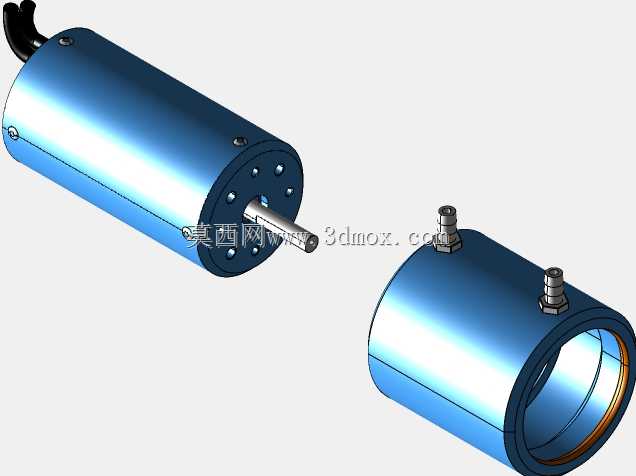

船用水冷无刷电机带水冷套结构设计

这款动力部件主要面向小型船模、水下作业小型载具的动力输出场景设计，核心解决高转速动力单元在密闭水环境下持续工作的散热痛点，避免常规风冷电机在高负载工况下出现的磁钢退磁、绕组绝缘老化加速等问题。从结构设计逻辑来看，电机本体采用T6铝料经数控加工成型机壳，这类材质兼顾轻量化与导热效率，相比铁质机壳重量降低40%以上，同时能快速将绕组、磁钢产生的热量传导至外层水冷结构。绕组采用高纯度铜线绕制，搭配烧结钕铁硼磁钢，能在有限的定子空间内实现更高的功率密度，适配船用动力短时间大扭矩输出的工况需求。

配套的水冷套采用钢坯铝水冷结构，套体与电机机壳采用间隙配合加密封胶圈的装配方式，两端预留标准水嘴接口，可直接对接船载水冷循环回路，循环水流经套体与机壳之间的流道时，可直接带走电机持续运行产生的热量，相比同规格风冷电机，持续负载下的工作温度可降低35℃以上，能支持动力单元长时间满功率运行。从安装边界来看，电机本体直径39mm，搭配水冷套后整体直径为49mm，轴向总长度69mm，输出轴采用5mm直径标准轴径，轴端可直接适配常规船用螺旋桨夹头，安装时无需额外加工转接件，能直接替换同尺寸规格的常规船用无刷电机。

设计过程中充分考虑了船用场景的防护需求，电机出线端做了密封处理，水冷套与机壳的配合面设置了两道密封槽，可避免外界水汽进入电机内部，同时结构上做了防爆适配设计，能应对水下运行时可能出现的瞬时过载、电路短路等异常工况，降低动力失效风险。在三维建模过程中，所有配合面均标注了公差要求，机壳与定子的过盈配合量控制在0.02-0.03mm区间，水冷套与机壳的间隙控制在0.1-0.15mm，既保证装配便利性，也能让水流充分接触机壳外壁提升换热效率。输出轴的轴承位采用阶梯轴设计，两端搭配深沟球轴承，可承受螺旋桨转动时产生的径向力，避免高转速下出现轴跳问题，保证动力输出的稳定性。
