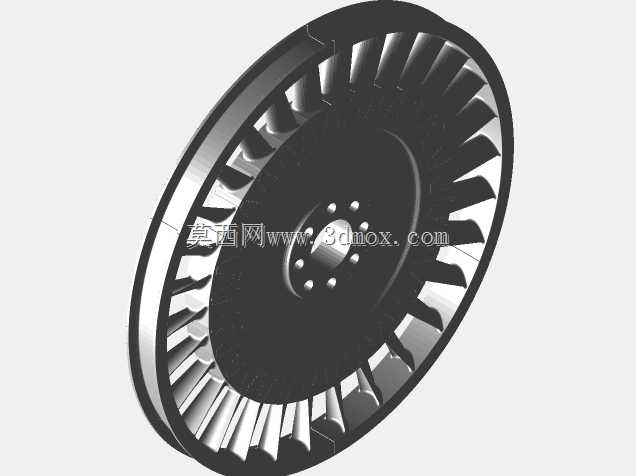

枞树型叶根结构涡轮盘精密三维造型

这类带枞树型叶片的涡轮盘，是燃气轮机、航空涡轮发动机以及高端工业涡轮增压器转子总成里的核心承力转动部件，在高温高压高转速的工况下承担着将工质热能转化为旋转机械能的核心作用。从实际工程应用场景来看，这类轮盘组件的服役环境往往伴随持续的高温燃气冲刷、高频交变离心载荷以及启停阶段的热应力循环，因此在结构设计阶段，首先要平衡的就是叶片与轮盘的连接可靠性、轮盘自身的强度储备，以及整体转子的转动惯量匹配。枞树型的叶根结构设计，本质是通过多齿楔形的配合面，将叶片工作时承受的巨大离心力均匀分散传递到轮盘外缘的榫槽上，相比其他叶根形式，这种结构的齿面接触应力分布更均匀，单齿承载负荷更低，同时也方便运维阶段的单叶片拆装更换，不需要整体拆解轮盘就能完成损伤叶片的替换，大幅降低了重型涡轮设备的运维成本。在整体结构的设计思路上，轮盘中心区域的螺栓孔布局是安装定位的核心边界，中心定位凸台与周边均布的连接孔，需要匹配传动轴端的法兰安装尺寸，保证装配后轮盘的端面跳动、径向跳动都控制在转动件的形位公差范围内，避免高转速下出现动平衡超标引发的振动问题。轮盘的辐板部分采用了等强度设计思路，从外缘榫槽位置到中心轮毂区域的壁厚做了平滑过渡，既避免了截面突变带来的应力集中问题，也尽可能降低了轮盘自身的重量，减少高速旋转时的自身离心载荷。叶片部分的型线是经过气动优化的曲面构型，从叶根到叶顶的扭角变化匹配工质的流道走向，能最大程度减少气流流动损失，提升涡轮的能量转化效率。在实际建模过程中，需要重点关注叶根与榫槽的配合公差，齿面的接触间隙要控制在合理范围，既要保证装配时的顺利推入，也要避免工作状态下出现过大的微动磨损；同时轮盘上所有的转角位置都做了圆角过渡处理，从根源上降低应力集中系数，避免疲劳裂纹在转角位置萌生。这类涡轮盘的安装边界需要匹配转子轴系的轴向定位尺寸，轮盘的轴向厚度、外缘直径都要和相邻的压气机盘、密封组件、轴承位的尺寸形成配合，保证整个转子总成的轴向装配尺寸链闭合，不会出现装配干涉或者轴向窜动量超标的问题。
