民用航空涡扇发动机涡轮结构展示

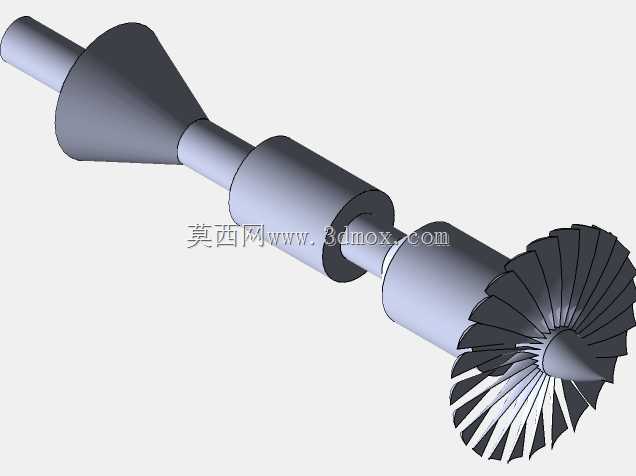

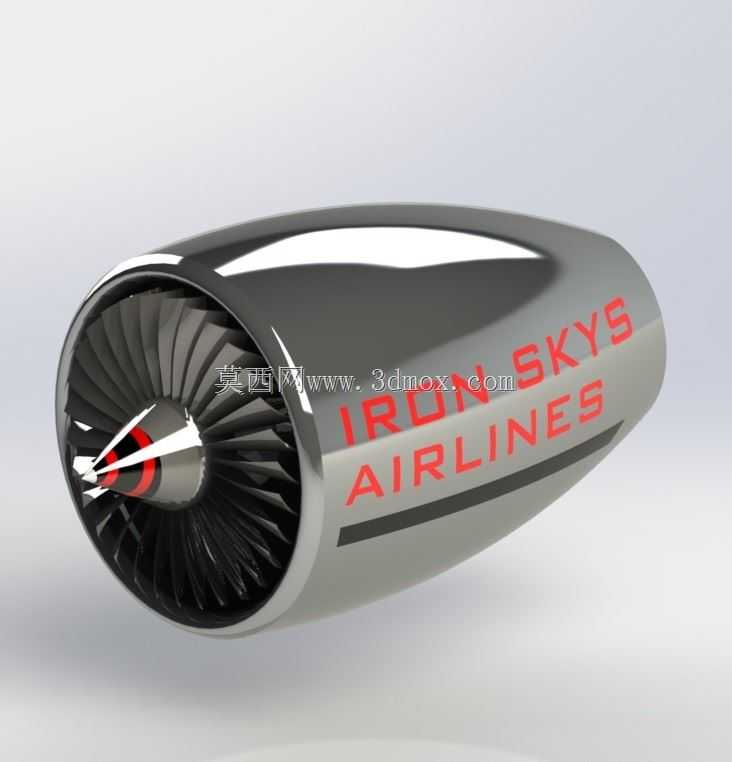

在民用航空动力系统的结构设计工作中，涡轮作为涡扇发动机的核心做功部件，其结构合理性直接决定整台发动机的推力输出效率与运行可靠性，日常建模过程中需要兼顾气动外形与装配边界的双重约束。这类简化结构的涡轮模型，主要用于航空类专业教学演示、发动机原理科普展示，也可作为航空主题文创产品的结构参考原型，帮助初学者快速理解涡轮段在整台发动机中的位置与核心作用。从实际功能来看，涡轮段的核心作用是承接燃烧室喷出的高温高压燃气，通过叶片将燃气的内能转化为旋转机械能，一方面驱动前端压气机持续完成进气压缩动作，另一方面为外涵道风扇提供动力输出，是整台发动机能量转换的核心枢纽。本次建模过程中，首先梳理了涡轮段的整体安装边界，整体采用流线型短舱外壳设计，外壳曲面沿进气方向做平滑收窄处理，有效降低飞行过程中的空气阻力，外壳表面预留的标识安装位可根据不同航司的涂装需求做适配调整，不会破坏整体气动外形。内部叶片部分采用等比例简化的扭向设计，每一片叶片的安装角沿叶根到叶尖做渐变处理，符合燃气流动的气动规律，避免气流在叶片表面产生分离损失，叶片与中心轮毂采用一体化装配结构，轮毂前端做锥形导流设计，引导进入涡轮段的气流均匀分布到每一个叶片流道中。设计过程中特意简化了实际航空涡轮中的复杂冷却通道、高温合金材料层等工业级细节，保留核心的外形结构与装配关系，既能够清晰展示涡轮的基本工作原理，也降低了模型的复杂度，方便在普通配置的设计软件中流畅打开查看。从安装匹配角度，该涡轮模型的前后连接法兰尺寸可适配常见的大涵道比涡扇发动机模型的风扇段、燃烧室段接口，拼接后即可组成完整的发动机剖面展示模型，用于展厅展示、教学教具制作等场景。日常结构校核过程中，需要重点确认叶片与外壳之间的间隙值，间隙过大会导致燃气泄漏降低做功效率，间隙过小则容易在热胀状态下出现叶片刮蹭外壳的故障，建模时预留的合理间隙值完全符合常规演示类模型的设计要求，不需要额外做公差调整即可完成装配。
