手拧滚花锁紧螺钉精密紧固结构

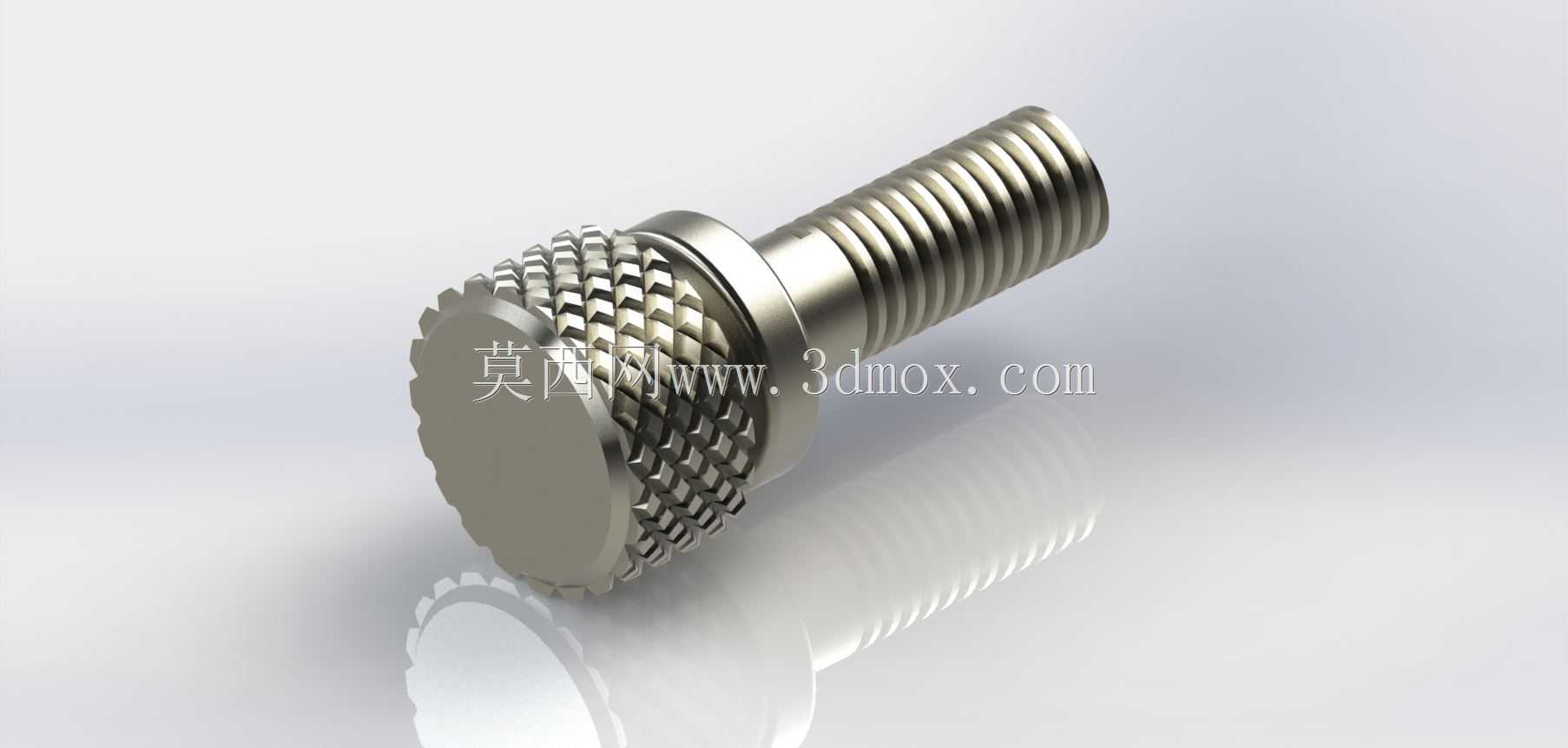

　　这款滚花手拧螺钉在消费电子装配、通讯终端工装以及小型检测夹具里使用频率很高，核心作用是替代需要螺丝刀操作的普通紧固件，在需要频繁拆装、手动预紧又不允许工具刮伤外观件的工位上，操作人员直接用指尖捏住头部就能完成锁紧与松开。头部外圆加工出整圈菱形网纹滚花，滚花纹路的凸起棱边均匀分布，手指施力扭转时，橡胶指套或者干燥皮肤都能获得足够摩擦阻力，即便手部沾有少量装配油污，也不容易出现打滑空转的情况。螺钉头部采用大直径薄圆柱设计，和螺杆衔接位置做了台阶轴过渡，台阶端面可以作为压紧贴合面，锁紧时该端面直接压接在被固定零件的沉台或者垫片表面，相比普通沉头螺钉，接触压强分布更均匀，不会在塑胶外壳、薄铝板这类软质工件表面压出凹痕。

　　螺杆段为标准公制三角螺纹，牙型轮廓完整，螺纹末端做了小幅倒角引导，对准预装螺母或者钣金螺纹孔时可以顺利导入，不会出现首牙 cross-thread 错牙的问题。建模过程中先绘制螺杆回转基体，按照选定螺纹规格扫掠出牙型，再对头部圆柱面执行滚花特征阵列：菱形滚花由两组反向螺旋沟槽交叉切割形成，沟槽深度控制在头部壁厚允许范围内，既保证纹路凸起高度提供摩擦力，又不会切穿头部实体削弱结构强度。头部和螺杆之间的退刀槽宽度预留了螺纹加工余量，实际车削加工时刀具可以在槽内完成退刀，不会在压紧端面留下刀痕。装配边界上，头部外径大于螺纹公称直径，布局安装孔位时需要预留对应手指操作的径向空间，螺钉总长度在完全拧入状态下，

　　螺纹末端伸出螺母的长度控制在2到3个牙距，既保证全牙啮合的锁紧强度，又不会过长干涉设备内部的线束或者相邻PCB元件。这类螺钉常见于通讯测试机架的快拆盖板、便携式终端的电池仓固定、工装夹具的可调挡块锁紧场景，不需要额外工具就能完成维护拆装，反复松紧数百次后滚花纹路也不会磨损失效，压紧端面的平面度在加工中一次车削成型，锁紧后工件不会出现偏摆松动。
